火焰矫正ppt课件

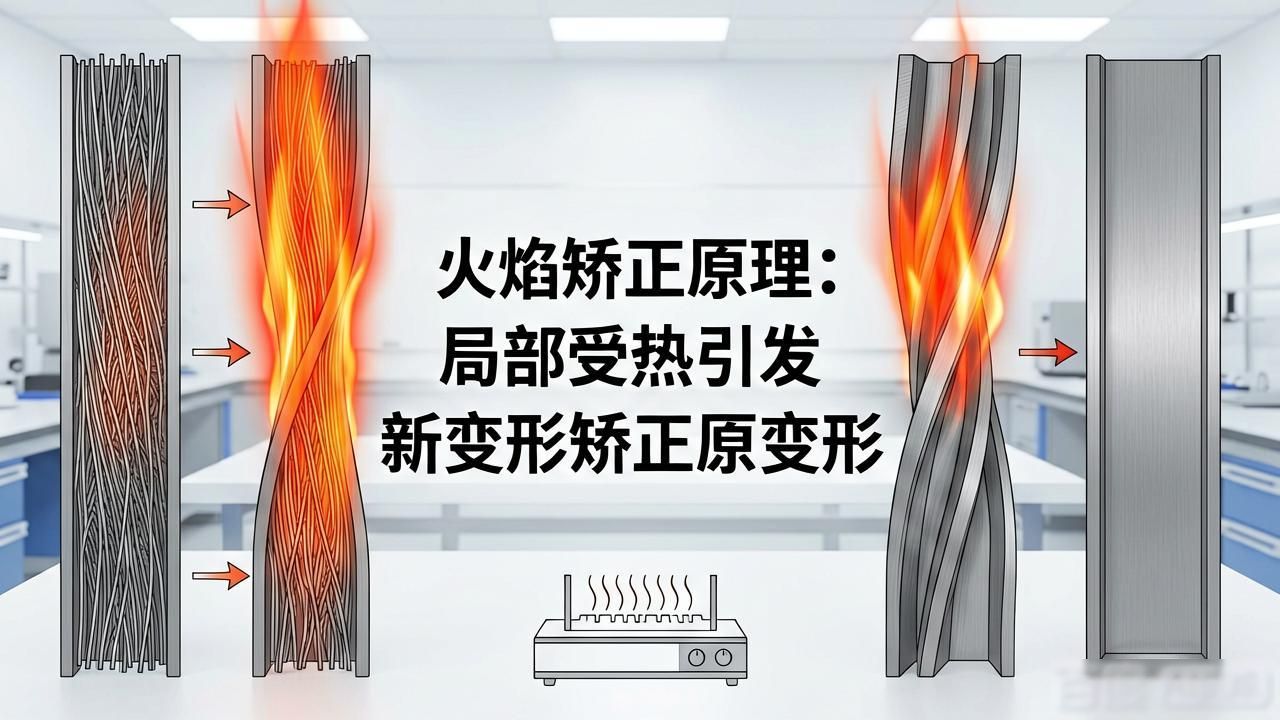

1、11 – 4火焰矫正的目的是: 知晓火焰矫正的原理以及特性, 难点在于: 火焰矫正的办法。对, 火焰矫正它是利用金属局部被加热之后所形成的塑性变形去抵消原本存在的变形, 进而达成矫正的目的。首先, 火焰矫正的原理是, 在进行火焰矫正那一刻, 需要针对于变形的钢材或者构件纤维较长地方的金属实施有条不紊的, 并且是火焰集中起来的加热操作, 而且要达到特定的温度, 使得该部分金属获取到不可逆转的压缩性变形状态。当冷却之后, 能对周围的材料产生拉应力, 以此让变形得以矫正。众皆周知, 金属材料具备热胀冷缩之特性, 当局部进行加热时, 处于被加热之处的材料会因受热从而发生膨胀, 然而鉴于周围温度较低, 所以其膨胀受到了阻碍。在这个时候, 加热处的金属承受着压缩应力, 当加热温度达到特定状态时, 压缩应力超越了屈服极限, 进而产生少量的压缩塑性变形。待停止加热之后, 金属会冷却并缩短, 进而便导致了这种情况的发生。

2、进而出现了新的变形, 此变形乃是因加热处金属纤维相较于原先的要短所致。火焰矫正借助金属局部受热引发的新变形来矫正原先的变形。所以, 把握火焰局部受热时引发的变形规律, 是把握火焰矫正的关键前提。火焰矫正有能获取相当大矫正力、矫正效果显著的特点。火焰矫正不但应用于钢材, 且更多地用于矫正不同尺寸、不同形式各类钢结构的变形。火焰矫正设备简易、方法灵活、操作便利。2、特点, 被广泛地应用于, 金属结构在制造过程里的各种变形的矫正, 像用于船舶的矫正, 用于车辆的矫正, 用于重型机架的矫正, 用于大型容器的矫正, 用于梁的矫正等。;.73火焰矫正, 会消耗金属材料部分塑性储备, 对于特别重要的结构, 对于塑性或脆性很差的材料要慎重地使用。2、特点, 对于有淬火倾向的。

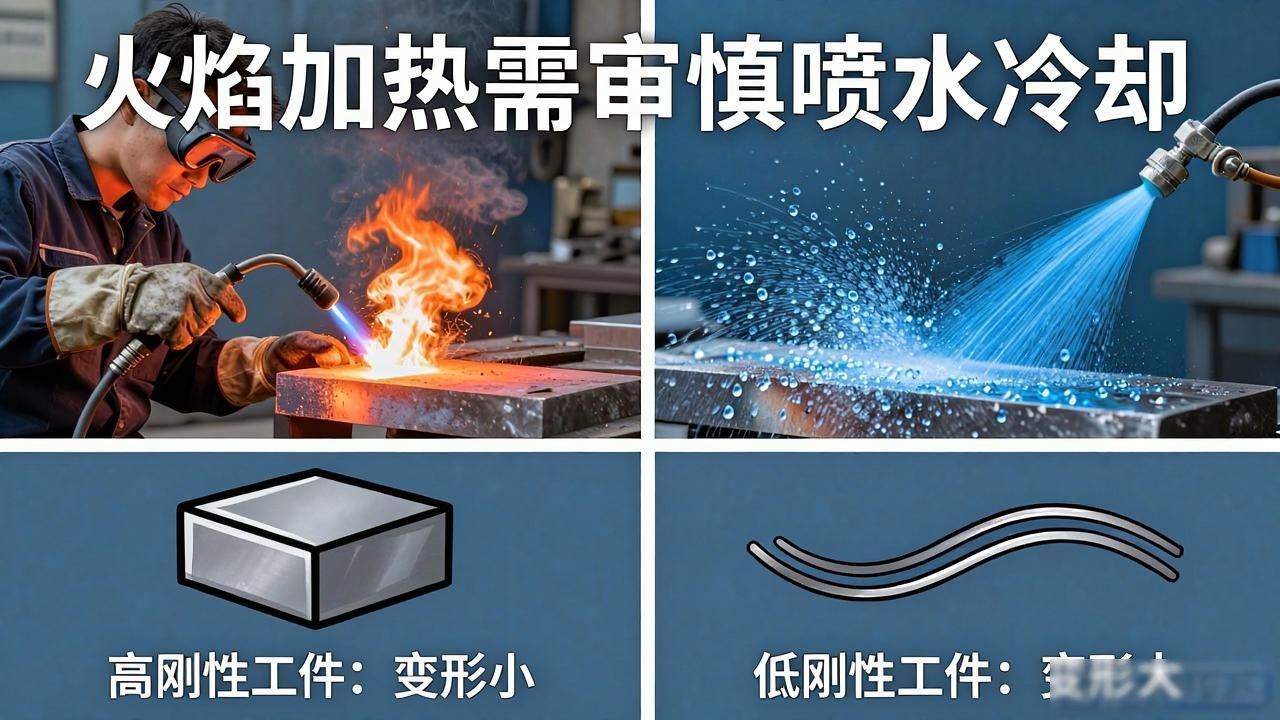

3、一种材料, 要采取火焰加热这种方式的时候, 进行喷水冷却这件事就得格外审慎地处理。二、影响矫正效果的诸多因素, 当涉及加热方式、位置以及火焰热量这几个方面都处于同一情况的时候 , 所获取到的矫正变形的大小, 跟工件自身的刚性存在关联。1、工件的刚性, 工件刚性越大, 其变形越小；相反地 , 刚性越小, 变形就越大。2、加热位置, 因为加热后的金属冷却之后都是会收缩的。所以必须始终把加热位置选定在金属纤维较长的、需要收缩的那些部位。3、火焰热量, 运用不同的火焰热量去加热, 能够得到不同的矫正变形能力。要是火焰热量欠缺, 而且加热时间久, 那么便会使工件之上的温度梯度下降, 由此让加热之处与周围金属的温差变小, 进而致使矫正的效果降低。火焰矫正所获取的矫正能力跟加热面积成正比例关系。金属具备的达到热塑状态的面积越大, 所得到的矫正力也就越大。所以, 工件的刚性。

4、和变形越大, 那加热的总面积相应而言也应当越大, 必要情况下能够多次进行加热, 而且位置要错开。;.125冷却方式, 金属冷却速度对于矫正效果并没有显著明显的影响。火焰加热时, 要是浇水急冷能够提升提高矫正的效率, 此种方法被称作水火矫正, 应用于低碳钢和低合金钢。水冷能够缩短重复加热的时间间隔。;.13三、火焰矫正的加热方式, 借助火焰在工件上做圆环状移动操作, 均匀地加热成为圆点状, 依据需要能够加热一点或者多点。多点加热呈现为梅花状。如图1, 是点状加热, .14中, 型材或者管材多呈现为直线排列, 加热直径伴随板厚的增大而增大, 但若板厚增加, 加热直径增大的情况下, 一般不会小于15mm, 点与点之间的距离随着变形程度增大而减小, 这种减小的情况, 一般在, .152是线状加热, 在此情况下, 火焰顺着一定方向做直线移动, 并且在移动的同时还要进行横向摆动, 如此这般, 才能够形成具备一定宽度的条状加。

5、由热区构成, 其中存在 162 线状加热, 这种加热方式下横向收缩大于纵向收缩, 并且其收缩量会随着加热区宽度的增加而增加, 加热区宽度通常处于区板厚的 0.5 至 2.0 倍范围即一般约为该数值, 加热线的长度以及距离是依据工件和变形情况来确定的, 线状加热大多被用于矫正刚性和变形比较大的结构；存在又一个 1—173 三角形加热, 它是通过将火焰摆动从而使加热区呈现出三角形形象；还有 183 三角形加热, 在这种加热中越靠近板边收缩就越大，三角形的顶角大概为 30, 其高度应当为腹板高度的 1/2 至 1/3。第四, 火焰矫正的工艺要领如下, 其一, 要了解结构的材料以及其具有的特点, 其二, 要分析结构变形呈现出的特点, 其三, 需采用中性火焰, 其四, 要考虑矫正因素所产生的影响, 掌握住变形规律, 减少工作量以此保证质量, 其五, 能够同时对结构施加外力。总之, 火焰矫正操作灵活且多变, 不存在固定的模式, 操作者应当凭借实践去掌握其变形规律, 积累下经验, 如此才能够收获较好的矫正效果。;.21 总结得出这般各项: 其一为火焰矫正的原理及其特点, 其二系影响矫正效果的诸多因素, 其三乃火焰矫正的加热方式, 其四是火焰纠正的工艺要领。作业方面则有如此: P18 页的第 9 题之中的 1 小题、第 10 题、第 11 题以及第 12 题。
