一种建筑钢结构焊接变形精准火焰矫正方法与流程

技术简介：

针对钢结构焊接变形矫正时, 存在效率低以及操作复杂的状况, 本发明提出精准火焰矫正方法, 此方法要调节喷嘴角度, 还要调节温度, 并且要移动速度, 通过配合专用矫正装置, 实现均匀加热, 能有效解决槽型柱肢反拱变形的问题, 可提升矫正效率, 还能提升矫正精度。

关键词：火焰矫正,钢结构变形,精准矫正

本发明涉及领域为焊接装置, 特别涉及一种精准火焰矫正方法, 此方法用于建筑钢结构焊接变形。

背景技术：

1、眼下, 钢结构于厂房建筑里已然有着广泛的运用。然而, 钢结构件于制造进程当中均存有焊接变形这一状况, 倘若焊接变形不加以矫正处理, 那么不但会对结构整体的安装造成影响, 而且还会致使工程的安全可靠性变低。假设焊接钢结构产生的变形超出了技术设计所准许的变形范畴, 那就应当想办法去实施矫正, 以使其能够达成符合所产出产品之质量要求。经由实践验证, 多数出现变形的构件是能够进行矫正的。

2、传统矫正方法, 像机械矫正、火焰矫正此类, 虽说于一定程度之内能够处理焊接变形问题, 不过常常存有操作繁杂、效率不高、矫正效果不达预期等弊端。尤其是针对槽型柱肢这种结构繁杂、精度要求颇高的构件, 传统矫正方法常常难以契合实际需求。为此, 本方案给出了一种建筑钢结构焊接变形精准火焰矫正方法。

技术实现思路

1、本发明推出了一种建筑钢结构焊接变形精准火焰矫正方法, 该方法解决了现有技术里, 钢结构产品焊接变形矫正方法存在的操作复杂问题, 以及效率低的问题。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种建筑钢结构焊接变形精准火焰矫正方法，包括以下步骤：

4、s1、将工件放置在矫正装置上，并使工件槽型开口朝上；

5、S2, 将喷嘴离构件表面的距离予以调整, 运用中性焰实施加热, 并促使喷嘴和翼缘面形成80至90°的角度。

6、将火焰温度调节至800℃到900℃之间, 之后, 以匀速移动喷嘴, 对工件进行加热。

7、S4, 烘烤的时候, 要让喷嘴持续地, 沿着翼缘厚度的通长加热带方向, 进行连续加热。

8、流程先是火焰加热矫正其后等待凭借自然状态冷却下来之后再次展开运用带线测量这个操作同步做好分布方面记载收缩对应着的量, 部分占据位置所呈现的变形对应的量判定出现不合格状况能够实施二次局部加热。

9、为该方案进一步的改进, 于所述s3步骤里, 依据工件板子的厚度去调整喷嘴移动速率, 板材越厚, 移动速率越迟缓, 具体表述是, 当板厚处于6至8mm的时候, 加热速率为11至13mm/s, 当板厚处于10至12mm的时候, 加热速率为6至11mm/s, 当板厚处于14至16mm的时候, 加热速率为7至9mm/s，当板厚处于18至22mm的时候, 加热速率为5至7mm/s。

10、矫正装置包括：

11、放置台, 它有用于放置工件的两个基座, 这两个基座的顶面, 开设了两个那种以其中心点对称来设置的收纳槽。

12、安装在收纳槽内的翻转机构, 其作用是对放置在基座顶面的工件加以翻转, 此翻转机构含有转动连接于收纳槽里的托板, 以及用于驱动托板转动的伸缩件一, 其中托板由水平板以及固定于水平板一端的竖直板构成, 并且在水平板上安装有, 用于在托板翻转期间吸附工件的吸附组件。

13、加热机构是什么样的呢, 它有这样一些部分, 有固定在两个基座顶部中间位置的安装板了, 还有安装在安装板顶面用来加热工件的加热组件, 另外还有安装在安装板上用于驱动加热组件沿其长度方向移动的传动组件, 其中加热组件又包含两个喷嘴, 有用于安装两个喷嘴并且能够调节长度的伸缩板, 以及用于驱动喷嘴调转方向的伸缩件二。

14、当中, 存在着这样一个吸附组件, 它担当的作用是, 在托板的水平板从收纳槽之内翘起之后, 把放置于托板之上的工件吸附在水平板上面。

15、上述方案有进一步改进, 吸附组件含电磁铁, 还有用于驱动电磁铁在托板翻转时移动的联动件, 水平板顶面有用于收纳电磁铁的放置槽, 水平板底面有与放置槽连通的连接槽, 电磁铁底部固定有延伸至连接槽内的底杆, 底杆两侧外壁均固定有固定柱, 联动件包括通过安装轴转动连接在连接槽内的活动板, 以及安装在活动板顶面并用于在水平板翻转时驱动活动板转动的弹性件, 活动板靠近底杆一端固定有两个固定框, 两个固定柱一端分别延伸至两个固定框内侧并与其滑接, 活动板底面固定有抵接柱, 吸附组件还包括用于控制电磁铁电路通断的电控件。

16、作为上述方案更进一步的改进, 连接槽顶部开设了安装腔, 该安装腔用于安装电控件以及弹性件, 电控件是行程开关, 它安装在安装腔内部, 且与电磁铁电性连接, 行程开关跟活动板配合, 当行程开关的触点和活动板顶面抵接时, 行程开关处于断开状态, 此时电磁铁不通电, 当行程开关的触点与活动板顶面分离时, 行程开关处于打开状态, 这时电磁铁通电。

17、对于上述方案做的深入改进, 竖直板两侧底部都有着固定至收纳槽内壁使其转动相连状况的转轴, 两条转轴的一端都向着基座外侧伸展后固定了固定齿轮一, 伸缩件一含有电动伸缩杆以及固定于其输出端的齿条, 伸缩件一数量是两个, 并且两个伸缩件一内的电动伸缩杆分别安放在基座两侧外壁上, 两个伸缩件一内的齿条分别和两个固定齿轮一相互啮合。

18、经方案再次改良, 其伸缩板涵盖顶板与连接板, 顶板一端设有收纳孔便于收放连接板, 连接板一端插入设定收纳孔中, 此时顶板顶面板以螺蛳形态旋接于连接板以作其稳妥咬合, 顶板顶面和连接板顶面皆设有用于安置喷嘴处具稳固作用狭长凹槽位, 两处凹槽分设喷嘴使之处于上方形态并位于伸缩板之下区域, 于每处安置物一侧外周皆有呈旋转态势轴被安放于固定槽, 放置于顶板以及相对应连接板外周皆设有能够驱动轴呈旋转态势伸缩件三, 此伸缩件三与伸缩件一结构一致, 两处所对应齿轮为固定齿轮三, 以伸缩架构对应件呈线性交互状态使之旋动以形成啮合状态致使两处交互件于各自区间彼此作对应运动形式标点。

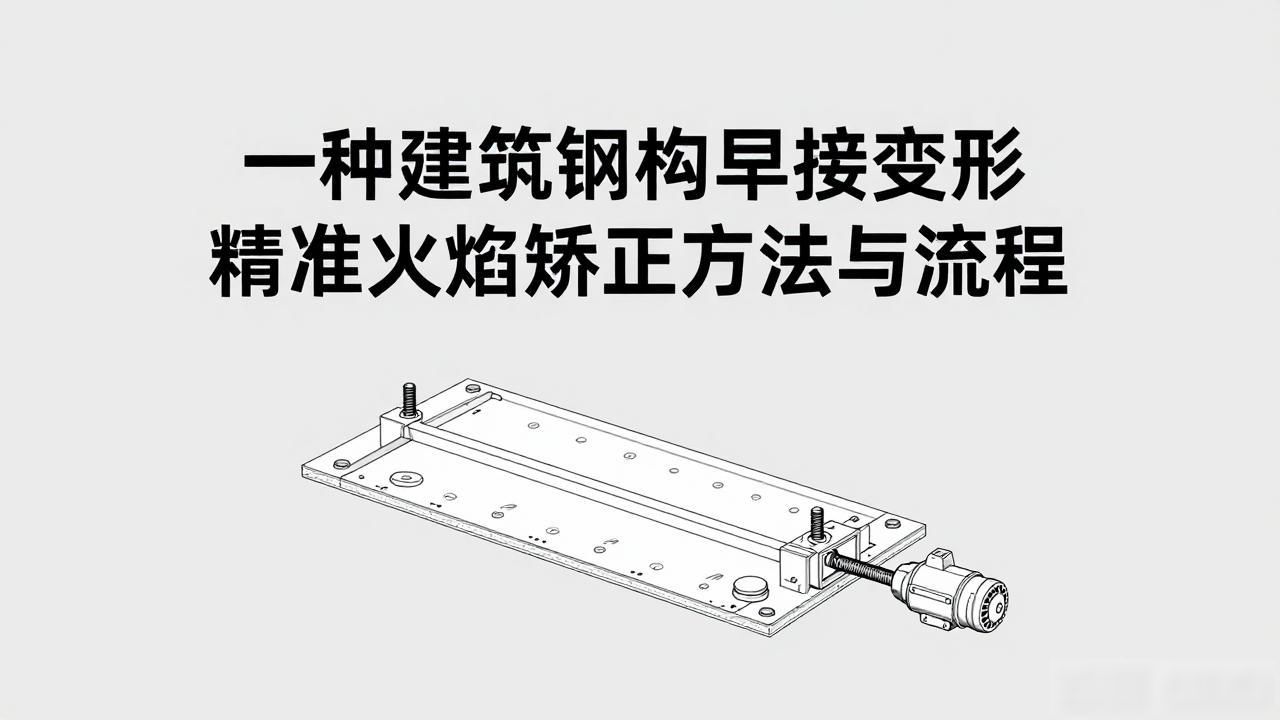

19、在上述方案更进一步的改进当中, 安装板的顶面, 开设有沿着它长度方向去设置的滑槽。传动组件包含什么, 有转动连接在滑槽内的螺杆, 还有设置在安装板顶面的移动板。移动板的底部固定了套接在螺杆外周的螺套。而安装板的一端安装了用于驱动螺杆转动的电机一。

20、作为对上述方案的再一步改进, 所述加热组件还涵盖转动连接于移动板顶面的固定筒, 以及活动套设于固定筒里的伸缩柱, 伸缩柱的顶部和顶板的底面牢固连接, 固定筒的外周通过螺纹连接有用于锁紧伸缩柱的定位螺栓。

21、上述进一步改进方案中, 伸缩件二的结构, 和伸缩件一结构同样, 伸缩件二电动伸缩杆固定于移动板顶面后, 固定筒外周有个和伸缩件二齿条啮合的固定齿轮二。

22、相比现有技术，本发明的有益效果在于：

23、通过利用中性焰加热, 使喷嘴与翼缘面呈80至90°状况, 同时依据板后来控制喷枪移动速度, 于特定条件下能够对钢结构产品当前面临的焊接变形的现实情况予以有效矫正, 两个喷枪于既定水平上可一同移动, 以此确保受热实现稳定均匀, 进而有效解决了槽型柱肢出现的反拱变形这一特定问题。

24、放置两组待矫正的产品于放置台上, 这是借助矫正装置的设置得以实现的, 当一组产品完成矫正后, 就能调整加热组件的位置, 旨在针对另外一组产品展开矫正, 如此一来, 矫正的效率便得到了有效提升。

25、3. 借助翻转机构的设定, 能够在产品矫正完毕之后, 方便达成对其的翻转工作, 促使产品由平放的状态转变成侧立的状态, 进而有利于工作人员就校正过后的产品的变形量展开检测。

26、4.伸缩板的设置便利了对两个喷嘴问距离的调节, 从而能够便利地适用于不同宽度产品的矫正, 伸缩件三的设置, 能便利在矫正进程中对喷嘴喷焰角度展开调节。

技术特征：

1.有一种针对建筑钢结构焊接变形的精准火焰矫正方法，该方法具备特定的特征, 其特征体现为, 此方法涵盖以下这些步骤, 这些步骤如下:

2.有这样一种建筑钢结构焊接变形精准火焰矫正方法, 它是权利要求1中所描述的那种。其特征在于, 在s3步骤里, 要依据工件板厚来对喷嘴移动速度作出调整。板材越厚, 移动速度就越慢。具体情况是, 当板厚处于6至8mm时, 加热速度是10至13mm/s；当板厚处于10～12 mm时, 此时加热速度为6至11mm/s；厚度变为14至16 mm时, 所述加热速度是7至9mmm /s；板厚为18至是22mm时, 其所示加热速度为5至7mm/s。

3.依据权利要求1所讲述的一种针对建筑钢结构焊接变形进行精准火焰矫正的方法, 其特别之处在于, 在所提及的s1步骤里, 用来矫正的装置涵盖了:

4.该建筑钢结构焊接变形精准火焰矫正方法, 是根据权利要求3所述的, 其具有这样的特征, 即吸附组件包含电磁铁和联动件, 联动件是用来驱动电磁铁在托板翻转的时候移动的, 水平板的顶面开设有放置槽, 这个放置槽是用于收纳电磁铁的, 水平板的底面开设了连接槽, 连接与放置槽是相通的, 电磁铁的底部固定有底杆, 底杆延伸至连接槽内, 底杆两侧的外壁都固定有固定柱, 联动件有活动板, 活动板通过安装轴转动连接在连接槽内, 活动板顶面安装有弹性件, 弹性件是用于在水平板翻转时驱动活动板转动的, 活动板靠近底杆的一端固定有两个固定框, 两个固定柱的一端分别延伸至两个固定框内侧并与其保持滑接的状态, 活动板底面固定有抵接柱, 吸附组件还包含电控件, 电控件是用来控制电磁铁电路通断的。

5.一种建筑钢结构焊接变形精准火焰矫正方法, 其是依据权利要求3的那种, 其有这样的特征, 连接槽顶部开设有安装腔, 该安装腔用于装电控件以及弹性件, 电控件为行程开关, 行程开关安装之内部到那个用于电控件电连接电磁铁所涉所涉的安装腔内, 行程开关和活动板配合着, 当行程开关触点跟活动板顶面抵接之际, 行程开关处于无接通状态, 电磁铁没通电, 当行程开关触点跟活动板顶面分开之时, 行程开关处于开启状态, 电磁铁则通电了。

6.有一种建筑钢结构焊接变形精准火焰矫正方法, 是根据权利要求 3 所述的。该矫正方法中, 竖直板两侧底部都固定有转轴，这些转轴与收纳槽内壁呈转动连接状态。两个转轴的一端, 各自延伸到基座外侧, 并且固定上了固定齿轮一。伸缩件一包含电动伸缩杆, 以及固定在其输出端的齿条。伸缩件一有两个, 两个伸缩件一中的电动伸缩杆, 分别安装在基座的两侧外壁处。再者, 两个伸缩件一中的齿条, 分别和两个固定齿轮一相互啮合。

7.有一种建筑钢结构焊接变形精确火焰矫正方法, 它是根据权利要求6要说的这个方法, 它有个特点, 伸缩板包含顶板跟连接板, 顶板的一端开了收纳连接板的收纳孔, 连接板一端插在这个孔里, 顶板顶面拧着锁紧连接板的锁紧螺栓, 顶板顶面、连接板顶面上都开了安装喷嘴的固定槽, 俩喷嘴放到俩固定槽里, 喷嘴底部伸到伸缩板下方, 喷嘴外周有和固定槽转动连着的固定轴, 顶板外周、连接板外周都装着驱使固定轴转动的伸缩件三, 俩喷嘴外周的一个固定轴伸到伸缩板外侧还固定着固定齿轮三, 伸缩件三的结构和伸缩件一一样, 俩伸缩件三里面俩齿条分别和俩固定齿轮三啮合。

8.有一种建筑钢结构焊接变形精准火焰矫正方法, 是根据权利要求7所述的, 其具有如下特征, 安装板的顶面, 开设有沿着其长度方向所设置的滑槽, 传动组件呢, 包括转动连接在滑槽内的螺杆, 以及设于安装板顶面的移动板, 移动板的底部, 固定有套接在螺杆外周的螺套, 安装板的一端, 安装有用于驱动螺杆转动的电机一。

9.要求8所讲的一种建筑钢结构焊接变形精准火焰矫正办法, 其特点是, 加热组件里还有转动连着移动板顶面的固定筒, 以及活动套于固定筒内的伸缩柱。伸缩柱顶部和顶板底面牢固连接, 固定筒外周有拿来锁紧伸缩柱的定位螺栓, 是螺接的。

10.根据权利要求9所讲的一种针对建筑钢结构焊接变形展开精准火焰矫正的方法而言, 其中存在这样的特征, 伸缩件二拥有和伸缩件一相同的结构, 此外, 伸缩件二当中的电动伸缩杆是固定在移动板的顶面的, 并且, 固定筒的外周套接着一个和伸缩件二中齿条相互啮合的固定齿轮二。

技术总结

它涉及焊接装置领域, 特别是那种用于建筑钢结构, 能对焊接变形进行精准火焰矫正的方法, 针对现有技术里钢结构产品焊接变形矫正方法存在操作繁杂以及效率不高的问题, 当下给出如下方案, 它涵盖以下这些步骤: 把工件放置在矫正装置上, 且让工件槽型开口朝着上方；去调整喷嘴与工件表面之间的距离, 用中性焰加热, 并且要使喷嘴跟翼缘面形成80至90°；将火焰温度调节到800至900℃, 随后以匀速移动喷嘴来对工件实施加热；在烘烤的时候要让喷嘴持续沿着翼缘厚度的通长加热带方向进行连续加热。本发明能做到调节火焰的温度, 本发明能做到调节火焰的移动速度 , 由此保证了受热的均匀度, 基于上述因素此有效解决了槽型柱肢反拱变形的问题 , 不仅如此还能够方便在矫正完成之后对工件开展翻转测量操作, 这样一来提高了工作效率。

技术研发人员：张飞,贾宝华,王贤东,蔡文举,谢鹏飞,田远远

受保护的技术使用者：

技术研发日：

技术公布日：2025/10/30
