钢结构焊接变形的火焰矫正施工方法

钢结构焊接变形的火焰矫正施工方法

依据多年积累的经验, 联合国内同行的相关资料, 阐述钢结构变形的主要类别, 介绍焊接变形的火焰矫正施工办法。

关键词

火焰矫正焊接变形施工方法

当下, 钢结构于厂房建筑里已然获得广泛运用, 钢结构厂房的主要构成部件是焊接H型钢柱、梁以及撑, 这些部件在制作期间均存在焊接变形状况, 要是焊接变形不加以矫正, 那么不但会对结构整体安装造成影响, 而且还会使工程的安全可靠性降低。

焊接钢结构所产生的变形超出了技术设计以及墙变形的范围, 这种情况下就应该采用改法来实施矫正, 从而使其能够达到符合产品质量要求。实际已被证实, 多数发生变形的构件都存在可以矫正的可能性。矫正所运用的方法皆是通过设法去造成新的变形, 以此来达到抵消已然发生的变形的目的。

那在生产进程当中被普遍运用的矫正办法, 主要涵盖机械矫正、火焰矫正以及综合矫正, 然而火焰矫正身为一项颇具难度去操作的工作, 一旦方法没能掌握好, 温度控制出现不妥当的状况, 还将会致使构件萌生新的、层面更为可观的变形, 所以呢, 进行火焰矫正必须得拥有丰富的实践经验加持。此篇文本针对钢结构焊接变形的类别, 矫正办法展开了一回相对大略的剖析。

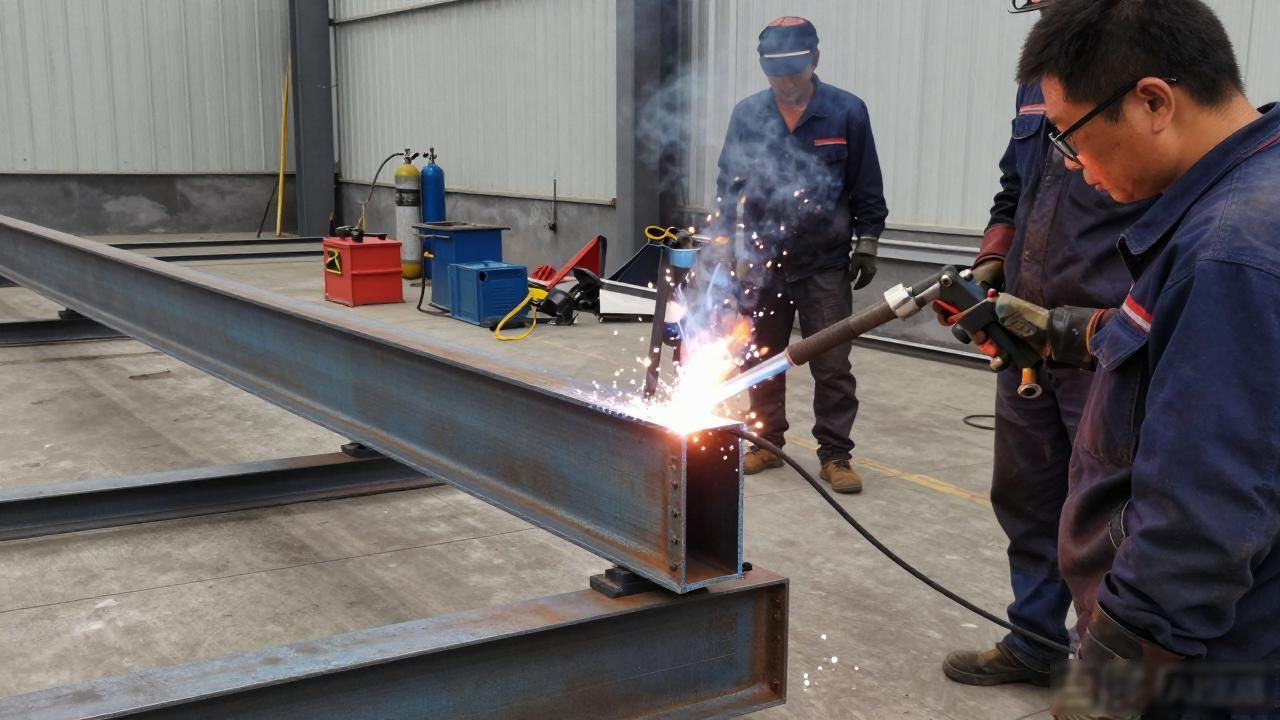

1、钢结构焊接变形的种类与火焰矫正

用于钢结构的主要构件是经过焊接而成的B型钢柱、梁以及撑, 针对焊接变形经常会采用以下三种火焰矫正方法, 其一为线状加热法, 其二是点状加热法, 其三乃三角形加热法, 紧接着下面会介绍解决不同部位的施工方法。

以下为火焰矫正时的加热温度（材质为低碳钢）

低温矫正 500度~600度 冷却方式：水

中温矫正 600度~700度 冷却方式：空气和水

高温矫正 700度~800度 冷却方式：空气

注意要求: 进行火焰矫正当加热之时那温度可不适合达到过高程度, 一旦过高就会致使金属变得干脆易碎, 进而对冲击韧性造成影响。BM12于高温矫正之际是绝对不能够采用水来降温的举措方式的, 哪怕是包括哪怕是针对那些厚度或者淬硬倾向较大的钢材类别情况下也是一样, 都是不能用水冷却的。

1.1翼缘板的角变形

进行B型钢柱、梁以及撑角变形的矫正, 于翼缘板之上（使其对准焊缝之外）开展纵向线状加热, 此加热过程中需将温度控制在650度以下, 留意加热范围不得超出两焊脚所控制的范畴, 故而无需用水冷却。线状加热期间要予以留意之处在于: 其一, 不该在同一位置反复进行加热；其二, 加热进程当中不要实施浇水。这两点乃是火焰矫正的一般原则。

1.2柱、梁、撑的上拱与下挠及变曲

一、可采取低温矫正或中温矫正法, 在翼缘板上, 对着纵长焊缝, 由中间向两端作线状加热, 如此便可矫正变曲变形。为防止产生弯曲和扭曲变形 , 两条加热带需同步进行。此方法利于减少焊接内应力 , 然而这种方法在纵向收缩之际有较大的横向收缩 , 比较难以掌控。

二、先在翼缘板上进行线状加热, 随后于腹板上开展三角形形状是加热, 采用这种途径矫治柱、梁、撑所出现的弯曲方面发生可变时形状, 成效格外明显, 横向的线状加热时宽度通常选取20至90毫米, 当板的厚度比较小的时候, 加热所涉及宽度要更宽一点, 加热历程是要从宽度处于中间位置的两边向外延展, 线状加热最好是由两个人同时开展操作才行, 而后依次加热三角形区域, 三角形区域的宽度不可以超过板厚的2倍, 三角形的底部跟对应的翼板上线状加热的宽度是相等的, 加热三角形区域要从顶部起始，接着朝着中心向两边扩散开, 一层一层加热一直到三角形底部从而停止。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。

留意, 上面所提及的三角形加热方式, 同样是适用于构件的迹旁变矫正的, 在进行加热这个操作的时候, 应当采用中温矫正的方式, 而且浇水的量要少。

1.3柱、梁、撑腹板的波浪变形

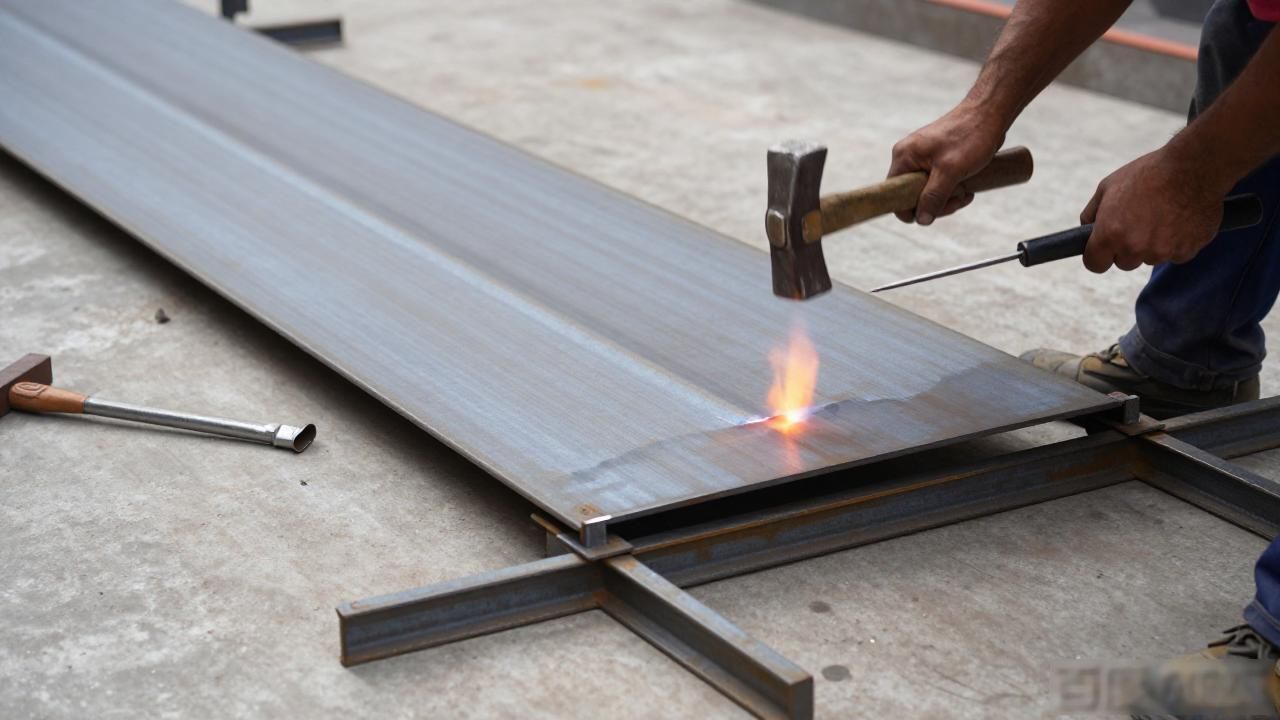

要矫正波浪变形, 首先得找出那凸起的波峰, 用圆点加热法并配合锤矫正, 加热圆点的直径一般是50至90mm, 倘若钢板厚度或者波浪形面积较大, 那直径也得放大, 能依据d=(4s+10)mm（d是加热点直径；S是板厚）计算得出的值来加热。烤嘴从波峰开始作螺旋形移动, 采用中温矫正。当温度达到600至700度的时候, 把将手锤放置在加热区边缘处, 接着用大锤击打手锤, 让加热区金属受挤压, 冷却收缩后被拉平。矫正时应避免产生过大的收缩应力。完成一个圆点的矫正后, 接着开展第二个波峰点的加热操作, 方式与之前相同, 为促使冷却速率加快, 能够针对Q235钢材实施加水冷却举措, 这种矫正办法归属于点状加热法, 加热点的分布能够呈现为梅花形或者链条状或者密集点状, 留意温度不要超出750度。

于此我们针对部分普通低合金钢进行一番列举阐释: 像是普通厚度不算大的钢板（8毫米以下）, 鉴于运输等诸多方面的缘故, 时常存有波浪变形现象, 必定得矫正妥当方可投入使用, 在矫正之前要把钢板放置于平台之上, 先是去观察变形状况, 接着运用夹具将板的四周予以压紧, 借助圆钢制成的平角铁来压紧钢板, 当需要压紧之际则用锤由上而下敲打羊角铁（见图）。

钢板放置于平台之上, 对三个边进行紧固操作, 采用线状加热方式。加热起始于凸起两侧较为平坦之处而后朝着凸起部位聚拢。加热线的顺序以及方向如同图示。加热禁止从凸起最高位置开启, 加热线长度在正常情况下占据板宽的二分之一至三分之一。加热线相互间的距离依据凸起的高度来确定, 凸起的程度越高那般距离越近, 通常取大概在50至200毫米之间。当首次加热完毕之后, 倘若还有不平整的情况, 那就再开展二次加热, 加热线处于第一次加热线的范围中间的位置。为了能够提升矫正的速度, 普遍会去运用水火矫正法, 也就是在进行火焰加热的相同时间用水快速冷却（如图所示）。

采取这种办法相较于单纯运用火焰能够将工作效率提升至三倍还要多, 不过得留意, 在对矫正厚度达成2毫米的低碳钢板时所运用的加热温度通常不会超过600度, 此时水火之间的距离应当靠得更为接近一些, 在对厚度处于4至6毫米左右的钢板进行矫正时, 加热温度处于600到800度之间, 距离大概在25至30毫米左右, 而当钢板的厚度大于8毫米时, 一般是不会进行浇水急冷操作的。

较厚钢板的均匀变曲变形。

矫正方法：用手尺测量弯曲变形值（见图）

衔接出, 处于凸出状态的最高点, 随后呢, 运用大号焊嘴, 借助氧化焰, 在最高点的临近区域开展线状加热（见图）。

加热的温度处于500度至600度的范围, 要是当第一次给以加热之时并没有能够全部达成矫正, 那么便再次展开加热, 一直持续到矫正完成才停止, 需要留意加热的深度不可以超过板厚的二分之三这个标准, 其目的在于使得加热之后的温度在钢板厚度竖直方向上呈现出不均匀的状况。

再例如，常用槽钢局部弯曲的火焰矫正

槽钢的长度是4300毫米, 出现了局部弯曲的情况, 其上拱达到了15毫米且需要进行火焰矫直, （见图）

矫正的办法是, 于凸的边缘以张状实施加热, 两根焊炬同步朝着一个方向去开展。

加热线的宽度增加10毫米, 加热的温度致使材料呈现出暗红色, 焊炬移动的速度每秒大概是12毫米，经过一次加热变形就消失了, 效果极为理想。

2、结语

就像焊接内应力呈现为内应力相仿, 火焰矫正引发的应力也是内应力, 两者别无二致。假使矫正方式不甚恰当, 则会致使所产生的内应力, 同焊接内应力以及负载应力交融迭加, 进而造成梁、撑的纵应力远超答应之应力, 使得承载安全系数出现下滑态势。故而知悉, 于钢结构制造的这番进程当中, 务必要秉持慎重之态度, 力所能及地选用合理的工艺举措, 以此来降低变形情况的发生概率, 在矫正环节中, 应尽可能多地选用机械矫正方式。一旦迫不得已非要应用火焰矫正时, 那么就得留意以下这几点:

1、烤火位置不得在主梁最大应力截面的附近；

2、矫正外烤火面积在一个截面上不得过大，要多选几个截面；

3、宜用点状加热方式，以改善加热区的应力状态；

4、加热温度最好不超过700度。
