H型钢柱梁撑的火焰矫正施工方法

1、介绍H型钢柱、梁、撑火焰矫正工艺: 当下, 钢结构在厂房建筑里有了广泛应用, 钢结构厂房的主要构件是焊接H型钢柱、梁、撑, 这些构件制作时存在焊接变形问题, 若焊接变形不矫正, 不仅对结构整体安装有影响, 还会降低工程安全可靠性。关键字, 钢结构、火焰矫正、焊接变形、施工方法, 焊接钢结构产生的变形超出技术设计允许变形范围, 要设法矫正, 使其符合产品质量要求。经由实践证实, 多数出现变形现象的构件是能够被矫正的。而矫正所采用的方法皆是, 想方设法去造成新的变形, 以此达成抵消就已然发生的变形的目的。在生产进程里普遍得以应用的矫正办法, 主要涵盖机械矫正, 火焰矫正以及综合矫正这几种。然而, 火焰矫正可是一项比较难以进行操作的工作, 一旦方法掌握以及温度控制出现不恰当的情况, 还会造成。

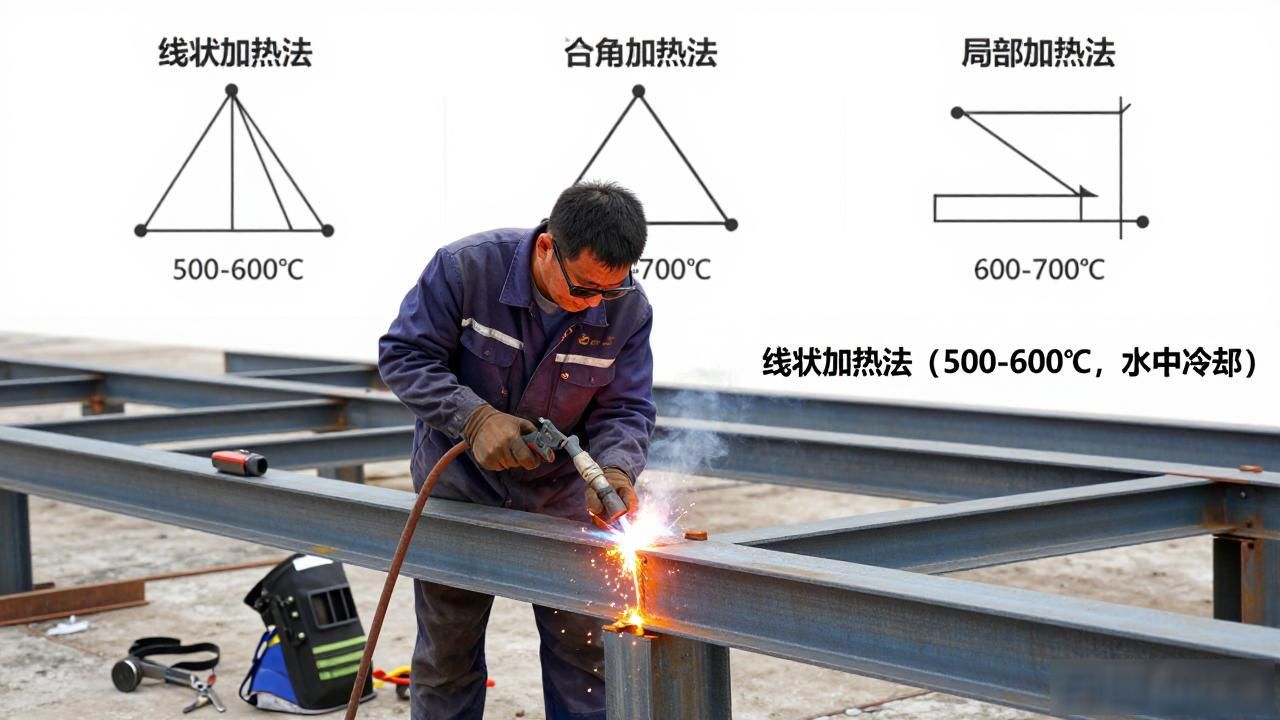

2、使构件形成新的、更大的变形, 所以, 火焰矫正得具备丰富的实践经验, 本文针对钢结构焊接变形的种类以及矫正方法展开了粗略的剖析, 1钢结构焊接变形的种类和火焰矫正, 钢结构的主要构件是焊接H型钢柱、梁撑, 焊接变形常常运用以下三种火焰矫正方法, (1)线状加热法, (2)点状加热法, (3)三角形加热法下面讲解决不同部位的施工办法。以下是火焰矫正时的加热温度, 材质是低碳钢, 低温矫正的话, 温度范围是500度到600度, 冷却方式为水中, 温矫正的温度处于600度至700度, 冷却方式是空气以及水, 高温矫正的温度是700度到800度, 冷却方式为空气, 注意事项是火焰矫正时加热温度不适合过高, 过高会致使金属变脆、对冲击韧性产生影响, 16Mn在高温矫正时不可以用水冷却, 涵盖厚度或者淬硬倾。

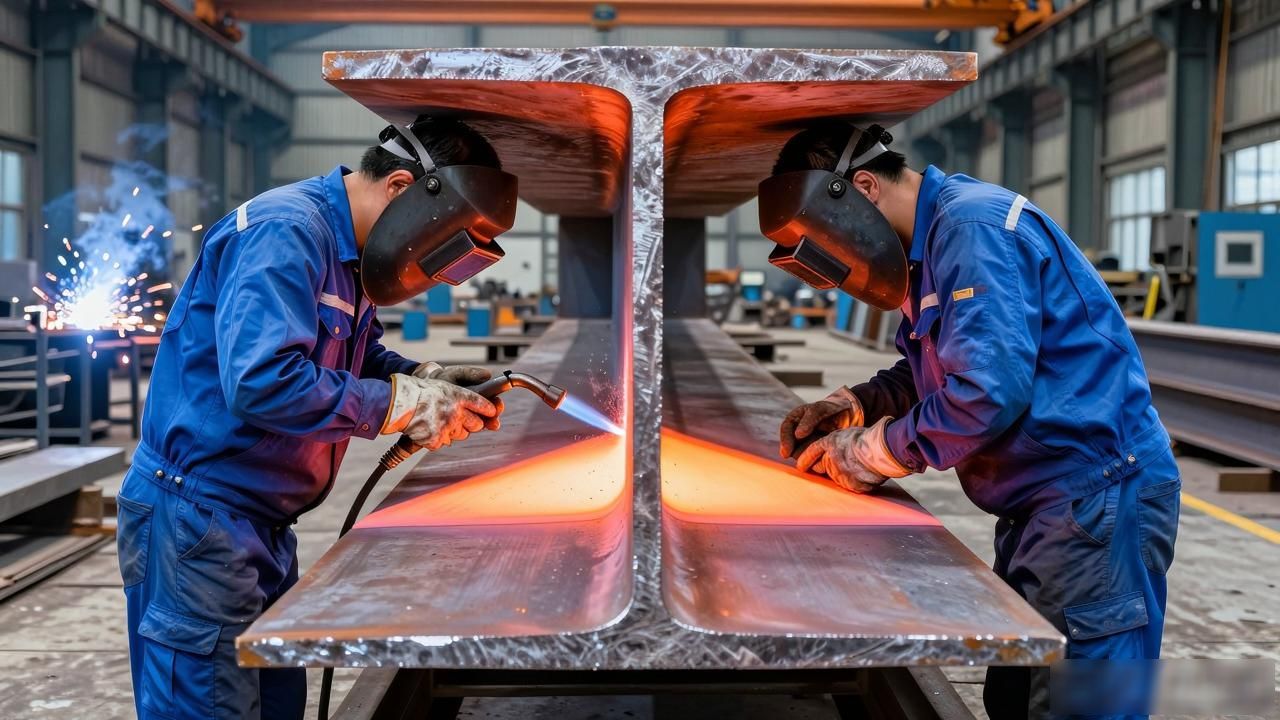

3、对较大的钢材, 矫正H型钢柱、梁、撑角变形, 针对翼缘板的角变形。于翼缘板上面（对准焊缝外）纵向加以线状加热（加热温度控制在650度以下）, 因如此所以不用水冷却。线状加热时要留意: （1）不能在同一位置反复进行加热；（2）加热进程中不要实施浇水。这两点属于火焰矫正的一般原则。1.2柱、梁、撑的上拱与下挠及弯曲, 一、在翼缘板上, 对着纵长焊缝, 从中间朝着两端作线状加热, 便可矫正弯曲变形。要避免出现弯曲以及扭曲变形, 两条加热带得同步开展行动。能够采用低温矫正或者中温矫正办法去做。此办法对减少焊接时产生的内应力具备有益之处, 但此办法在实现纵向收缩的期间存在较大程度的横向收缩情况, 比较难以把控。二、在翼缘板之上进行线状加热操作, 于腹板之上开展三。

4、采取角形加热的方式, 运用这种办法去矫正柱、梁、撑的弯曲变形, 效果十分显著, 横向线状加热宽度通常选取20至90mm, 当板厚较小时, 加热宽度得窄些, 加热过程由宽度中间朝着两边扩展。线状加热最好由两人同时进行操作, 之后再分别加热, 三角形的宽度不应超越板厚的2倍, 三角形的底和对应的翼板上线状加热宽度相同。加热三角形从顶部起始, 接着从中心向两侧扩展, 一层一层加热直至三角形的底为止。当对腹板进行加热过程中时, 其温度绝不能够过于高, 要是不然的话, 便会致使出现凹陷变形这种状况, 而且这种凹陷变形极难被修复。此外, 请留意, 上述所提及的三角形加热方式同样可以运用在构件的旁弯矫正这个层面。在进行加热操作期间, 应当采用中温矫正的方式, 并且浇水的量要少。对于 1.3 柱、梁撑腹板当中所出现的波浪变形矫正而言, 针对波浪变形首先得找出凸起的波峰在哪里, 运用圆点加热法并配合着手锤这一工具从事矫正工作。加热圆点的直径一。

5、通常来讲, 情形是当钢板层面的厚度存在较大数值, 或者波浪形状的面积处于较大状况的时候, 那么对应的直径也应当予以放大处理。然后是, 能够依据d二（43 + 10）mm（这里面d代表的是加热点直径；3代表的是板厚）这个计算得出的数值来实施加热操作。接着是, 烤嘴要从波峰开始, 进行螺旋形状的移动,采行中温矫正方式。随后, 当温度达到相应度数的时候, 要把手锤放置在加热区域的边缘的地方, 然后再使用大锤去击打手锤, 从而使得加热区域的金属遭受挤压, 冷却收缩之后能够被拉平。注意矫正期间应当避开产生过大的收缩应力情况。矫完一轮之一个圆点之后, 再来进行加热下一个波峰点, 所运用的方法跟前面是一样的。到最后, 为了能够加快冷却的速度, 可以针对Q235钢材施加加水冷却举措。这种矫正办法归属点状加热法, 加热点分布能够呈梅花形或者链式密点形态势。留意温度别超过750度。在火焰加热进程里, 加热的大概温度以钢材表面对应的颜色通过钢材表面颜色的演变能够得出, 14。

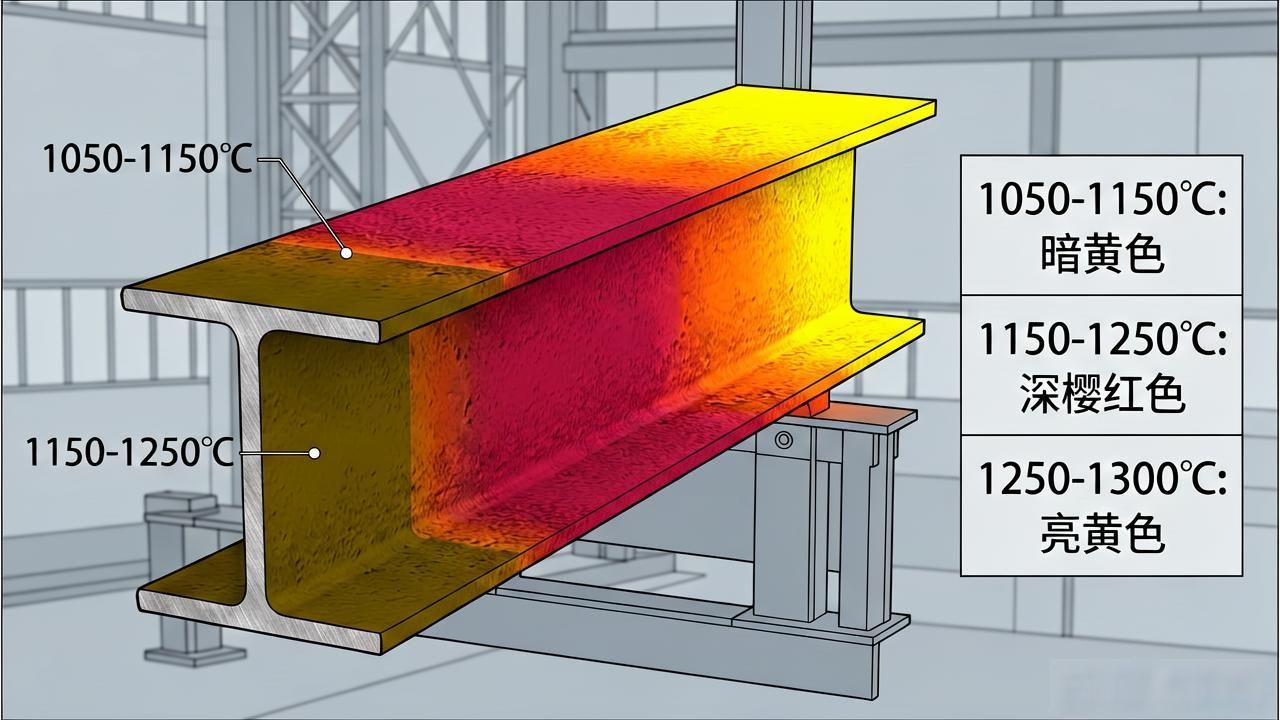

6、进行判断, 当下大致整理出了加热温度和钢材表面变化的对应关系。如下表所示（在暗处进行观察）, 温度为/ C时, 钢材表面颜色呈现深褐红色的对应温度范围, 温度变化在后续有详细划分, 亮樱红色状态下的对应情况以此类推, 接下来是（继续说）褐红色、橘红色、暗樱红色, 1050 – 1150这个温度区间对应的钢材表面颜色为暗黄色, 深樱红色在1150 – 1250这个温度范围, 亮黄色处于1250 – 1300, 樱红色、淡樱红色也都有各自对应的温度范围, 2结语火焰矫正引起的应力与焊接产生的内部应力全都是内应力。因不恰当矫正所产生的内应力, 与焊接内应力以及负载应力相迭加, 致使柱、梁、撑的纵应力超出允许应力, 进而造成承载安全系数降低。所以在钢结构制造当中务必要慎重, 尽可能采用合理工艺措施来减少变形, 矫正时尽可能采用机械矫正。在必须要采用火焰矫正的状况下, 应当留意以下几个要点: 其一, 烤火的位置不能处于主梁最大应力截面的附近；其二, 矫正之处烤火的面积在一个截面上不可以过大, 并且要多选择几个截面；其三, 适宜采用点状加热的方式, 以此来改善加热区的应力状态；其四, 加热的温度最好是不要超过 700 度。
