1、材料或构件达到平直及一定几何形状要求, 且符合技术标准这么一种工艺方法, 被称作钢结构矫正, 其是借助外力抑或加热作用, 让钢材较短部分的纤维伸长, 或者使较长部分纤维缩短, 最终迫使钢材反变形而达成的, 矫正分类按加工工序来划分, 存在原材料矫正、成型矫正以及焊后矫正等, 按矫正时外因来源区分, 有机械矫正、火焰矫正、高频热点矫正、手工矫正以及热矫正等, 按矫正时温度区分, 有冷矫正、热矫正等, 火焰矫正的原理是什么。钢材受热之后, 会以1.210 – 5（摄氏度）的线膨胀率, 朝着各个不同方向进行伸长。因为周围存在其他物体, 对受热之处的物体形成了限制, 所以受热的物体受到了压缩。当它冷却的时候, 就会比原来的长度出现减少的情况, 故而收缩之后的长度相比未受热之前, 是有所缩短的。正是这种特性为火焰矫正提供了可能。运用这种方法进行矫正的时候, 要在适当的位置对构。 （最后一句未完整, 请补充完整后继续追问）
2、用于构件的火焰加热, 在构件冷却之际会产生很大的冷缩应力, 以此达成矫正变形的目的。火焰矫正存在常用方法以及温度控制。火焰矫正常用的加热办法包含点状加热、线状加热以及三角加热这三种。点状加热依照结构特点与变形状况, 可以加热一点或者数点。线状加热之时, 火焰沿着直线移动或者同时于宽度方向作横向摆动，宽度一般大概是钢材厚度的0.52倍, 较多用于变形量较大或者刚性较大的结构。通常三角形加热所产生的收缩量会比较大, 它常常被用于对那种厚度较大、刚性较强的构件的弯曲变形开展矫正工作 火焰矫正工艺规程 进行火焰正确操作得去遵守一定的工艺规程 一般能够按照如下工艺规程来实施操作 其一要做好矫正前的准备 检查氧、乙炔、工具、设备具体情况 挑选合适的焊炬、焊嘴 其二要了解矫正的材质 以及其塑性、结构特性、刚性。
3、根据技术条件以及装配关系等种种情况, 经由一系列分析去找出变形原因, 3运用目测或者借助直尺、粉线等工具来测量变形尺寸, 以此确定变形大小, 并且对变形的类别予以分析, 4明确加热位置以及加热顺序, 考虑是不是需要施加外力, 通常先对刚性大的方向以及变形的部位展开矫正, 5确定加热范围、加热温度以及深度, 一般而言对于变形的工件, 其所具备的加热温度为摄氏度, 焊接件的矫正加热温度是摄氏度, 6检查矫正质量, 针对未能达到质量要求的范围实施再次的火焰矫正, 矫正量过大的应当在反向开展火焰矫正, 一直到符合技术要求。请注意, 此方案所参考的文献资料, 乃是一本名为《建筑钢结构施工手册》的书籍, 它是由中国钢结构协会负责编著, 最终由中国计划出版社予以出版发行。当下, 钢结构在厂房建筑范畴之内, 已然获得了广泛的运用。并且, 钢结构厂房中的主要的构件, 是焊接而成的h型钢柱, 以及梁, 进而还有撑。这些构件在制造的过程当中。
4、制作进程里都存有焊接变形状况, 要是焊接变形不加以矫正, 那么不但会对结构整体安装造成影响, 而且还会使工程的安全可靠性降低。焊接钢结构所产生的变形超出技术设计准许变形范围, 就应想法进行矫正, 让其达成符合产品质量要求。实践证实, 大多数变形的构件是能够矫正的。矫正的办法皆是设法制造新的变形来实现抵消已然发生的变形。在生产进程中广泛运用的矫正办法, 主要包含机械矫正、火焰矫正以及综合矫正。然而, 火焰矫正是一项颇具难度开展操作的活儿, 一旦方法掌握上出现问题, 或者温度控制出现差错, 就会致使构件产生新的、更为严重的变形情况。所以说, 进行火焰矫正需要具备丰富的实践层面的经验。在本文当中, 针对钢结构焊接变形的类别、矫正办法进行了一番粗略的剖析。其一, 钢结构焊接变形的种类以及火焰矫正, 钢结构的主要构建部分是焊接h型钢柱、梁以及撑。而后涉及焊接。
5、下列诸多火焰矫正方法之中, 变形通常会采用的有这三种: 为（1）线状加热办法；进而为(2)点状加热办法；再而是（3）三角形加热办法。接下来要介绍的是针对不同部位的施工办法。这儿是火焰矫正之际的加热温度情形（因材质是低碳钢） 低温矫正的温度处于500度至600度之间 , 其冷却方式为水中温矫正的温度处于600度至700度之间 , 冷却方式是空气和水高温矫正的温度处于700度至800度之间 , 冷却方式为空气 也有注意事项表明: 火焰矫正之时加热温度不适合过高 , 过高的话会致使金属变脆 、进而影响冲击韧性。在高温矫正16mn时, 不可用水冷却, 这其中涵盖了厚度较大或者淬硬倾向较大的钢材。当矫正h型钢柱、梁、撑角变形的翼缘板角变形时, 在翼缘板上面（对准焊缝外）进行纵向线状加热, 且加热温度需控制在650度以下。同时要注意, 加热范围不能超过两焊脚所控制的范围, 故而不用水冷却。
6、线状加热之际需留意: 其一, 不该于同一位置反复实施加热；其二, 加热进程当中别去开展浇水。此二者乃是火焰矫正的通常原则。柱、梁、撑的上拱以及下挠还有弯曲, 于翼缘板之上, 对着纵长焊缝处, 由中间朝着两端进行线状加热, 就能对弯曲变形加以矫正。为防止产生弯曲以及扭曲变形, 两条加热带得同步开展。能够采用低温矫正或者中温矫正法。这种办法有益于削减焊接内应力, 然而这种办法在纵向收缩之际有着较大的横向收缩, 比较难以把握。二、先在翼缘板上开展线状加热, 而后于腹板上实施三角形加热。借助这种方式来矫正柱、梁、撑的弯曲变形, 成效十分显著, 横向线状加热宽度一般存在取值要求, 当板厚较小时, 加热宽度需窄上一些, 加热进程应当是从宽度中间朝着两边扩展。线状加热最适宜由两人同时开展操作, 之后再分别进行加热。

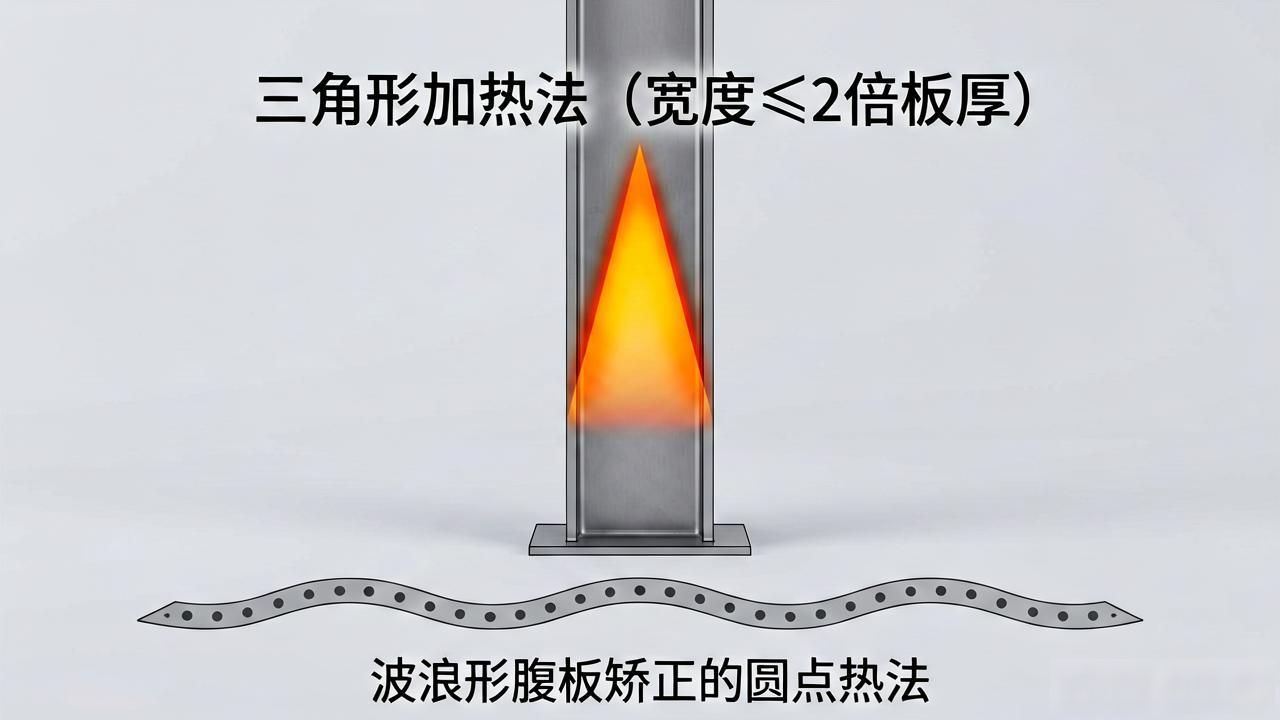

7、三角形, 其宽度不应超过板厚两倍, 三角形的底与对应的翼板上线状热宽一样, 加热三角形自顶部起始, 而后从中心朝两侧拓展, 逐层加热直至三角形的底, 加热腹板之时温度不可过高, 不然致使凹陷变形, 极难修复, 注意,上述所说三角形热法同样适用于构件旁弯矫正, 加热应为中温矫正, 浇水要少, 1.3 柱、梁、撑腹板波浪改正, 波浪变形先要查探出凸起波峰, 用圆点热法联手手锤矫正。加热圆点的直径通常是这样的情况, 一般而言其直径为, 要是钢板厚度或者波浪形面积相对来说比较大时, 此时直径也应当进行放大, 这种放大是可以依据d（410）mm（这里d表示加热点直径；表示板厚）来计算得出相应的值之后按照此值进行加热的。烤嘴是从波峰开始作螺旋形移动的, 并且采用中温矫正的方式。当温度到达相应度数时, 要把手锤放置在加热区。
8、于边缘的地方, 再借助大锤击打手锤, 以此让加热区域的金属受到挤压, 待冷却收缩之后被拉平。在矫正的时候应当防止出现过大的收缩应力。矫正完一个圆点之后再去加热第二个波峰点, 其方法和前面一样。为了加快冷却的速度, 能够对q235钢材施行加水冷却。这种矫正的方法属于点状加热法, 加热点的分布能够呈现出梅花形或者链式密点形。要留意温度不要超过750度。2结语火焰矫正所引发的应力与焊接内应力相同都是内应力。不恰当矫正所产生的内应力, 同焊接内应力以及负载应力相迭加, 会致使柱、梁、撑的纵应力超出允许应力, 进而造成承载安全系数降低。所以在钢结构制造当中务必要慎重, 尽可能采用合理工艺措施来减少变形, 矫正时尽可能采用机械矫正。假如必须得采用火焰矫正, 那么需留意下面这些要点: 其一, 烤火的位置不可以就在主梁最大应力截面的附近；其二, 矫正之处的烤火面积于一个截面上不能够过大, 得挑选多个截面才行；其三, 适宜运用点状加热的方式, 以此来改进加热区的应力状况；其四, 加热的温度最好是不要超过700度。
暂无评论内容
