现阶段, 钢结构于厂房建筑内部已然获得全面的运用。钢结构厂房的关键构件是焊接H型钢柱, 以及梁, 另外还有撑。这些构件于制作进程当中均存有焊接变形状况, 要是焊接变形未加以矫正, 那么不但会对结构整体安装造成影响, 并且还会致使工程的安全可靠性有所降低。焊接钢结构所产生的变形超出技术设计许可变形范围之时, 应当想办法予以矫正, 使其达成符合产品质量要求的状态。于生产进程里较为普遍予以应用的矫正方式, 主要涵盖机械矫正, 以及火焰矫正, 还有综合矫正。可火焰矫正却是一项颇具难度去操作的工作, 一旦方法掌握出现问题, 或者温度控制出现差错, 那就会致使构件产生新的且更严重的变形状况。所以, 火焰矫正必须得拥有丰富的实践经验才行。
1 多种类型的钢结构焊接变形, 凭借火焰矫正的钢结构里主要的构件是焊接而成的H型钢柱, 还有梁以及撑。针对焊接变形常常会运用以下三种火焰矫正的方法: （1）线状加热法。

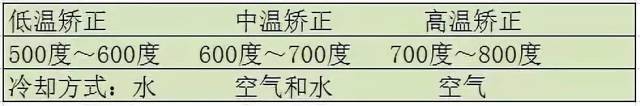

(2)有一种方法叫点状加热法, 还有一种方法是三角形加热法。接下来要介绍针对不同部位的施工方法。下面是火焰矫正时的加热温度, 这里材质是低碳钢, 需要注意的是, 火焰矫正时加热温度不适合过高, 倘若过高就会致使金属变脆, 进而影响冲击韧性。对于16Mn在高温矫正时不可以用水冷却, 这其中包括厚度或者淬硬倾向较大的钢材。

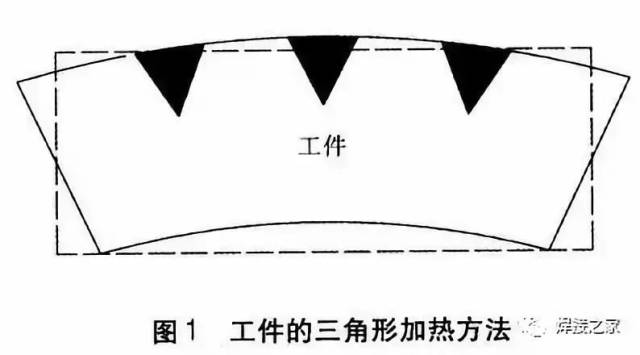

1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形, 于翼缘板之上（对准焊缝外）纵向线状加热, 加热温度控制在650度以下, 注意加热范围不超两焊脚所控范围, 故而不用水冷却。线状加热时需注意: （1）不在同一位置反复加热；（2）加热过程中不浇水。此两点乃火焰矫正一般原则。1.2柱、梁、撑的上拱与下挠及弯曲, 一、于翼缘板上, 对着纵长焊缝, 由中间向两端作线状加热, 便可矫正弯曲变形。为防止出现弯曲以及扭曲变形, 两条加热带需同步开展行动。能够选用低温矫正或者中温矫正方式。此方式有利于削减焊接内应力, 然而此方式在纵向收缩之际存在较大的横向收缩, 比较难以把握掌控。二、在翼缘板上进行线状加热, 于腹板上实施三角形加热。

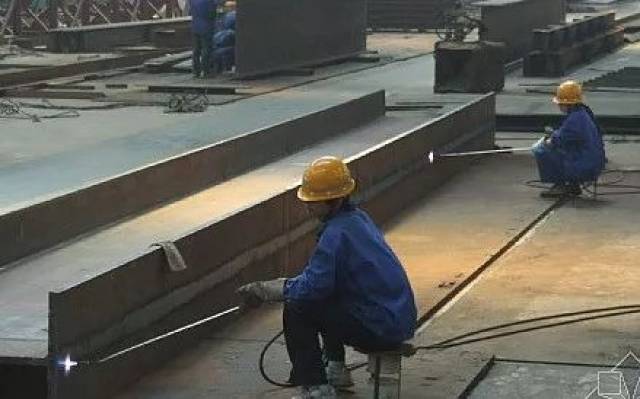

采用这种方式矫正柱、梁、撑的弯曲形变, 成效十分显著, 横向线状加热的宽度平常选取20至90mm, 当板厚较小时, 加热宽度需更窄些, 加热进程是从宽度中间朝着两边延展, 线状加热建议由两人同时开展操作, 接着分别加热, 三角形的宽度不可超出板厚的2倍, 三角形的底和对应的翼板上线状加热宽度相同, 加热三角形自顶部起始, 随后从中心向两侧拓展, 一层一层加热直至三角形的底, 加热腹板时温度不可过高, 不然会导致凹陷变形, 极难修复。注意, 上面所提及的三角形加热方式, 同样是适用于构件的旁弯矫正的, 在进行加热的时候, 应该采用中温矫正, 并且浇水要少。
1.三柱、梁、撑腹板的波浪变形矫正, 波浪变形要先找出凸起的波峰用圆点加热法配合手锤将其矫正, 加热圆点直径一般为五十至九十毫米, 当钢板厚度或波浪形面积较大时直径也要放大, 可按d等于括号四δ加十毫米括号d为加热点直径, δ为板厚计算得出的值加热, 烤嘴从波峰起作螺旋形移动, 采用中温矫正, 当温度达到六百至七百度时, 将手锤放在加热区边缘处, 再用大锤击手锤, 使加热区金属受挤压, 冷却收缩后被拉平。矫正的时候, 应当防止出现过大的收缩应力, 完成一个圆点的矫正之后, 再去加热第二个波峰点, 方式与上面相同, 为了加快冷却的速度, 可以针对 Q235 钢材实施加水冷却, 这种矫正的方法属于点状加热法, 加热点的分布能够呈现梅花形或者链式密点形, 要注意温度不要超过 750 度。
结语, 火焰矫正所致应力, 如同焊接内应力, 皆为内应力。不恰当矫正产生的内应力, 与焊接内应力、负载应力迭加,会致使柱、梁、撑的纵应力超出允许应力, 进而造成承载安全系数降低。故而在钢结构制造里一定要慎重, 尽可能采用合理的工艺措施来减少变形, 矫正时尽可能采用机械矫正。倘若非得采用火焰矫正, 那就得留意下述几点: 其一, 烤火的位置绝不能处于主梁最大应力截面的附近；其二, 矫正之处的烤火面积在一个截面上绝不能过大, 需多挑选几个截面；其三, 适宜采用点状加热的方式, 以此来改善加热区的应力状态；其四, 加热的温度最好别超过700度。
暂无评论内容
