当前, 钢结构于厂房建筑里已然有了极为广泛的运用。钢结构厂房的主要构成部件是焊接H型钢柱、梁以及撑。这些部件在制作的进程当中全都存在着焊接变形的状况, 要是焊接变形不加以矫正, 那不光会对结构整体的安装造成影响, 还会降低工程的安全可靠程度。焊接钢结构所产生的变形超出了技术设计所允许的变形范围, 就应当想法子进行矫正, 让其达成符合产品质量要求的状态。
在生产进程里被广泛运用的矫正办法, 主要涵盖机械矫正、火焰矫正以及综合矫正。然而, 火焰矫正是一项颇具难度的操作工作, 要是方法把握、温度调控不妥当, 还会致使构件产生新的更严重的变形。所以, 火焰矫正需要具备丰富的实践经验。
1 钢结构焊接变形的种类与火焰矫正
钢结构之中, 主要的构件包含着焊接H型钢柱, 还有梁, 以及撑。焊接变形之时, 常常会采用下面这三种火焰矫正的方法:
（1）线状加热法；
(2)点状加热法；
（3）三角形加热法。
下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度（材质为低碳钢）
需留意的事项是, 火焰矫正之际, 加热的温度不宜过分高, 要是过高的话, 就会引发金属变得脆质, 进而对冲击韧性产生影响。对于16Mn而言, 在高温矫正的情况下, 不可以用水进行冷却, 这其中涵盖了厚度或者淬硬倾向比较大的钢材。
1.1翼缘板的角变形
矫正H型钢柱、梁、撑角变形。
于翼缘板之上, 在对准焊缝外的位置开展纵向线状加热, 加热之时温度需控制在650度以下, 要留意加热范围不可超出两焊脚所控制的范畴, 因而不必采用水冷却。
线状加热时要注意：
（1）不应在同一位置反复加热；
（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。
1.2柱、梁、撑的上拱与下挠及弯曲
一、于翼缘板之上, 对着纵长焊缝之处, 从中间朝着两端开展线状加热, 如此便能矫正弯曲变形。为了防止产生弯曲以及扭曲变形, 两条加热带需要同步施行进行。能够采用低温矫正或者中温矫正法。此种方法有益于减少焊接内应力, 不过此种方法在纵向收缩之际存在较大的横向收缩, 比较难以把握掌握。

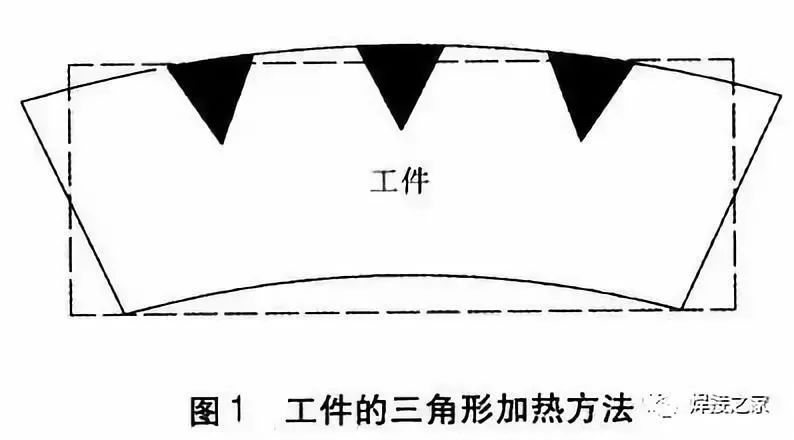

二、翼缘板上作线状加热，在腹板上作三角形加热。
柱、梁、撑的弯曲变形, 采用这种方法来矫正, 效果明显显著, 横向线状加热的宽度, 一般情况下取20至90mm, 板厚较小的时候, 加热宽度要窄一点, 加热的过程, 应当由宽度的中间向两边进行扩展。
线状加热适宜让两人同时去操作开展, 然后各自进行加热, 三角形的宽度不应当超过板厚的两倍, 三角形的底跟对应的翼板上的线状加热宽度是相等的。
开启加热操作, 针对三角形, 先从顶部起始, 接着由中心朝着两侧延展, 逐一层层地进行加热, 一直到达三角形的底部方才停止。而在对腹板实施加热期间, 温度绝不能够过高, 不然会致使出现凹陷变形的状况, 并且修复起来极为困难。
需要注意的是, 上述三角形加热方式, 同样是适用于构件在旁弯矫正方面的, 在进行加热操作的时候, 应当采用的是以中温来进行矫正的法子, 同时加水的时候要做到尽量少一些。
1.3 柱、梁、撑腹板的波浪变形
找寻出那凸起的波峰, 算是矫正波浪变形首要要做的, 采取的是用圆点加热法, 还要和手锤矫正相结合, 进行一系列对应操作。
来看看, 加热圆点的直径, 通常是在50到90mm这个范围, 而要是钢板的厚度或者波浪形面积比较大的时候, 直径就得放大, 它是可以按照d＝（4δ＋10）mm来计算得出值进行加热的, 这里面d代表冷却时转变刚开始时瞬间的温度, δ表示板厚。
烤嘴从波峰起作螺旋形移动，采用中温矫正。
到温度处于600至700度这个范围的时候, 把手锤放置在加热区边缘的地方, 接着用大锤去击打手锤, 让加热区的金属受到挤压, 在冷却收缩之后被拉至平整状态。
矫正之时, 应当避免出现过大的收缩应力, 矫正完毕一个圆点之后, 再去加热第二个波峰点, 方法参照上述, 为了加快冷却速度, 能够对Q235钢材实施加水冷却, 这种矫正方法归属于点状加热法, 加热点的分布能够呈现梅花形或者链式密点形, 需要留意温度不要超过750度。
2 结语
由火焰矫正所引发的应力, 跟焊接内应力一样, 都属于内应力。不恰当做法所产生的矫正内应力, 与焊接内应力以及负载应力相互迭加, 会致使柱、梁、撑的纵应力超出允许应力范围, 进而造成承载安全系数降低。所以在钢结构制造过程中务必要慎重行事, 尽可能采用合理的工艺措施来缩减变形, 矫正时尽可能运用机械矫正方式。当不得不运用火焰矫正时, 应当留意下述几点:
（1） 烤火位置不得在主梁最大应力截面附近；
（2） 烤火面积于矫正处, 于一个截面上, 不可过大，需多挑选几个截面。
（3） 宜用点状加热方式，以改善加热区的应力状态；
（4） 加热温度最好不超过700度
