笔者要说明的是, 本文针对钢结构变形的主要类别予以阐述, 并且介绍了焊接变形所采用的火焰矫正这种施工方式, 期望能够对一些相关的人员起到一定的帮助的作用。
关键词：钢结构；焊接变形；火焰矫正
当前, 钢结构于建筑以及厂矿之中获得广泛之运用。钢结构施工的主要构件乃是焊接的H型钢柱、梁、撑。这些构件于制作过程里皆存在焊接变形问题, 倘若焊接变形不加以矫正, 那么不但会影响结构整体安装, 而且还会降低工程的安全可靠性。
因而, 焊接钢结构所产生的变形, 要是超过了技术设计所允许的变形范围, 那就应当想法予以矫正, 从而让其达到契合产品质量要求的状态。实践证实, 多数已经变形的构件是能够被矫正的。矫正的办法皆是设法制造出新的变形, 以此来实现抵消已然发生的变形这一目的。
运用在生产进程里平常采用的矫正办法, 主要存在机械矫正、火焰矫正以及综合矫正。然而火焰矫正是一项颇难操办的工作, 要是方法把握、温度调控不妥当还会致使构件产生新的更为严重的变形。所以, 火焰矫正得具备丰富的实践经验。本文针对钢结构焊接变形的类别、矫正办法作出了一个大概的探析。
一、钢结构焊接变形的种类与火焰矫正

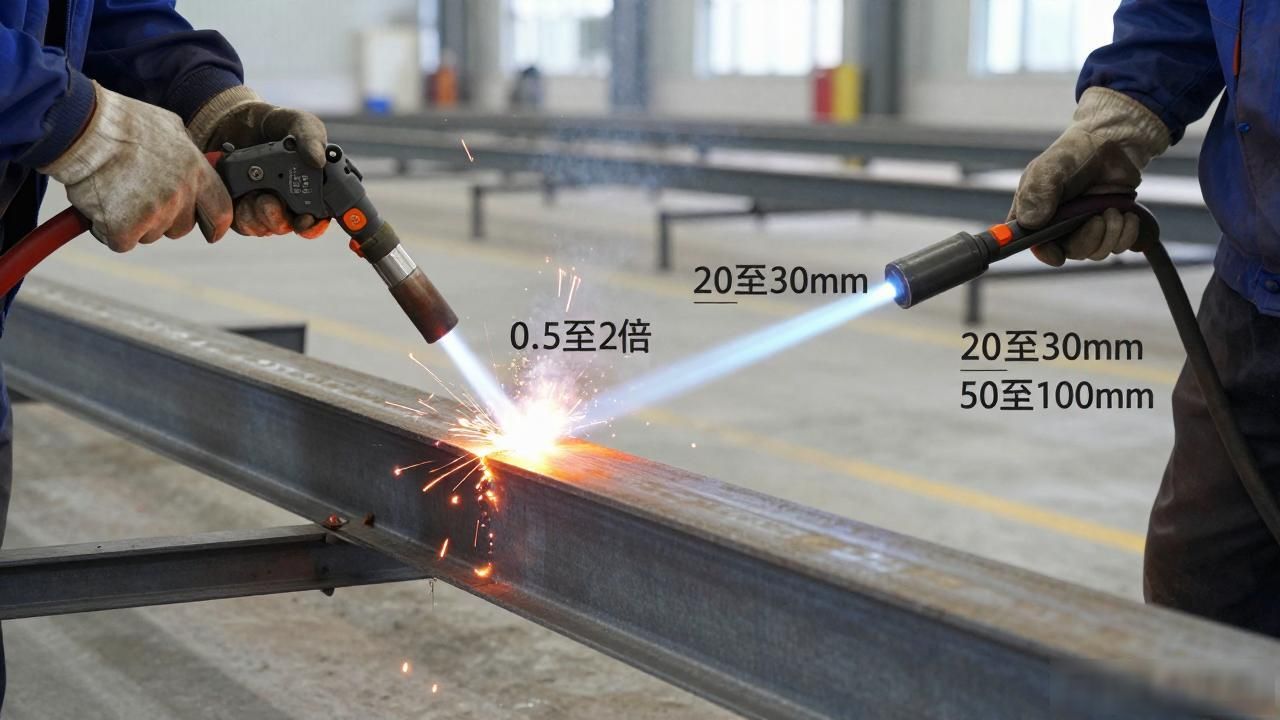

常常采用的钢结构焊接变形的以下三种火焰矫正方法是: 其一为线状加热法, 在矫正变形量大以及刚性大的焊接结构之际, 能够进行线状加热, 于这个时候, 火焰朝着直线方向移动, 也有可能同时在宽度方向做横向摆动, 其宽度一般大概是钢材厚度的0．5至2倍；其二是点状加热法, 在火焰加热矫正的时候, 能够按照不同情形加热一点或者数点, 要是焊件比较厚, 那么加热点的直径就要大些, 要是焊件比较薄, 加热点直径就要小一点, 一般加热点直径不小于20至30mm。焊件的变形量很大的那种情况下, 加热点之间的间距得很小才行, 这个间距一般是处于50至100mm的范围之内。在矫正方面的过程当中, 每一次对一点进行加热之后, 都应当马上对加热点施行捶打操作。当来矫正薄板呈现出的波浪变形时, 最好是在加热点周围实施浇水冷却的举措并且锤击。③存在三角形加热法。这种加热所产生的收缩量是比较大的, 常常被运用在厚度相对较大、刚性更为强劲的焊接件出现的弯曲变形状况。以下是火焰矫正的时候所涉及的加热温度以及冷却方式（材质是低碳钢）:
低温矫正5O0℃～600℃冷却方式：水
中温矫正600℃～700℃冷却方式：空气和水
高温矫正700℃～800c冷却方式：空气
特别要加以留意: 火焰矫正期间, 加热的温度不适合过高, 要是过高的话, 就会致使金属出现变脆的状况, 进而对冲击韧性造成不良影响。对于16Mn而言, 在高温矫正的时候, 是不可以采用水冷却的方式的, 其中涵盖了厚度比较大或者淬硬倾向比较强烈一些的钢材。
1.翼缘板的角变形
进行矫正H型钢柱、梁、撑角变形事宜, 于翼缘板上面, 也就是对准焊缝外加以纵向线状加热, 加热温度需控制在650度以下, 留意加热范围不超过两焊脚所控制的范围, 因其如此所以不用水冷却。在线状加热之时需要注意, 其一不应在同一位置反复加热, 其二加热过程中不要进行浇水这些操作, 而这两点则是火焰矫正的一般原则。
2.柱、梁、撑的上拱与下挠及弯曲
（1）将线状加热操作于翼缘板之上, 且是对着纵长焊缝的方向, 从中间朝着两端开展如此操作, 便能达成矫正弯曲变形的目的。为防止出现弯曲以及扭曲变形的状况, 两条加热带需要同步予以进行。能够借助低温矫正或者中温矫正法来实施这么一种操作。此种方法对于减少焊接内应力具备益处, 然而此种方法在纵向收缩之际存在幅度较大的横向收缩情况, 因而比较难以把控。
（2）翼缘板之上进行线状加热处理, 于腹板之上开展三角形加热操作。运用这样的法子去矫正柱、梁、撑的弯曲变形状况, 成效十分显著, 横向线状加热的宽度通常选取20至90毫米这么个范围, 当板厚较小时, 加热的宽度得窄一些, 加热的进程是从宽度的中间朝着两边去扩展的。线状加热最适宜由两人同时开展操作来进行, 接着分别加热三角形, 三角形的宽度是不可以超过板厚的2倍的, 三角形的底跟对应的翼板上的线状加热宽度是相等的。加热三角形是从顶部起始的, 随后从中心向两侧扩展, 一层一层地加热直至三角形的底结束。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。
3.柱、梁、撑腹板的波浪变形
首先, 要找出凸起的波峰来矫正波浪变形, 接着用圆点加热法配合手锤矫正。加热圆点直径一般在50至90mm之间, 要是钢板厚度或波浪形面积较大, 直径也得放大, 能依据d =（4x + 10）mm（其中d是加热点直径, x是板厚）算出值来加热。烤嘴从波峰开始作螺旋形移动, 用中温矫正。当温度到600至700度时, 把手锤放在加热区边缘处，再用大锤敲击手锤, 让加热区金属受挤压, 冷却收缩后被拉平。矫正时要避免产生过大的收缩应力。先要矫正完一个圆点, 之后再去进行加热第二个波峰点, 其方法和之前一样。为了能够加快冷却速度, 可以针对Q235钢材开展加水冷却。这种矫正的方法是属于点状加热法, 加热点的分布能够呈现出梅花形或者是链式密点形。要注意温度不要超过750度。
二、火焰矫正加热状态对矫正效果的影响
火焰矫正重点在于, 精准掌控火焰对钢材局部加热后, 钢材所呈现的变形规律。影响火焰矫正成效的因素涵盖火焰加热位置, 加热形状, 宽度, 长度, 大小, 温度等。加热位置的选定需处在钢材弯曲处, 其纤维要缩短的部位, 通常来讲在弯曲处向外凸的一侧加热, 可让弯曲趋向于变直。加热面积包含加热线的宽度, 点的直径, 三角形的面积大小等, 对矫正变形能力的大小有着颇为显著的影响。同一厚度的钢板加热线越宽, 弯曲量往往越大。一般而言, 加热线宽度跟弯曲量呈现出成正比的关系, 加热线的宽度处于板厚的0．5至2倍左右的范围, 钢材的加热温度，处于火焰矫正所许可的范围里, 对于矫正的变形能力, 总体来讲, 温度越高变形能力越大, 呈现出成正比的关系, 加热深度是操控矫正效果的关键一环, 加热深度一般被控制在钢板厚度的40以下，要是采用三角形加热方式则为构件宽度的40％左, 加热深度通常较难进行测量, 大多凭借经验来判断。要是一回加热没能达成矫正成效, 那就得进行第二次加热, 这第二次加热的温度应当稍微比前一次高些, 不然同样不会有成效。并且同一个部位加热不能超过两次。
三、结束语
由火焰矫正引发的应力和焊接内应力一样, 均属于内应力。不恰当的矫正所产生的内应力, 会与焊接内应力以及负载应力发生迭加, 进而致使柱、梁、撑的纵应力超出允许应力, 最终造成承载安全系数的降低。所以在钢结构制造过程中务必慎重行事, 尽可能采用合理的工艺举措来减少变形, 矫正时尽可能选用机械矫正。倘若不得不采用火焰矫正, 那么应留意下述要点:
1烤火位置不得在主梁最大应力截面附近；
2矫正处烤火面积在一个截面上不得过大，要多选几个截面；
3宜用点状加热方式．以改善加热区的应力状态；
4加热温度最好不超过700度；
5加热火焰一般应采用中性焰。
