一、前言
目前, 钢结构于厂房建筑里已获广泛应用，钢结构厂房的主要构件有焊接H型钢柱、梁、撑。这些构件在制作时都存有焊接变形问题, 倘若焊接变形不加以矫正, 那不但会影响结构整体安装, 还会使工程的安全可靠性降低。焊接钢结构所产生的变形超出技术设计允许变形范围, 就应想办法予以矫正, 让其符合产品质量要求, 实践表明, 多数变形的构件是能够矫正的。矫正的方法皆是想办法造成新的变形以达到抵消已经出现的变形。
在生产进程之中被广泛运用的矫正方式, 主要涵盖机械矫正、火焰矫正以及综合矫正。然而, 火焰矫正属于一项极具难度去操作的工作领域, 一旦方法把控以及温度控制出现不恰当的情况, 进而就会致使构件产生新的以及更为严重的变形状况。所以, 火焰矫正需要具备丰富充足的实践经验才可以。
二、火焰矫正的原理
通常状况下，运用火焰矫正各类焊接变形之际, 务必要考量被加热区域的应力状态, 要是加热区域呈现拉应力, 那么非但无法达成预期成效, 反倒会产生相反作用。因而, 加热之前应当人为借助撑、压、拉以及利用结构自身的自重这样子的办法来营造加热区域的压应力, 以此达成矫正变形的目标。
金属具备热胀冷缩的特性, 其力学性能会随着温度产生变化。钢结构的构件金属材料通常是低碳钢, 低碳钢的屈服点σs和温度的关系如同图1虚线所呈现的那样, 一般能够简化成像实线所展示的这般, 也就是当加热温度处于500℃以下时, 屈服点基本上没有变化, 当加热温度处在600℃以上时屈服点σs降低到零。
于金属结构之上进行局部加热之际, 加热区域的金属出现膨胀, 然而碰到四周冷金属的阻挡, 无法自由去实现膨胀, 致使某些部分的金属遭受塑性压缩。在冷却进程当中, 借助残留的局部收缩, 从而让金属结构获取所需的变形, 以此达成矫正的目标。举例来说: 我们工厂在曹妃甸物流中心仓库桥式起重机工程里, 针对起重机主梁下挠以及旁弯所实施的矫正, 实际上等同于在加热区的中心增添一个虚拟的纵向压力, 这个偏心压力造就了对主梁截面中性层的偏心力矩。受该偏心力矩干扰, 主梁朝着加热区相反方向弯曲、畸变。加热位置有谱后, 所要修复的形变幅度, 取决于加热时形成的压缩塑性形变体量。鉴于低碳钢至600℃的屈服端点近乎归零 , 故而火焰矫正温度通常定在700℃至800℃, 也就是待钢材表面色泽呈樱红状。要是想加大压缩性形变量, 加热时能借助机械矫正手段（像顶、拉、压、自重）施加外力, 去加大加热区的压应力。
三、火焰矫正的原则
, 火焰矫正这种方法, 存在着致使金属结构内部残余应力增大的可能性, 尤其是在加热区冷却之后, 会有较大的拉应力出现。所以, 在借助火焰矫正金属结构变形之时, 应当遵循如下原则:。
a. 不准在金属结构相同的位置反复进行加热矫正, 不然的话, 矫正所产生的效果不太显著, 并且还存在可能致使加热的部位出现金相组织的改变或者屈服强度的下降。
b. 对于主要的结构梁、柱以及撑, 要避免那种会让变形彼此相互抵消的火焰矫正情况。比如说, 不应该在主梁同一个断面的上部与下部位置去布置呈对称状态的加热区域。
c. 火焰被加热以后, 是不被允许用以浇水这类方式去进行快速冷却操作的, 不然的话会致使钢材的材质变得发脆, 应当运用加热之后自然冷却的办法。
d. 因为火焰矫正是一项经验性特别强的工作, 所以挑选的加热区要一批一批地展开, 要一步一步地开展, 而且得进行好多回的观察, 要进行好多回的测量, 以防致使矫正过度而不得不实施反向矫正。
四、举例说明火焰矫正
曹妃甸物流中心仓库的双梁桥式起重机箱形主梁的火焰矫正
1、火焰矫正前的准备工作
a. 按照主梁焊接变形达成的程度, 量测出主梁向下弯曲、向一旁弯曲以及腹板出现波浪形状变形的尺寸, 剖析致使变形形成的缘故, 随后界定矫正区域的工艺先后次序以及进行加热的部位。
b. 将那极度平整的马凳按照主次梁的长度放置妥当并予以固定, 把那需要实施矫正的主梁搁置于马凳之上, 完善支撑固定操作以使它平稳而不产生晃动, 准备好用于开展工作的工具, 如同图示那般。

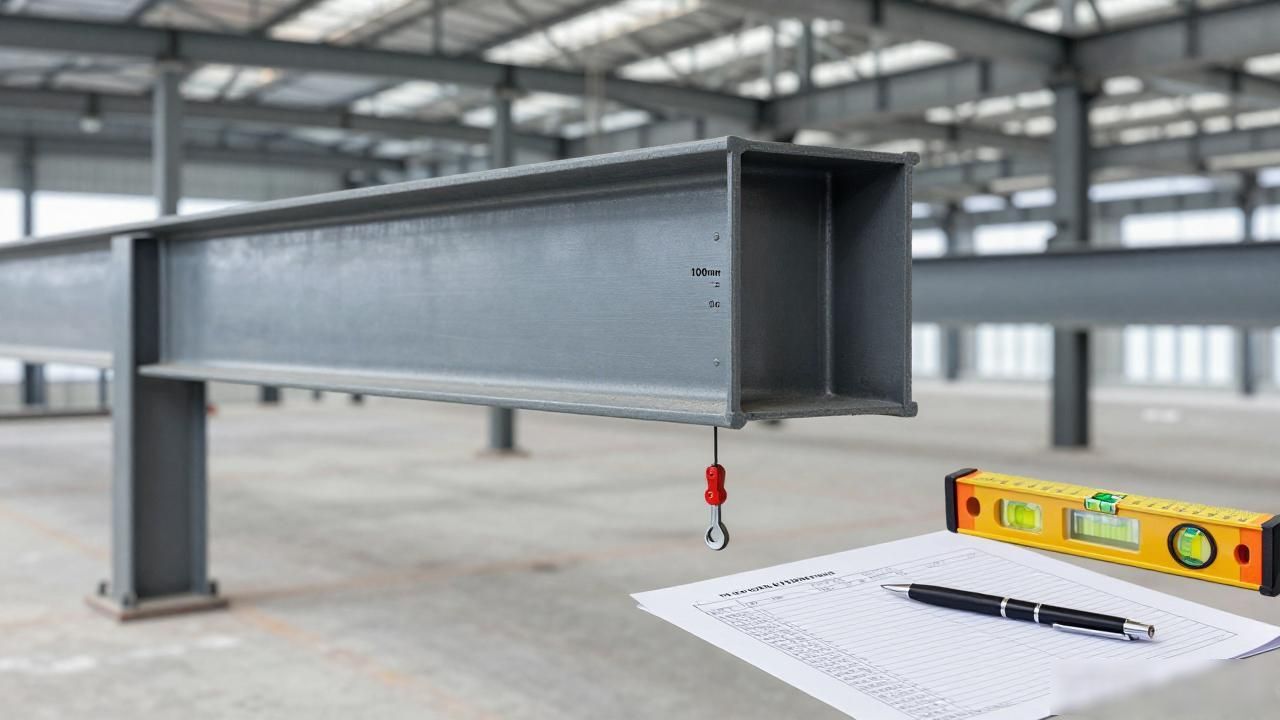

c. 在进行矫正之前, 于主梁的下弦中部吊挂一线锤, 该线锤所处位置距离主梁上弦盖板为100mm, 在此处做好记录, 情况如图示。
2、加热区的布置
a. 焊接完成之后, 鉴于对主梁变形产生影响的因素相当多。因而, 加热区域的数量以及部位, 能够依据主梁的焊接形变量状况大致地予以确定, 于火焰矫正期间能够分批次去开展加热。如同图示所呈现的那样。
b. 需要留意的是, 虽说越朝着主梁的跨度中心靠拢, 其矫正的效果就越理想, 可是尽可能不要在跨度中心的3米范围里面去设置加热区。不然工作应力与矫正残余应力会彼此叠加, 有可能致使应力重新分配, 进而产生永久变形。
c. 旨在使矫正应力跟焊接的固有应力不会相互叠加, 加热区域应当远离大加筋板, 处于腹板波浪的凸起部分或者其邻近位置 , 而不可选在凹陷之处, 借助这样那种方法能够实现修复上拱度的同时把波浪变形予以修复标点。
d. 当矫正的加热点数相对较多时, 各个加热点之间需维持一定的间距, 各个加热点之间的间距应当大于1米这个距离。
3、加热面积的确定
如图示
主梁下盖板之上, 存在带状加热面积, 其大小为b*B , 这里面的B , 指的是下盖板的宽度, 而b 呢, 是加热区的宽度 , 通常会取b 等于80mm至100mm , 要是焊接变形较为严重, 致使下挠值比较大的时候, b 就取大的值。一旦b 值太大, 也就是加热面太宽了, 此时工艺操作会比较困难, 很难让整个加热面在短时间内均匀地加热到所需的温度。相反的情况, 要是加热面太窄, 虽说容易操作, 然而变形量小, 矫正的效果就差。主梁腹板那儿的三角形加热面, 它的底面宽度跟下盖板的加热面宽度 b 是一样相等的, 高 h 选取腹板高度的四分之一到三分之一这个范围, 且不能大于超限到超过腹板高度的一半。
4、加热温度控制
那些用于加热的所需设备, 普遍之时都用到氧气—乙炔火焰中压设备。矫正工艺的关键之处, 在于能够正确去掌握加热温度, 为了让受热的部位变成热塑区, 同时又不会发生金相组织的改变, 所以加热温度应把它控制在700℃～800℃才是为宜的。因为低碳钢在300℃～500℃的蓝脆温度范围之内, 是很容易脆裂的, 而当超过800℃的时候, 其金相组织又不会发生变化, 只有在700℃～800℃的温度范围之中, 屈服点才会趋于零, 矫正效果是最好的。能依据钢板颜色判断加热温度, 当处于700℃时, 它会呈现出暗红色, 在800℃时, 它会呈现出樱红色。
5、操作方法
按照主梁焊接变形的程度, 依据上述原则选定加热区所在位置以及加热的面积之后, 在实施矫正的进程当中, 要核查选定的规范是不是确切。如同加热区的分布图呈现的那样, 各个加热区的加热顺序是分批开展加热。首先针对1、2、3、4处予以烤热一直到800℃的时候, 等待冷却之后测量拱度的变化情况, 随后判定第二批的5、6、7、8处是不是需要对加热面积与部位作出修改。
于实际工作进程里, 多多观察, 多多测量, 颇为必要, 以防致使矫正量过度, 进而又不得不加以反向矫正。此主梁加热区的压应力, 系借助主梁自身重量生成, 依据主梁变形程度, 由测量数据可知, 未施加额外机械力量。
在火焰的焰心同被加热钢板保持2mm至4mm的距离之时, 具有最高的火焰热效率了。焰炬跟钢板的倾角选成60度至90度是比较好的。在倾角为60度的情况下, 有效热功率是最大的。
在加热下盖板时分两步, 先是由两名工人于加热宽度的中央位置, 从两边同时朝着中央加热出一窄条, 之后再由窄而宽地向两边扩展, 枪嘴于宽度方向做“带状”横向摆动, 枪嘴的移动速度要依据加热钢板颜色予以控制且需均匀。一旦发现凹陷现象, 就要把枪嘴移至凹陷处周围的平板处（此处在加热区内）加热, 加热温度被控制在500℃～600℃这个范围里, 按照颜色来讲近似为红色。加热深度不会超过板厚的三分之二, 待凹陷消除之后, 枪嘴再返回原处均匀加热到700℃至800℃。当发觉加热区凸起之际, 枪嘴与钢板之间的角度应当是90°。要是加热区的温度已然达到要求的温度, 要是依旧存在凸起, 可用手锤打平。
在当下盖板的带状加热区域被均匀促使加热到处在700℃至800℃这个范围之后, 两个枪嘴能够同时朝着两侧腹板的三角形加热区域进行移动工作, 或者也能够依据实际变形所提出的需要, 使用一个枪嘴率先对凸弯的部位展开烘烤作业，而另一个枪嘴则在下盖板位置反复多次进行保温工作。当行进经过下盖板与腹板的连接焊缝之时, 火焰的移动速度应当减缓一些, 枪嘴于腹板加热区域的移动速度应当加快一些, 除此之外, 枪嘴不适合在某一个位置停留的时间过久, 应当频繁地进行移动, 以此来方便观察温度所产生的变化。
五、后记
火焰矫正引发的应力, 与焊接所产生的应力, 是同时存在的, 不正当的矫正出现的内应力, 与焊接内应力以及负载应力迭加, 会致使柱、梁、撑的应力超出允许的应力值, 所以在能够用机械矫正的状况下, 尽可能去选用机械矫正, 或者采取合理的工艺举措减少焊接变形的产生。当必须要选择火焰矫正的时候, 应当引起几点需要注意的事项, 其一, 加热区的位置不能够处于主梁的最大应力截面附近；其二, 加热区的面积在一个截面上不可以过大, 要多选择几个截面；其三, 适宜采用均匀受热的方法, 以此来改善加热区的应力状态；其四, 加热区的温度一定要控制在700℃至800℃的范围之内。所以依照上述矫正方法, 对于主梁的挠度以及旁弯给予修复, 从而获得了令其满意的效果, 对于起重机主梁的挠度、旁弯变形曲线呈现为非均匀、非平滑的情况, 火焰矫正法具备其独特的地方。
