浅谈焊接变形的控制及火焰矫正方法

目前, 焊接钢制产品部件, 在日常生活里应用广泛, 于大型建设工程中也有应用, 在机械制造方面同样如此, 它已然成为工程建设、生产制造里不可或缺的工艺方式。然而, 钢结构部件的主要构件, 是由焊接H型结构、梁、撑等构成。在生产过程中, 普遍应用的矫正方法, 主要包含机械矫正、火焰矫正以及综合矫正。但是, 火焰矫正是一项较难操作的工作, 若方法掌握不当, 温度控制出现问题, 还会致使构件产生新的更大变形。所以, 火焰矫正需要具备丰富的实践经验。

焊接H型钢柱、梁、撑, 这些钢结构的主要构件, 其焊接变形存在多种种类, 而火焰矫正钢结构时, 经常会用到以下三种方法: 一种是线状加热方法, 一种是点状加热方法, 还有一种是三角形加热方法。

1、解决不同部位变形的火焰校正施工方法。

1.1对翼缘板的角变形进行矫正, 这些矫正针对的是H型钢柱、梁以及撑角的变形情况。于翼缘板之上, 也就是对准焊缝外面之处, 展开纵向的线状加热行为（加热温度需控制在650度以下）, 要留意加热范围不容许超过两焊脚所控的范围, 故而无需用水冷却。线状加热时需留意这两点: 其一, 不应在同一位置反复实施加热；其二, 加热过程当中不要开展浇水操作。这两点即为火焰矫正的一般原则。

1.2柱、梁、撑的上拱与下挠及弯曲。

1), 在翼缘板之上, 对着纵长焊缝之处, 从中间朝着两端做线状加热, 如此便能矫正弯曲变形。为防止产生弯并且扭曲变形, 两条加热带需同步施行。能够采用低温矫正办法或者中温矫正法。该种.有利于削减焊接内应力, 然而该种方法在纵向收缩之际有较大的横向收缩, 颇为难以把控。

2)于翼缘板之上开展线状加热, 于腹板之上实施三角形加热。借助此方法对柱、梁、撑的弯曲变形加以矫正, 效果颇为显著, 横向线状加热宽度通常选取 20 至 90mm, 当板厚较小时，加热宽度需更窄些, 加热进程应由宽度中间朝着两边延展。线状加热最优由两人同时操作推进, 进而分别加热, 三角形的宽度不应超越板厚的 2 倍, 三角形的底与对应的翼板上线状加热宽度等同。加热三角形自顶部着手, 而后从中心去往两侧扩展, 一层一层加热直至三角形的底达成。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。

2.选用合理的焊接工艺方法减少焊接变形

2.1. 挑选能量密度高的焊接办法, 像是运用二氧化碳气体保护焊, 采用等离子弧焊加以手工点弧焊来做薄板焊接, 能够降低变形量。

2.将焊接线能量采用得较小, 能够把焊接变形量予以减少些。不过在实际的生产之时, 得要对生产率进行考虑, 焊接线能量是不适宜将其变得过低的。

2.焊件不对称时, 可借选用各异焊接标准, 来操控矫正弯曲形变。像所呈现图示这类截面不对称的梁体结构, 焊缝1与焊缝2至中心轴的间距为e。

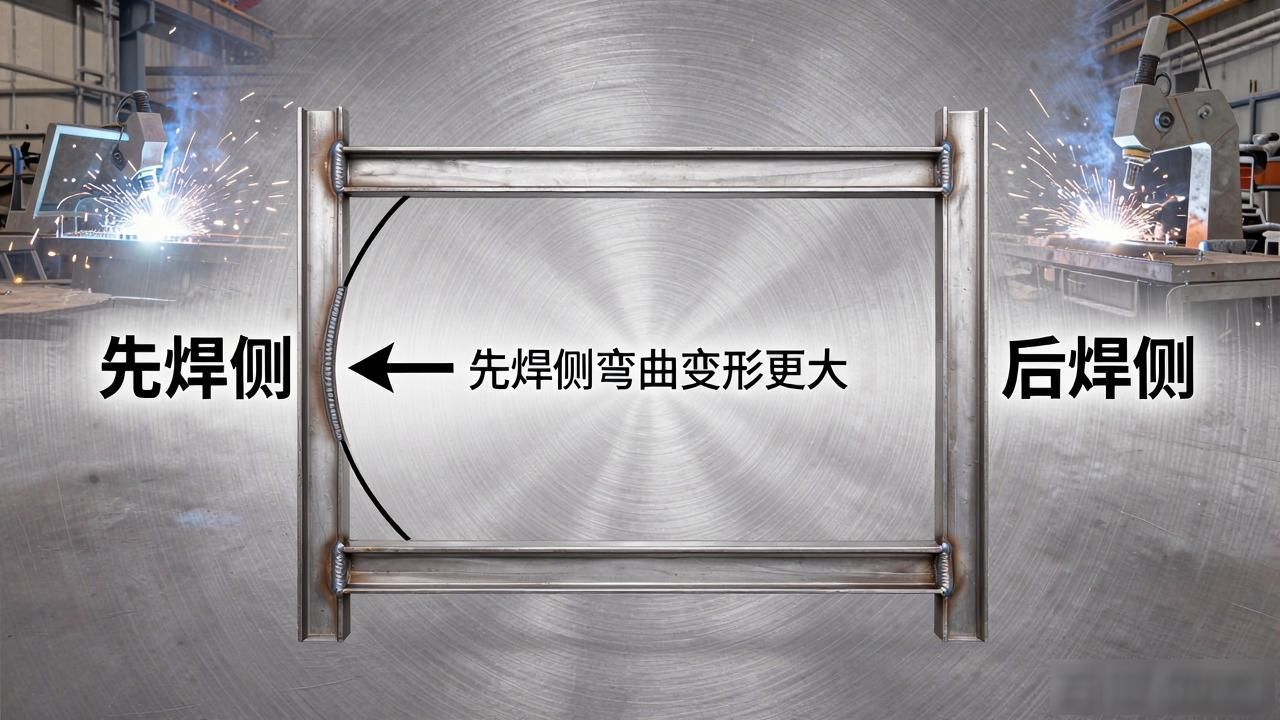

2.处在侧面中心线两边分布着的那些焊缝, 通常来讲, 先进行焊接的那一侧焊缝所引发的弯曲变形的确就要比后焊的那一侧焊缝所引发的弯曲变形更大些。所以焊接顺序的整体规律是先要焊接焊缝数量少的那一侧；对于截面形状保持对称的结构来讲, 就要尽可能地去采用对称焊接的方式；在薄板焊接的过程当中, 为了防止薄板出现焊接变形, 有一种预拉伸的方法, 就是在薄板焊接骨架时, 运用机械的预拉伸手段, 或者加热的预拉伸手段, 又或者是把这两者同时运用, 从而让那块薄板预先获得轴向拉伸或是变得更长久一些，之后在张紧的薄板上面去装配焊接骨架, 如此一来便能够切实有效地防止薄板出现波浪变形了。

2.5焊前反变形

剖析工件焊接进程的变形规律, 把关键部位加工理论尺寸与变形量进行叠加, 运用反推办法来优化组装尺寸, 于组焊进程里针对工件施加与焊接变形大小等同、方向相反的变形, 在焊接之际让工件变形量和反变形相互抵消, 促使工件尺寸恢复正常, 确保焊接后关键尺寸符合加工要求。对横梁焊接前后进行各座扭转变形数值统计再对比, 得出焊接后各座Z向高度减小的情况, 于是在横梁组装工序提前实施反变形, 让各座Z向高度增加, 以使焊接后Z向尺寸能够回归至0位, 这样能切实地减少不需要的尺寸矫正！

2.6增加刚性固定

在焊接进程当中呀, 针对刚性小的工件, 像薄板件这类的, 要增添夹具或者支撑来予以固定, 以此从而提高工件的抗变形能力, 进而达成降低焊接变形程度的目标。就比如侧梁组成大多是薄板件, 而且尺寸比较大, 刚性差, 容易出现变形的情况。在焊接之前要把板材压紧, 等到焊接结束之后, 工件温度降至于室温之后, 再去去除刚性夹具, 这样可以很好地防止板材的扭转以及收缩。

火焰矫正所引发的应力, 跟焊接内应力一样, 均为内应力, 没错, 皆属于内应力范畴。若矫正方式不当, 所产生的内应力, 会与焊接内应力以及负载应力相互迭加, 进而致使柱、梁、撑的纵应力, 超出允许应力范围, 最终导致承载安全系数降低所以在钢结构件的制造过程当中应务必慎重, 尽可能采用合理的工艺举措来减少变形, 在矫正之时尽可能选用机械矫正当时若不得不采用火焰矫正, 那么应当留意以下这些些:

1)、烤火位置不得在主梁最大应力截面附近;

2)、矫正处烤火面积在一个截面上不得过大，要多选几个截面;

3)应采用点状加热的方式, 以此来改进加热区域的应力状态。然后, 加热的温度最好是不要超过700度。

选用合理的焊接方法, 这是减少焊接变形的一个重要措施, 同时选用合理的焊接顺序, 亦是如此。针对不同结构的构件, 所需的焊接方法是不一样的。

总之, 焊接变形能够在一定程度予以削减, 对于无法回避的那种焊接变形, 要运用恰当的矫正方式去矫正, 如此方可使其达成相符产品质量的要求。
