当下, 钢结构于厂房建筑里已然有着极为广泛的运用, 钢结构厂房最为主要的构成部件是焊接H型钢柱, 还有钢结构厂房构成部件里的梁, 以及钢结构厂房构成部件内部的撑。这些部件于制作进程当中均存在着焊接变形方面的问题, 要是焊接变形并未得到矫正处理, 那么不但会对结构整体安装造成影响, 而且还会致使工程的安全可靠性有所降低。焊接形成的钢结构所产生的变形超出了技术设计所允许的变形范围, 理应想法子予以矫正, 从而让其达成契合产品质量要求的状态。在生产进程里被广泛应用的矫正办法, 主要涵盖机械矫正这一方式, 还有火焰矫正这一方式, 以及综合矫正这一方式。然而, 火焰矫正是一项颇具难度、不易操作的工作内容, 一旦方法的掌握出现偏差, 或者温度的控制有所不当, 便会致使构件产生新的、愈发严重的变形情况。所以说, 进行火焰矫正需要拥有丰富的实践经验才行。

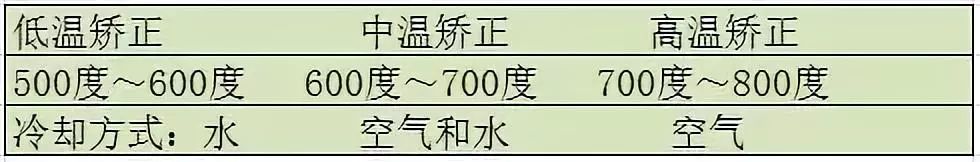

钢结构焊接变形有着各自的种类, 以及火焰矫正的相关情况, 钢结构之内的主要构件在于焊接H型钢柱、梁、撑, 焊接变形常常会运用以下三种火焰矫正方法, 其一为线状加热法,有其二是点状加热法, 其三是三角形加热法, 下面会介绍针对不同部位的施工方法, 以下是火焰矫正时的加热温度, 其材质乃是低碳钢, 注意这件事情, 火焰矫正的时候加热的温度不应该过高, 过高的话会致使金属变脆, 进而影响冲击韧性, 对于16Mn在高温矫正的时候不可以用水冷却, 涵盖厚度或者淬硬倾向较大的钢材。

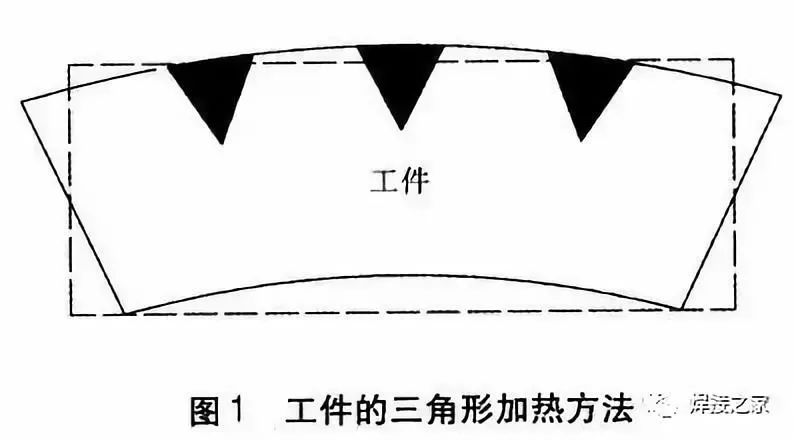

1.1翼缘板的角变形, 矫正H型钢柱、梁、撑的角变形, 于翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下）, 留意加热范围不超过两焊脚所控制的范围, 故而不用水冷却, 线状加热时需注意: （1）不应在同一位置反复加热；（2）加热过程中不要进行浇水, 这两点是火焰矫正的一般原则。1.2柱、梁、撑的上拱与下挠及弯曲, 一、在翼缘板上, 对着纵长焊缝, 由中间向两端作线状加热, 便可矫正弯曲变形。为防止出现弯曲以及扭曲变形, 两条加热带得同步开展, 能够采用低温矫正或者中温矫正法, 这种办法有助于减少焊接内应力, 不过这种办法在纵向收缩之际存在较大的横向收缩, 比较难以把控 , 二、在翼缘板上进行线状加热, 于腹板上进行三角形加热。

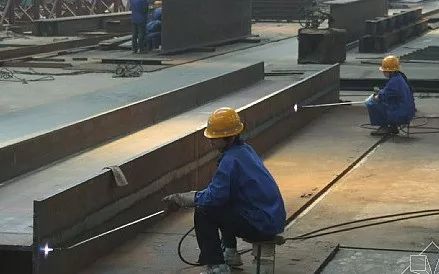

使用这种方式矫正柱、梁、撑的弯曲形变, 成效极为显著, 横向线状加热宽度通常在20至90mm选取, 板厚较小时, 加热宽度需更窄些, 加热进程应由宽度中间朝着两边延展。线状加热最好由两人同时开展操作, 接着分别加热, 三角形的宽度不应超出板厚的2倍, 三角形的底与对应的翼板上线状加热宽度相同。加热三角形由顶部起始, 随后从中心向两侧拓展, 一层一层加热直至三角形的底。加热腹板时温度不可过高, 不然会导致凹陷变形, 极难修复。注意, 上述三角形的加热方式, 同样是适用于构件的旁弯矫正过程的。在进行加热的时候, 应当采用中温以便进行矫正, 而且浇水的量要少。
1.关于3柱、梁、撑腹板出现的波浪变形, 进行矫正时, 首先得找出那凸起的波峰, 接着采用圆点加热法并配合手锤来矫正。加热圆点的直径通常是50至90mm, 要是钢板厚度或者波浪形面积比较大, 那么直径也应当放大, 可依据d＝（4δ＋10）mm（其中d是加热点直径；δ是板厚）计算得出的值来加热。烤嘴从波峰开始作螺旋形移动, 运用中温矫正。当温度达到600至700度时, 把手锤放置在加热区边缘处, 然后用大锤击打手锤, 让加热区金属接受挤压, 冷却收缩之后被拉平。进行矫正操作之时, 应当防止出现过大的收缩应力, 在结束对一个圆点的矫正之后便开展对第二个波峰点的加热, 其方式与前面相同, 为了促使冷却速度进一步加快, 能够针对Q235钢材实施加水冷却这一举措, 这样的矫正方式归属点状加热法的范畴, 加热点的具体分布可以呈现为梅花形或者链式密点形, 要注重温度不可以超出750度。
2结语, 火焰矫正引发的应力, 跟焊接内应力一样, 都是内应力。不恰当的矫正所产生的内应力同焊接内应力以及负载应力叠加起来, 会致使柱、梁、撑的纵应力超出允许应力, 进而造成承载安全系数降低嗯。所以, 在钢结构制造当中一定要谨慎小心, 尽可能运用合理的工艺措施去减少变形, 矫正的时候尽可能选用机械矫正。倘若非得采用火焰矫正, 那就得留意下面这些要点: 第一, 烤火的位置绝不能够处在主梁最大应力截面的附近；第二, 矫正之处的烤火面积于同一个截面上绝不能太大, 得挑选多个截面；第三, 适宜运用点状加热的方式, 借此改良加热区的应力状态；第四, 加热的温度最好别超过700度。
暂无评论内容
