火焰矫正法基本概念123加热位置的确定加热温度的控制

基本概念01

专门针对基本概念来说, 火焰矫正法实则是借助可燃气体跟助燃气体混合之后燃烧所释放出的热量, 来针对变形件的局部区域展开加热操作, 进而让该部位产生压缩塑性的那种形变, 如此一来使得伸长的那部分位置在冷却以后局部呈现缩短状态, 并且借助收缩本身所诱导出现的形变来抵消因焊接而引发的变形情况。通常情况下它仅仅适用于低碳钢以及16Mn钢这两种钢材。

首先, 对于中碳钢、高合金钢、铸铁还有有色金属这类脆性比较大的材料, 因其冷却收缩变形会致使产生裂纹, 所以是不宜采用基本概念的；其次, 对于机械没办法矫正的变形处, 特别是大型钢结构出现的变形情形, 采用火焰矫正能够达到较好的效果哦。

要想保障基本概念, 提升火焰矫正效果, 得先确定精准无误的加热位置, 再者挑选恰当合适的加热温度, 然后选准适宜的加热方式。

加热位置的确定02

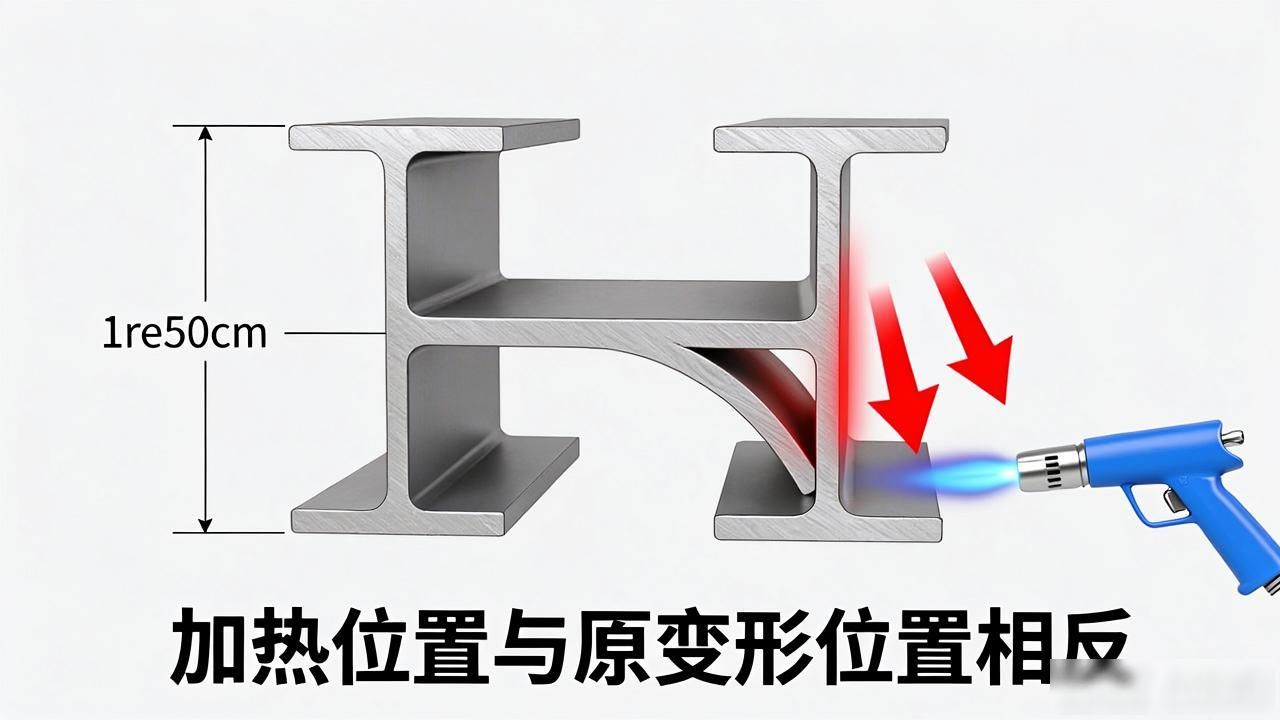

准确确定加热位置, 这对矫正效果而言是关键所在, 若加热位置确定得不合适, 那么不但无法矫正原有的变形情况，相反的还会增添新的变形状况。加热位置的挑选要依据具体的钢结构变形种类以及截面形状来予以确定, 像是H型钢产生上挠时, 选择加热位置通常与原变形位置是相反的。

遵循杠杆定律来确定加热位置的矫正, 火焰距离中性轴越远, 矫正力便越大。加热点的确定, 须在焊件变形大小的基础上, 变形大时, 加热点要选在离中性轴稍远之地, 变形小时选在离中性轴稍微近一点之处, 切不可过分矫正, 导致状况不佳。

加热温度的控制03

矫正加热温度之控制时, 需把控好加热温度, 若温度过高, 会致使金属材料晶粒变粗大, 进而令钢结构力学性能降低, 若温度过低, 矫正效果则差。故而, 要根据钢结构材质、厚度、截面形状等来控制好加热温度。

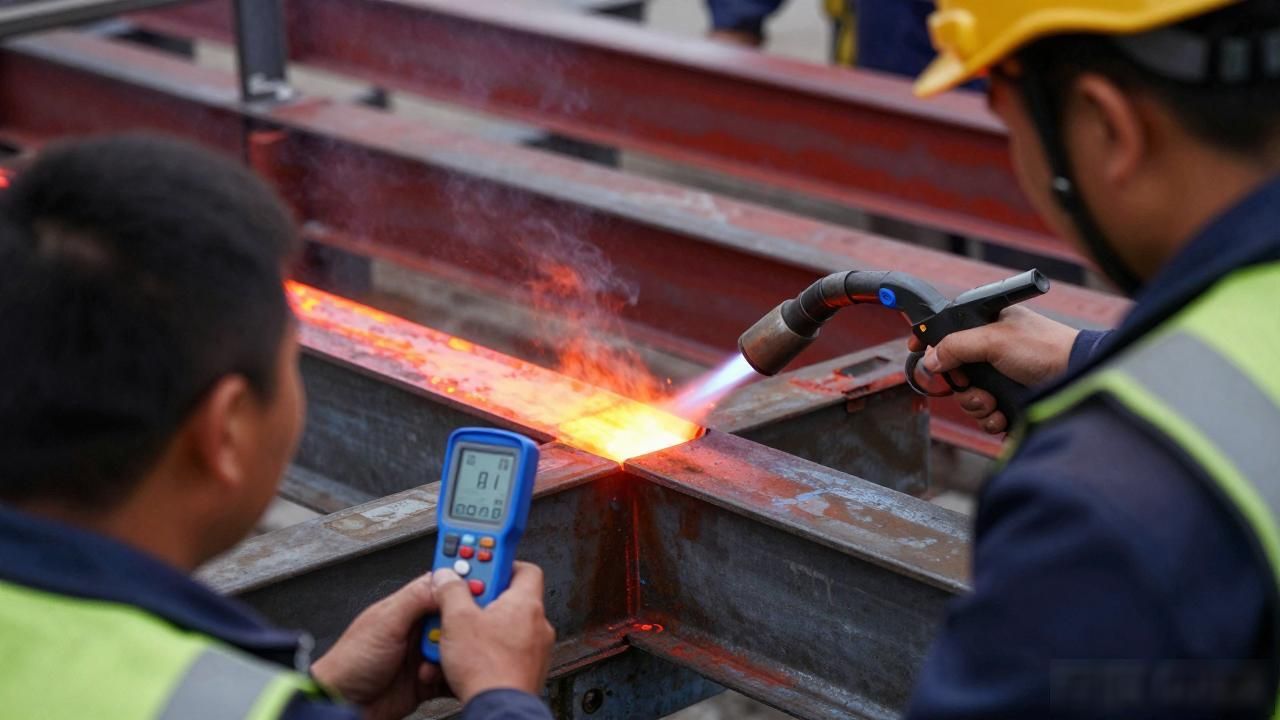

结构钢最为常见的加热控制温度, 通常是被牢牢限制在600~800℃这个范围之内的。现场进行温度测量这个行为, 一般所采取的举措是借助眼睛去仔细观察加热部位所呈现出的颜色, 进而大概地去判断加热部位此时此刻的温度情况。

为你改写如下: 与温度相对应的钢材表面部分颜色情况是, 深褐色对应的是550～580℃时的态势, 暗樱红色对应的是650～730℃时的状况, 淡樱红色对应的是800～830℃时的情形, 褐红色对应的是580～650℃时的模样, 深樱红色对应的是730～770℃时的姿态, 亮樱红色对应的是830～960℃时的状态。
