焊接符号大全对施工人员到底有多重要, 这还用我说吗, 根本不用多说了。设计员完成了图纸设计工作, 施工人员依据该图纸去进行施工, 而一旦出现哪怕极其微小的差错, 就都会招致建筑方面极为巨大的损失。所以不管是身为施工员之人还是身为设计师之人, 都务必要牢牢记住焊接符号大全, 唯有如此才能够确保工期得以顺利推进。贤集网的小编于今日便是想要极其详细地跟大家分享一番某些常见的符号。各位施工员以及设计师必定得好好收藏起来。

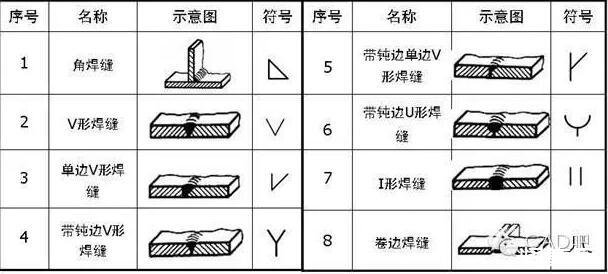

焊接符号大全系由一个个小小的焊接符号所构成, 这些符号标注出施工的方法, 施工的尺寸以及施工的手段。虽说看上去密密麻麻难以分辨, 然而依旧存在其规律可供寻找。焊接符号大多由基本符号与指引线组成, 在必要之时还能够加上一些辅助或者补充的符号。基本符号有十三个, 大多用于表示焊接面的形状。

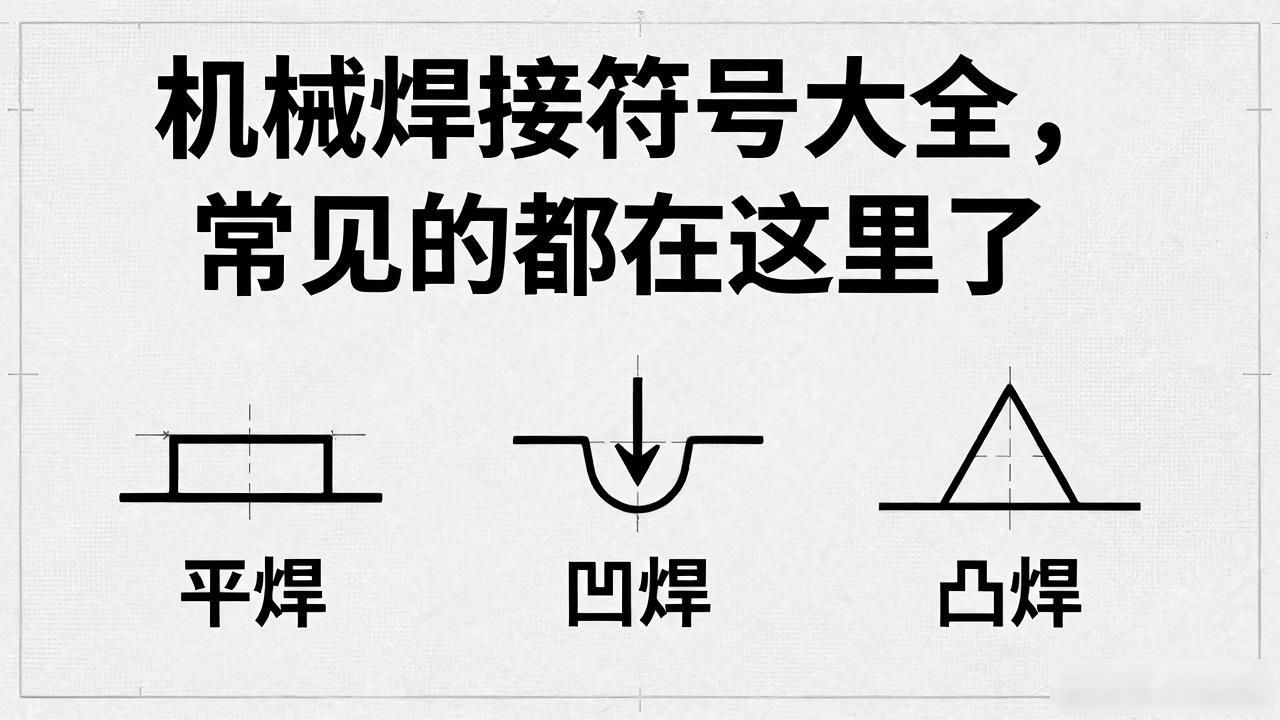

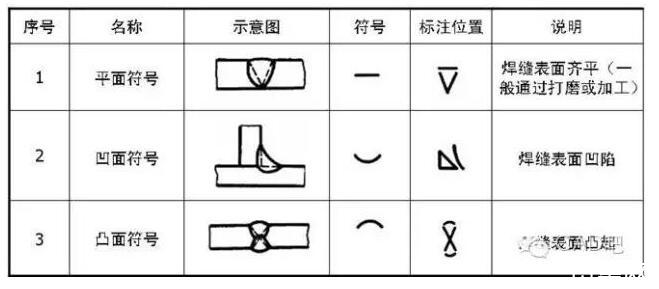

焊接辅助符号存在三种情况, 其分别代表的是, 焊件的焊接表面呈现平的状态, 又或者展现为凹陷的情形, 不然就是突起的状况。然而, 通常情况下是不会被用到的, 所以在机械图纸上面, 很少能够见到它的踪迹。

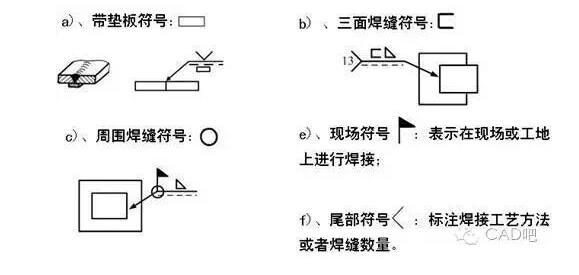

反而焊接补充符号相对更常见, 比如说, 用圆圈表示焊接需围绕工件周围开展, 比如说, 用矩形表示焊接底部设有垫板, 比如说, 有一个黑色小旗子表示在现场进行焊接。补充符号总共是五个。
还有一些特殊符号，适用于特殊情况，一共有四个。
大全之中有焊接符号, 指引线必然是不可缺的, 一般而言, 指引线由两条线与一个箭头构成, 两条线, 一条是虚线，一条是实线, 要是属于双面焊接或者对称焊接, 那就都采用实线；焊接所标注的位于箭头的哪一侧, 也决定了基本符号应当在基准线的哪一侧, 要是焊接处于接头的箭头那一侧, 基本符号便标在实线那里, 要是焊接处于非箭头那一侧, 基本符号便标在虚线那里。而且箭头能够标在接头或者非接头那一侧, 只准许弯一次。

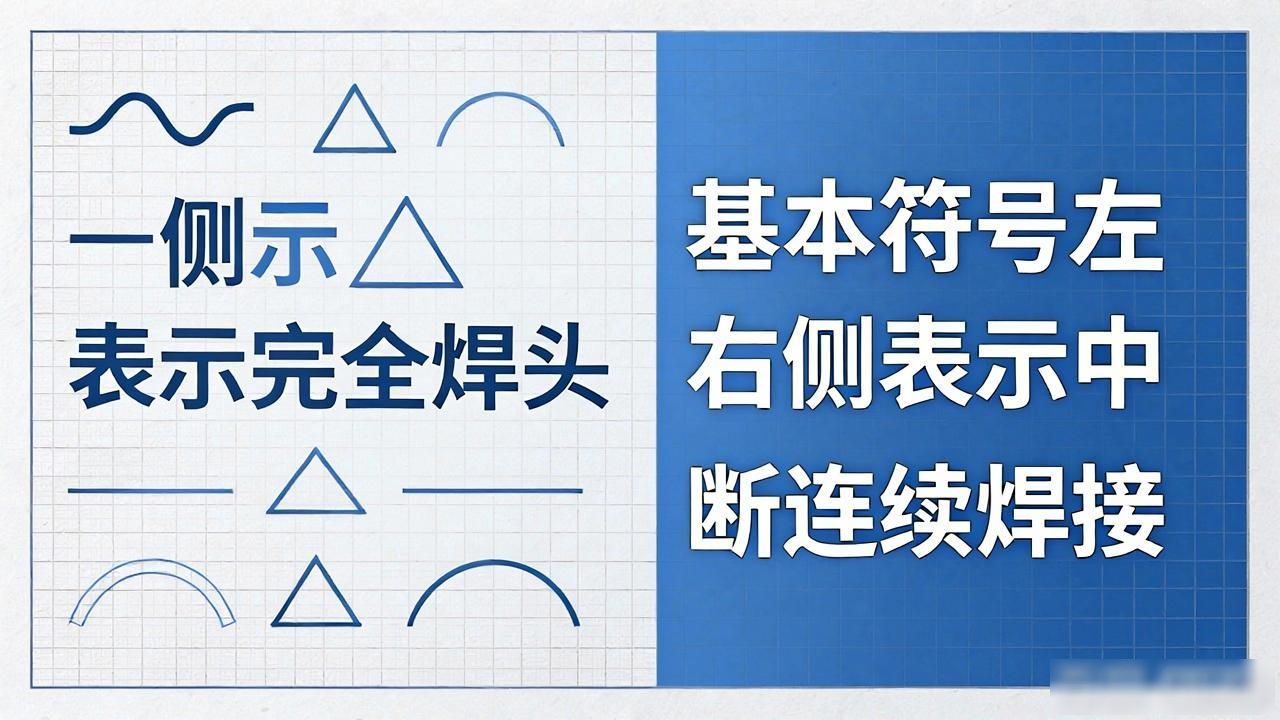

有时候, 倘若焊接尺寸数量不是特别多的情形下, 能够直接于焊接符号之上加以标注, 要是数量相当多的话, 那就会绘制一张机械制图以此来进行标注。尺寸符号总共存在十六个, 在标注之时是需要留意的, 要是在基本符号的左侧, 那就意味着要实施完全焊头的操作, 反过来讲的话, 那就表示能够中断连续焊接。用于表示数量的符号一般而言是标注在尾巴部位。而用于表示角度、间隙的符号要把它们置于上侧或者下侧, 用于表示长度的符号要放置在右侧, 用来表示尺寸的符号放置在左侧。
焊接符号大全，大家一定要好好记住哦，这个还是很重要的呀。
