于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字予以表示 , 标注于指引线的尾部。常用焊接方法代号呈现于表 3 -9 所示。要是属于组合焊接方法, 则可用 “/” 加以分开 , 左侧代表正面 （或盖面）的焊接方法 , 右侧代表背面 （或打底）的焊接方法。比方说V形焊缝先是采用钨极氢弧焊进行打底 , 随后用手工电弧焊进行盖面 , 所表示的即为 141/111。
焊缝符号标注示例, 见, 图3-2, 1所示, 该图, 呈现的是, V形坡口对接焊缝, 其背面, 进行封底焊, 正面焊缝, 表面要求齐平，并, 焊接方法, 打底焊, 采用手工钨极氮极焊, 盖面焊, 以及封底焊, 则, 选用手工电流弧焊, 标点符号。
焊接方式代号
焊接符号表示方法

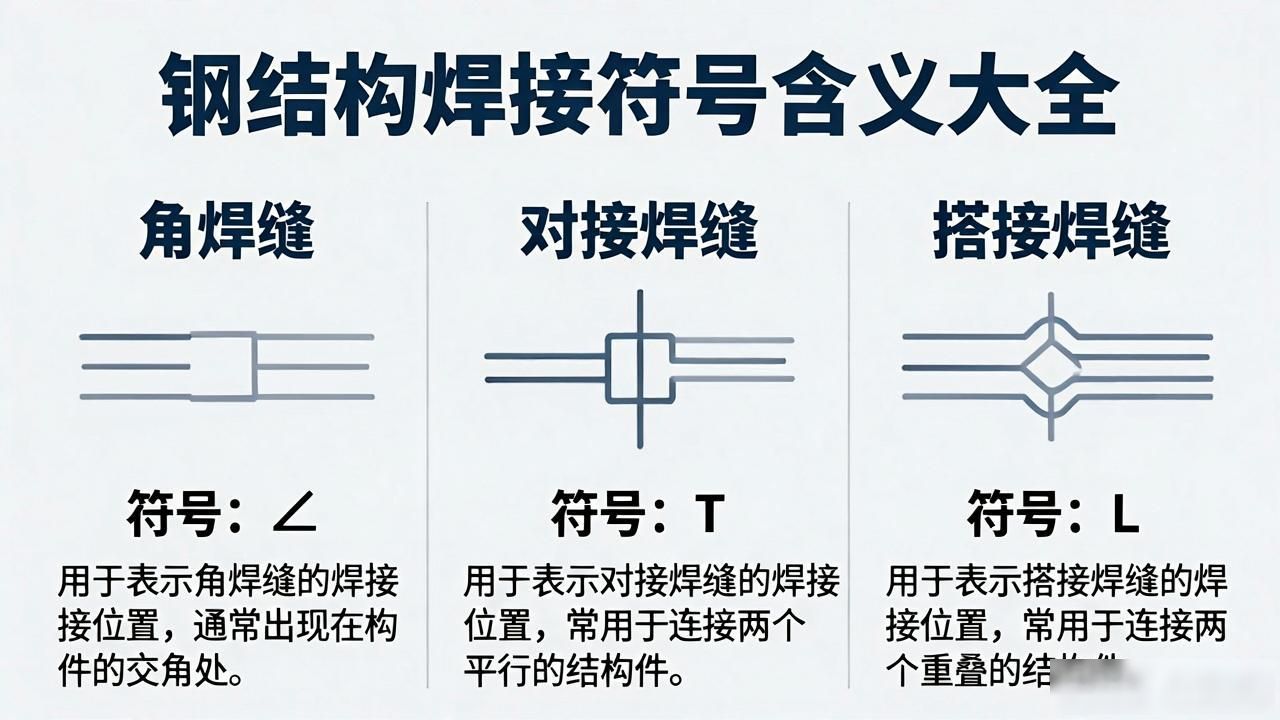

钢结构焊接符号是按照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属建筑学科, 它属于建筑行业, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、是由箭头以及两条基准线共同组成了焊缝的引出线, 其中一条呈现为实线, 而另一条呈现为虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般应当与图样的标题栏平行, 只是在特殊条件之下才与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线必须指向带有坡口那一侧的工件。
6、基本符号和补充符号, 和基准线相交, 或者相切, 那些与基准线重合住的线段呢, 是要用粗实线来进行表示的。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 除尾部符号外的补充符号是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求都是一样的, 才能够只挑选一处去标注焊缝的符号与尺寸。并且还要加注“相同焊缝的符号”, 这个相同焊缝符号乃是3/4圆弧, 绘制在引出线的转折之处。
对于同一图形之上, 存在数种相同缝焊之处, 能够把焊缝予以分类编号, 标识于尾部符号之内, 分类编号运用A、B、C以及诸如此类情况, 在同一类焊缝当中可以挑选一处标注代号。

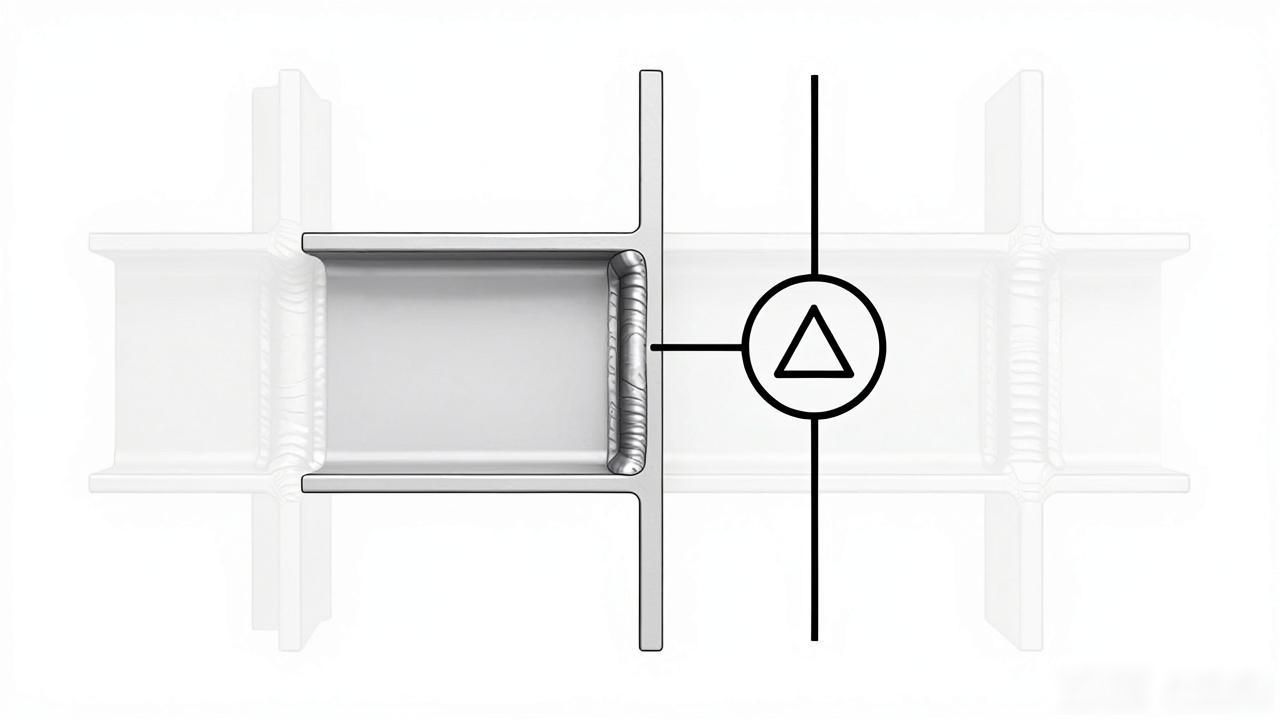

9、应按图1-38方式标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑了的圆圈, 此圆圈画在引出线的转折之处。
10、使用形状之中较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 能够不采用引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸值K。
11、仅在连接长度之内, 只是局部的区段存在焊缝时, 是要按照图1 – 40进行标注的。此处的K, 它所代表的是角焊缝的焊脚尺寸。
12、若焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注期间, 于焊缝之处添加中实线以此来表明可见焊缝, 又或者添加栅线用来表明不可见焊缝。
13、相互进行焊接的两个焊件 , 当处于单面焊并且带有双边不对称坡口焊缝的情况时 , 此时引出线箭头会指向较大坡口的那个焊件。
14、用圆圈表示的围焊缝符号, 是环绕工作件周围的那种, 它画在引出线的转折处，而且要标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此间进行焊接时, 其焊缝不可当作双面焊缝去进行标注, 焊缝符号以及尺寸应当分开进行标注。
16、于施工现场开展焊接操作的焊件, 其焊缝要标注“现场焊缝”符号 , 现场焊缝符号是涂黑的三角形旗号 , 它绘于引出线的转折之处。
17、焊件有两个, 它们相互焊接, 其中只有一个焊件带有坡口, 比如这种情况叫单面V形, 此时引出线的箭头, 所指向的就是那个带坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

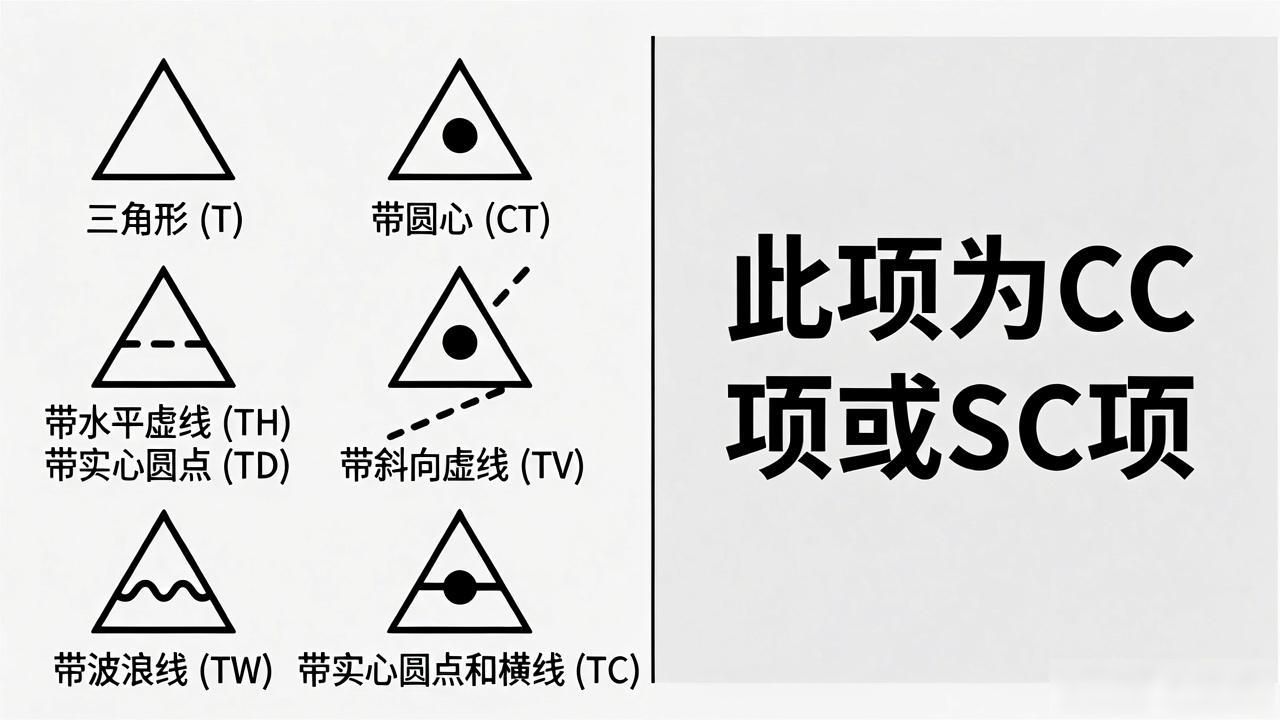

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
