各类焊接图纸符号解读，助你轻松入门

站在初学者之列望向焊接图纸的景象, 仿佛是在面对读天书那般令人费解。鉴于助力大家实现更优理解的目的, 此文会针对各类焊接图纸符号展开详尽解读。首先, 我们要着手介绍基本坡口符号, 它可是焊接图纸里关键元素当中的一个。

焊接图纸符号标注详解

于焊接结构图样里, 焊接方法的表示依循国家标准 -85, 借阿拉伯数字予以标注, 一般放置在指引线的尾部。常用的焊接方法代号像表 3 -9 所呈现的那样。针对复杂的组合焊接方法 , 能够用 “/” 加以分隔 , 左边代表正面 或者盖面的焊接方式 , 然而右边表示背面 或者打底的焊接方式。比如 , V 形焊缝也许先运用钨极氢弧焊来打底 , 接着拿手工电弧焊去盖面 , 其标注形式为 141/111。

除此之外, 焊缝符号以及焊接方法代号的标注方式也是极为关键重要的。有一个V形坡口对接焊缝的实例, 由图3-21呈现了出来。这个例子中，背面是采用封底焊的, 正面焊缝呈现的是表面齐平情形。此焊缝的打底焊选用的是手工钨极氮弧焊, 盖面焊以及封底焊采用的是手工电弧焊。凭借这些详尽的标注, 读者可以更透彻清晰地领会焊接图纸里的每一处细节。

钢结构焊接符号详解

钢结构焊接符号的绘制, 是遵循国家标准GB324一1988《焊缝代号》的, 在建筑学科领域当中, 钢结构焊接符号常常是会同建筑符号、型钢符号、螺栓符号以及铆钉符号等, 相伴出现的, 了解钢结构焊缝符号的表示方法以及相关规定, 对于准确解读焊接图纸而言, 是至关重要的。

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条是实线, 另一条是虚线, 并且这两条线都是细线类型。

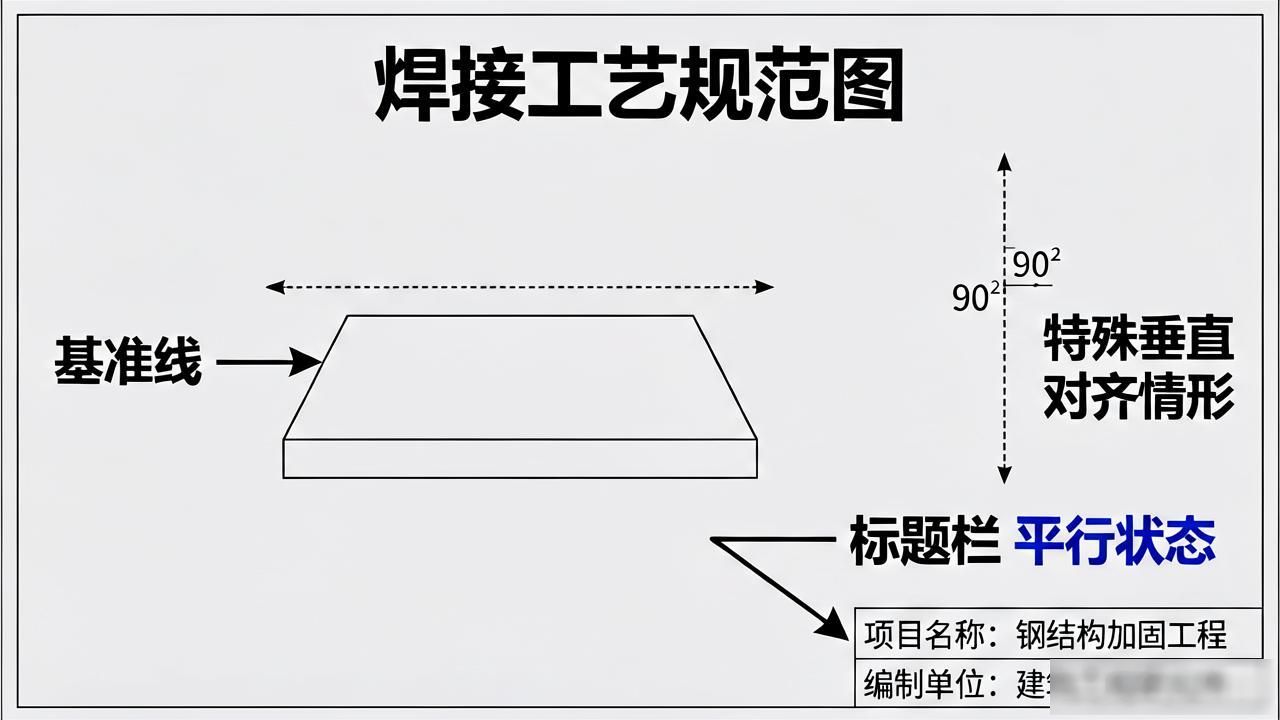

2、基准线的虚线, 它能够绘制在实线的上方, 也能够绘制在实线的下方, 一般情况下它应该跟图样的标题栏保持处于平行状态, 只有在特殊情形情况下才被允许垂直对齐于标题栏。

3、如果焊缝处在接头的箭头那一侧, 那么基本符号要标注在基准线的那条实线边；要是焊缝在处于接头的箭头所指方向的另一侧, 这样的话基本符号会标注在基准线的那条虚线面。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线跟焊缝的相对位置没有特别的要求, 不过当标注单边形焊缝时, 箭头线要指向带有坡口的那一侧工件。

6、基准线应交或切基本符号还有补充符号，要是和基准线重合了, 那么线段就用粗实线来表示。

7、焊缝的基本符号是粗实线 , 辅助符号是粗实线 , 补充符号（除尾部符号外）是粗实线 , 尺寸数字通常也是粗实线 , 然而尾部符号是细实线。尾部符号用来标注焊接工艺和方法等来标注的。

8、在相同的图形里, 当焊缝的形式如同某特定样式, 断面尺寸符合一定标准, 辅助要求处在同样状况, 只需于一处表明焊缝的符号以及尺寸, 并额外 “相同焊缝的符号”, 此符号呈现为 3/4 圆弧这种形态, 位置绘制在引出线的转折之处。要是图形当中出现数种相同的焊缝, 能够对焊缝展开分类编号, 然后标注在尾部符号内部, 编号采用 A,B,C 这般的字母顺序, 在同一类别焊缝里面同样能够挑选一处来进行标注。

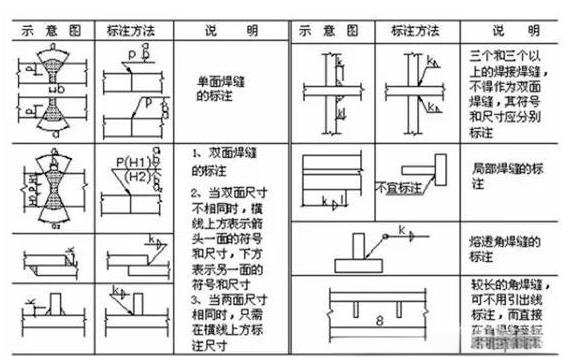

9、应参照图1-38, 来进行熔透角焊缝的标注方式。这种, 其符号是为一个涂黑的圆圈, 要画在引出线的转折部位上的呀。

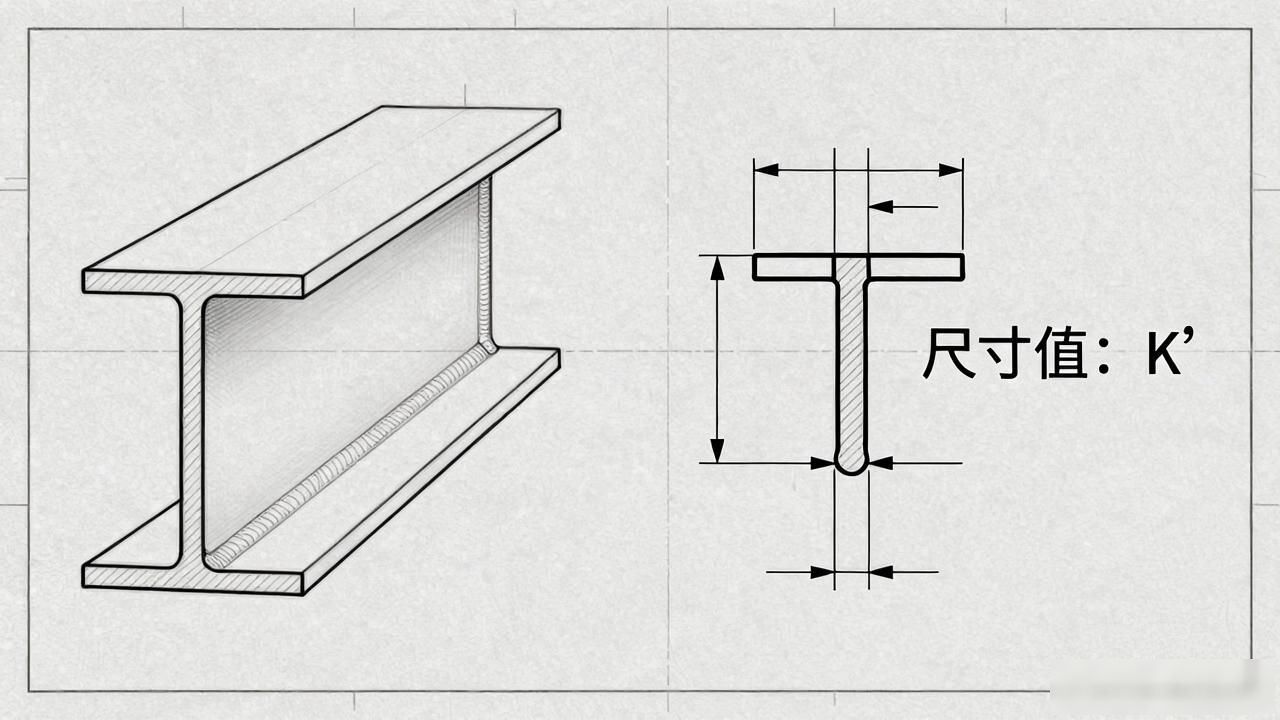

10、对于那种长度比较长的角焊缝, 像焊接实腹钢梁的翼缘部位的焊缝, 它是不需要运用引出线来做标注的, 而是能够直接在角焊缝的旁边表明焊缝尺寸的值K。

11、假如连接长度范围当中, 只是有一部分的区段存在着焊缝, 那么就应根据所展示的图1- 40来开展标注。在此状况下, K用来表示角焊缝的焊脚尺寸。

12、当焊缝的分布呈现出不规则情形的时候, 除开将焊缝符号进行标注之外, 还需要在实施焊接之处增添恰当的线条以此来进行区分。举例来说, 采用实线是为了表明能够看见的焊缝, 而运用栅线则是用来表示无法看见的焊缝。

13、在两个焊件彼此实施相互焊接的情形下, 并且是运用单面焊这一方式且带有双边不对称坡口焊缝时, 引出线的箭头应当指向坡口尺寸较大的那个焊件。

14、那种环绕着工作件周围的围焊缝符号, 是用圆圈来表示的, 并且这个符号应该被绘制在引出线的转折位置之上, 与此同时, 还要标注好它的那个焊角尺寸K。

15、在三个或者超过三个的焊件彼此进行焊接之际, 不可以把它们的焊缝当作双面焊缝来予以标注, 在这种情况下, 需要分别针对每个焊缝开展符号以及尺寸的标注。

16、在建设工程项目实地开展的焊接作业当中, 那进行焊接所形成之焊缝, 必须要专门标记为称作“现场焊缝”的符号, 此符号是以颜色熏黑的呈现三角形模样的旗号来予以表示的, 而且应当绘制在引出线出现转折的地方。

17、于相互焊接的两个焊件里头, 要是仅有一个焊件带有坡口, 像单面V形坡口这种情况, 那么引出线的箭头应当是指向带着坡口的焊件的。

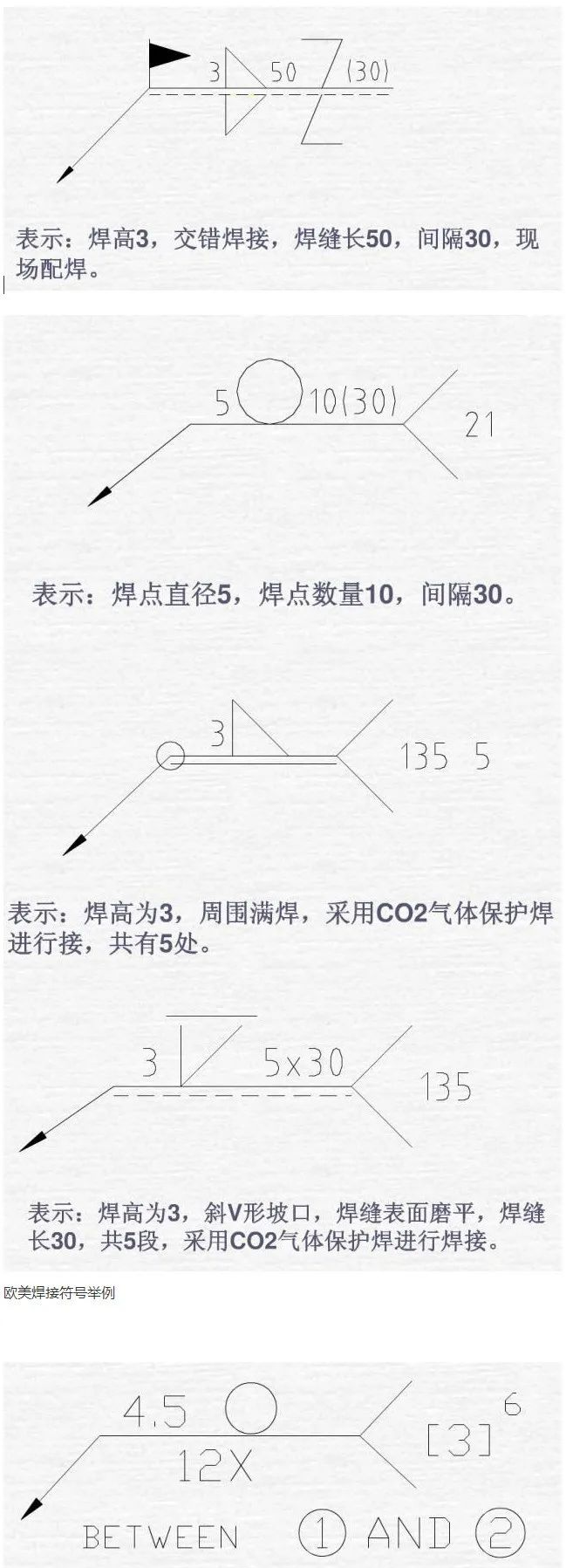

4.5——用于表示焊点的直径。

【3】依据图示, 这个符号表明, 该焊缝归属CC项或者SC项里的某一个。

6——-此符号代表该焊缝属于第六个CC项或SC项。

①号与②号两点之间的焊点位置, 是由①AND②——这个符号来表示的。

12X——该符号代表在两点之间，存在12个焊点。

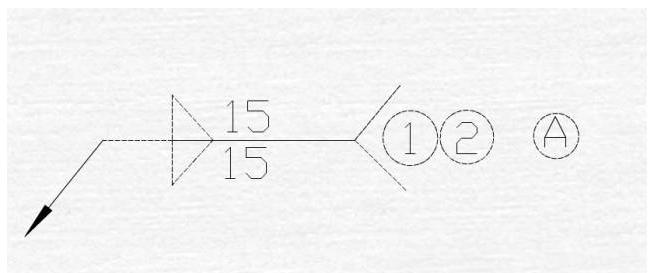

接下来，我们来看一些日本焊接符号的实例：

A——该符号在图示中代表关键或重要特性。
