焊接专业必须掌握的基础知识

作为材料连接关键工艺的焊接, 于现代工业里有着广泛运用, 不管是机械制造领域、建筑施工领域, 又或是航空航天等领域, 焊接技术均发挥着不可替代的作用, 以下会依焊接原理、工艺、材料、设备以及安全等多个方面, 系统地去阐述焊接专业必须要掌握的基础知识。

一、焊接基本概念

焊接定义

有一种加工方法叫焊接, 这种方法, 是要通过加热, 或者加压, 又或者是加热和加压两者一起用才行的。而且, 在采取这种方法的过程中, 是可以使用填充材料的, 也可以不使用填充材料。它能够让两个或多个彼此分离的金属工件之间形成原子间结合, 最终连接成一个整体。这个过程要借助外部能量, 借助外部能量来干嘛, 要打破金属原子间原本存在的束缚。打破束缚之后, 促使它们在新的位置相互靠近, 然后形成稳定的化学键, 以此来实现永久性连接。

焊接分类

熔焊, 是借助局部加热让焊件接头部位达成熔化状态, 于不加压情形下, 填充金属（或者不填充金属）跟母材熔合从而形成焊缝, 冷却凝固之后达成连接。像电弧焊, 是以电弧作为热源, 属于应用广泛的熔焊方式, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；再有气焊, 它利用可燃气体跟助燃气体混合燃烧的火焰当作热源；还有激光焊, 是以高能量密度的激光束作为热源；另外等离子焊, 是利用等离子弧作为热源。

压焊, 是在焊接进程里, 对焊件施加压力, 此压力施加时存在加热或不加热两种情况, 借助这种方式让焊件产生塑性变形, 经由原子间的扩散以及再结晶达成连接。举例说明, 电阻焊是借助电极施加压力, 依靠电流通过接头接触面以及邻近区域所产生的电阻热来加热；摩擦焊是利用焊件接触端面相对旋转运动产生的摩擦热；扩散焊则是在一定的温度以及压力条件下, 使待焊表面相互接触, 借由原子扩散来实现连接。

钎焊, 有着这样独特方式: 所采用的是那种比母材熔点要低的金属材料当作钎料, 会把物件和钎料加热到那样一种温度状况，具体是高于钎料熔点、与此同时低于母材熔点, 借助液态钎料去润湿母材, 通过填充其接头间隙然后和母材展开相互扩散以此达成连接, 它又被划分成软钎焊, 像锡焊, 其钎料熔点低于450℃ , 以及硬钎焊, 像银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源的类型方面, 焊接热源呈现出多样的状况, 其中电弧热具备能量集中的特点, 能够迅速地对焊件的局部实施加热；电阻热是依靠电流经过电阻进而产生的；激光作为一种有着高能量密度的热源, 能够达成快速加热并使之熔化的效果。

关于热输入的计算, 其公式是Q等于UI除以v, 其中Q代表热输入单位是J每cm, U表示电弧电压单位是V, I指焊接电流单位是A, v为 焊接速度单位是cm每秒。对于保证焊接质量而言合理控制热输入极为关键, 要是热输入不恰当就会致使焊件出现过热以及未焊透等状况。

存在温度场分布情况, 焊接之际, 焊件各个点的温度会随着时间以及空间而发生变化, 进而形成温度场, 靠近热源中心的地方温度是最高的, 其分布受到多种因素的影响, 了解温度场对于预测焊接热应力、变形以及组织转变是有帮助的。

焊接冶金反应

焊接热源发挥作用, 致使焊件以及填充金属得到熔化, 进而形成熔池, 熔池的形状、尺寸还有存在时间, 对焊接质量起到影响作用, 其形成过程当中, 存在强烈热对流以及物质传输, 这使得化学成分以及温度分布呈现不均匀状态。

气体跟熔渣有着这样的作用, 焊接时所产生的气体, 像CO₂、Ar这些, 能够对熔池起到保护效果, 避免有害气体入侵。熔渣会覆盖在熔池的表面, 它有着多种功能, 能隔离空气来保护熔池, 还具备脱氧、去硫、去磷等效果, 同时能让焊缝成型条件得到改善, 就是这样的作用。

焊缝金属有着结晶以及相变的情况, 在熔池进行冷却凝固这个时候, 焊缝金属会历经结晶, 并且还要经过相变, 结晶是从熔池边缘朝着中心生长的，这种情况之下可能会产生偏析, 冷却过程里的固态相变产物组织以及性能是取决于冷却速度、化学成分等因素的, 通过控制焊接工艺参数能够调整结晶以及相变过程。

焊接缺陷成因

气孔是这样一种情况, 熔池中的气体, 在凝固之前没有逸出, 而是残留了下来, 在焊缝处形成了空穴, 其原因涵盖焊接材料受潮, 焊件清理不干净, 焊接工艺参数不当等, 它会使得焊缝强度降低, 还会让焊缝致密性下降。

夹渣是这样一种情况, 熔渣残留在焊缝从而形成缺陷, 其产生原因多种多样, 比如焊接电流太小, 还有层间清渣不够彻底, 以及焊条角度不合适等, 它会使得焊缝有效截面积降低, 进而导致应力集中。

裂纹, 属于严重焊接缺陷, 热裂纹乃是在焊缝金属冷却至固相线附近高温区域时产生的, 其产生与低熔点共晶物, 以及焊接工艺等因素大有干系；冷裂纹是在焊接接头冷却至较低温度之际产生的, 和氢含量, 还有淬硬组织、残余应力存在关联；再热裂纹是于焊后焊件再次被加热的时候产生的, 其产生和沉淀相析出, 以及晶界强化等情况有着紧密联系。

未熔合, 它指的是焊缝金属跟母材之间, 亦或是焊缝层间没有完全实现熔化结合, 其产生的缘由在于焊接电流过小, 在于速度过快, 在于坡口角度过小等情况, 这种情况会对焊缝强度以及密封性造成影响。

接头根部在焊接时, 并不完全熔透, 这种情况被称为未焊透, 它是由于焊接电流过小, 速度过快, 坡口角度不是很大, 钝边过大等多种因素所造成的, 会致使焊缝承载能力下降, 还会引发应力集中。

三、焊接材料

焊条

分类, 是按照药皮性质来划分的, 分为酸性焊条以及碱性焊条。酸性焊条的药皮当中, 含有大量的酸性氧化物, 其电弧稳定, 飞溅小, 脱渣容易, 对杂质的敏感性低, 适用于一般低碳钢以及低合金钢的焊接, 例如E4303这种情况；碱性焊条的药皮内, 含有大量的碱性氧化物以及萤石, 它脱硫、脱磷的能力强, 焊缝力学性能良好、抗裂性强, 可就是电弧稳定性差, 对杂质敏感, 常常被用于重要低合金钢以及合金钢的焊接, 像E5015就是如此。

牌号解读, 以E6010为例, “E”显示为焊条, “60”体现为熔敷金属最小抗拉强度是60（约）, “1”指明适用于全位置焊接, “0”表明药皮类型以及电流种类, 是高纤维素钠型药皮, 直流反接。

焊丝与焊剂

实心焊丝, 像ER70S – 6这种, 其中“ER”所代表的便是实芯焊丝, “70”表明的是熔敷金属最小抗拉强度为70 , （大概） , “S”指的是焊丝, “6”是化学成分分类代号, 它被用于碳钢和低合金钢气体保护焊。

药芯焊丝, 比如说E71T – 1这种, 其中“E”代表焊条, “7”意味着熔敷金属的最小抗拉强度能够达到70, （大概是）, “1”表示能适用于全位置进行焊接, “T”则是指药芯焊丝, 后面跟着的数字和字母表达了药芯的类型以及保护气体的种类 , 它的焊接工艺性能出色、生产效率乃是很高的。

存在一种埋弧焊剂, 举例来讲是HJ431 , 其中“HJ”所代表的意义为埋弧焊剂, “4”意味着焊剂里MnO的含量, “3”代表的是SiO₂和CaF₂的含量, “1”表示的是同一类型焊剂当中不同的牌号, 它需要与埋弧焊丝搭配使用, 进而起到保护熔池以及参与冶金反应等方面的作用。

保护气体

惰性气体当中, Ar、He其化学性质稳定, 不会和金属发生反应, 被用于保护焊接区, 氩气经常被使用, 它价格低、密度大, 并且保护效果良好；氦气保护效果更佳, 不过价格昂贵, 用于高熔点金属以及高要求场合。

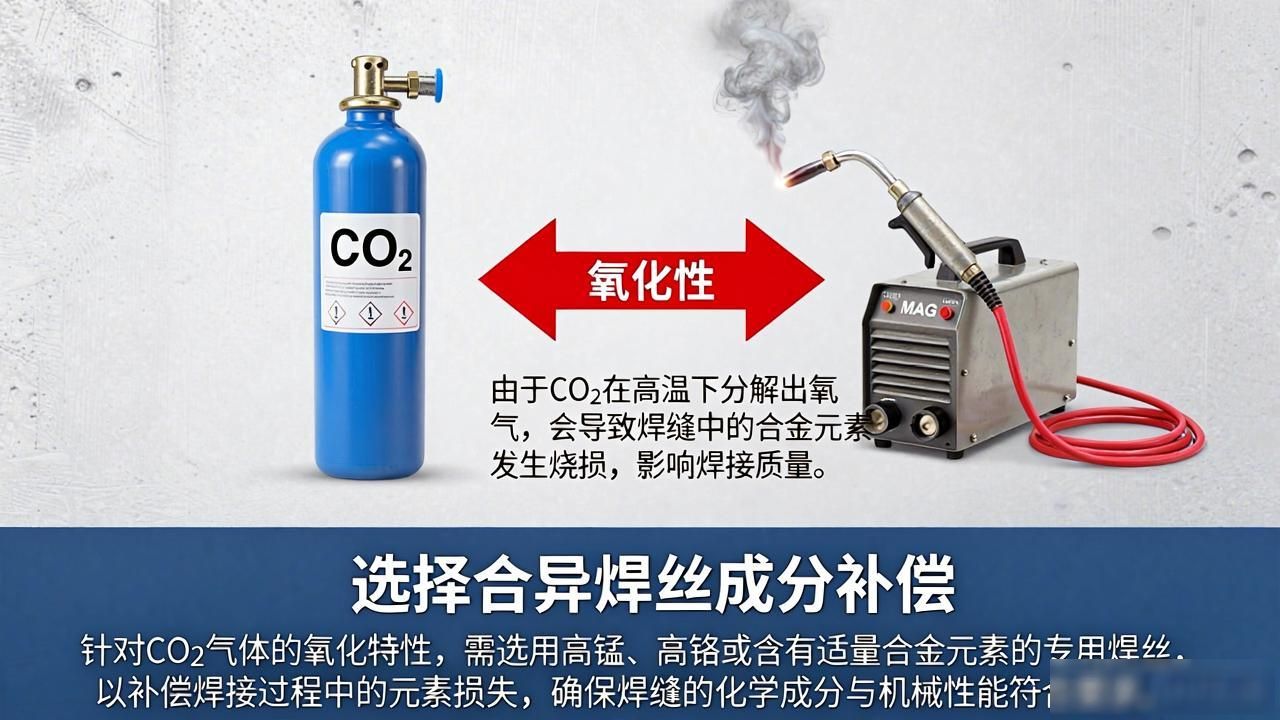

被称作活性气体的, 是CO₂, 它具有氧化性, 可用于MAG焊, 其价格便宜, 而且来源广泛, 不过它将会使得合金元素出现烧损的情况, 所以需要去选择合适的焊丝成分来进行补偿。

混合气体, 像Ar加上CO₂这种, 它同时拥有惰性气体以及活性气体的优点, 能够对焊缝成型起到改善作用, 还能减少飞溅现象, 进而提高焊接质量以及效率, 常见的比例是Ar占80%加上CO₂占20%, 并且可以根据需求进行调整。

四、焊接工艺与参数

关键工艺参数

所涉及对象为电流, 其对焊接质量以及焊接效率存在影响, 其中直流电流具备电弧稳定且飞溅小的特性, 交流电流则有着设备简单以及成本低的特点。电流大小需依据焊件厚度、其材质、接头形式、焊条（焊丝）直径等多项情况来进行选择, 倘若电流过大或者过小, 均会产生焊接缺陷。

电压, 它和电弧长度有所关联, 恰当的电压能够让焊缝宽度以及熔深保持均匀, 如果电压不合适, 就会引起焊缝成型方面出现问题。

焊接速度是指, 在单位时间之内所完成的焊缝长度, 倘若速度过快, 那么便会影响焊接质量以及效率, 而且要是速度过慢也会产生同样的结果, 所以必须依据多种因素来进行合理调整。

电弧长度方面, 短电弧具备热效率高的特点, 并且飞溅小, 对于手工电弧焊而言, 其电弧长度一般会是焊条直径的0.5至1.0倍, 而气体保护焊同样需要对电弧长度进行合适的控制。

坡口形式, 常见的有V型、U型、X型、Y型等, V型加工较为简单, 不过填充金属量多, 适用于薄的焊件。U型根部窄, 填充金属量少, 焊缝的质量高, 适用于厚的焊件。X型和Y型结合了两者的优点, 用于大厚度的焊件, 能够减少变形以及填充金属量。

接头设计

对接接头, 是两焊件端面相对放置来进行焊接, 其受力均匀, 应用广泛, 一般情况下需要开坡口, 并且要保证装配间隙以及错边量。

角接接头, 是两焊件端部构成直角或者近似直角的接头形式, 其主要承受横向载荷, 在焊接环节, 依据焊件厚度以及受力情况, 存在可开坡口进行焊接或者不开坡口进行焊接这两种选择。

其为T型接头, 一焊件的端面跟另一焊件的表面形成直角或者近似直角, 该处受力繁杂曲折, 极易出现应力集中的状况, 通常会采用双面焊这种方式, 或者通过开坡口焊接的办法以此提高强度。

搭接接头, 是两焊件部分重叠进行焊接, 其装配较为简单, 然而受力并不均匀且强度较低, 它被用于受力较小的情况或者是非承载结构, 通过增加搭接长度或者采用塞焊、槽焊等方式能够提高强度。

预热与后热

关于防止冷裂纹的预热温度存在着这样的计算方式, 即依据碳当量来计算预热温度, 由于碳当量越高的情况下, 钢材的淬硬倾向就会越大, 所以需要进行预热, 以此来将冷却速度加以降低, 进而防止冷裂纹出现。其公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15, 这里的元素符号代表着其质量分数, 要按照Ceq值以及焊件厚度等诸多因素去查表从而确定预热温度。

焊件在焊后, 要进行消氢处理, 先将其加热到特定温度, 像250至350℃这样的范围, 之后保温一段时长, 以此让焊缝里的氢能够逸出, 进而防止出现氢致裂纹, 这种处理对于低合金钢和高强度钢的焊接是有适用性的, 特别适用。

五、焊接设备

电弧焊机

交流焊机是那种变压器式的设备, 它会把电网里的交流电经由变压器施行降压操作, 进而获取到适合用于焊接的低电压交流电, 此种焊机的结构表现得较为简单, 制造成本也是比较低的, 然而其电弧稳定性方面相对而言是比较差的。

有一种焊机叫做直流焊机, 它包含整流式与逆变式这两种类型。整流式焊机采用整流元件对交流电进行转换, 使其变成直流电。而逆变式焊机呢, 先是把交流电转化为直流电, 之后再将其逆变为高频交流电, 接着经过降压、整流的操作后才输出适宜用于焊接的直流电, 它具备体积小、重量轻、节能以及电弧稳定性良好等诸多优点。

气体保护焊设备

以连续送进做电极和填充金属的焊丝, MIG/MAG焊机, 其中MIG焊运用惰性气体保护, MAG焊采用活性气体或者混合气体保护, 具备生产效率高的特点, 适用于多种金属材料的焊接。

这是一种名为TIG焊机的器具, 它选取作电极的是高熔点钨棒, 借助惰性气体以此来保护电弧以及熔池, 具备很多显著特点, 比如焊接质量非常高, 电弧相当稳定等等方面的特点, 它经常性配备高频引弧装置, 还有脉冲该有的功能, 凭借这些能够达成更精确的焊接控制效果, 这种TIG焊机适用于焊接有色金属, 还能用到不锈钢以及薄件的焊接当中。

辅助工具

焊枪, 它能够传递焊接电流, 还可以输送保护气体, 并且在熔化极焊接时能引导焊丝, 它的结构以及性能, 会对焊接操作以及焊接质量产生影响。

气瓶, 其作用是储存保护气体, 像氩气瓶、二氧化碳气瓶这类, 要定期进行检查, 并且要开展维护工作, 以此来保证安全使用。

熔化极气体保护焊里的送丝机, 会把焊丝匀速送入焊接区, 送丝速度保持稳定此事, 对于确保焊接质量而言极为重要。

这是一个接地钳, 它能保证焊接的回路接地处于良好的状态, 进而防止触电事故出现, 并且它还有确保焊接电流是稳定的作用。

面罩, 其中的自动变光面罩可行使具备依据电弧光强度施行自动对镜片透光率予以调节的功能, 可切实有效地达成防护焊工眼睛, 成功避免遭受电弧辐射带来的伤害之效, 进而能够实现提升焊接操作所具备的安全性以及舒适性的目的。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 除了热裂纹、冷裂纹、再热裂纹之外, 还有层状撕裂, 它多发生在厚板焊接结构当中, 源于钢板内部存在着分层夹杂物, 在焊接应力的作用之下, 沿着轧制方向产生出阶梯状裂纹。

气孔, 它被划分成氢气气孔、一氧化碳气孔以及氮气气孔等等。不同气体来源致使的气孔, 其形态和分布是存在差异的。比如说, 氢气气孔大多呈现为表面针状。一氧化碳气孔, 大多呈现为内部条虫状。

夹渣, 它涵盖非金属夹渣以及金属夹渣, 其中非金属夹渣有像氧化物、硫化物这类, 金属夹渣则有钨夹渣这种情况, 钨夹渣是在TIG焊的时候, 钨极熔化之后混入到焊缝中的。

咬边是, 因焊接参数选择为不够妥当或者操作方法采用得不恰当, 从而沿焊趾处的母材部位生成沟槽或会出现凹陷, 由此才会削弱焊件有效截面积, 进而造成应力发生集中形成的。

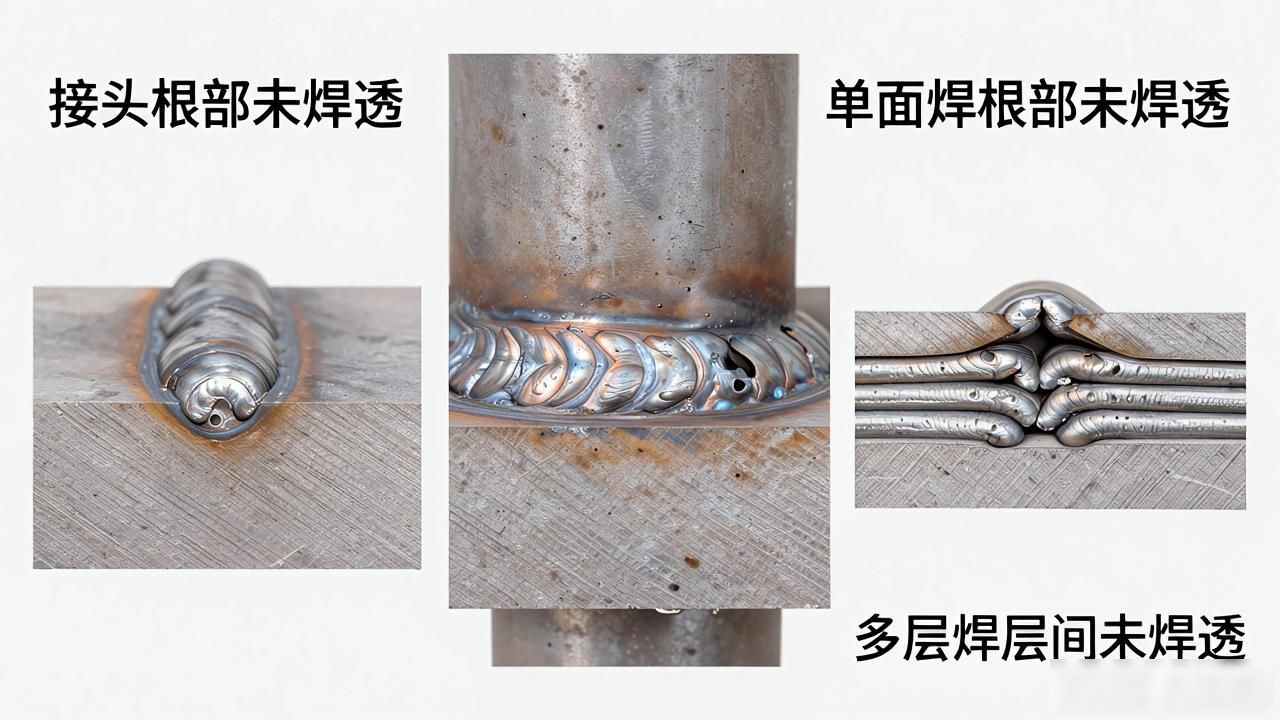

存在未焊透的状况, 接头根部存在未焊透的情形, 除此之外, 还有单面焊根部未焊透的样子, 以及多层焊层间未焊透的状况。

检测方法

对于目视检测（VT）而言, 是要凭借肉眼, 或者借助放大镜这种工具, 以及量规这类工具, 来针对焊缝外观展开检查, 其中涵盖焊缝尺寸, 还有焊缝形状, 另外包括焊缝表面缺陷等情况。

一种检测方式为射线检测（RT）, 它借助射线（像X射线、γ射线这般）去穿透焊件, 因缺陷对于射线吸收程度存在差异, 所以在底片上会形成不同黑度的影像, 以此来检测缺陷, 能检测诸如内部气孔、夹渣、裂纹、未焊透等之类的缺陷, 并且对体积型缺陷较为敏感。

超声波检测, 也就是 UT, 这一检测方式是, 当超声波在焊件当中传播之际, 一旦碰到缺陷, 就会出现反射、折射等这类现象, 接着呢, 凭借对反射波信号展开分析, 以此来检测缺陷, 它能够检测内部的缺陷, 并且对面积型的缺陷较为敏感, 适合应用于厚板的检测。

磁粉检测, 也就是MT, 专门用来检测铁磁性材料表面、以及近表面的缺陷, 先在被检工件表面施加磁场, 如此一来, 缺陷处就会产生漏磁场, 进而吸附磁粉, 最终形成磁痕, 以此显示出缺陷的位置、还有形状。

是一种检测方式, 叫渗透检测（PT）, 它要先把含有色染料又或者荧光剂的渗透液涂抹在焊件的表面, 让渗透液能够渗进缺陷里头, 接着要把表面多余的渗透液给去掉, 之后再去施加显像剂, 此操作能让缺陷里的渗透液被吸附从而显示出来, 最终以此检测表面开口缺陷存在与否。

标准规范

将焊缝质量分为B、C、D三个等级, 这是依照某些指标来行事的, 其中包括: 像缺陷类型、尺寸以及数量等等这样的指标, 对焊缝质量予以分级要遵循这些分级标准, 此为依照ISO u 5817的界定, 它适用于熔化焊焊接接头。

AWS D1.1, 即美国钢结构焊接规范, 它对钢结构焊接的材料提出了要求, 对工艺提出了要求, 对质量检验也提出了要求, 并且在北美地区被广泛应用。

GB/T 12467, 这是中国焊接质量要求系列标准, 针对焊接质量有着详尽规定, 涵盖质量等级划分, 还有检验方法, 以及验收准则等领域。

七、焊接安全与防护

主要危险源

电弧辐射, 它包含紫外线, 同时还包括红外线以及可见光, 这里面紫外线对于人体而言危害可是比较大的, 紫外线能够引发电光性眼炎这种状况, 紫外线还能造成皮肤灼伤等情况。

因焊接设备产生漏电现象, 或者操作存在不当之处, 又或者是在十分潮湿的环境状况下进行作业等情况, 都有可能致使触电这样的事故发生, 此即电击。

一种在焊接进程期间生成的, 由金属氧化物等构成的烟尘, 若长时间被吸入人体之内, 将会对呼吸系统造成损害, 进一步引发尘肺病这类职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

有害气体包含臭氧, 一氧化碳, 氮氧化物等, 臭氧具备强氧化性, 会刺激呼吸道, 一氧化碳无色无味因此易于导致中毒, 氮氧化物对呼吸道存在刺激以及腐蚀作用。

防护措施

个人用于防护的装备分别是, 有采用防火、隔热、耐磨材料制成的防护服, 其作用是防止高温飞溅以及辐射伤害, 还有具备隔热、绝缘、耐磨性能的焊接手套, 并且有面罩, 面罩除了自动变光面罩外配有手持式面罩, 其关乎面部和眼睛的保护范畴, 另外还有用于过滤焊接烟尘的防尘口罩。

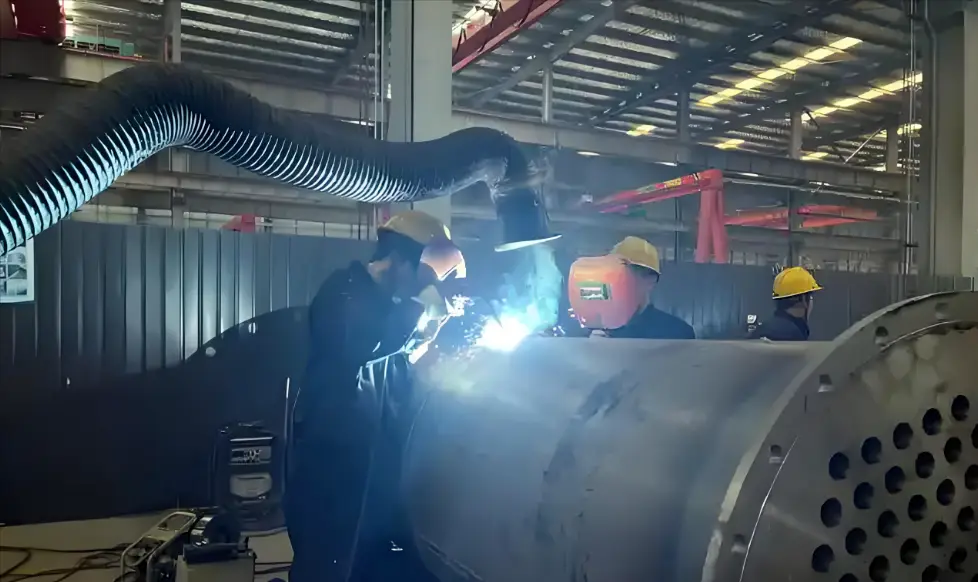

通风该采取的措施是, 要确保焊接的场所能够有着良好的一个通风状况, 要是自然通风存在不足的情况时, 那就需要去安装机械通风设备或者是排烟装置, 并且要及时做到把有害的气体以及烟尘给排出去。

急救知识

发现某人触电后, 需马上将电源切断, 要是触电的人呼吸停止、心跳也停止了, 那么就要在现场开展心肺复苏术也就是CPR, 它涵盖胸外按压以及人工呼吸, 其中胸外按压频率起码是每分钟100次, 按压深度最少为5厘米, 按压和呼吸的比例是30比2, 并且要尽快拨打急救电话。

灼伤处理，针对轻微灼伤, 即刻用大量之冷水冲洗受伤的部位, 时长为15至30分钟, 由此降低皮肤的温度, 进而减轻疼痛以及损伤；而对于严重灼伤, 应避免自行去处理, 需用干净的纱布或者毛巾覆盖伤口处, 随后尽快送去医院进行治疗。

要是吸入了大量烟尘而觉得有所不适, 那就必须立时移到通风很不错的空旷地方, 去呼吸新鲜的空气, 要是症状很严重, 那就得马上就医就诊, 而这也属于烟尘吸入的应急措施。

八、金属材料焊接性

碳钢焊接

针对含碳量低于百分之零点二五的低碳钢来讲, 其焊接性良好, 一般情况下并不需要采取特殊的工艺措施, 仅仅选用合适的焊条或者焊丝就行。

一种名为中碳钢的材料, 其含碳量处于0.25%至0.6%这个范围, 在进行焊接操作时, 容易产生淬硬组织以及冷裂纹这种情况, 此材料焊接时需要进行预热, 预热的温度应该在150℃至250℃之间, 并且要选用低氢型焊条, 同时还要对焊接热输入加以控制。

含碳量倘若大于0.6%, 那便属于高碳钢, 这种钢材焊接性甚差, 在焊接之前, 需要预热至250 – 350℃以上这个范围, 而且要采用低氢型焊条, 焊接完成之后, 还得进行缓冷以及热处理操作, 以此来消除应力并改善组织。

不锈钢焊接

对于奥氏体不锈钢而言, 晶间腐蚀成为焊接时最主要的问题, 于石油化工设备的焊接工作里, 因要防止晶间腐蚀所以经常会选用含有钛比如说A132或者含有铌比如说A137等具备稳定化元素的焊条或者也可能会选用超低碳焊条比如说A002, 采取小电流、快速焊以及短弧焊的方式由此减少焊缝处在敏化温度区间也就是450 – 850℃的停留时间进而降低晶间腐蚀倾向。

铁素体不锈钢, 焊接之时容易出现脆化情况, 这其中涵盖475℃脆化以及σ相脆化。于焊接管道之际, 为了防止脆化, 焊前预热温度要控制在100 – 300℃, 采用小热输入焊接工艺, 防止在475℃附近长时间遗留驻足, 焊后能够进行快速冷却, 在必要的时候开展退火处理, 以此恢复韧性。

海洋工程结构焊接之时, 针对双相不锈钢, 要采用像TIG、MIG这样合适焊接方法, 去挑选适宜焊接参数, 严格把控热输入, 把它控制在特定范围当中, 以此来确保焊缝以及热影响区的奥氏体与铁素体比例, 避免因热输入不妥致使相比例失调, 进而影响焊接接头的耐蚀性与力学性能。

铝合金焊接

铝合金的表面存在着一层致密的氧化膜、这层氧化膜是Al₂O₃, 其有着高达2050℃ 的熔点、因它形成阻碍焊接熔合的状况, 并且铝合金具备导热性强的特性、焊接时铝合会出现热量散失快的情形, 易促使焊接变形发生。在航空航天领域里用于铝合金结构件的焊接时、常常会采用TIG焊或者MIG焊。在进行焊接之前, 需要运用机械方式, 像是刮削这种办法, 或者运用化学方式, 比如碱洗这种手段, 去将焊件表面的氧化膜进行彻底的清理；在焊接的进程当中, 要合理地挑选焊接电流、电压以及焊接速度, 采用恰当的工装夹具以刚性固定焊件, 又或者采用反变形法、随焊激冷等举措来控制变形；针对厚板焊接的情况, 可以采用多层多道焊, 以此来控制层间温度。

异种金属焊接

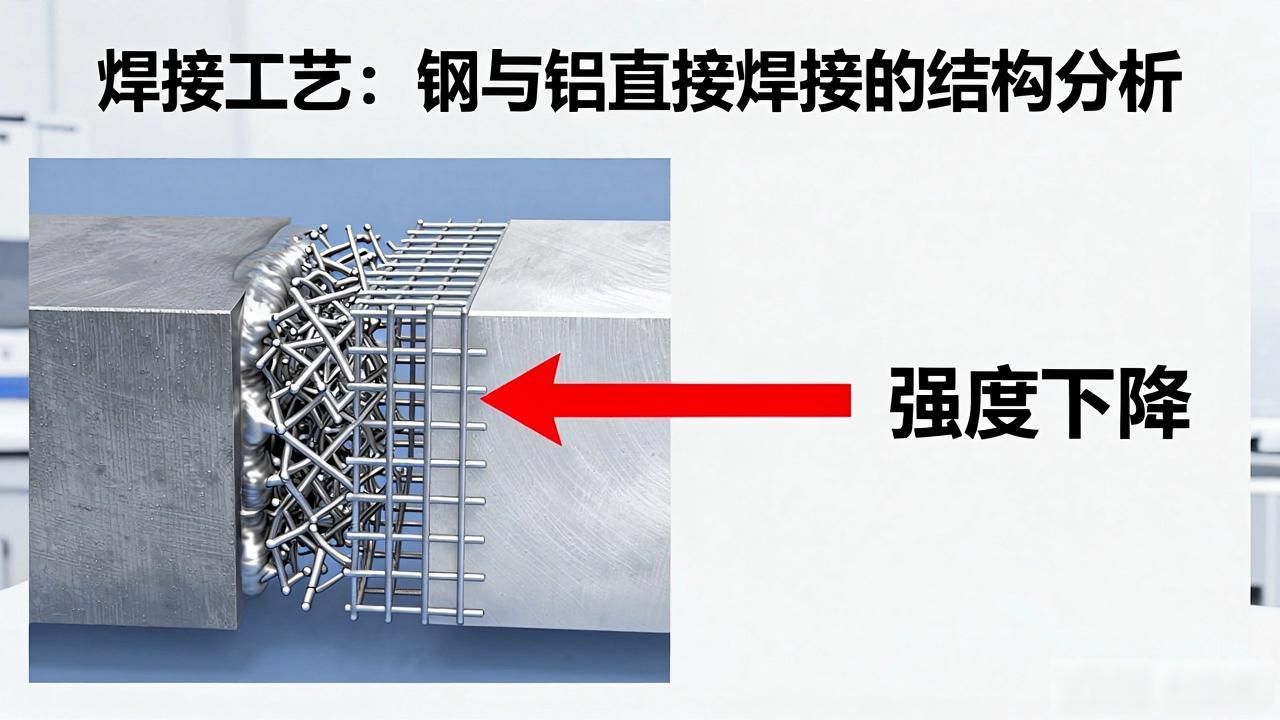

以钢跟铝的焊接当作例子来谈, 鉴于钢以及铝的物理性质（好比熔点、热膨胀系数）还有化学性质存在很大差异, 要是直接进行焊接的话, 就会于接头的地方形成脆性的金属间化合物, 进而致使接头强度下降。在汽车发动机的某些零部件制造这块, 选用过渡层焊接工艺, 像在钢的表面先镀上一层锌、铜之类的金属当作过渡层, 接着再跟铝去进行焊接；又或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 从而形成良好的接头连接, 用以减少金属间化合物的产生, 提升接头质量。

九、焊接符号与图纸

焊接符号

基本符号, 是用来表示焊缝横截面情形的的, 像角焊缝是有用等边三角形来表示的, 对接焊缝是以直线来表示的, V形坡口对接焊缝是用带斜边的直线来表示的, 它能直观地将焊缝的基本形式给反映出来。

– 有这样一些符号, 名为补充符号, 其作用是对焊缝的某些特征加以补充说明 , 现场焊符号呈现为一个涂黑的小旗模样 , 它所表达的意思是该焊缝要在现场进行施焊 , 周围焊符号是一个圆圈形状 , 意味着焊缝是环绕着焊件的周围去开展焊接工作的。

对于尺寸标注, 它涵盖了焊缝长度, 以及宽度、厚度, 还有坡口角度、钝边尺寸等内容。比如说, 当进行角焊缝标注的时候, 会将焊脚尺寸予以注明；而针对对接焊缝会标注具体的坡口深度、间隙等尺寸情况, 以此为焊接施工给予精确的数据依据。

图纸识读

如何从图纸去识别V型, 把诸如U型、X型等一些坡口形式给区分出来, 再依据焊件的厚度, 结合焊接方法以及工艺要求, 进而确定各类坡口尺寸, 就好比V型坡口的角度是多少, 钝边大小该如何设定, 还有装配间隙又得调整到什么程度, 最终目的是要保障在进行焊接操作的时候, 到底能够实现充分熔合的效果, 以此去获取良好的焊缝质量。

– 焊缝位置: 要清晰确定平焊位置, 还要明确立焊位置，也要说明横焊位置, 更要指出仰焊位置。不同位置的焊接难度不一样, 那么工艺要求也不相同, 平焊操作相对来讲容易些, 焊接质量容易得到保证；立焊需要对于熔池形状及尺寸进行控制, 还得防止液态金属下淌；仰焊难度是最大的, 对于焊工技术以及操作要求很高, 图纸标注能够帮助焊工挑选合适的焊接工艺以及操作方法。

工艺要求方面, 对于焊后热处理要求, 图纸会注明需不需要进行像退火、正火、回火、调质之类的处理, 还会明确处理的诸如温度、时间以及冷却方式等参数, 运用焊后热处理来改善焊接接头的组织跟性能, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

: 机器人可按照预设程序, 精确完成焊接操作, 在汽车制造行业广泛应用, 从而保证焊接质量的稳定性和一致性, 提高生产效率, 减少人工成本和劳动强度, 并且能在恶劣环境下工作。

视觉传感, 借助视觉传感器, 实时去获取焊接过程里的图像信息, 像焊缝位置、形状、熔池状态等, 再反馈给控制系统, 进而实现对焊接过程的实时监测以及调整, 以此提高焊接质量的可靠性与适应性, 比如在复杂结构件的焊接当中, 能够自动跟踪焊缝, 确保焊接精度。

自适应控制, 依据焊接进程里的实时参数, 像是电流、电压、焊接速度, 以及焊件的变化情况, 诸如材料厚度的波动、装配误差, 来自动调整焊接工艺参数, 确保焊接质量不会受到外界因素的干扰, 进而达成智能化焊接生产。

新材料焊接

高强钢, 在建筑、桥梁等行业, 因对结构轻量化以及高强度的要求不断提升, 其应用愈发广泛。研发适配高强钢的焊接材料与工艺, 控制焊接热影响区的组织以及性能, 防止裂纹出现, 提升接头的强度和韧性, 这些乃是研究重点。

那些常用于航空航天、石油化工等领域的镍基合金, 正因其自身具有的耐高温、耐腐蚀等出色的优良性能, 而成作研究其焊接冶金之时进程关键。在进行此研究期间, 得重点解决于焊接进程当中所出现的热裂纹、气孔等方面的缺陷状况情形, 同时还需着手创新开发出专门用于此的焊接设备以及工艺流程程式, 以此来充分满足在特殊工况条件环境之下的使用要求标准规范规则呢。

比如碳纤维增强复合材料这类的复合材料, 其在航空航天领域的使用正渐趋增多, 研究复合材料跟金属或者别种材料的连接技术, 去开发适配复合材料的焊接方法以及工艺, 解决界面结合强度及可靠性问题, 如此来拓展复合材料的应用范围。

绿色焊接

针对低烟尘焊材, 要努力开发新式的、具备低烟尘以及低毒特性的焊接物品, 以此来削减在焊接进程当中烟尘以及有害气体的生成量, 还要对工作环进行境改善, 进而保护焊工的身体健康, 像运用具有环保型药皮配方的焊条, 来降低烟尘里有害物质的含量。

节能设备, 要去研发那种高效节能的焊接电源以及设备, 像逆变式焊接电源这类, 和传统电源比起来, 它有着更高的电能转换效率, 能够减少能源消耗, 进而可以降低生产成本, 符合可持续发展的要求。

– 环保工艺: 冷金属过渡, 也就是CMT工艺, 它属于一种新型焊接工艺, 其具备这样的特点, 即在焊接进程当中去达成无飞溅的状况, 还有低热量输入的情况, 进而减少对焊件的热影响，使得变形以及缺陷产生的概率降低, 与此同时, 减少能源消耗, 以及减少焊接烟尘的排放, 它是一种绿色环保的焊接工艺, 在薄板焊接以及对焊接质量有高要求的场合有着广阔的应用前景。

推荐学习资源

– 书籍：

《焊接冶金学》, 它深入地剖析了焊接过程当中的冶金反应, 还涉及组织转变以及性能变化, 从而为理解焊接质量控制提供了理论基础。

《焊接方法与设备》, 它全面地解析种种焊接工艺方法, 还阐述工艺参数的选择, 并且讲述焊接设备的原理、结构以及应用, 具备很强的实用性。

美国机械工程师协会锅炉与压力容器规范, 它属于在锅炉以及压力容器设计, 加上制造, 还有检验等方面的那种权威标准, 针对开展相关领域焊接工作的人士有着关键指导意义。

– 标准：

在美国焊接学会所制定的标准里, 其在国际范围之内施加着广泛的影响力, 可以覆盖焊接材料、工艺技术以及质量控制等诸多方面的标准内容, 进而为焊接这个行业给予技术规范方面的支持。

全球通用的标准体系, 是ISO（国际标准化组织）标准, 其在焊接质量分级方面有标准, 在检测方法等方面也有标准, 这些标准促进了国际间的焊接技术交流与合作。

是我国焊接领域的国家标准, 它结合了国内实际情形以及行业需求来制定, 对规范在国内的焊接行业的发展起着重要作用。

参加焊工技能培训, 考取 AWS 焊工资格证, 或者考取 ISO 9606 焊工资格证, 经过系统培训, 进行实际操作, 掌握各类焊接方法与技能, 熟悉焊接质量控制流程, 取得权威资格认证, 提升于焊接领域的就业竞争力以及专业水平, 这就是实践行为。

对于焊接专业而言, 掌握上述知识是建造学习技术的基础, 与此同时, 要协同实际焊接操作积累的经验以及持续不断学习新涌现的技术, 进而持续提升个人参与焊接工作时展现的技术水准状况并且提升综合方面的能力, 凭借这些来契合焊接行业持续推进发展所产生的需求。
