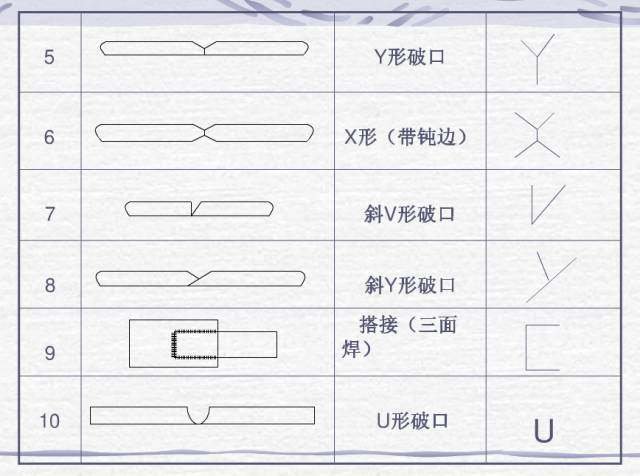

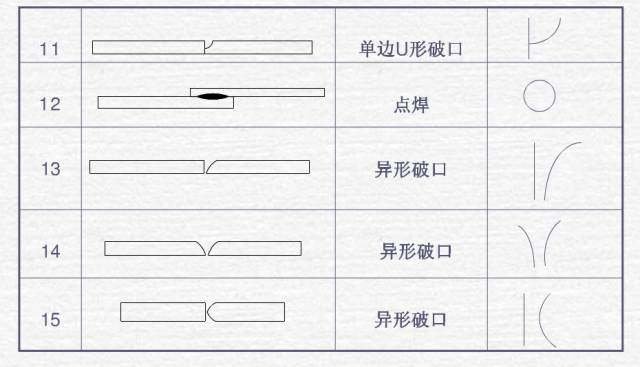

基本坡口符号

坡口符（详看下图）

针对焊接图纸, 有着符号标注的方法, 这种方法具体是怎么样的, 该方法有其自身的特点, 特点是什么, 它在实际应用中发挥着怎样的作用。

对于焊接结构图样而言, 焊接方面的方法能够依据国家标准 -85 的相关规定, 借助阿拉伯效字予以表示, 且要标注于指引线的尾部那儿。常用的焊接方法代号呈现在表 3 – 9 所示的情况中。要是属于组合焊接方法, 那么可用“/”来进行分开表述, 其中左侧所表述的是正面（或者盖面）的焊接方法, 而右侧所表示的是背面（或者打底）的焊接方法。例如像 V 形焊缝这种情况, 先是采用钨极氢弧焊来进行打底操作, 随后运用手工电弧焊给盖上表面, 如此将会表示成 141/111 。

有焊缝符号以及焊接方法代号标注示例呈现于图3-21, 此图所展示的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面达成齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

用于表示焊接方式的代号, 是怎样的一种符号标识, 它有着怎样特别之处, 它又是依靠什么来界定焊接方式的?

【焊接符号表示方法钢结构焊接符号含义大全】

钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构一般是归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注当中时常存有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：

2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般而言应与图样的标题栏保持平行, 只是在特殊条件的情况下才会与标题栏垂直。

3、如果焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头那一侧, 而基本符号就会标注在基准线的虚线那一侧。

4、一旦处于双面对称焊缝的情形下, 基准线是能够不必添加虚线的。

6、与基准线相交或者相切者, 为基本符号、补充符号, 与基准线重合的线段, 以粗实线表示。焊缝的基本符号、辅助符号当中, 除去尾部符号, 其余皆为粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 其主要用于标注焊接工艺、方法等内容。

8、———于同一图形之上, 当焊缝的形式、断面尺寸以及辅助要求全都相同时, 能够只挑选一处去标注焊缝的符号与尺寸。并且要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。在同一图形当中, 存在数种相同焊缝时, 可把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号采用A、B、C等等。在同一类焊缝里可选择一处标注代号。———————————–。

10、运用形状之中相对较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 能够不借助引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸的值K。

11、仅在连接长度范围以内, 只是局部的区段存在焊缝的情况下, 依据图1-40来进行标注。其中, K指的是角焊缝的焊脚尺寸。

12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的时间段当中。于焊缝的特定位置之上, 增加运用中实线的方式用来表明可见的焊缝形态 , 或者采用添加栅线的办法用以表示不可见的焊缝情形。

13、有两个相互焊接的焊件, 它们处于单面焊带双边不对称坡口焊缝这种情况时, 引出线的箭头所指向的是那个具有较大坡口的焊件。

15、需注意, 当存在三个或者更多的焊件彼此进行焊接时, 此时其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸都应当分别予以标注。

16、在施工现场开展焊接工作的焊件, 其焊缝要有“现场焊缝”这一符号进行标注, 现场焊缝符号是涂黑的三角形旗号, 它绘制在引出线的转折之处。

17、相互焊接的两个焊件, 其中一个焊件不带坡口, 假如另一个焊件带坡口, 在这种只有一个焊件带坡口的情况下, 比如呈现单面V形坡口, 那么引出线箭头所指向的就是那个带坡口的焊件, 举例说明。

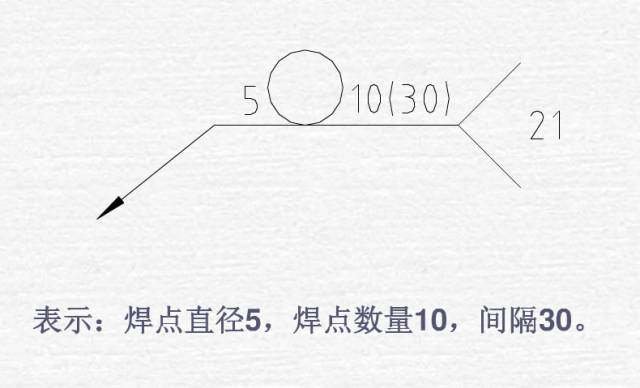

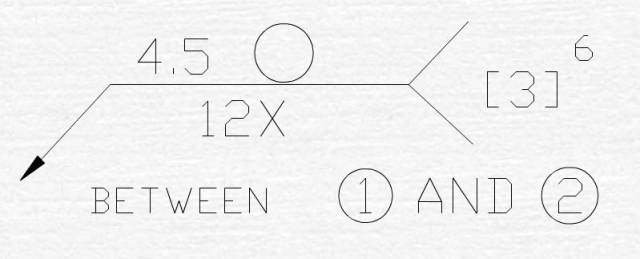

欧美焊接符号举例———

4.5, 用来表示焊点直径, 【3】, 按照图示说明，可表明此项是CC项或者SC项, 6, 意味着此处是第六CC项或者SC项, ①AND②, 代表①件和②件俩点之间的焊点, 12X, 说明俩点之间的焊点个数是12个, 日本焊接符号举例—————————-。

从图示当中, 可以呈现出, 体现关键或者重要特性的相关内容。
