一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧。

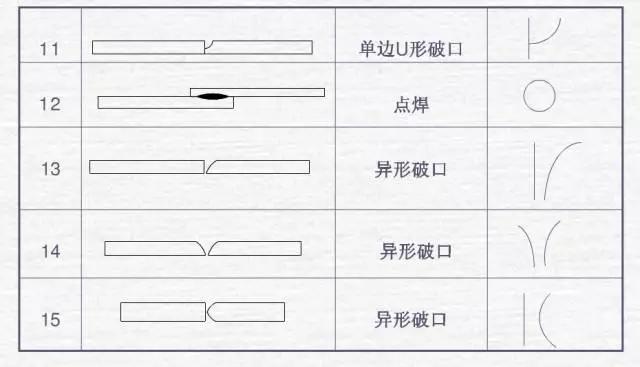

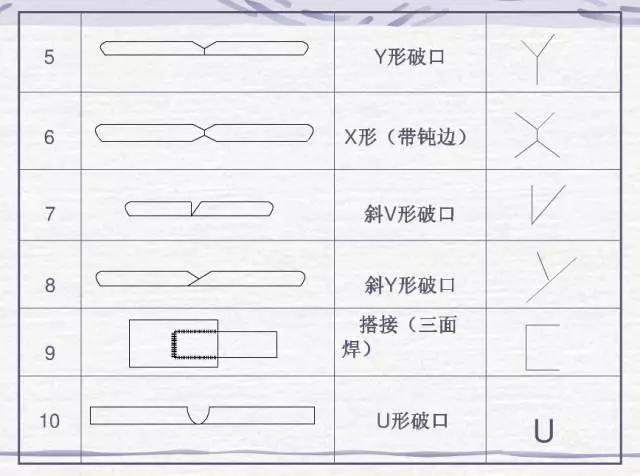

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 所采用的焊接方法依照国家标准 -85 的相关规可运用阿拉伯数目字进行表示, 将其标注于指引线的末尾处。常见的焊接方法代号呈现见表 3 -9 所示那般。设若是组合形式的焊接方法, 能够运用“/”予以分开, 位于左侧的表明正面的, 或者阐述为盖面的焊接方法, 处在右侧的表示背面的, 或者诠释为打底的焊接方法。就像 V 形焊缝先是采纳钨极氢弧焊实施打底, 其后利用手工电弧焊当作盖面, 那么其表示形式就为 141/111。
见图3-21所示的是焊缝符号以及焊接方法代号的标注示例。此表示在对接焊缝中, 呈现着V形坡口, 背面实行封底焊的操作, 正面焊缝那里要保证表面齐平, 其焊接方法是, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊选用手工电弧焊。
焊接方式代号
焊接符号表示方法 钢结构焊接符号含义大全
钢结构焊接符号绘制所依据的是GB324一1988《焊缝代号》, 钢结构通常归属建筑学科, 是建筑行业范畴, 所以在对钢结构焊接符号进行标注时, 常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、用于焊缝的引出线, 是由箭头以及两条基准线共同构成的。这两条基准线之中, 一条呈现为实线的状态, 而另一条则是虚线的样子, 并且它们的线型都是细线。
2、与图样标题栏平行的基准线, 其虚线、实线分别可画在基准线实线的上侧或者下侧, 不过, 仅在特殊条件下, 基准线才会与标题栏处于垂直状态, 并非通常情况的平行。
3、若焊缝是处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 若焊缝是处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线针对焊缝处于的位置一般不存在尤为特别性质的需求, 然而呢, 当正在进行标注单边形焊缝作业之时, 箭头线必须指向带有坡口的那朝着一侧的工件。
6、用粗实线表示的线段, 是基本符号、补充符号与基准线相交或相切时, 与之重合的线段。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号之外）同样是粗实线, 尺寸数字原则上是粗实线, 尾部符号为细实线, 尾部符号标的是焊接工艺、方法等内容。
8、需明确的是, 在同一图形这个特定范围内, 当焊缝形式、断面尺寸以及辅助要求这三者均呈现出相同状态时, 才能够只选择一处来标注焊缝的符号以及尺寸。并且, 还要额外加注“相同焊缝的符号”, 其中相同焊缝符号呈现为3/4圆弧这种形态, 该圆弧画在引出线的转折处。
于同一个图形之上, 存在数种相同的焊缝情形时, 能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号运用A、B、C等, 在同一类焊缝当中可以挑选一处标注代号。
9、按图1-38方式标注的, 会是熔透角焊缝的符号, 熔透角焊缝的符号呢, 是涂黑的圆圈, 这个涂黑的圆圈要画在引出线的转折处。
10、要是使用长得形的那种角焊缝, 就像焊接实腹钢梁的翼缘那儿的焊缝一样, 是可以不用引出线进行标注, 而是直接就能在角焊缝的旁边去标注焊缝尺寸值K。
11、于连接长度范围之内, 仅仅有的是局部区段存在焊缝, 基于此情形, 按照图1-40进行标注, K所代表, 乃是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状态时，在对焊缝符号进行标注的同时, 于焊缝所在之处添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、相互进行焊接的两个焊件, 在呈单面焊且具双边不对称坡口焊缝这种情况时, 引出线的箭头要指向有着较大坡口的焊件。
14、表示环绕那工作件周围的围焊缝的符号, 是用圆圈来呈现的, 它被画在了引出线的转折之处, 并且还要标注出那焊角的尺寸K。
15、有三个或者超过三个的焊件彼此进行焊接之时, 其焊缝不能当作双面焊缝来标注, 焊缝符号以及尺寸是要分别进行标注的。
16、焊缝, 是在施工现场进行焊接的焊件所拥有的, 其要用特定“标记号”把它标明, 这个标记号就是“现场焊缝”符号。现场焊缝符号呈现为一种形状, 它是涂黑的三角形旗号模样, 并且要绘制在引出线的转折位置呢。
17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口时, 像处于单面V形状态, 引出线前面的箭头所指向的是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
