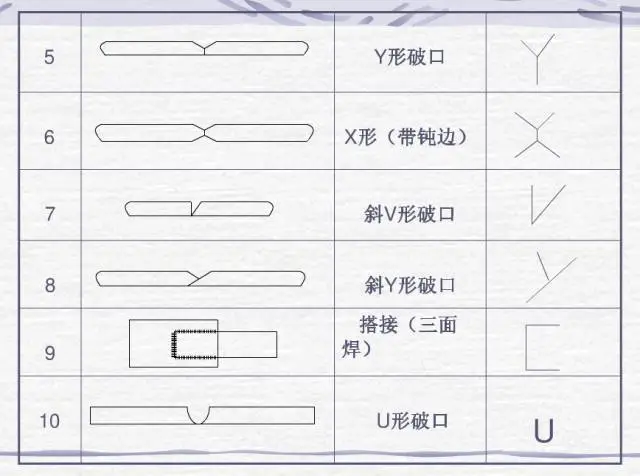

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
就焊接结构图样而言, 焊接方法依照国家标准 -85 的规定, 会以阿拉伯数字予以表示, 且标注于指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示的情况。假设是组合焊接方法, 会用“/”进行隔开, 左侧是用来表示正面（或者盖面）的焊接方法, 右侧是用来表示背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么其表示为 141/111。
示意焊缝符号以及焊接方法代号标注情况的示例可见呈现于图3 – 21之中, 此图所展示的乃是V形坡口进行对接时的焊缝状况, 对于背面部分要实施封底焊操作, 正面的焊缝其表面处于齐平状态, 所运用的焊接方法是打底焊采用手工钨极氮弧焊这种方式, 至于盖面焊以及封底焊则是运用手工电弧焊作业。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》进行绘制的, 钢结构平常属于建筑学科范畴, 属于建筑行业领域, 所以在钢结构焊接符号的标注当中常常伴随着建筑符号、型钢符号、, 螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的, 是箭头以及两条基准线。这两条基准线里, 一条是实线, 另一条是虚线, 它们的线型都是细线。
2、位于基准线实线之上的地方, 可以画出基准线的虚线, 在基准线实线之下的部位, 同样能够画出基准线的虚线, 基准线通常多数情况是和图样的标题栏形成平行状态的, 只有在特殊的条件情形之下, 才会与标题栏呈现出垂直的状态。
3、若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；若焊缝处于接头的并非箭头那边, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而，当标注单边形焊缝的时候, 箭头线需要指向带有坡口哪一侧的工件呢? 而且此工件一侧是带有坡口的。
6、与基准线相交或者相切的基本符号、补充符号, 和基准线发生重合情形的线段, 是采用粗实线去进行表示的。
7、焊缝的基本符号、辅助符号, 它不是尾部符号除外皆是粗实线 , 尺寸数字基本上也是粗实线, 唯有尾部符号是细实线 , 那尾部符号主要是用来标注其中这些内容 , 具体是焊接工艺、焊接的对应的那种方法等内容。
8、当处于同一图形之中, 要是焊缝形式、断面尺寸以及辅助要求全都相同, 那么可仅仅选择一处去标注焊缝的符号与尺寸, 并且还要加注“相同焊缝的符号”, 这里相同焊缝符号是3/4圆弧, 其被画在引出线的转折之处。
于同样的图形上边, 存在着数种一样的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号当中, 分类编号运用A、B、C……在同一类的焊缝里可以挑选一处标注代号。
9、需按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该涂黑的圆圈画在引出线的转折处。
10、选用形当中长度比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、当中, 在连接的长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝的焊脚尺寸。
12、要是焊缝分布呈现出不规则的状况, 当去标注焊缝符号的这个时候, 在焊缝的地方加上中实线以此来表明那是可见的焊缝, 又或者加上栅线用来表明那是不可见的焊缝。
13、存在两个相互焊接的焊件, 若这两个焊件间是单面焊带双边不对称坡口焊缝的情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、围焊缝符号, 它用来环绕工作件周围, 由圆圈表示, 该圆圈需画在引出线的转折处, 同时还要标注其焊角尺寸K。
15、三个及以上焊件彼此焊接时, 其焊缝不可当作双面焊缝来标注, 焊缝符号以及尺寸要分别进行标注。
16、于施工现场开展焊接作业的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘制于引出线的转折部位。
17、相互进行焊接的两个焊件当中, 当仅有一个焊件带有坡口之时（好比单面V形这种情况）, 引出线的箭头所指方向为那带有坡口的焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
