焊接符号以及标注方法, 其相关内容摘自GB/T 324 – 2008 , 本标准对焊缝符号的表示规则做出了规定 , 且此标准适用于焊接接头的符号标注。这里面有包括焊接接头及焊缝, 还有焊接接头的表示方法, 以及基本符号和指引线的位置规定, 同时也有尺寸标注, 另外还有焊缝符号的应用示例在目录当中。电弧焊接接头包含4部分, 分别是焊缝、熔合区、热影响区、焊缝附近的母材。以上是熔化焊焊接接头的组成, 其中有对接接头以及搭接接头, 这里1是焊缝金属, 2是熔和线, 3是热影响区, 4是母材。这是关于焊接接头及焊缝的内容。焊接过程会让焊接接头具备以下力学特点, 其力学特点是, 首先焊接接头力学性能不均匀, 这是因为在焊接过程中各区域经历了不同的焊接冶金过程, 并且承受了不同的热循环以及应变循环作用, 各区域的组织和性能存在较大差异, 焊接接头组织的不均匀, 造成整个接头力学性能的不均匀。其次, 焊接接头工作应力分布不均匀, 存在应力集中, 这是由于焊接接头存在几何不连续性, 致使工作应力不均匀, 存在应力集中。
当焊缝之中存有工艺方面的缺陷, 焊缝的外形并不合理, 或者接头的形式不合理的时候, 就会加剧应力集中的程度, 进而影响接头的强度, 尤其是疲劳强度 , 一、焊接接头及焊缝 , 一、焊接接头及焊缝 , （3）鉴于焊接是不均匀的加热的这种情况, 故而引起了焊接残余应力以及变形 , 是因为焊接属于局部加热的过程，电弧焊时, 焊缝处的最高温度能够达到材料的沸点, 然而离开了焊缝处温度就会急剧下降, 一直到室温 , 这种不均匀的温度场会在焊件之中产生残余应力以及变形 , 4）焊接接头具备较大的刚性 , 之所以是这样也是因为通过焊接后, 焊缝和构件构成了整体, 所以和铆接或者胀接相比较而言, 焊接接头具有较大的刚性 , 一、焊接接头及焊缝 , 一、焊接接头及焊缝 , （一）接头的基本形式 , 焊接接头 (简称接头): 用焊接方法连接起来的接头 , 常用的焊接接头: 对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头、锁底对接接头等 , 一、焊接接头及焊缝 , 一、焊接接头及焊缝 , 焊接接头的基本类型 , 一、焊接接头及焊缝 , 一、焊接接头及焊缝 , 1、对接接头 , 把处于同一平面上的两个被焊工件的边缘相对焊接起来进而形成的接头就被称作对接接头 , 它是各种焊接结构之中采用数量最多、同时也是最为完善的一种接头形式, 有着受力状况良好、强度较大以及节省金属材料的特性。
因为是两焊件对接连接, 所以对于被连接件的边缘加工以及装配要求就比较高, 在焊接生产里, 一般会让对接接头的焊缝略微高于母材板面, 只因余高的存在从而致使构件表面变得不光滑, 于是在焊缝与母材的过渡地方就会引发应力集中, 一、焊接接头及焊缝, 一、焊接接头及焊缝, 对接接头有着几种形式, 一、焊接接头及焊缝, 一、焊接接头及焊缝, 2、T形接头, 将相互呈垂直状态的被连接件通过角焊缝连接起来的接头被称作T形(十字)接头, T形(十字)接头能够承受各个方向的力和力矩, T形接头是各类箱型结构当中最为常见的接头形式, 在压力容器制造过程中, 插入式管子与筒体的连接、人孔加强圈与筒体的连接等也都归属于这一类, 由于T形(十字)接头焊缝向母材过渡相对急剧, 接头在受到外力作用时力线扭曲程度很大, 造成应力分布极其不均匀、并且较为复杂, 在角焊缝根部和趾部都存在很大的应力集中, 保证焊透是降低T形接头应力集中的一项重要措施, T形接头, 一、焊接接头及焊缝, 一、焊接接头及焊缝, 3、搭接接头, 两块板料相互叠放, 而在端部或者侧面进行角焊, 或者加上塞焊缝、槽焊缝连接的接头被叫做搭接接头, 由于搭接接头中两钢板中心线不一致, 受力时会产生附加弯矩, 进而会影响焊缝强度, 所以, 通常锅炉、压力容器的主要受压元件的焊缝都不会采用搭接形式。

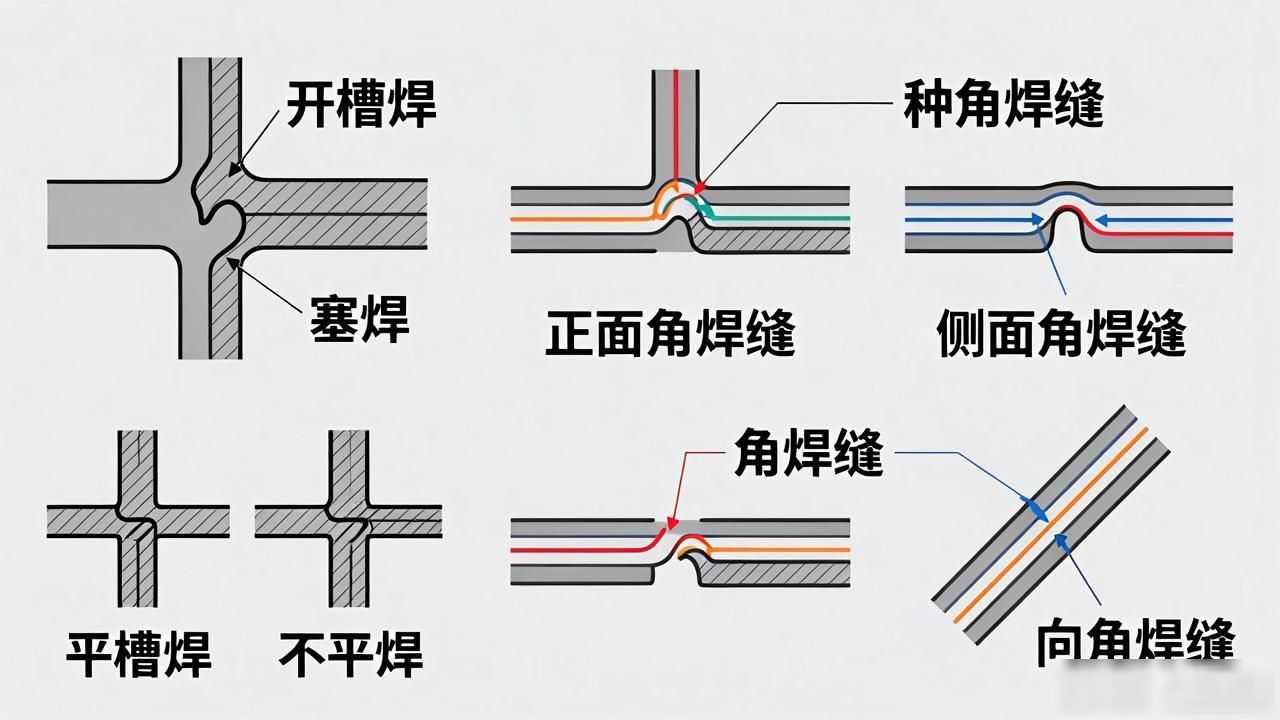

因为搭接接头让构件形状产生较大变化, 所以应力集中比对接接头情况复杂得多, 并且接头应力分布极不均匀, 在搭接接头里, 依据搭接角焊缝受力方向不同, 能把搭接角焊缝分成正面角焊缝、侧面角焊缝和斜向角焊缝、接头, 一、焊接接头及焊缝一、焊接接头及焊缝搭接接头除两钢板叠在端面或侧面焊接外, 还有开槽焊以及塞焊（圆孔和长孔）等、开槽、开槽焊、搭接接、搭接接头的构造如图所示、先把被连接件冲切成槽, 接着用焊缝金属填满该槽等、槽焊焊缝断面是矩形、其宽为被连接件厚度的两倍、开槽长度应比搭接长度稍短一些、一、的焊接接头及焊缝一、焊接接头及焊缝塞、塞焊是在被连接的钢板上钻孔来替代槽焊的槽的、用焊缝金属将孔填满使两板连接起来、塞焊可分为圆孔内塞焊和长孔内塞焊两种、在图中的、一、焊接接头及焊缝一、焊接接头及焊缝4、角接接、角接接头两钢板构成一定角度、在钢板边缘焊接的接头称作角接接头、角接头多用于箱形构件、骑座式管接头和筒体的连接、小型锅炉中火筒和封头连接也属于这种形式、与T形接头类似、单面焊的角接接头承受反向弯矩的能力极低、除了钢板很。
选择接头形式之际, 主要依据产品的结构, 还要综合考量受力条件、加工成本等诸多因素, 举例来说, 对接接头有着受力匀均、节省金属之类优点, 所以应用最为广泛, 然而, 对接接头对于下料尺寸以及组装的要求颇为严格, T形接头焊缝在多数情形下仅承受较小的切应力或者仅作为联系焊缝 搭接接头对装配要求不高, 也便利装配, 只是该接头承载能力欠佳, 一般用于不太重要的结构之中, 在焊接接头的设计里, 因对焊缝质量的要求、焊缝尺寸大小、焊缝位置、工件厚度、几何尺寸、施工条件等存在差异, 这便决定丁在选择焊接方法以及制定工艺时具备多种可能性, 合理的焊接接头设计与选择不但能够确保钢结构的焊缝与整体的强度。并且还能够简化生产工艺, 节省制造费用, 设计和选择焊接接头存在着主要因素, 其一为保证焊接接头得以满足使用要求, 其二是接头形式能够确保所选的焊接方法正常施焊, 其三是接头形式应当尽可能简便, 尽量采用平焊和自动焊的焊接方法, 少采用仰焊和立焊, 而且最大应力最好不要设置在焊缝之上, 其四是焊按工艺能够保障焊接接头在设计温度与腐蚀, 介质中正常运作, 其五是接焊接变形和应力较小, 能够满足施工所需的技术、人员和设备的条件, 其六是尽量将焊缝设计成联系焊缝, 其七是焊接接头便于检验, 其八是焊接前的准备以及焊接所需费用较低, 其九是对角焊缝不宜选择和设计过大的焊角尺寸, 经试验证实；大尺寸角焊缝的单位面积承载能力较低等等。
一、焊接接头以及焊缝, 焊接接头以及焊缝, 焊接接头以及焊缝, 焊接接头以及焊缝, 焊接接头以及焊缝, 焊接接头以及焊缝, 这里说的是（二）（二）对焊缝基本形式的阐述, 焊缝呢, 是焊件经过焊接之后所形成的结合部分, 其分类如下: 首先, 按空间位置能够划分成: 平焊缝、横焊缝、立焊缝、仰焊缝；其次, 按结合方式可分为: 对接焊缝、角焊缝、塞焊缝；再者, 按焊缝断续情况能分成: 连续焊缝、断续焊缝；最后, 按承载方式可归类为: 工作焊缝、联系焊缝。焊缝是构成焊接接头的主体部分, 对接接头焊缝、角接接头焊缝是焊缝的基本形式。焊接接头以及焊缝, 焊接接头以及焊缝, 1. 对接焊缝, 对接焊缝是沿着两个焊件之间形成的, 存在不开坡口（或者开I形坡口）以及开坡口的两种情况, 焊缝表面形状有上凸的和与表面平齐的。2. 角焊缝, 焊接接头以及焊缝, 角焊缝有其特定的截面形状。3. 工作焊缝和联系焊缝, 工作焊缝（又被称作承载焊缝）, 焊缝与焊件串联成整体, 主要具有承担载荷的作用, 一旦焊缝断裂, 钢结构就会立刻受到严重破坏。焊接接头以及焊缝, 联系焊缝（又被叫做非承载焊缝）, 焊缝与两个或两个以上的焊件并联成整体（也就是起到连接作用）, 焊缝不直接承担载荷, 在工作中受力极小, 一旦焊缝断裂, 结构不会马上失效。

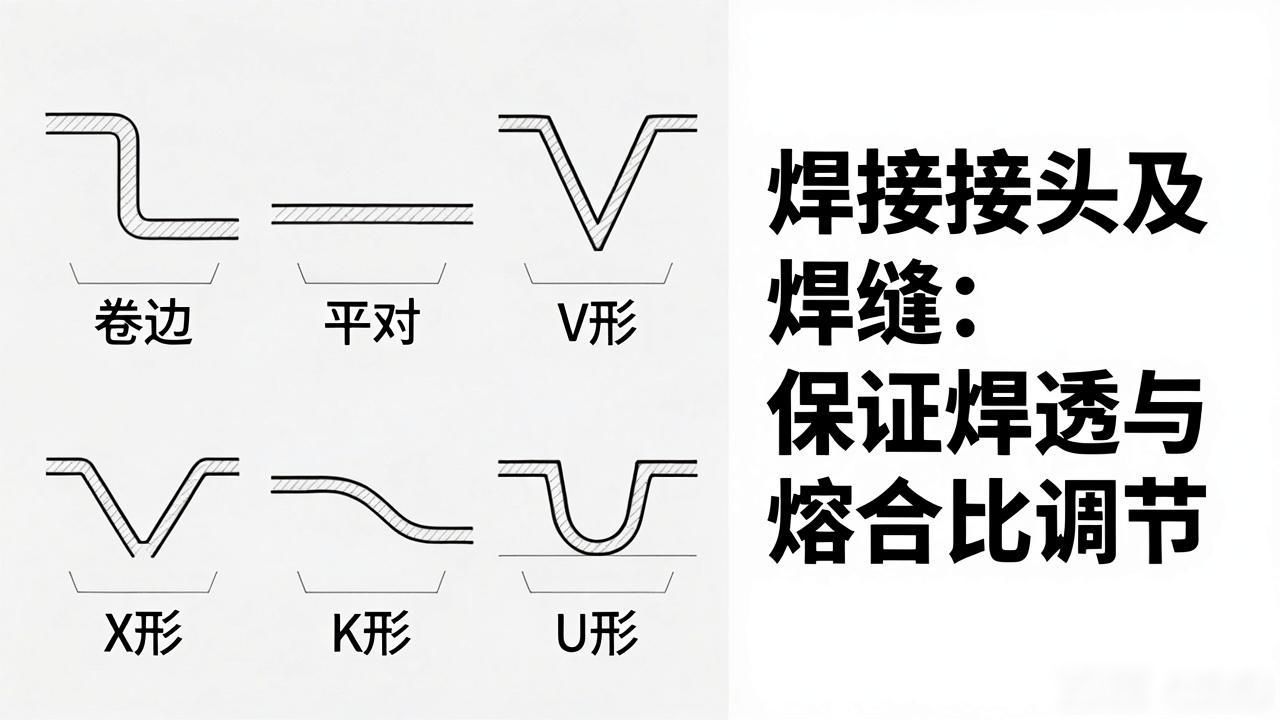

一、焊接接头以及焊缝, 其一, 焊接接头以及焊缝, 其三, 坡口的基本形式, 其三, 坡口的基本形式, 一, 坡口类型, 坡口: 按照设计或者工艺需求, 在焊件的待焊部位加工成一定几何形状并且经装配后构成的沟槽, 开坡口: 采用机械、火焰或者电弧等加工坡口的过程, 开坡口的目的: 一是能保证电弧深入到焊缝根部使其焊透, 并且获得良好焊缝成形且便于清渣, 二是对于合金钢来说, 坡口还能调节母材金属和填充金属比例也就是熔合比的作用, 其一, 焊接接头以及焊缝, 其一, 焊接接头以及焊缝, 一, 根据板厚不同, 对接焊缝的焊接边缘分为卷边、平对或者加工成V形、X形、K形以及U形等坡口, 对接焊缝坡口型式, 其一, 焊接接头以及焊缝, 其一, 焊接接头以及焊缝, 二, 根据焊件厚度、结构形式以及承载情况不同, 角接接头和T形接头的坡口形式分为I形、带钝边的单边V形坡口以及K形坡口等, 角接和T形接头的坡口, a)I形, b)单边V形带钝边, c)K形带钝边, 其一, 焊接接头以及焊缝, 其一, 焊接接头以及焊缝, 二, 坡口的设计原则, 坡口的形式和尺寸主要依据钢结构板厚、选用的焊接方法、焊接位置以及焊接工艺等来选择和设计, 一, 焊缝中填充材料少, 二, 具有好的可焊性, 三, 坡口形状应容易加工, 四, 便于调整焊接变形, 一般情况下, 焊条电弧焊焊接6mm厚度焊件和自动焊焊接14mm以下厚度焊件时, 不开坡口能得到合格焊缝, 但板间要留一定间隙, 保证熔敷金属填满熔池, 确保焊透。
当钢板超过上述提及的厚度时, 电弧无法熔透这块钢板, 那就应当考虑开坡口。焊接接头及焊缝方面, 设计人员若想让自己所设计的结构或者产品能够被制造人员精准无误地加工制造出来, 那就必须要把结构以及产品的施工技术条件, 在设计图样以及设计说明书等设计文件上面详尽地表述出来。对于焊接接头, 设计人员一般采用有关标准规定的焊缝符号以及焊接方法代号来表示, 也能够采用技术制图方法来表示, 然而用图形或者文字详细地说明焊接接头的焊接加工要求以及注意事项是非常繁琐且复杂的。采用标准规定的各种符号和代号简单明了地指出焊接接头的类型、形状、尺寸、位置、表面状况、焊接方法以及与焊接有关的各项条件是很有必要的。焊接接接头的表示方法里, 焊缝符号与符号与焊接方法代号, 焊缝符号是在图纸上标注出焊缝形式、焊缝尺寸和焊接方法的符号, 由GB/T324－1998《焊缝符号表示法》（适用于金属熔焊和电阻焊）和GB/T5185－1999《金属焊接及钎焊方法在图样上的表示代号》作出了规定。焊缝的符号组成包括基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线。
二二、ⅰ形焊缝符号示意图, 是焊接接头表示方法里的一种, 再者, 焊接接头表示方法还有基本符号, 然后, v形焊缝符号示意图, 也是焊接接头表示方法中的一种, 并且, 焊接接头表示方法中还有基本符号, 再者, 单边v形焊缝符号示意图, 属于焊接接头表示方法的范畴, 另外, 焊接接头表示方法包含基本符号, 然后, 带钝边v形焊缝符号示意图, 是焊接接头表示方法里的内容, 还有, 焊接接头表示方法中有基本符号, 接着, 带钝边单边v形焊缝符号示意图, 属于焊接接头表示方法的一种, 同时, 焊接接头表示方法存在基本符号, 随后, 带钝边u形焊缝符号示意图, 是焊接接头表示方法的部分, 而且, 焊接接头表示方法含有基本符号, 再之后带钝边j形焊缝符号示意图, 属于焊接接头表现方法范畴, 另外, 焊接接头表示方法有基本符号, 之后, 角焊缝符号示意图, 是焊接接头表示方法里的一种情况, 并且, 焊接接头表示方法包含基本符号, 然后, 封底焊缝符号示意图, 属于焊接接头表示方法的一种示例, 表示, 焊接接表示方法含有基本符号, 接着, 塞焊缝或槽焊缝符号示意图, 是焊接接头表示方法里的内容, 还有, 焊接接头表示方法中有基本符号, 随后, 点焊缝符号示意图, 属于焊接接头表示方法的一种, 同时, 焊接接头表示方法存在基本符号, 再之后, 平面连接（钎焊）符号示意图, 是焊接接头表示方法的部分, 而且, 焊接接头表示方法含有基本符号, 之后, 缝焊缝符号示意图, 是焊接接头表示方法里有的, 并且, 焊接接头表示方法包含基本符号, 双面v形焊缝（x焊缝）符号示意图, 是焊接接头表示方法里基本符号的组合中的一种, 再者, 表示方法里基本符号的组合还有其他情况, 双面单v形焊缝（k焊缝）符号示意图, 是焊接接头表示方法里基本符号的集合中的一种, 并且, 表示方法里基本符号的集合还有其他情况, 带钝边双面v形焊接连接符号示意图, 是焊接接头表示方法里基本符号的组合中的相关内容, 还有, 表示方法里基本符号的组合还有其他情况, 带钝边双面单v形焊接连接符号示意图, 是焊接接头表示方法里基本符号的集合中的相关内容, 同时, 表示方法里基本符号的集合还有其他情况, 带钝边双面u形焊接连接符号示意图, 是焊接接头表示方法里基本符号的组合中的相关内容, 而且, 表示方法里基本符号的组合还有其他情况, 序号为1的平面焊缝, 其表面通常是经过加工之后才变得平整的, 序号为2的凹面焊缝, 其表面呈现出凹陷的状态, 序号为3的凸面焊缝, 其表面是凸起的样子, 序号为4的园滑过渡, 是在焊趾处呈圆滑过渡的情况, 序号为5的永久衬垫M衬垫, 是那种衬垫永久保留的类型, 序号为6的临时衬垫MR衬垫, 是在焊接完成后就会拆除衬垫那种, 序号为7的三面焊缝, 是三面都带有焊缝的情况, 序号为8的周围焊缝, 是沿着工件周边施焊的焊缝, 其这个标识位置在基准线与箭头线的交点处, 序号为9的现场焊缝, 是在现场进行焊接的焊缝, 序号为10的尾部, 是那种可以表示所需信息的部分状态, 在焊缝符号里, 基本符号和指引线属于基本要素。

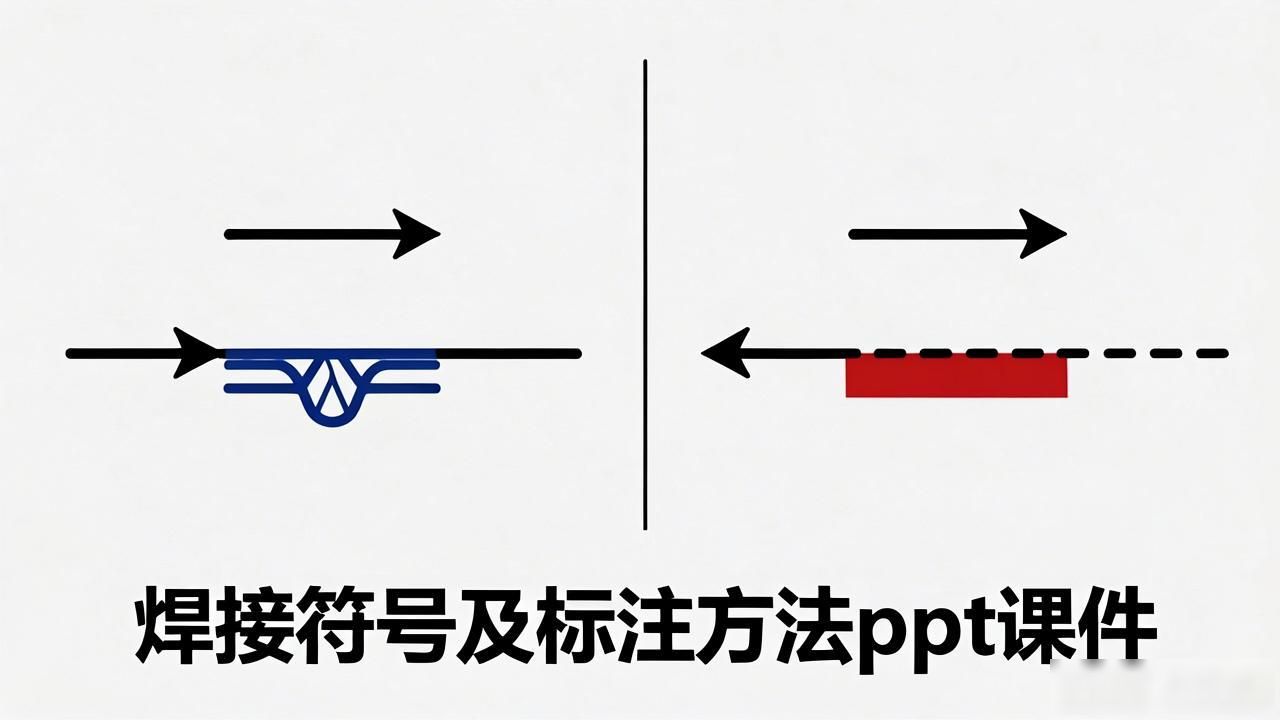

焊缝基本要素的准确位置不少时候是由基本符号以及指引线之间的相对位置予以决定的, 具体位置涵盖: 箭头线对应的位置, 基准线对应的位置, 基本符号当时所处的位置。三、基本符号和指引线位置的相关规定里指出, 指引线是由箭头线跟基准线（包含实线和虚线）共同构成的, 可见图中所示, 箭头线, 基准线（这里具体是实线）, 基准线（这里具体是虚线）。三、基本符号和指引线位置的相关规定还表明, 箭头直接所指的接头那一侧被称作“接头的箭头侧”, 而针对于与之相对的那一侧而言则是“接头的非箭头侧”, 可见图里接头A、接头B的情况, 接头B那里的状况也是如此, 箭头线, 接头A这边是对应的箭头侧, 相对应的是非箭头侧, 接头B这边是对应的箭头侧, 而与之对应的是非箭头侧了。进而到三、基本符号和指引线位置的相关规定里的第四条, 基本符号与基准线之间的相对位置相关情况规定为, 当基本符号处于实线那一侧的时候, 可以表明焊缝是在箭头侧。
基本符号处位于实线一侧时, 其所指示的是, 在箭头指向那个方向一侧存在着焊缝, 存在着焊缝, 焊缝之处于箭头所指向部位, 就是存在着焊缝, 存在着焊缝且处于箭头所指方向那一侧, 三、探讨有关基本符号与指引, 三、对于基本符号以及指引线二者所处位置, 有着这样的规定定• 当基本符号处于虚线一侧的时候, 表示的是焊缝处于并非箭头所指的那一侧, 基本符号处于虚线一侧的时候, 表示的是焊缝处于并非箭头所指的那一侧, 焊缝存在于并非箭头所指方向的旁边了, 焊缝是那种不处于箭头所指方向一侧存在着的, 焊缝是未于箭头所指方向一侧有的, 焊缝在并非箭头所指方向那侧存在着, 三、要来研究基本符号和指引, 三、关于基本符号以及指引线二者位置的位置规定定• 那些呈现对称状态的焊缝, 是被允许将虚线省略去的, 对称焊缝准许省略虚线, 对称焊缝是可以省略虚线的, 对称焊缝能够省略虚线, 对称焊缝会省略虚线, 三、针对基本符号以及指引, 三、有关基本符号与指引线二者位置的位置规定定在能够清晰明确焊缝具体布置状况的情形之下, 有一些焊缝同样是能够省略掉虚线的, 在明确焊缝布置前提条件在明确之后, 可以省略掉部分焊缝所对应的虚线, 焊缝分布清晰明了, 焊缝分布清晰明确不模糊, 焊缝分布清清楚楚, 焊缝分布清晰可辨有规律, 三、对于基本符号以及指引, 三、关于基本符号和指引线二者位置的位置规定定• 那实线以及虚线两者摆放的位置, 是能够依据实际具体需求来实现相互变换更替的, 实线和虚线的位置根据实际需要进行改变后可互换, 三、对于基本来讲有的要求、有的要求在必需用时呢能够在焊缝符号当中去标注相关尺寸, 像比如说焊高、坡口那个角度、坡口深度等情况 如果复杂难辨的坡口所具有的尺寸在进行标注的时候较容易引发误解的话, 应当采用示意图像来进行标注。
如若复杂的那种坡口尺寸标注容易致使产生误解的情况出现, 那就应当采用示意图来进行标注, 四、有尺寸及四、有尺寸及标注, 所注那 2、尺寸符号、尺寸符号符号符号称作名称名称, 其有对应的示例示意图像, 瞧这些, 对于 a 而言, 它是诸如坡口角度, 对于β相应就是坡口面角度, 对于 p 则是钝边, 它们分别对应着 aβp，四、这里所言尺寸及四、这里提到尺寸及标注注, 还有符号符号称作名称名称并对应一些示例示意图像, 像 H 属坡口深度, K 是焊脚尺寸, 涉及塞焊的 d 指直径, n 为此处焊缝段数, 对于这种举例 HK, n 的数值确定便是等于 2d, 四之, 这尺寸及四、这表示尺寸及标注注, 还有符号符号称作名称名称当然也有对应的示例示意图像, 比如 l 是所示焊缝长度, e 为焊缝间距, N 则意味着相同焊缝数量, 对于 leN 来说其数值确定是等于 3，四之而言尺寸及四、谈及尺寸及标注注 3、涵盖所谓标注规则, 其一, 横向尺寸乃是处于基本符号的左侧位置进行标注；其二, 纵向尺寸是在基本符号的右侧给予标注；其三, 像坡口这种是存在角度、坡口方面角度、根部间隙会在基本符号的的那么上侧或者下侧位置进行标注；其四, 相同焊缝数量是在尾部进行标注；其五，要是尺寸数量太多不容易清晰区分辨别之时, 则能够在尺寸数据的前头写上对应的这种尺寸符号；其六, 当箭头线方向发生改变的时候, 上述所讲的这些规则实际上是不会改变的。
当箭头线方向发生改变时, 原来的那些规则是不会改变的, p.H.K.d这些属于基本符号, 基本符号n×l(e)aβb, p.H.K.d基本符号, 基本符号n×l(e)aβbN。四、考虑尺寸以及尺寸的标注情况, 注4提及关于尺寸标注的其他规定, 确定焊缝位置的尺寸是不会在焊缝符号当中进行标注的, 而是要把它标注在图样之上。在基本符号右边没有任何尺寸标注, 并且又不存在其他说明的情况下, 这就意味着焊缝在工件整个长度方向上是连续不断的 在基本符号的左边没有任何尺寸标记, 要是又没有其他说时那么这种情况下就意味着对接焊缝是需要全焊。对于塞焊缝、槽焊缝, 要是带着斜边的话, 那就应当标注其底部的尺寸。四、提到尺寸以及尺寸的标注, 注序号, 序号有符号, 还有示意的图形, 以及标注的示例 1 12 23 3。五、涉及焊缝符号的应用示例如下 在序号方面, 有符号 在示意图形方面, 有相应的图案, 标注示例有4 45 56 6。五、再次强调焊缝符号的应用示例, 序号有符号, 示意图形有对应的样子 标注示例有7 78 89 9M。五、这里还是焊缝符号的应用示例部分, 序号有符号, 示意图形有对应的图案 标注示例有2。同样五、焊缝符号的应用示例里, ll(e)存在其他应用示例, 像是间断角焊缝Kn×l（e）, 这里l表示着焊缝的长度, e代表间距, n是焊缝段数, K是焊脚尺寸, 有相关的示意图形, 还有标注的方法。五、焊缝符号的应用示例中, 双面交错间断角焊缝×ln×l(e) (e), l表示焊缝长度, e代表间距, n是焊缝段数, K是焊脚尺寸, 有示意图形以及标注方法和。五、在焊缝符号的应用示例那部分讲述45°60°°60°的双面部分熔透焊缝的示意图形以及对于p来说它表示。焊缝长度对应的是的长度H意味着间距K代表焊脚尺寸有一种个人意见说明最好是能采用对应的示意图表示达在那五、焊缝符号那个应用示例的部分！
