焊接及其表示方法
GB/T324-2008
焊接
制造工艺里的焊接, 是要把零件连接处加热使之熔化, 又或者是加热并加压让其熔化（不管用还是不用填充材料）, 最终让连接处熔合成为一体, 而焊接它属于不可拆连接。
用在焊接加工时的一种图样是焊接图样, 焊接图要把焊接件的那些结构, 还有与焊接密切相关的一些技术参数清晰表示出来, 在国家标准里规定了焊缝的这个种类, 以及焊缝的具体画法, 另外还有焊缝采用的符号, 包括具体的尺寸标注方法, 以及整个焊缝标注方法。
较常运用的焊接方式包含电弧焊, 还有电阻焊, 以及气焊, 另外还有钎焊, 当中以电弧焊的应用最为广泛。
常见的焊缝接头和焊缝形式
（a）对接接头、焊缝
（b）搭接接头、点焊缝
（c）T形接头、角焊缝
焊缝标注方法
图样上焊缝有两种表示方法，即符号法和图示法
01
采用符号标注法作为焊缝首要标注方式, 在有必要的时刻, 才准许以图示法作为辅助。举例来说, 采用连续或者断续的粗线去呈现处在连续状态或者断续状态之下的焊缝；当存在需求的时候, 绘制焊缝局部剖视图或者放大图以展现焊缝剖面形状；运用细实线绘制焊前坡口形状等情况。
01
符号法

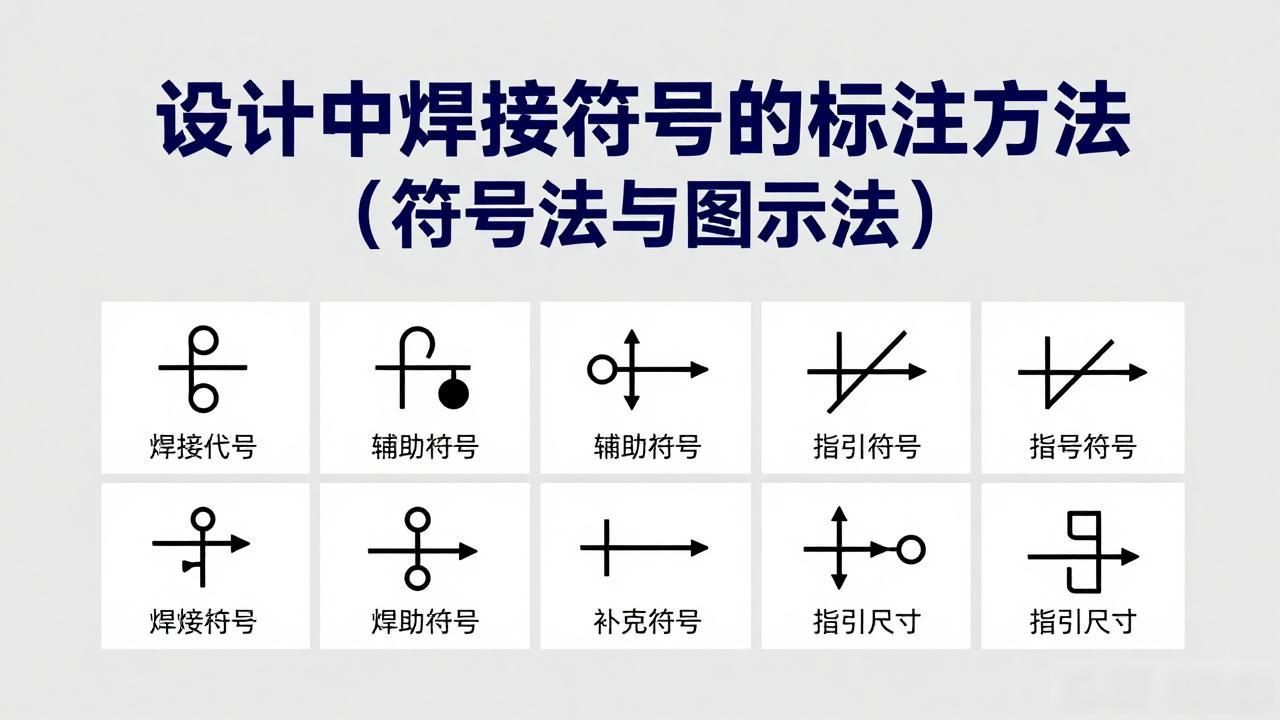

焊缝的结构形式借由焊缝代号予以表示, 这焊缝代号主要涵盖: 基本符号, 辅助符号, 补充符号, 指引线以及焊缝尺寸符号共同构成。
基本符号, 其作用在于对焊缝横截面的形状予以说明, 线宽是用以标注字符高度而言的十分之一, 要是字高为3.5mm, 那么符号线宽就是0.35mm啦。
标注双面焊焊缝或接头之时, 基本符号存在组合使用的情况, 这是基本符号的组合。
辅助符号：是表示对焊缝表面形状特征辅助要求的符号。
辅助符号常常跟焊缝基本符号一块儿配合着使用, 处在有针对焊缝表面形状存有特殊要求这一情况的时候会用到。
焊缝补充符号：是为了补充说明焊缝某些特征（范围）的符号

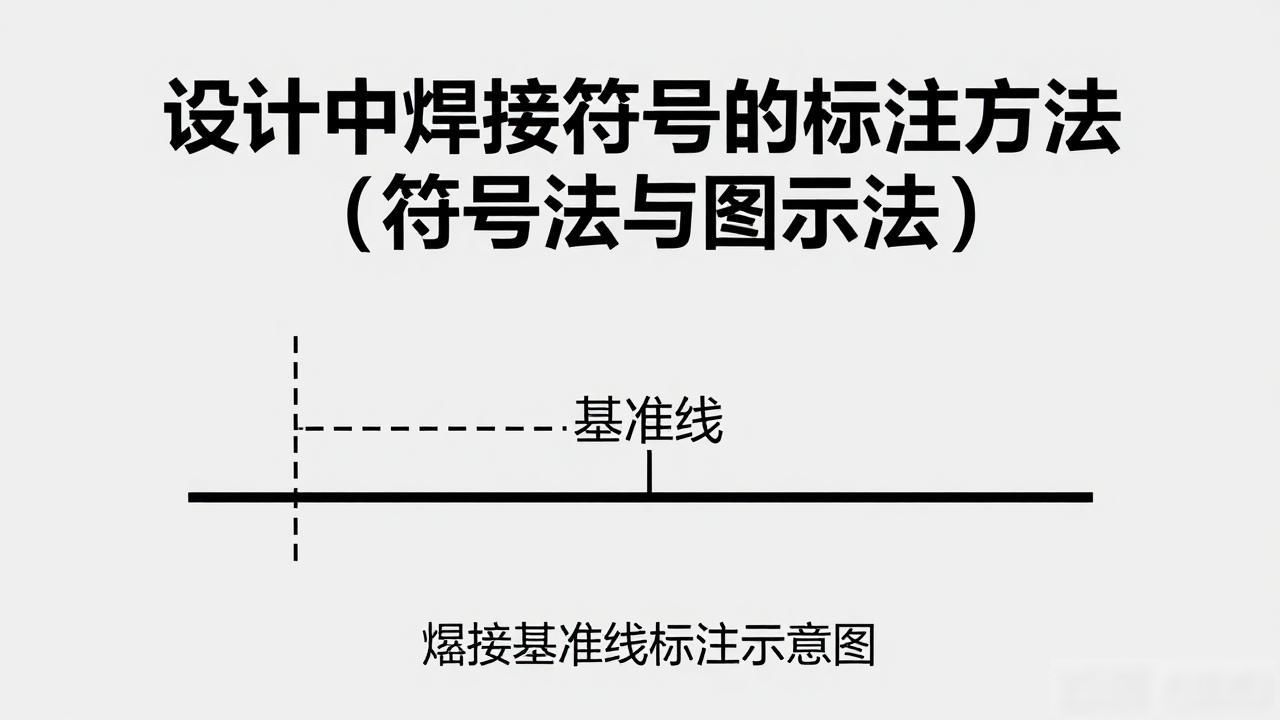

指引线, 是用细实线绘制的, 一般包含带箭头的指引线, 这被称作箭头线, 此外还有两条基准线, 其中一条是实线, 另一条是虚线, 基准线通常与图纸标题栏的长边平行, 必要时还能够加上尾部, 也就是呈90°夹角的两条细实线。
之所以要简化焊接方法的标注以及文字说明, 那就是可以采用这样一种代号, 它是按照国家标准GB/T5185－1999规定的, 是用阿拉伯数字来表示的, 是关于金属焊接以及钎焊等的各种焊接方法的代号。
焊接方法标注在指引线的尾部。
图示呈现对接接头周边焊缝, 焊条电弧焊（111）处于非箭头那一侧。
打底，表面齐平；埋弧焊(12)焊成的V形焊缝在箭头侧，
表面也要求齐平。
1.焊缝位置方面, 箭头线一般并无特殊要求, 若箭头线直接指向焊缝, 那么能指向焊缝正面, 或者是反面, 然而, 有标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝的情况时, 箭头线要指向有坡口一侧的工件。
基本符号相对基准线的位置(U、V形组合焊缝)
(a)
(b)
(c)
2.基准线的虚线也可以画在基准线实线的上方，如下图
3、当箭头线径直朝着焊缝直接指向的时候, 基本符号应当在实线那一侧进行标注。当箭头线朝往焊缝的另外一侧指向时, 基本符号必须在基准线的虚线那一侧予以标注。像下面所展示的这个图一样！
基本符号相对基准线的位置（双角焊缝）
双面焊缝（单边V形焊缝）
4、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如下图
对称焊缝（角焊缝）标注
5、倘若不存在致使误解产生的这样一种状况, 要是箭头线将趋向于连接处, 并且另一边不存在对于连接的相关要求, 那么准许把作为标准的线当中呈虚线状的部分予以省略。
焊缝尺寸符号：是表示坡口和焊缝各特征尺寸的符号。
焊缝的尺寸符号为：
01
高度方向
02
长度方向
特定情况下简化标注
例：常见焊缝标注及说明
图7-37焊接装配图实例（支架）

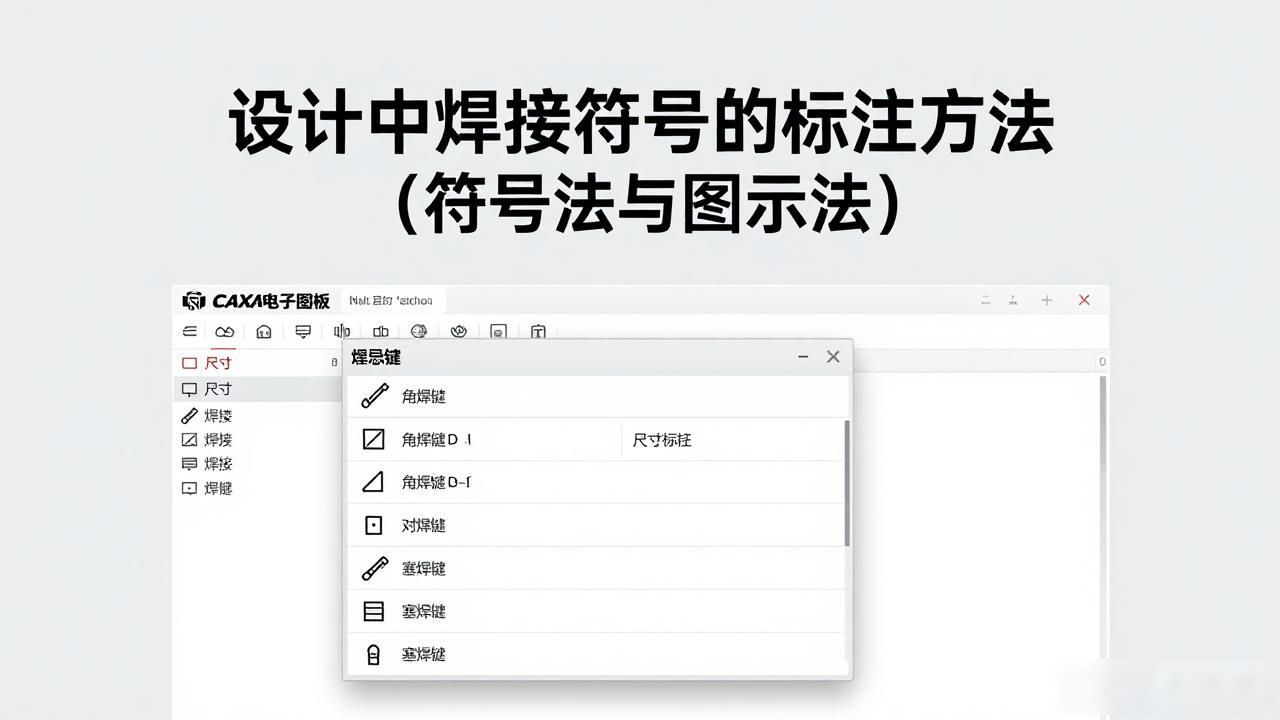

在CAXA电子图板里, 于尺寸标注这项操作当中, 提供了焊接符号的标注方式。要选择尺寸标注里的焊接符号, 如此便会弹出一个呈现如图7-38这样子的对话框。
图7-电子图板的焊接符号标注
图示法
《技术制图焊接符号的尺寸、比例及简化表示法》为国标GB/－1990之中所规定的标准, 当需要于图样里简易进行焊缝绘制时, 视图、剖视图或剖面图皆可用于表示, 轴测图同样能够示意性地来表示。
在同一图样中，通常只允许采用一种画法。
01
02
