1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

行业交流群： 肖亦老师：（Qq）

焊缝标注主要是以符号标注法来进行, 只是在必要的情况之下才允许辅助采用图示法, 像用连续或者断续的粗线去表示连续或者不连续的焊缝, 在有需要的时候绘制焊缝局部剖视图或者放大图来展现焊缝剖面形状, 用细实线绘制焊前坡口形状等, 符号标注这种方法是借助焊缝符号以及指引线来表明焊缝形式的标注方式。

2、符号标注法的要素

焊缝符号标注存有诸多要素, 这点需要明白。其中, 焊缝基本符号以及指引线联合构建成焊缝的基础要素, 这可是必须得去标注的内容。除开这焊缝基本要素之外, 只有在需要的时候且有必要的情况下, 才应当额外去加注别的诸如像辅助符号、补充符号、焊缝尺寸符号以及焊接工艺等等这类内容。

3、焊缝符号及其标注

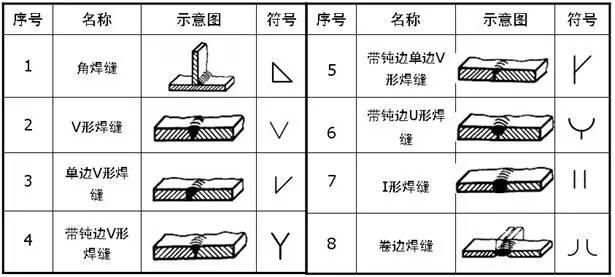

（1）用来表示焊缝横断面形状的符号是焊缝基本符号, 其数量一共有13个, 具体可查看GB/324 – 88, 比如:

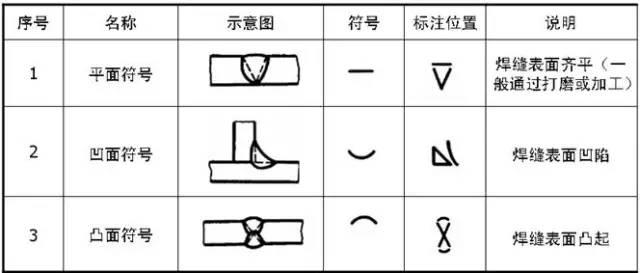

（2）辅助符号, 是用来表示焊缝表面形状特征的符号, 当不需要确切地说明焊缝的表面形状时, 是可以不加注辅助符号的, 辅助符号会配置在基本符号的固定位置, 辅助符号一共有3个。

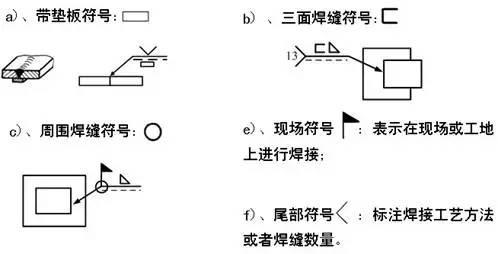

（3）补充符号，是用来补充说明焊缝某些特征所采用的符号, 其数量一共有5个。

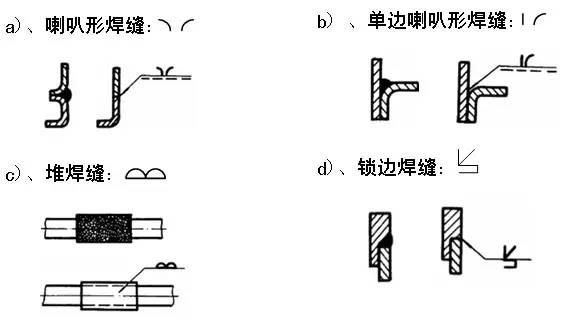

（4）焊缝符号是为满足某些特殊情况所规定的特殊符号, 其数目共有4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）接头侧与非接头侧, 箭头均可指向, 此为箭头线；箭头线相对焊缝的位置, 普遍无特殊要求；箭头线允许弯折一次, 仅此而已。

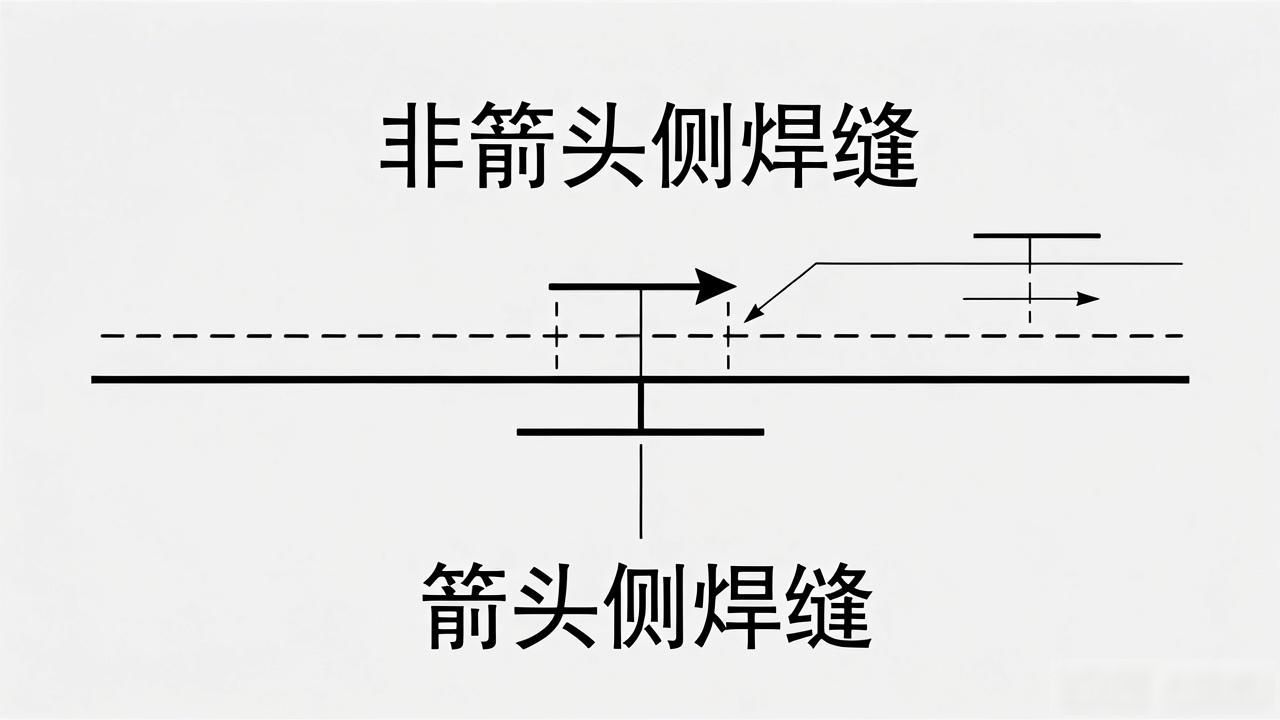

（2）含实线基准线与虚线基准线的基准线, 虚线基准线能画在实线基准线的上方或者下方。表明焊缝在箭头一侧的焊缝符号标于实线基准线上, 而用以指出焊缝在非箭头一侧时则标注在虚线基准线上。进行双面或对称焊缝标注之际可不添加虚线。

5、焊缝尺寸符号及其标注

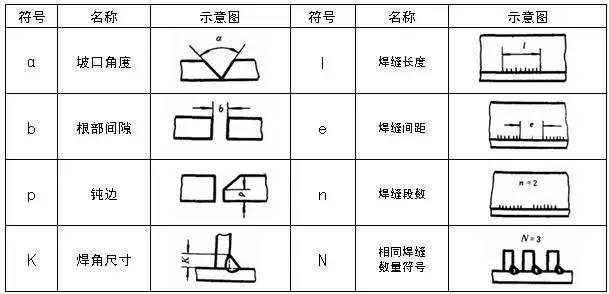

（1）焊缝标注若有必要之时, 将会附带有着焊缝尺寸符号以及数据。焊缝尺寸符号总共存在16个, 具体情况可见于GB/324 – 88之中, 举例而言:

（2）焊缝尺寸符号以及数据的标注原则（如同图中所示）, 焊缝横截面上的尺寸, 标注在基本符号的左侧, 长度方向的尺寸, 标在右侧, 坡口角度、坡口面角度、根部间隙等尺寸, 标在基本符号的上侧或者下侧, 相同焊缝数量的符号, 标在尾部。

在基本符号右侧, 在毫无任何标注又不存在其他说明的情形下, 这意味着焊缝于工件整个长度范围之中是连续的； 在基本符号左侧, 于没有任何标注又并无其他说明的状况时, 表示对接焊缝需要完全焊透。

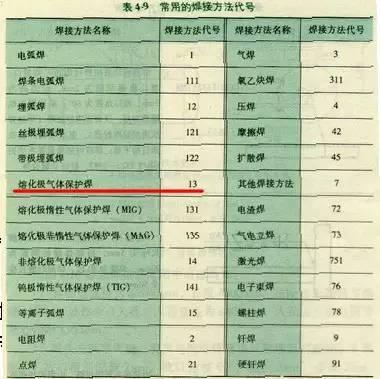

6、焊接方法代号

焊接方法代号依照GB/5185 – 1985, 比如说, 像图呈现的是对接接头周边焊缝, 焊条电弧焊（111）在非箭头那一侧进行打底操作, 其表面要达到齐平状况, 埋弧焊（12）所焊成的V形焊缝处于箭头侧, 其表面同样要求达到齐平状态。

7、焊接标注说明

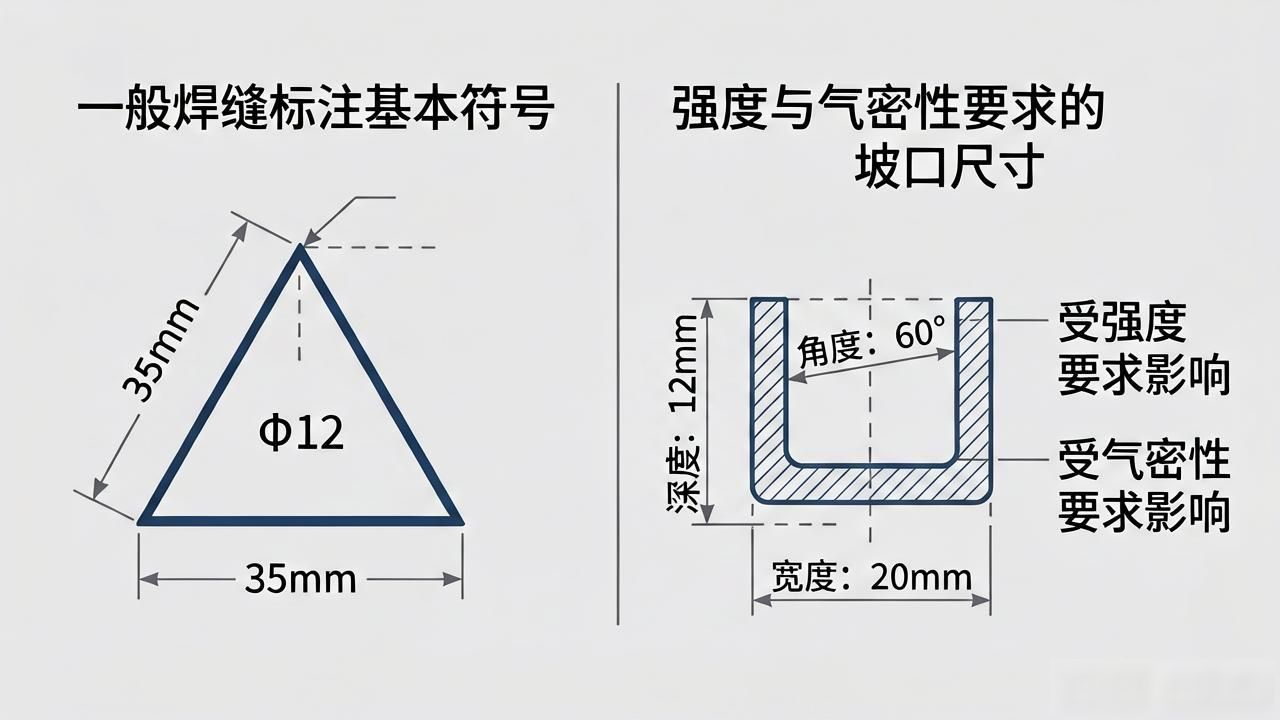

（1）对一般焊缝, 是只标注基本符号, 坡口尺寸不标注, 其由工艺决定, 而对那坡口尺寸的标注；对有强度、气密性等要求的焊缝, 或者受结构限定的特殊坡口, 应标注坡口尺寸, 必要的时候用图示法绘制坡口结构图。

（2）对接焊缝的有效厚度S 依靠工艺来予以保证, 在焊接完成之后是没办法进行测量的, 通常情况下是不会进行标注的。

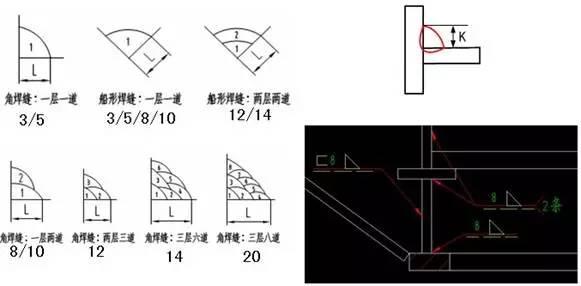

（3）所述焊脚尺寸K的大小, 通常是这样的, 具体为3, 还有5, 再者8, 以及10, 另外12, 接着14, 最后是20。

（4）标注断续焊缝的情况如下所示, n代表的是焊缝段数, 代表的是焊缝长度（此长度不将弧坑计算在内）, e代表的是焊缝间距。
