焊接符号培训

举办焊接符号培训, 接头有多种基本形式, 那就是对接接头, 还有角接头, 以及T型接头, 另外还有搭接接头。

2、焊接符号在图样上的标注

1) 基本要求

焊缝符号表示方法是完整的, 它涵盖基本符号, 还包括辅助符号, 也有补充符号, 并且有指引线, 另外还有尺寸符号以及数据。

指引线通常包含两部分, 一部分是带有箭头的指引线, 也就是简称的箭头线, 另一部分是两条基准线, 其中一条是实线, 另外一条是虚线。

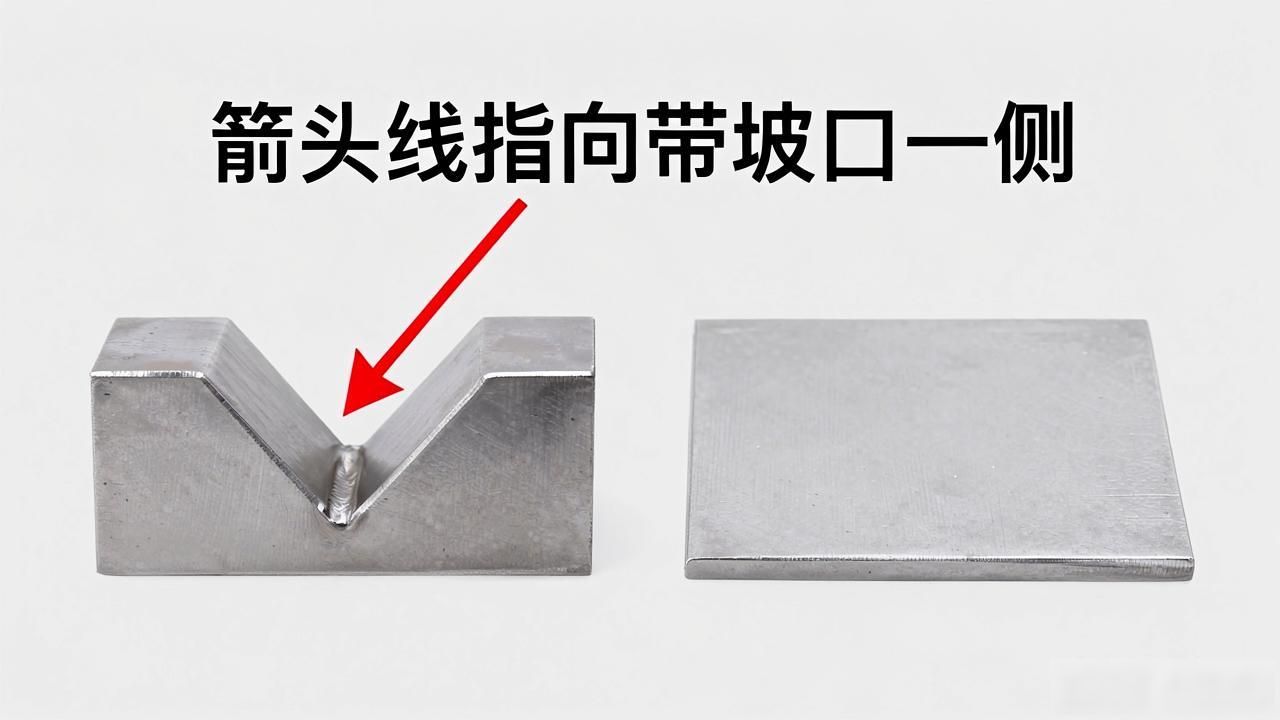

箭头线跟焊缝相对的位置, 通常没啥特殊要求；然而在给具有开坡口的焊缝做标注的时候, 箭头线应当指向那带有坡口的一侧的工件。

2）基准线的位置

基准线的虚线可以画在基准线的实线下侧或上侧。

基准线通常是要跟图样的底边保持相平行的态势, 然而呢, 在存在特殊条件这样的状况之下, 它也是能够与底边呈现相垂直的情形的。

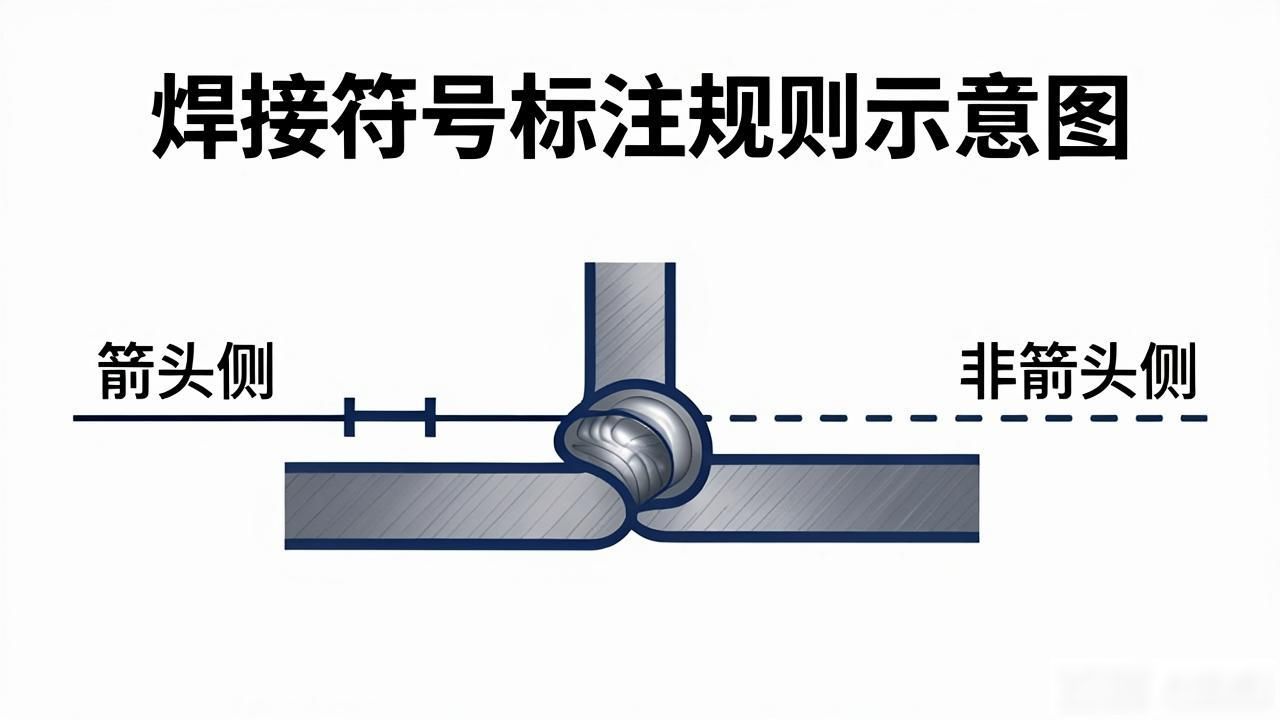

3）基本符号相对基准线的位置

只因要于图样这边确切地展现焊缝的所在位置, 所以特意针对基本符号相对于基准线的位置给出像下面这样的规定。

a) 如果焊缝处于接头的箭头那一侧, 那么就要把基本符号标记在基准线的实线那一侧。

b) 要是焊缝处于接头的并非箭头所指的那一侧, 那么就把基本符号标注在基准线的虚线那一侧。

c) 标对称焊缝及双面焊缝时，可不加虚线。

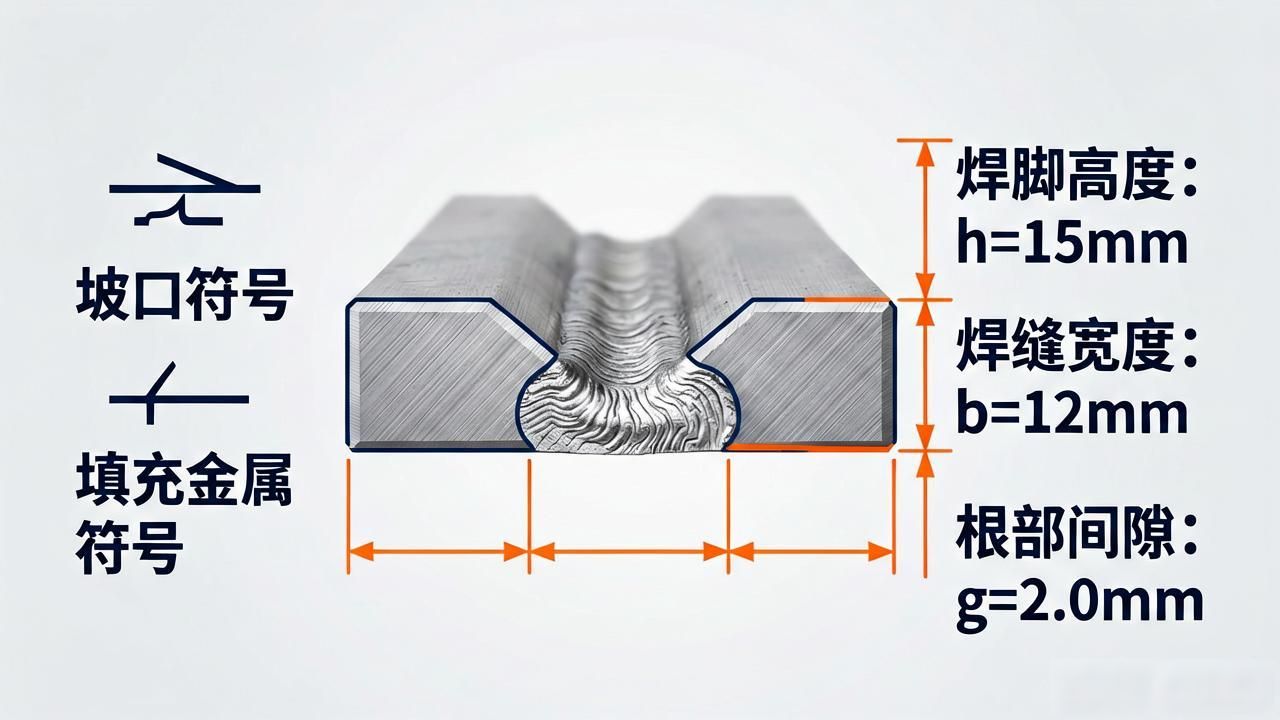

4）焊缝尺寸符号及其标注位置

1. 一般要求

a) 基本符号必要时可附带尺寸符号及数据。

b) 焊缝横截面上的尺寸标在基本符号的左侧。

c) 焊缝长度方向的尺寸标在基本符号的右侧。

d) 相同焊缝数量符号标在尾部。

e) 在存在较多需要进行标注的尺寸数据, 并且这些数据不容易加以区别的情形时候, 能够在数据之前增添相应的尺寸符号。

f) 负责确定焊缝位置的尺寸, 并非于焊缝符号里予以给出, 而是要被标注在所提供的图样之上。
