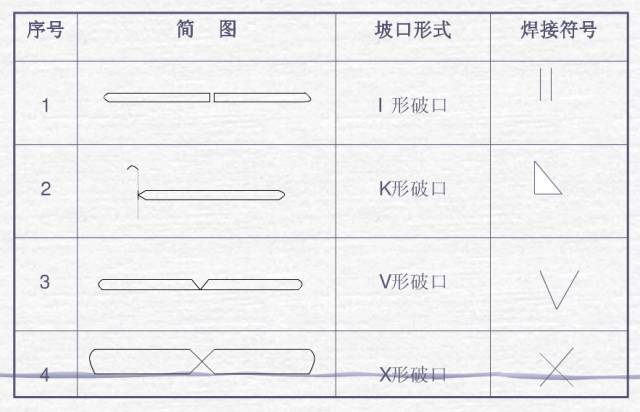

基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示情况。倘若为组合焊接方法, 可用“/”加以分开, 左侧所表示的是正面（或盖面）的焊接方法, 右侧所表示的是背面（或打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊进行打底, 而后运用手工电弧焊进行盖面, 如此表示为 141/111。
所示见图3-21的, 是焊缝符号以及焊接方法代号的标注示例。此图呈现的是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝将其表面弄至齐平状态, 而焊接方法当中的打底焊需运用手工钨极氮弧焊, 盖面焊以及封底焊则要采用手工电弧焊。
焊接方式代号
焊接符号表示方法

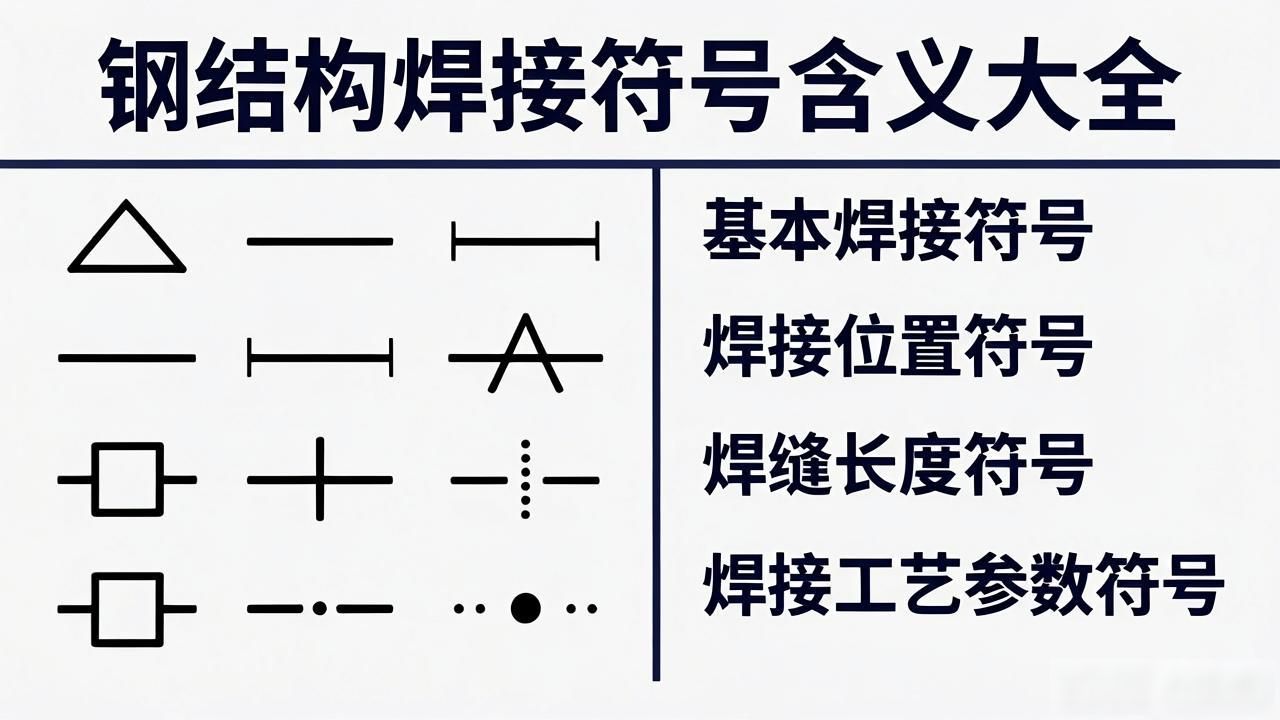

钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》去绘制的, 钢结构通常归属于建筑学科, 是属于建筑行业范畴的, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号, 还有型钢符号、再有螺栓符号以及又有铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出线用于焊缝, 它由箭头以及两条基准线构成。这两条基准线, 一条呈现为实线, 另一条则是虚线, 它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 亦可画在基准线实线的下侧, 基准线通常应该与图样的标题栏平行, 只是在特殊条件时候才与标题栏垂直。
3、假设焊缝处于接头的箭头那一侧, 那么基本符号标在基准线的实线那边；要是焊缝处于接头的不靠箭头的一侧, 那么基本符号标在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注之际, 那箭头线需要朝着带有坡口那一侧的工件指向。
6、与基准线重合的线段, 是用粗实线表示的基本符号、补充符号, 基本符号、补充符号, 它们与基准线相交或者相切。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样取粗实线, 尾部符号为细实线, 其主要用于标注焊接工艺、方法之类内容。
8、于同一图形之上, 在焊缝形式、断面尺寸以及辅助要求都相同的情形下, 能够仅挑选一处来标注焊缝的符号与尺寸。并且要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 此圆弧画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标记在尾部的符号当中, 分类编号运用A、B、C……在同一类的焊缝里可以挑选一处来标注代号。

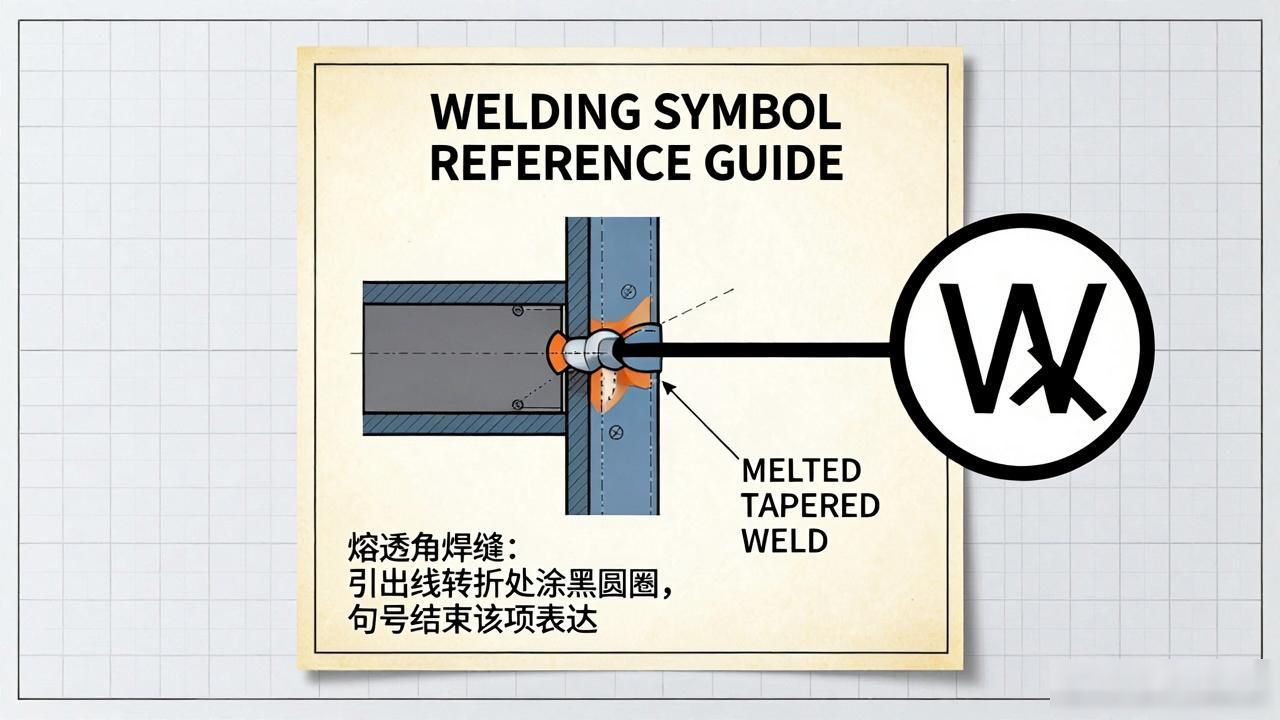

9、符号应按图 1-38 方式标注的是熔透角焊缝, 熔透角焊缝的符号是画在引出线转折处的涂黑圆圈。为结束该项表达；句号为结束该项表达。
10、对于那种形状之中相对较长的角焊缝, 这种角焊缝比如是用于焊接实腹钢梁的翼缘焊缝, 它可以不借助引出线来进行标注, 而是能够直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、长度连接之中, 仅仅只是局部的区段存有焊缝之际, 依照图1-40来进行标注, K是角焊缝焊脚的尺寸。
12、要是焊缝分布并非规则状态时, 于进行焊缝符号标注这个行为的时候。在焊缝那里添加中实线用来表明能够看见的焊缝, 又或者添加栅线用来表明无法看见的焊缝。
13、存在两个相互焊接的焊件, 当此焊接情况是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头会指向那个具有较大坡口的焊件。
14、用来表示环绕工作件周围的, 围焊缝符号是用圆圈呈现的, 它被画在引出线的转折之处, 并且还标注有其焊角尺寸K。
15、相互焊接的焊件数量为三个亦或是超过三个时, 那些焊缝无法当作双面焊缝进行标注, 焊缝的符号以及尺寸都应当各自分别去标注。
16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号是那种涂黑了的三角形旗号模样, 它绘制在引出线的转折的那个地方。
17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口之时（如同单面V形这种情况）, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径

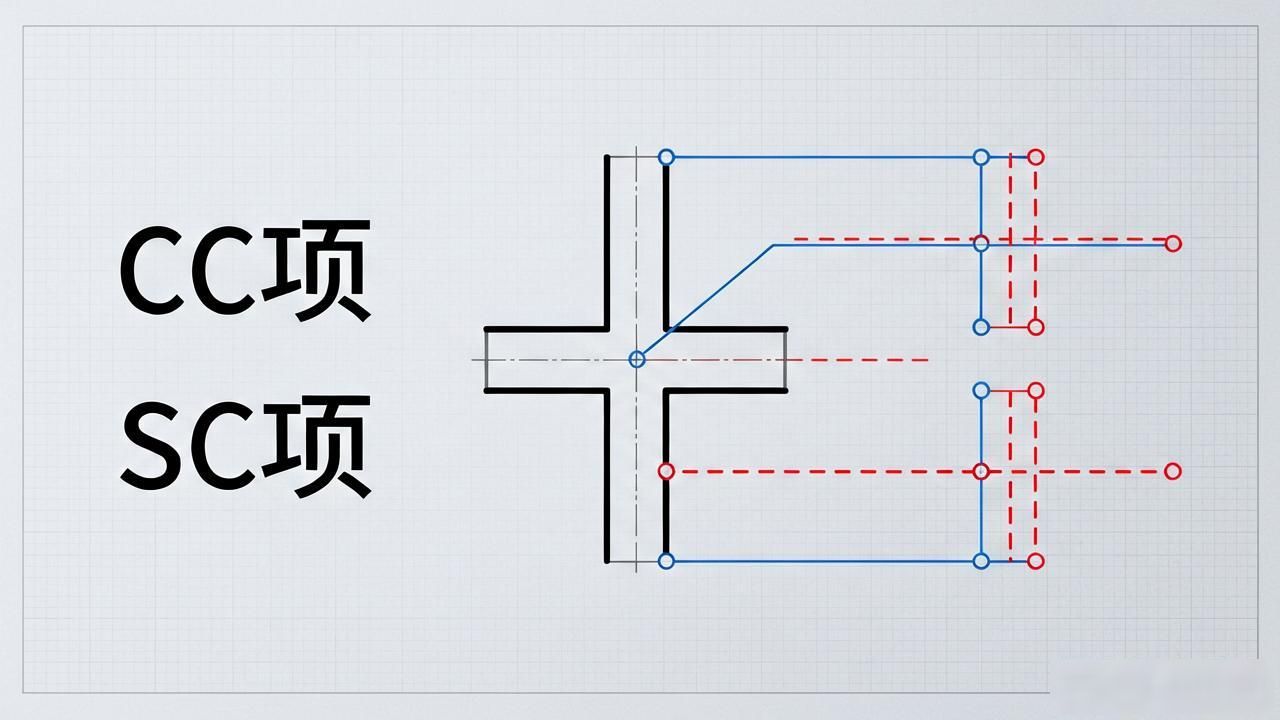

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
