焊接符号大全及解释

焊接符号大全及解释

想知道焊接符号的意思吗, 这儿有一份全面的焊接符号规范说明文档等你来领取！

1️⃣ 点焊符号：

表明焊缝的表面要和工件处于平齐的状态, 说不定还会需要进行打磨, 在不存在数字的情形下, 意味着仅仅焊接一点, 数字所代表的是焊点的直径, 而括号当中呈现的则是多个焊点相互之间的距离。

2️⃣ 接缝焊符号：

与工件要保持平齐的焊缝表面, 同样是需要打磨这种工艺手段的。当不存在数字呈现的时候, 所表达的意思是整条焊缝。而若有数字存在, 此数字展现的是焊缝长度, 括号里面对应的则是焊缝之间的距离。

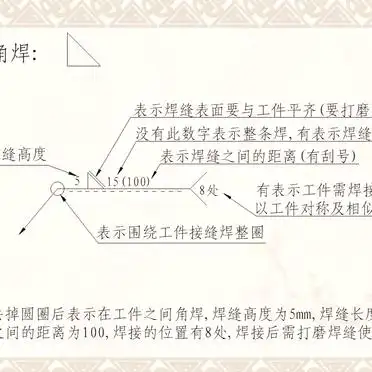

3️⃣ 角焊符号：

要使焊缝表面跟工件处于平齐状态, 并且还得进行打磨, 同样是需要这样做的。当不存在数字的时候, 那就意味着是整条焊缝。要是有数字, 其代表的是焊缝高度, 而括号当中的则是焊缝之间的距离, 标点符号。

应用实例：

进行焊接时被称作点焊的这种方式, 两边都得实施点焊操作, 其中, 焊点的直径是5mm, 并且, 焊点之间的距离为50mm。

接缝焊, 要在接缝之内进行焊满操作, 焊完之后需将表面磨平。所有角的位置的接缝处, 都必须要做到焊满。

对角焊而言, 是于工件相互之间进行角焊操作, 其焊缝的高度设定为5毫米, 焊缝的长度规定为20毫米, 并且是围绕着工件开展整圈的焊接工作。

规范说明：

点焊未注焊点直径：氩焊为3mm，保护焊为5-6mm。

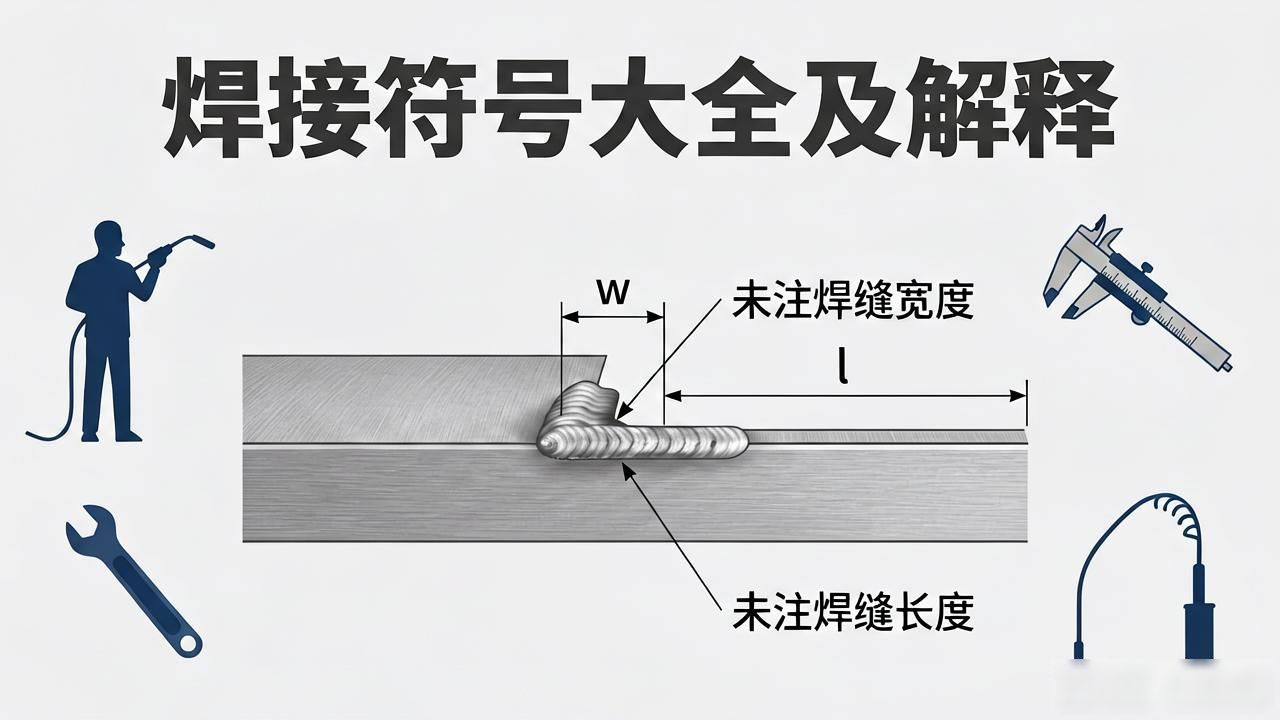

接缝焊未注焊缝宽度和长度：均表示填满焊接。

氩焊用于角焊未注焊缝高度时, 其高度为1至2毫米, 不能超过2毫米；保护焊用于角焊未注焊缝高度时, 其高度为3至5毫米。

综合实例：

上面板、侧面板、U形板侧封板等部位的焊接符号和规范说明。

现在，你是否对焊接符号有了更清晰的了解呢？
