基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈现于表 3 -9 所示情况。要是属于组合焊接方法, 能够用“/”加以分开, 左侧代表着正面（或者盖面）的焊接方法, 右侧代表着背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底, 随后用手工电弧焊实施盖面, 那么便表示为 141/111。
如可见图名为3 – 21的示例, 其中标注有焊缝符号以及焊接方法代号。示例所呈现的内容为, 属于V形坡口对接焊缝, 其开展了背面封底焊, 使得正面焊缝表面处于齐平状态, 且阐述了焊接方法, 即打底焊使用手工钨极氮弧焊, 进行盖面焊与封底焊时采用手工电弧焊。
焊接方式代号
焊接符号表示方法
那个依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 一般属于建筑学科的钢结构属于建筑行业, 所以在钢结构焊接符号的标注当中常常伴随着建筑符号、型钢符号、螺栓符号还有铆钉符号等。

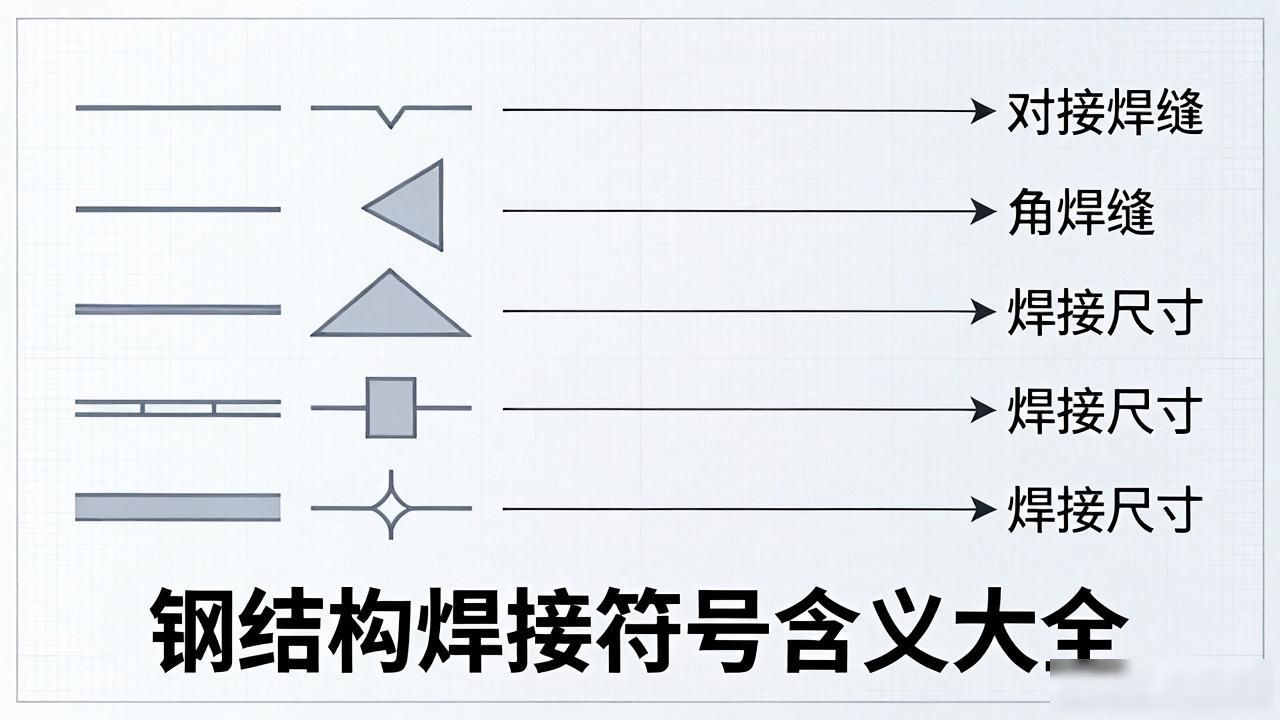

钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的, 是箭头以及两条基准线, 其中一条是实线, 另一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行, 只是在特殊条件下才会与标题栏垂直。
3、假若是焊缝处于接头那箭头所指侧这种情况时, 基本情形下基本符号会被标注在基准线的实线一侧；要是焊缝处于接头并非箭头所指的另一侧这种状况时, 基本符号得标注在基准线虚的那条直线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝的相对位置, 一般并没有什么特殊要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件。
6、基本符号, 和补充符号, 还有它们与基准线相交的情况, 要是切线, 倘若与基准线有重合的线段, 这些都要用粗实线去表示。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 要是焊缝的形式、断面的尺寸以及辅助的要求全部都相同的时候, 能够仅仅选择一处将焊缝的符号和尺寸标注出来。并且还要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 它画在引出线的转折的地方。
在同一个图形之上, 存在数种相同的焊缝情形时, 能够把焊缝进行分类编号，将其标注于尾部符号的里面, 分类编号运用A、B、C等, 在同一类的焊缝当中, 可以挑选一处来标注代号。

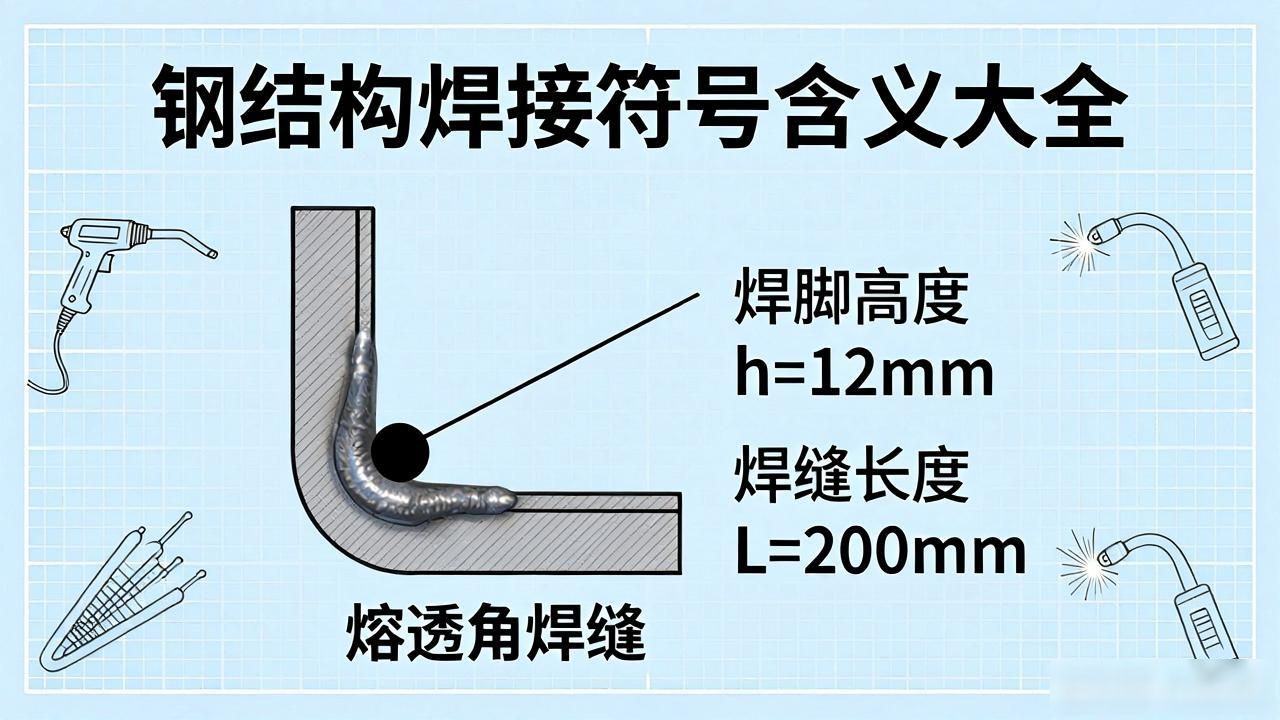

9、应按图1-38方式标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、使用那种焊脚尺寸相对比较长的角焊缝, 像是对接实腹钢梁这个部件的翼缘位置所采用的焊缝, 这种情况下能够不运用引出线去进行标注, 而是直接于角焊缝的旁边位置标注出焊缝相关尺寸的数值K。
11、当其处于连接长度范围之内, 仅仅只是局部的区段存在焊缝的情况下, 那么根据图1-40来进行标注。其中, K指的是角焊缝的焊脚尺寸。
12、若焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 于焊缝的位置, 要加上中实线以此来表示能够看见的焊缝, 或者是加上栅线用来表示不能够看见的焊缝。
13、两个相互进行焊接的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线的箭头就会指向具有较大坡口的那个焊件。
14、表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现, 该圆圈画在引出线拐折的地方, 并且要对其焊角尺寸K进行标注。
15、当着有三个或者超过三个的焊件彼此进行焊接之时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸是需要分别去进行标注的。
16、在施工现场那儿实施焊接操作的焊件, 对于其焊缝, 需要标上“现场焊缝”这样的符号。现场焊缝符号是那种涂黑的三角形旗号模样东西, 要绘制在引出线所出现的转折之处、地方, 且有标点符号。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 像单面V形这种情况, 引出线的箭头所指向的乃是带坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
