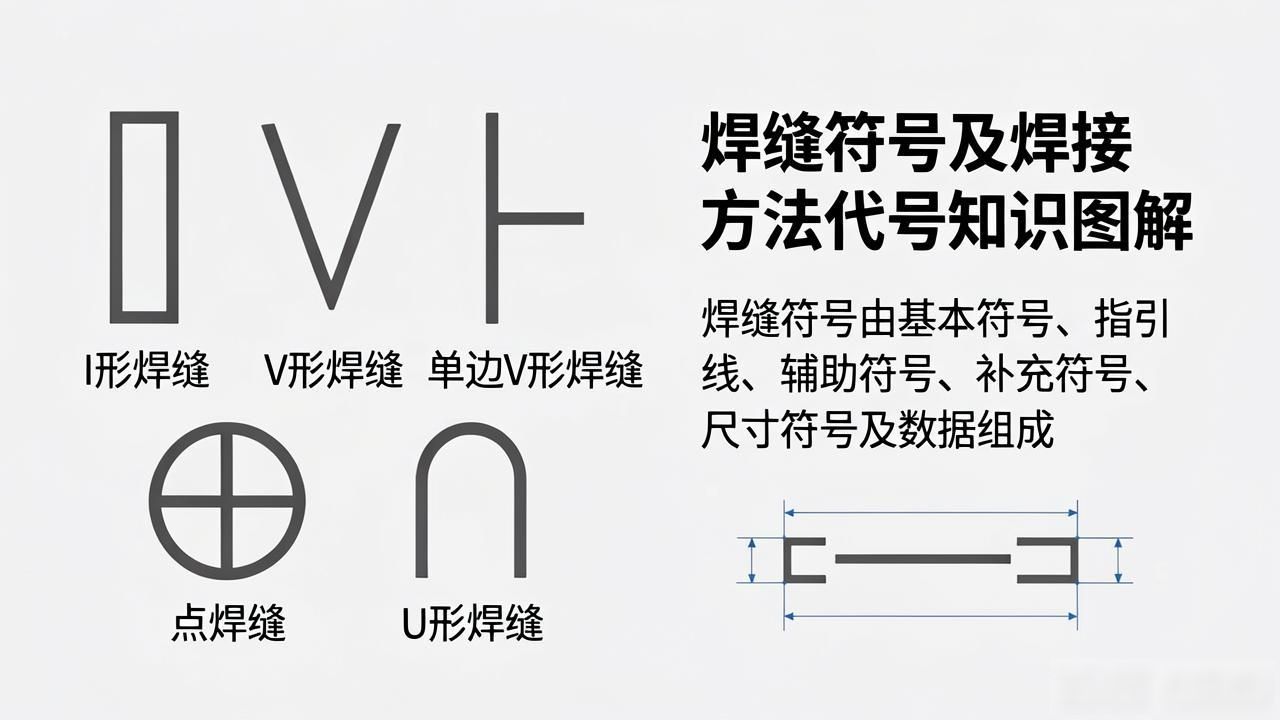

焊缝符号和焊接方法代号, 其中, 焊缝符号一般由基本符号与指引线组成, 必要时还能加上辅助符号、补充符号和焊缝尺寸符号及数据, 焊缝的基本符号是表示焊缝横截面形状的符号, 采用近似于焊缝横剖面形状的符号用粗实线画出呢，焊缝名称有焊缝符号、焊缝形式, 像I形焊缝、V形焊缝、单边V形焊缝、点焊缝、U形焊缝等, 我们常用的焊接基本符号, 还有焊缝的辅助符号, 为表示焊缝表面形状特征的符号, 随基本符号标注在相应位置上, 以及焊缝的补充符号, 是为补充说明焊缝某些特征而采用的符号, 用粗实线绘制, 需要时可随基本符号标注进而后可标注焊接工艺方法及焊缝条数等, 再者是焊缝尺寸符号及其标注方法, 焊缝尺寸指工件厚度、坡口角度、根部间隙等参数值, 在需要时对标, 标注随基本符号在规定位置进行, 常用焊缝尺寸符号如下表, 还有焊缝的指引线及其在图样上它的位置, 组成是基准线上下用来标注有关焊缝符号, 基准线的虚线既可画在基准实线上侧, 也能画在基准实线的下侧, 基准线一般与图样底边相平行, 焊缝符号相对于基准线的位置, 若箭头指向焊缝施焊面, 则焊缝符号标注在基准线实线一侧, 若箭头指向焊缝施焊背面, 则将焊缝符号标注在基准线虚线一侧, 但标注对称焊缝及双面焊缝时, 基准线的虚线可省略不画, 箭头线相对焊缝的位置一般没特殊要求, 只是标注单边V形焊缝、带钝边单V形焊缝和带钝边J形焊缝时, 箭头线应指向带有坡口一侧的工件, 紧接着是常见焊缝标注方法示例, 还有焊接图例, 焊接件图应涵盖这几个方面内容, 一组用于表达焊接件结构形状的视图, 一组尺寸确定焊接件大小, 其中包括焊接件的规格尺寸、各焊件的装配位置尺寸等, 各焊件连接处的接头形式、焊缝符号及焊缝尺寸, 对构件的装配、焊接或焊后说明必要的技术要求, 明细表和标题栏, 图样中焊缝的表达方法, 在能清楚表达焊缝技术要求下, 一般在图样中只用焊缝符号直接标注在视图轮廓线上, 或需要时也可在图样上采用图示法画出焊缝并同时标注焊接符号, 焊接图与零件图不同在于各相邻焊件剖切方向不一样, 且在焊接图中要对各焊件编号并填写零件明细栏, 显然焊接图是以整体形式表示它表达的仅是一个零件即焊接件。
