焊接符号标注

本文格式为Word版，下载可任意编辑——焊接符号标注

焊缝符号标注一、焊缝图示法二、焊缝符号标注法

图样上焊缝存在两种表示方法, 一种是符号法, 另一种是图示法。GB/T里规定, 在技术图样当中, 依照GB/T324—1988规定的焊缝符号去表示焊缝是通常做法, 不过, GB/T4458.1《机械制图图样画法》以及GB/T4458.3《机械制图轴测图》规定的制图方法也能够用来表示焊缝。GB/T324里同时规定, 为了把图样上的焊缝予以简化, 采用本标准规定的焊缝符号来表示是一般情况, 然而, 技术制图方法同样可以用来表示。

两项焊缝表示法标准, 都提到焊缝存在符号法与图示法这两种表示方法, 且都首先推荐使用符号法表示, 目的是简化并统一图样上的焊缝画法, 推荐以焊缝符号标注法为主, 必要时允许辅助用图示法辅助。假如需要表示焊缝剖面形状, 可依据机械制图法子, 绘制焊缝局部剖视图又或者放大图。

一、焊缝图示法, 视图呢, 可用一系列平行细线段来表示连续焊缝, 也可用连续的、（2b 到 3b）的粗线索表示连续焊缝, 而断续焊缝能用休止的平行细线段表示, 也能用（2b 到 3b）的粗线段来表示。在同一张图样当中, 以上这两种画法只允许采用其中的一种。

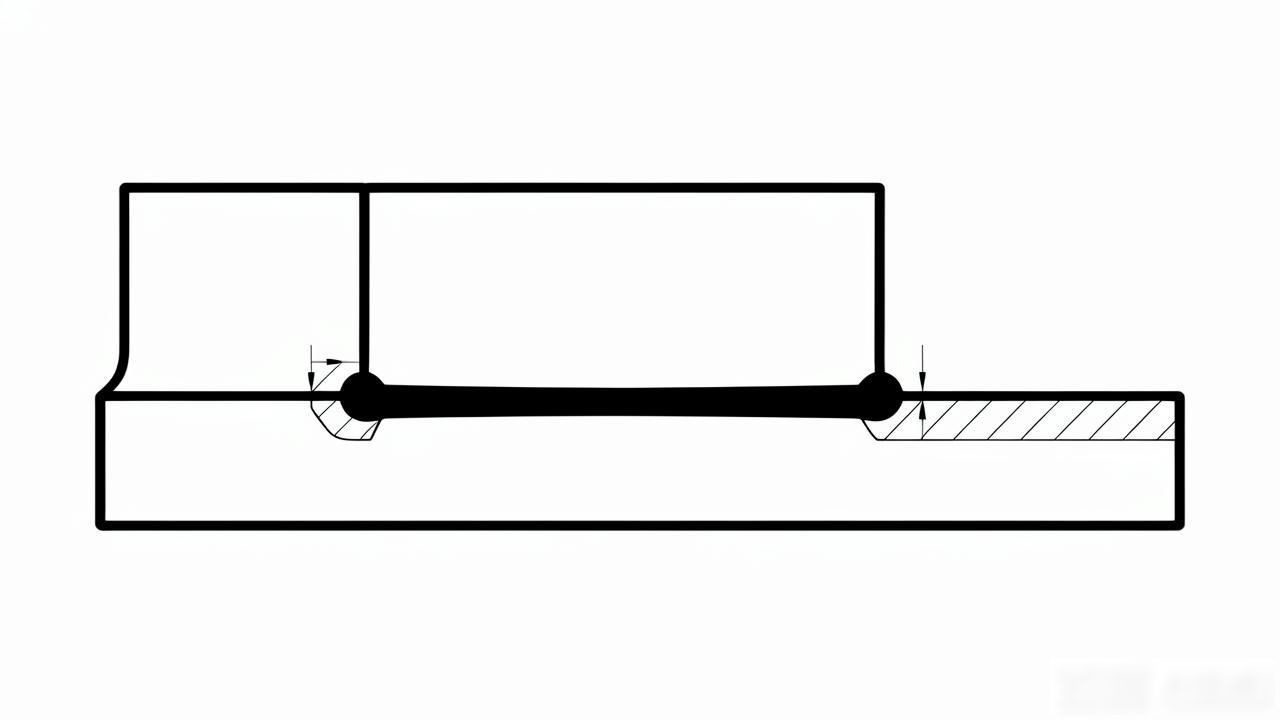

焊缝视图的画法

(2)端面上的视图, 要使用粗实线来绘制焊缝的轮廓, 要是存在需要去画坡口的情况, 那就得采用细实线来绘制焊前的坡。

口形状。

(3)剖视图、剖面图里, 金属熔焊区通常会采用涂黑来进行表示。要是有需要画出坡口的情况, 那么就采用粗实线去画出焊缝的轮廓, 并且用细实线绘制出焊前坡口的形状。

(4)局部放大图, 在必要的时候, 能够绘制焊缝的局部放大图, 并且标注有关尺寸。

(5)当仅凭借图示法还没办法将焊缝参数完全传递的时候, 就必须要借助焊缝符号标注法来进行补充说明。

补充注出图示法未能传递的信息。

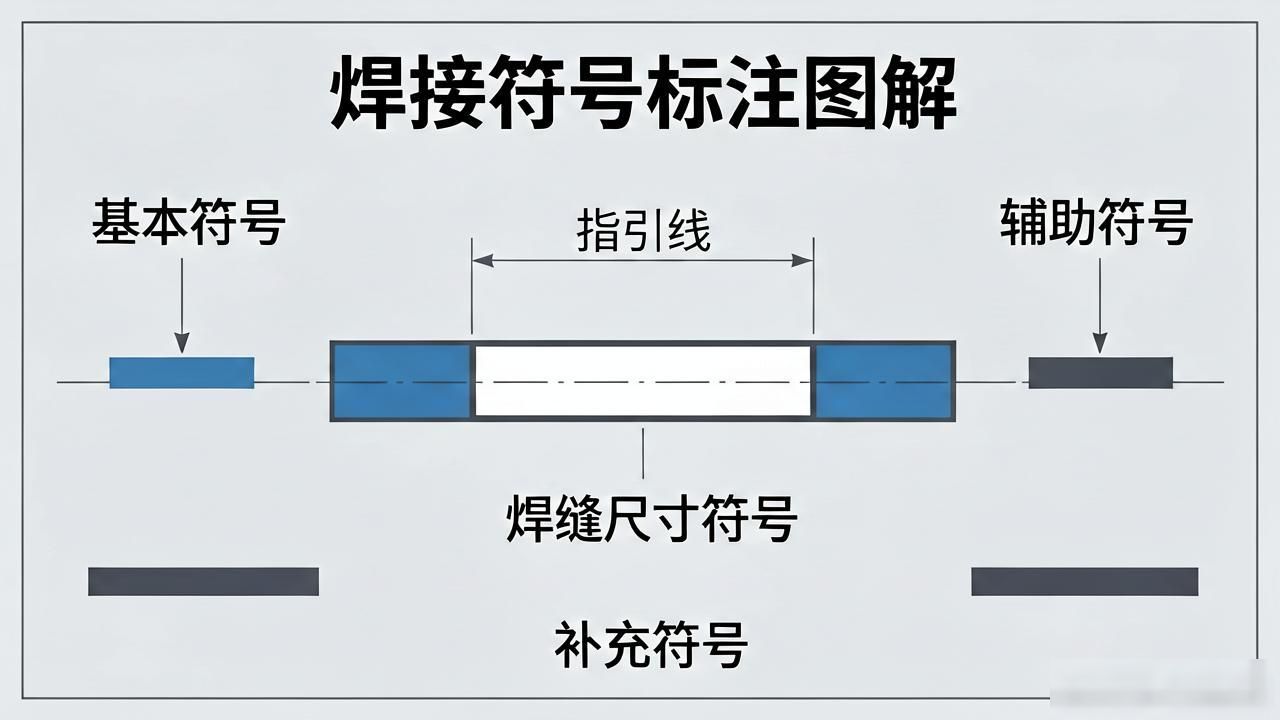

二、图纸上用于标注出焊缝形式、焊缝尺寸加之还有焊接方法的技术内容的符号, 被称作焊缝符号, 焊缝符号主要是由基本符号、辅助符号、补充符号、焊缝尺寸符号以及指引线等共同组成, 焊缝基本符号跟指引线共同构成了焊缝的基本要素, 这份焊缝基本要素用于传达焊缝的基本信息, 而且焊缝基本要素归属必需标注的内容。

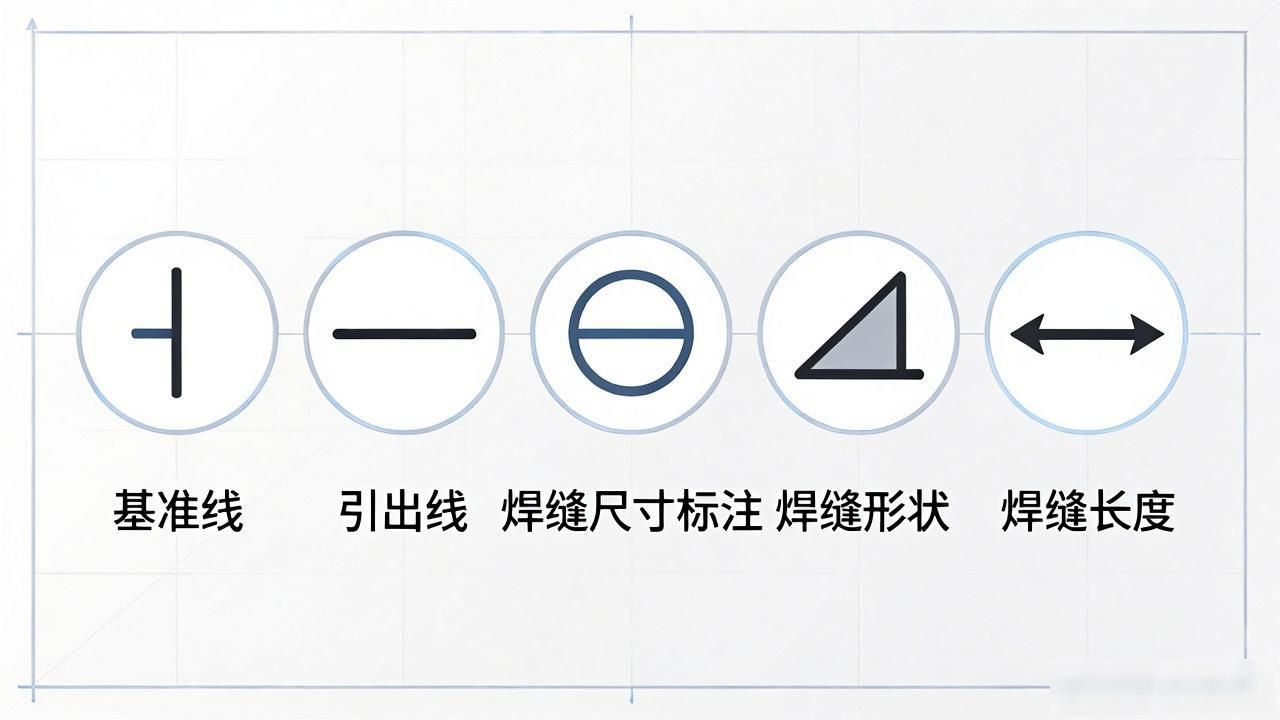

1、焊缝符号, 其中焊缝基本符号, 它是用来表示焊缝横截面形状的符号。它是呈(1)这种样式的, 是表示焊缝横截面形状的符。

号，共有13个。焊缝基本符号相对基准线的方位是固定的，

它不随焊缝图形方位的变化而改变其方位。

(2)焊缝表面形状特征由辅助符号来表示, 辅助符号是一种符号, 它有3个。

当不存在基于确凿依据来说明焊缝表面形状的必要性时, 可不进行加注辅助符号这一操作。辅助符号被配置于基本符号的固定位置之上。

(2)辅助符号

(3)补充符号, 是用来补充说明焊缝某些特征的符号, 其数目一共有5个。

补充符号应用例如

(3)表述工件三面带有焊缝, 且此焊缝是不封闭的, 需补充符号注意问题三面焊缝符号来表示。

焊接形成的缝, 被称作焊缝。表示三面焊缝的符号, 其开口方向是固定的, 朝着右边, 这个符号并没有指示焊缝开口方向的作用, 它不会随着焊缝开口方向的改变而变化。周边焊缝符号, 所代表的是沿着筒形焊件分布的, 头尾相互衔接的封闭焊缝。焊件既可以是呈圆柱体形态的, 也可以是具有多棱体形状的。现场符号, 意味着焊接构件是在工地安装完成之后, 于当地就地开展的焊接工作, 又被叫做现场焊接。在车间里进行的焊接, 是不会标注现场符号的, 究其原因, 就是因为车间里焊接不属于现场焊接这种情况。
