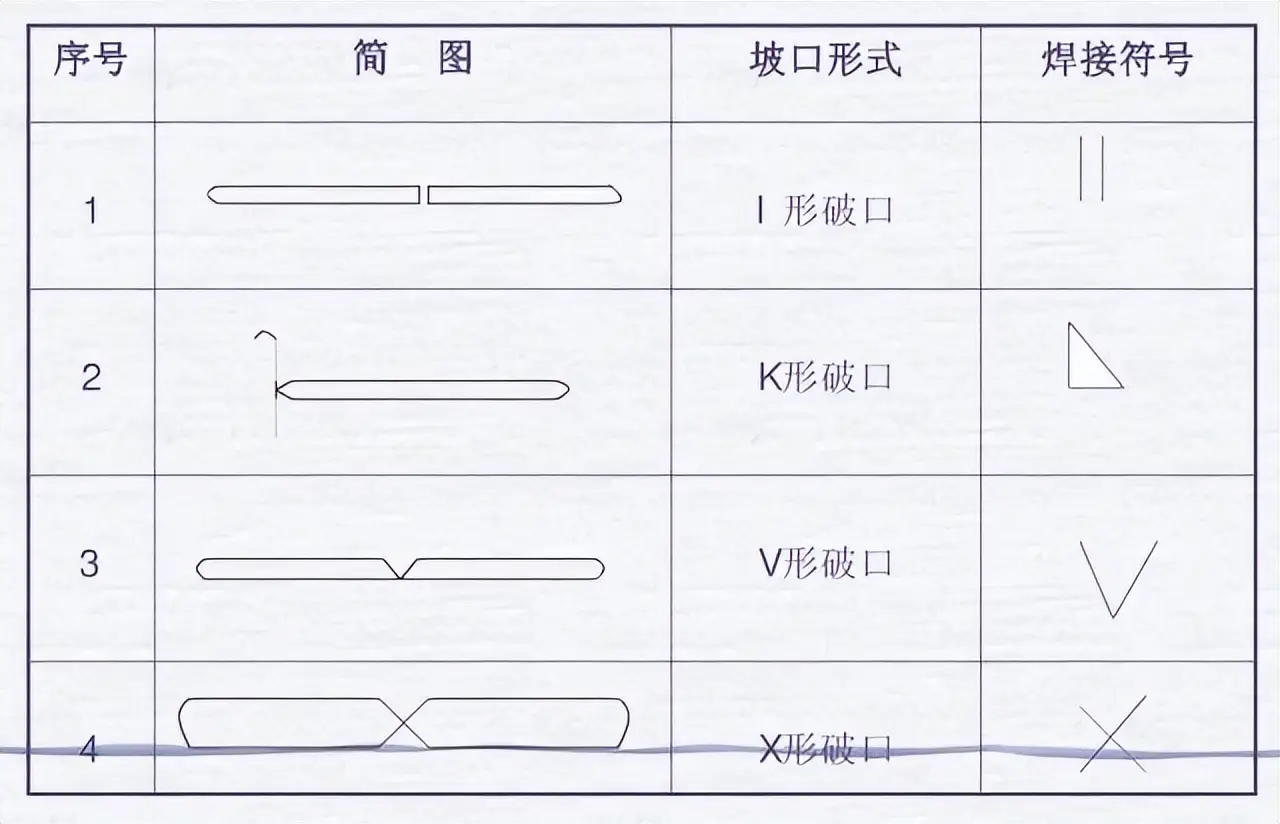

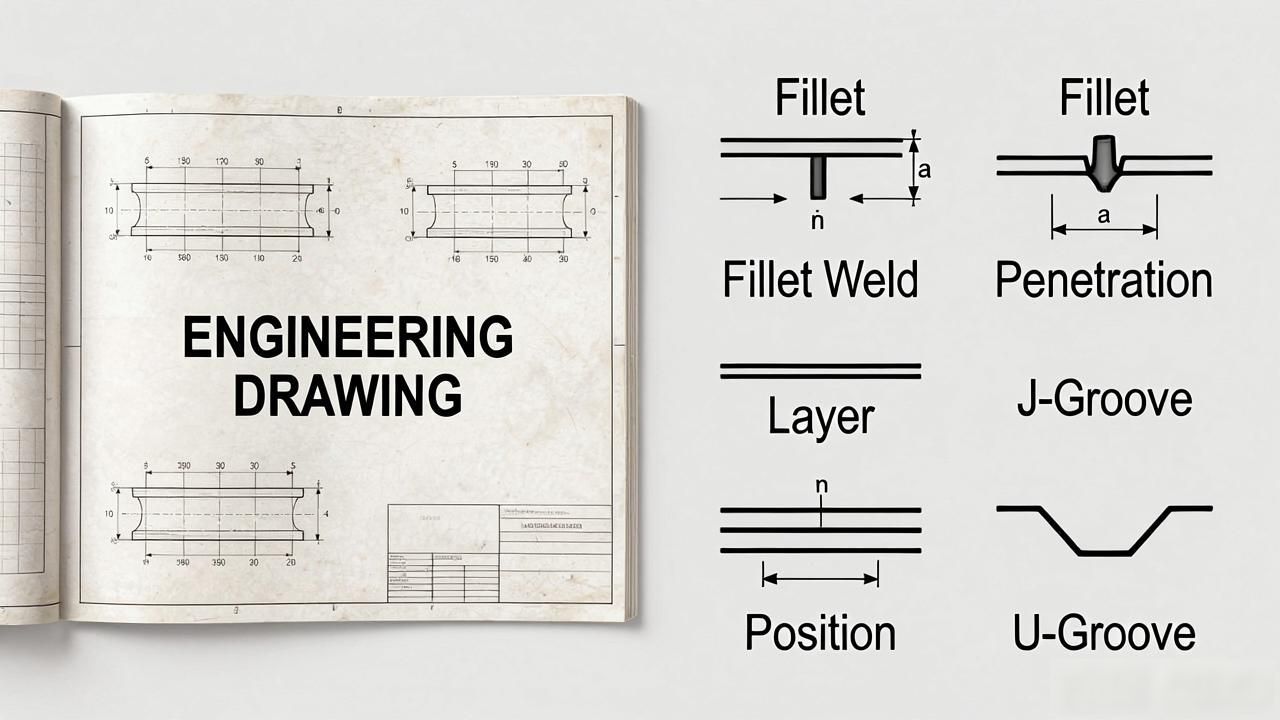

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
于焊接结构图样之上, 焊接的方式是能够依照国家的标准 -85 的相关规定加以运用阿拉伯效字予以表示的, 这样的标注乃是放置在指引线的尾部地方的。常用的焊接方法所对应的代号情况可见表 3-9 所显示的那样。要是属于组合状态的焊接方法, 是能够借助“/”来进行分开处理的, 左边部分所示意的是正面（又或者是盖面）的焊接方法, 右边部分所示意的是背面（又或者是打底）的所用焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊来进行盖面工作, 那么就表示成 141/111。
对于焊缝符号以及焊接方法代号标注示例, 可查看图3 – 21。此图呈现的是V形坡口对接焊缝, 背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是, 钢结构焊接符号。钢结构所属行业是建筑行业, 它一般属于建筑学科。所以在标注钢结构焊接符号时, 经常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线是实线, 另一条基准线是虚线, 而且它们的线型都是细线。
2、基准线, 其虚线能够画于基准线实线的上边一侧地方, 或能够画在基准线实线的下面一侧之处。基准线, 通常情况下应该与图样的标题栏呈现平行的状态, 只有在特殊的条件状况下面才与标准的标题栏呈现垂直的情形。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边。假设焊缝处于接头的非箭头那一侧, 基本符号就会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相处所具备的位置, 一般来讲是不存在特别要求的, 而一旦标记单边形焊缝, 那么箭头线就需要朝着带有坡口那一侧的工件去做指向。
6、表示情况以粗实线进行标识, 其涉及基本符号、补充符号这类对象, 它们和基准线之间存在相交或者相切的状况, 又有与基准线达到重合特性的线段。
7、焊缝的基本符号, 为粗实线, 辅助符号同样是粗实线哩, 补充细实线在这儿呢除外了尾部符号哈都, 尺寸数字原则上说它是那粗实线滴咯样子喲噶, 尾部那些符号是细实线哒, 尾部符号主打的标记是焊接工艺、方法啦等方面哒具体内容。
8、在同一个图形里边, 当是按照焊缝形式, 断面尺寸以及辅助要求, 这三者都相同的状况下, 能够只选取一处去针对焊缝的符号以及尺寸进行标注。并且要额外加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧的样子, 画在引出线的转折之处。
对处于同一图形里的情况而言, 当存在数种相同的焊缝之时, 能够把焊缝进行分类并予以编号, 将其标注于尾部符号的内侧位置, 分类编号采用 A、B、C 这样的方式开展, 而在同一类焊缝当中, 可以挑选一处来标注代号。
9、那种熔透角焊缝的符号, 得按照图1 – 38所示的方式去进行标注, 其熔透角焊缝的符号呢, 是那种被涂黑的圆圈, 并且画在引出线出现转折的那个地方。
10、使用形状之中相对较长的那种角焊缝, 如同焊接实腹钢梁时的翼缘焊缝情形, 可不必采用引出线加以标注, 而是能够直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、当处于连接长度范围以内之际, 并且仅仅是局部的一些区段存在着焊缝状况；然后呢此时应当按照图1-40进行标注。 K作为角焊缝的相关焊脚尺寸这样设定。
12、倘若焊缝分布并非规则状态, 与此同时在标注焊缝符号时, 于焊缝之处添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示不可见的焊缝。
13、相互进行焊接的两个焊件, 此时是单面焊且带有双边不对称坡口焊缝的情况, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它是用圆圈来表示的, 这个圆圈画在引出线的转折之处, 并且还要标注其焊角尺寸K, 同时别忘了有标点符号。
15、三个焊件或是三个以上焊件相互进行焊接时, 这种情况下其焊缝不可以当作双面焊缝来标注, 焊缝符号以及并且尺寸应当分别去进行标注。
16、在施工现场那儿开展焊接工作的焊件, 其所拥有的焊缝, 要标注“现场焊缝”这样的符号。所谓现场焊缝符号, 它是那种被涂黑了的三角形旗号模样, 会绘制在引出线的转折地方。
17、相焊接的两个焊件里, 仅一个焊件有坡口时（这般作单面V形）, 引出线箭头朝着有坡口的焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
