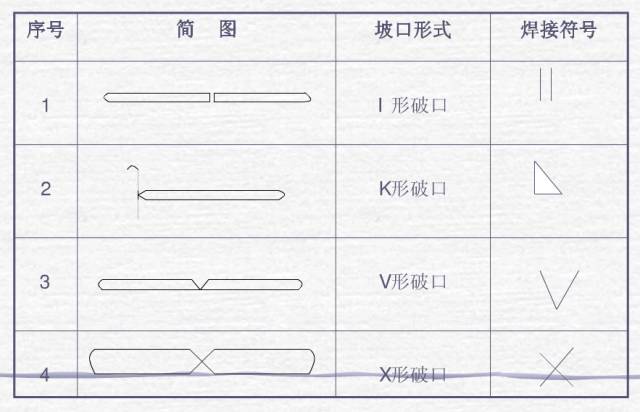

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接符号标注实例及方法
焊接结构图样之上, 焊接方法能够依国家标准 – 85 的规定借由阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号见于表 3 – 9 所示情形。要是属于组合焊接方法, 能够用“/”加以分开, 左侧示意正面（或者盖面）的焊接方法, 右侧示意背面（或者打底）焊接方法。举例来说即 V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后用手工电弧焊进行盖面处理, 如此便表示为 141/111。
标注示例中, 焊缝符号以及焊接方法代号所呈现的情况, 可见于图3-21。此图显示的是, V形坡口对接状的焊缝, 其背面实施封底焊, 正面焊缝的表面处于齐平状态, 焊接方法方面, 打底焊运用的是手工钨极氮弧焊, 盖面焊以及封底焊采用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
用来绘制钢结构焊接符号的依据是GB324一1988《焊缝代号》, 钢结构通常所属的是建筑学科, 它属于建筑行业, 所以在对钢结构焊接符号进行标注的时候, 经常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线状态, 这另一条处于虚化状态, 而他们的线型, 全都是细细的状况。
2、虚线处于基准线时, 其位置能够画在基准线实线的上方区域, 也能够画在基准线实线的下方区域, 基准线通常的情况是要同图样的标题栏保持平行状态, 只有在特殊的条件情形之下才会与标题栏呈现出垂直的状态。
3、如果焊缝位于接头的箭头那一侧 那么基本符号被标在基准线的实线那一边 要是焊缝处于接头的非箭头侧边 则基本符号标注于基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般而言, 箭头线相对焊缝的位置并无特殊要求, 然而, 在标注单边形焊缝的时候, 箭头线需指向带有坡口一侧的工件。
6、和基准线相交或许相切是有的基本符号、补充符号, 跟基准线相重合的线段能把它用粗实线来进行表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上还是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上的时候, 当焊缝所呈现的形式, 以及断面的尺寸, 还有辅助方面的要求, 这些全部都相同的情形之下, 是可以仅仅只选择其中一处来标注焊缝的符号以及尺寸的。并且还要额外加以注明“相同焊缝的符号”, 这个相同焊缝的符号是3/4圆弧的样子, 它画在引出线出现转折的那个地方。
在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号当中, 分类编号使用 A、B、C 等等, 在同一类焊缝里可以挑选一处标注代号。
9、需按图1-38方式标注的符号是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该涂黑的圆圈画在引出线的转折处。
10、对于那种形状之中较为长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 是可以不采用引出线进行标注的, 而是能够直接在角焊缝旁边去标注焊缝尺寸的值K。
11、若于连接长度这一范围内, 仅仅只是局部的区段存在焊缝, 那么就要按照图1 – 40来进行标注。其中, K是作为角焊缝焊脚相关尺寸的。
12、焊缝分布呈现不规则状的时候, 在对焊缝符号予以标注的同时, 于焊缝部位添加中实线用来表明可见焊缝, 或者添加栅线用来彰显不可见焊缝。
13、两个相互焊接的焊件, 在是单面焊且带有双边不对称坡口焊缝的情况下, 引出线的箭头所指方向为具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它用圆圈来表示，画在引出线的转折之处, 并且要标注其焊角尺寸K。
15、焊件数量为三个以及超过三个相互进行焊接时, 其焊缝不可以当作双面焊缝来标注，焊缝符号以及尺寸应当各自分别进行标注。
16、来到施工现场开展焊接作业的焊件, 其上面的焊缝要标记“现场焊缝”符号。“现场焊缝”符号是呈现为涂黑状态的三角形旗号, 它绘制于引出线的转折之处。
17、相互进行焊接的两个焊件当中, 当仅有一个焊件带有坡口之时（好比单面V形这种情况）, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
