一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧

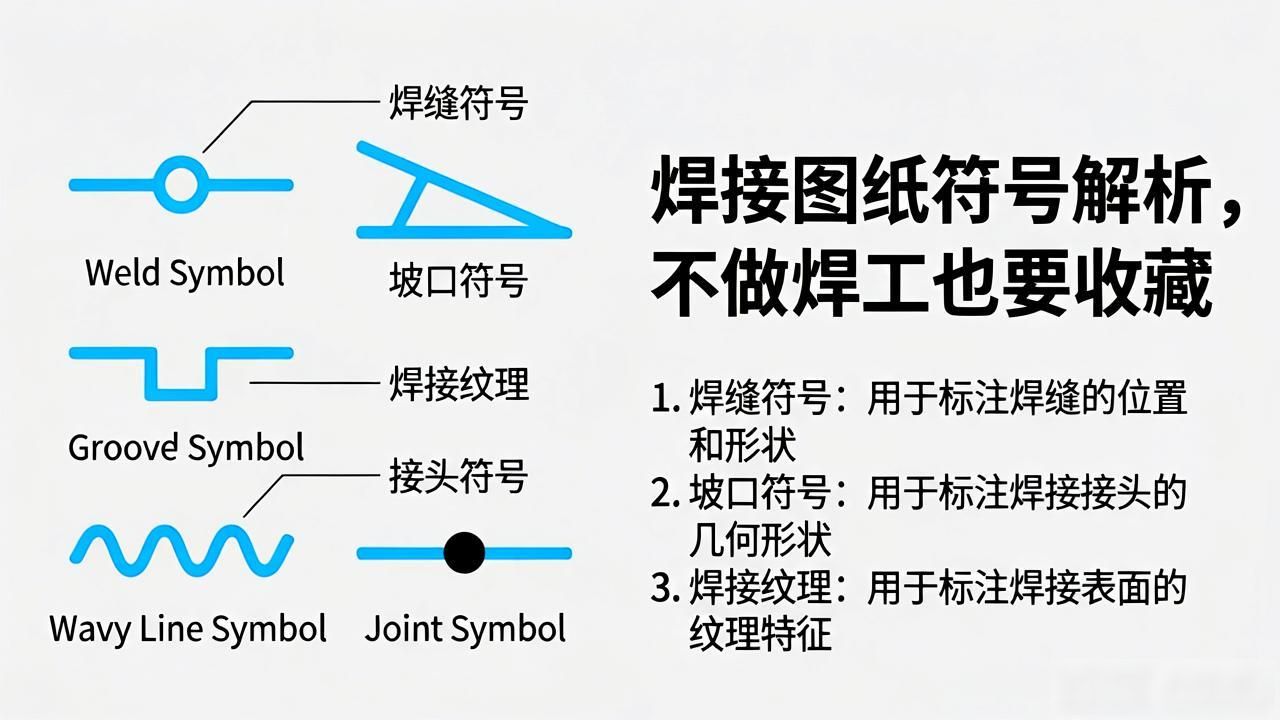

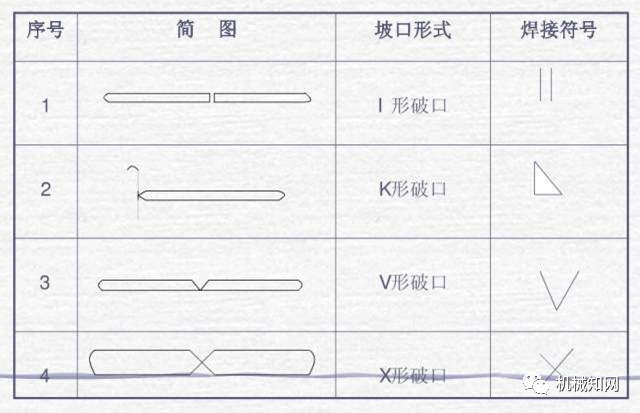

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例

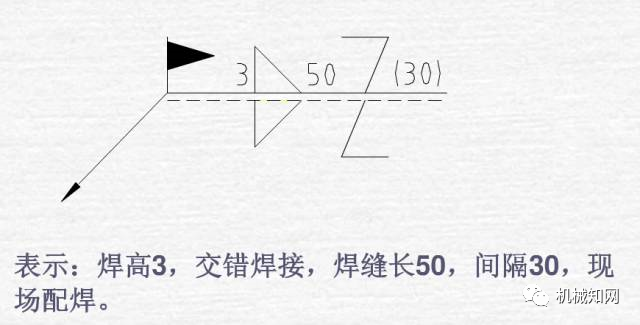

焊接符号标注实例及方法

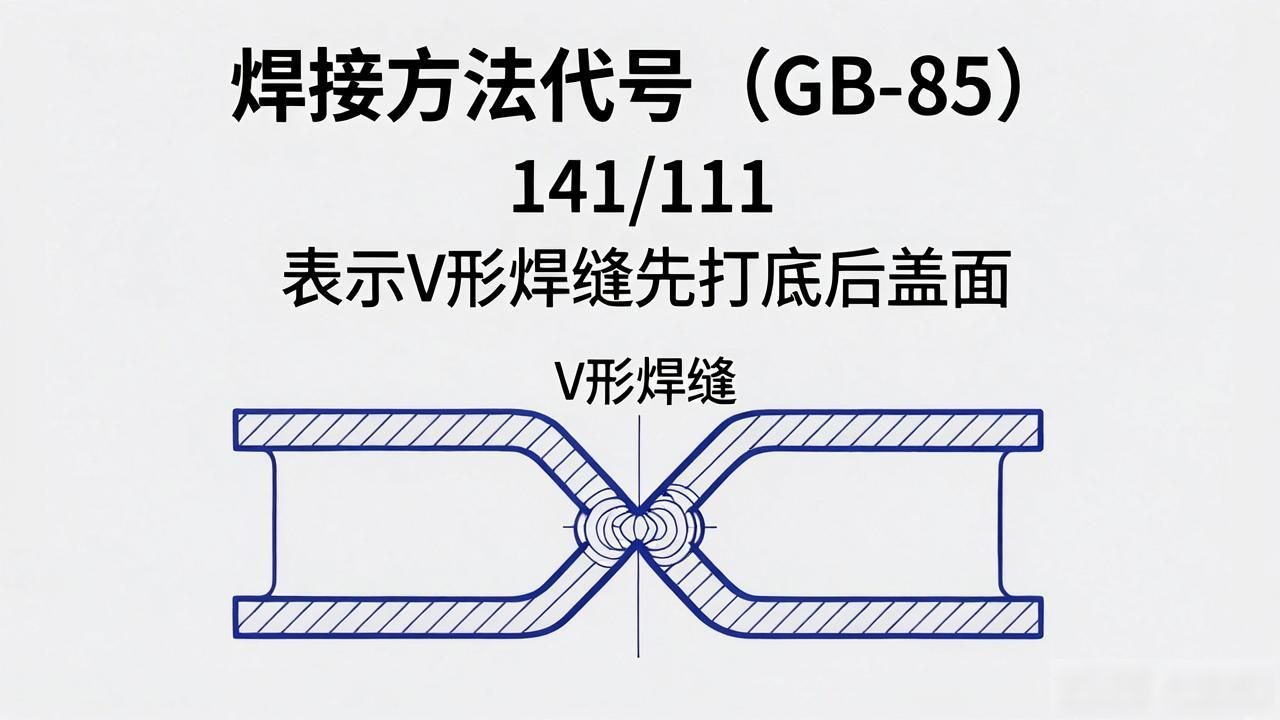

在焊接的结构图样之上, 焊接的方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以表示, 标注于指引线的尾部之处。常用的焊接方法代号呈现于表 3 -9 所示的情况。要是属于组合的焊接方法, 能够借助 “ / ” 加以分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底, 而后运用手工电弧焊进行盖面, 那么相应表示为 141/111。

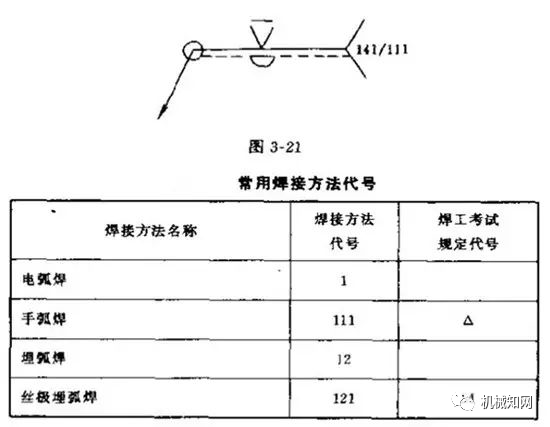

见的是, 焊缝符号以及焊接方法代号进行标注以后的示例, 这种示例是在图3-21当中表示出来的。此图所呈现的是, V形坡口对接焊缝, 其背面是进行封底焊的, 正面的焊缝表面处于齐平状态, 焊接方法指明的情况是, 打底焊采用的是手工钨极氮弧焊, 用于盖面焊以及封底焊的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
遵循GB324一1988《焊缝代号》所规, 则绘就钢结构焊接符号, 它通常隶属建筑学科门类范围, 而建筑学科是建筑业囊括范畴内部分。所以在对钢结构焊接该符号去做标注期间, 时常和建筑符号、型钢做标识、螺栓标记号以及铆钉这一符号等相伴出现。
钢结构焊缝符号表示的方法及有关规定
1、焊缝引出线, 其由箭头与两条基准线成为组成部分。这两条, 一条是实线, 另一条它是虚线, 并且呢, 它们的线型皆均为细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般情况下应当与图样的标题栏保持平行, 唯有在特殊条件之下才会与标题栏垂直。
3、倘若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线和焊缝相比所处的位置, 通常没有特别的要求, 可是在对单边形焊缝进行标注的时候, 箭头线必须指向有坡口那一侧摆放着的工件。
6、基本符号, 同基准线相交, 或者相切, 与基准线重合的线段, 是用粗实线表明的, 还有补充符号。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号(尾部符号除外)同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、处于同一图形之上, 当焊缝的形式、断面方面的尺寸以及辅助方面的要求全都一样时, 能够仅仅挑选一处去标注焊缝的符号跟尺寸, 并且要添加上标注“相同焊缝的符号”, 相同焊缝的符号呈现为那种3/4圆弧模样, 正好画在引出线出现转折的地方。
当是在同一个图形上头的时候, 要是存在数种相同的焊缝, 那么是能够把焊缝给分类进行编号的, 然后标注在尾部符号的里面, 分类编号所采用的是A、B、C这样子, 而是在同一类的焊缝当中可以挑选一处去标注代号哟。
9、需按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号乃是涂黑的圆圈，它画在引出线的转折处。
10、就使用那种形状之中相对较长的角焊缝, 像是诸如焊接实腹钢梁的翼缘处的焊缝, 它是可以不采用引出线进行标注的, 而是能够直接在那个角焊缝的旁边将焊缝尺寸值K精准地标注出来。
11、当处于连接长度范围里, 只是局部的区段存在焊缝之时, 要依据图1-40来进行标注, K代表的是角焊缝焊脚尺寸。
12、在焊缝分布呈现不规则情形的时候, 于标注焊缝符号之际, 在焊缝那里添加中实线用以表示展示出来的焊缝, 或者添加栅线用以表示难以看见的焊缝。
13、有两个相互焊接的焊件, 当此焊件是单面焊且带有双边不对称的坡口焊缝时, 引出线的箭头会指向具有较大坡口的那一个焊件。公众号@机械知网: 分享知识, 传播价值。
14、围焊缝符号, 是用来表示环绕工作件周围的, 它用圆圈来呈现, 而且画在引出线的转折地方, 同时还要标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸应当分别进行标注。
16、在施工现场那儿进行焊接行为的焊件, 其焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号呈现为涂黑的三角形旗号模样, 它要绘制在引出线的转折之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如说呈现单面V形这种情况, 此时引出线的箭头是指向这个带坡口的焊件的。
举例

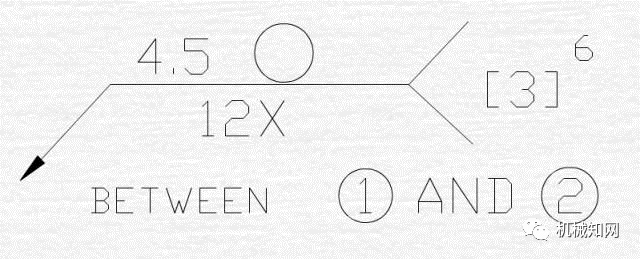

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
