一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧

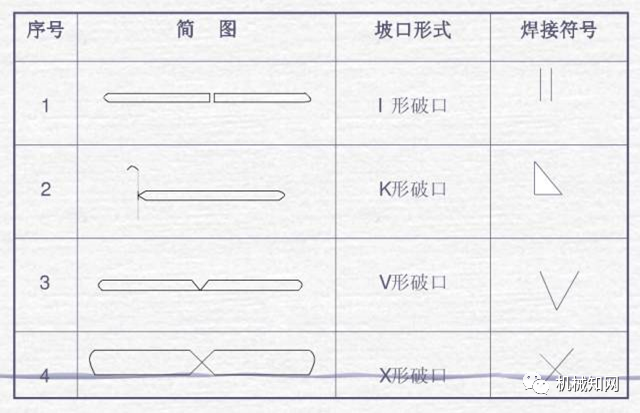

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的设定, 以阿拉伯数字展现, 标注予指引线的尾部。常见焊接方法代号呈现在表 3-9 之中。要是属于组合焊接方法, 可以用“/”予以分开, 左侧表明正面（或者盖面）的焊接方法, 右侧体现背面（或者打底）焊接方法。就像 V 形焊缝先运用钨极氢弧焊进行打底操作, 随后借助手工电弧焊进行盖面处理, 便表示成 141/111。

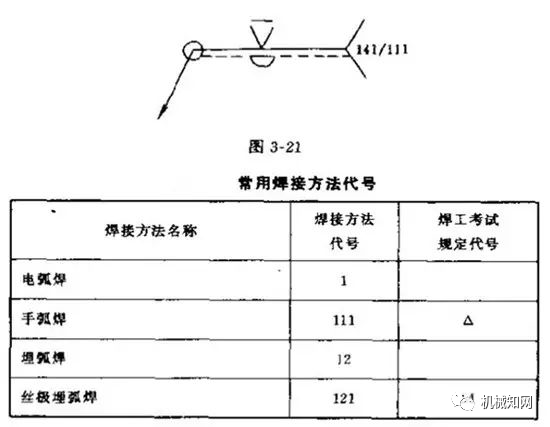

见到图3-21所示的, 正是焊缝符号以及焊接方法代号的标注示例。此图呈现的是V形坡口对接焊缝, 其背面实施封底焊, 正面的焊缝表面处于齐平状态, 打底焊所采用的焊接方法是手工钨极氮弧焊, 盖面焊以及封底焊所使用的焊接方法则是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号在绘制时所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科, 且属于建筑行业, 所以在对钢结构焊接符号进行标注期间, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条是实线, 另一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能画在基准线实线的上侧, 也能够画在下侧, 这种虚线存在或在上或在下的两种位置情况, 基准线通常要跟图样的标题栏保持平行, 只有于特殊条件之时才会跟标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线的那一侧, 要是焊缝处于接头的并非箭头的那一侧, 那么情况是基本符号标注在基准线的虚线的那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝之际, 箭头线需要指向带有坡口一侧的那个工件。
6、将基本符号、补充符号跟基准线相交亦或是相切, 使之出现那和基准线重合的线段, 但此线段得用粗实线予以表示。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求, 这些全都相同的时候, 能够只挑选一处去标注焊缝的符号以及尺寸。并且加上注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折的地方。
在同一个图形之上, 存在数种相同的焊缝之时, 能够将焊缝进行分类编号, 把它标注在尾部符号里边, 以A、B、C 等作为分类编号, 在同一类焊缝当中, 可以选择一处来标注代号。
9、需按图 1-38 所示方式标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该圆圈画于引出线的转折处。
10、对于那种形状之中长度比较长的角焊缝, 像焊接实腹钢梁的翼缘处的焊缝那般, 是能够不需要运用引出线去进行标注的, 而是可以仅仅直接在角焊缝的旁边标记焊缝尺寸这个数值K。
11、仅在连接长度范围之内, 存在局部区段有焊缝的情况时, 按照图1-40来进行标注, K是角焊缝焊脚尺寸。
12、若焊缝那种分布没办法呈现规则状态, 于对焊缝符号予以标注之际, 于焊缝的地方添加中实线用来表明能够看见的焊缝, 另一种情况是添加栅线用来表明无法看见的焊缝。
13、两个相互进行焊接的焊件, 在处于单面焊且带有双边不对称坡口焊缝这种情况时, 引出线的箭头会指向具有较大坡口的那个焊件。公众号@机械知网: 可分享知识, 还能传播价值。
14、环绕工作件四周围边的围焊缝符号是以圆圈为示意, 此圆圈要绘制于引出线发生转折的那个位置处, 同时还得标注出其焊缝棱角的尺寸K。
15、焊件有三个或者超过三个相互进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝的符号以及尺寸应当分别去标注。
16、焊件在施工现场进行焊接, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形形状的旗号, 画于引出线的转折之处。
17、在相互焊接的两个焊件里头, 若仅有一个焊件带有坡口（像单面V形这种情况）, 那么引出线箭头所指的方向, 是指向那个带有坡口的焊件。

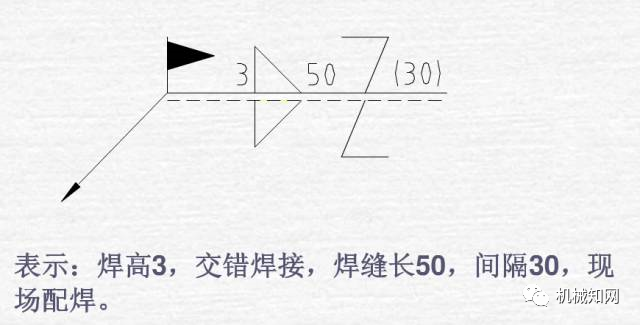

举例

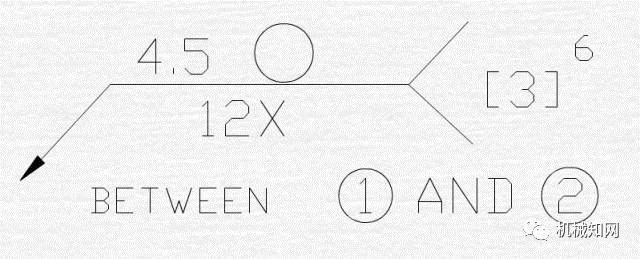

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
