身处焊接施工的一线地区，图纸里焊接符号绝非可有可无边线, 而是衔接设计规定与现场作业的 “通用工程言语”。诸多焊工、技术人员经常因为读不明白符号、选错坡口样式, 冒出焊缝焊不透彻、变形超出标准、工艺不符合等状况, 最终致使返工甚至产生质量安全方面隐藏的危险。
本文将国标规范与一线经验相结合, 从坡口形式这一维度, 从核心术语 这一维度, 从标注规范这一维度, 全方位把电焊、气焊的焊接标注逻辑讲得透彻明晰。

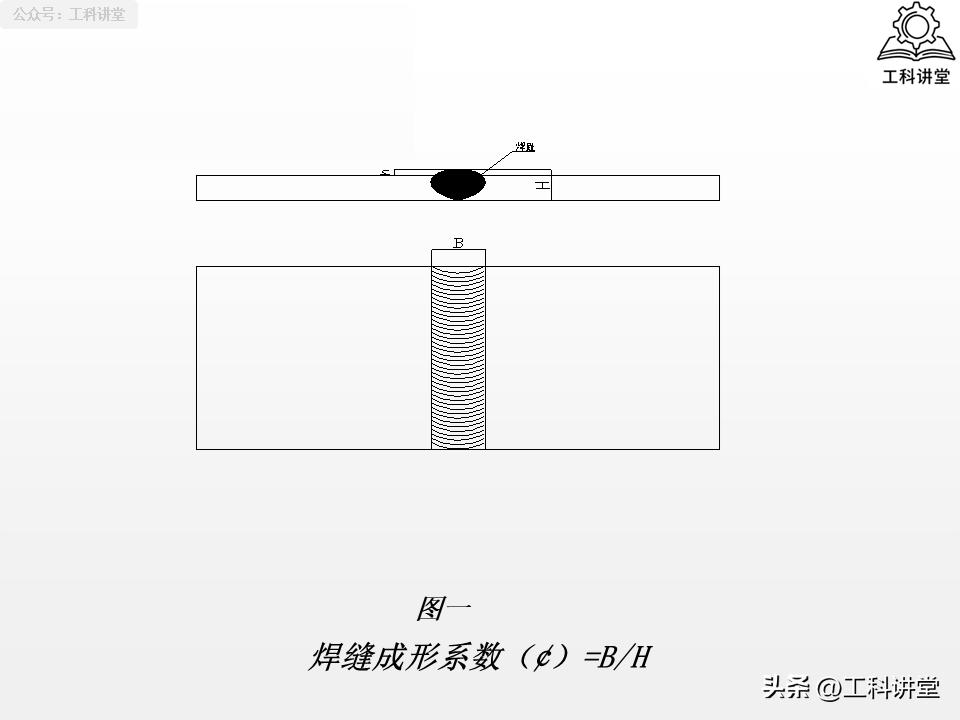

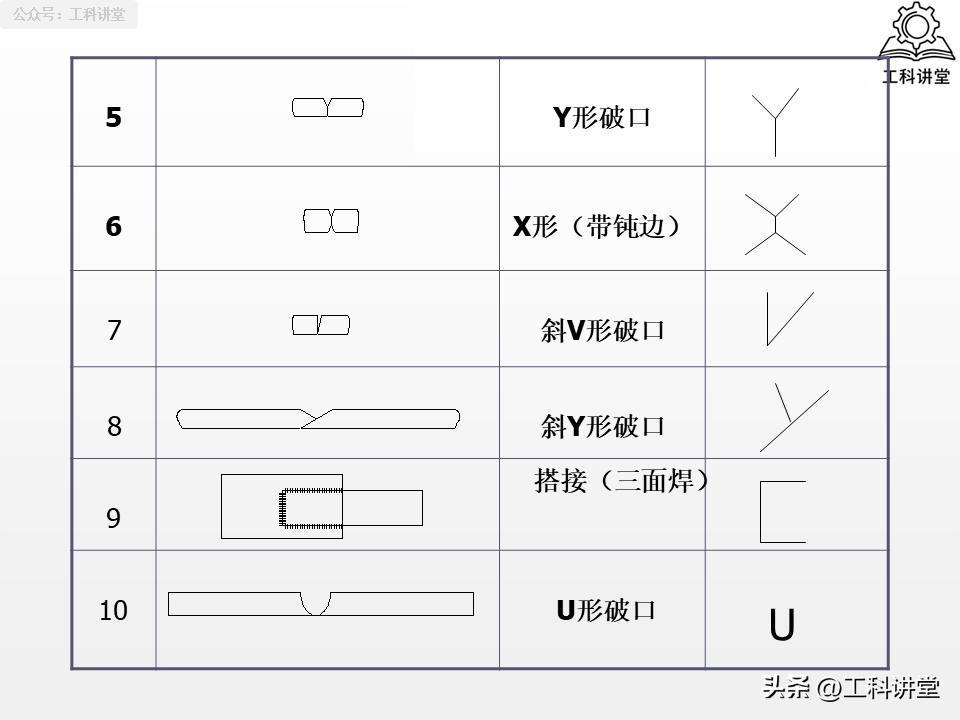

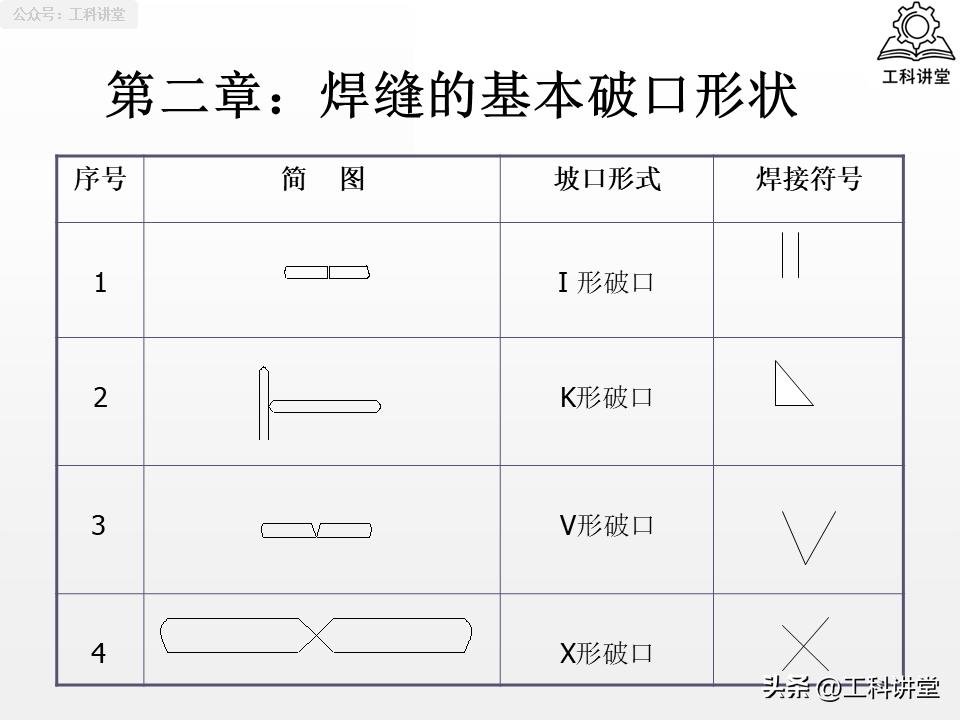

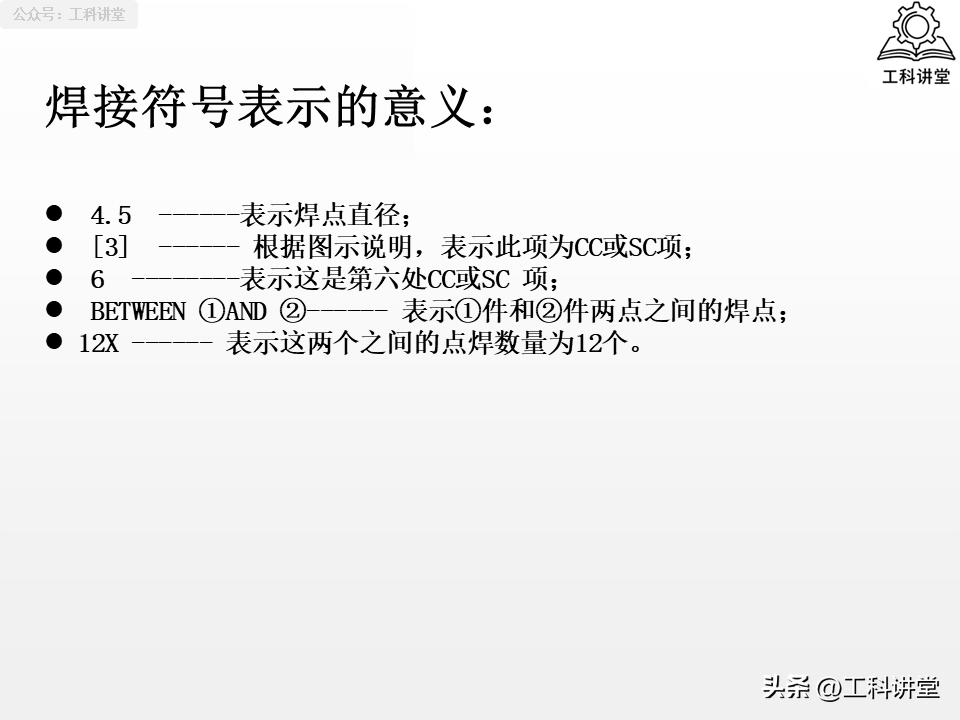

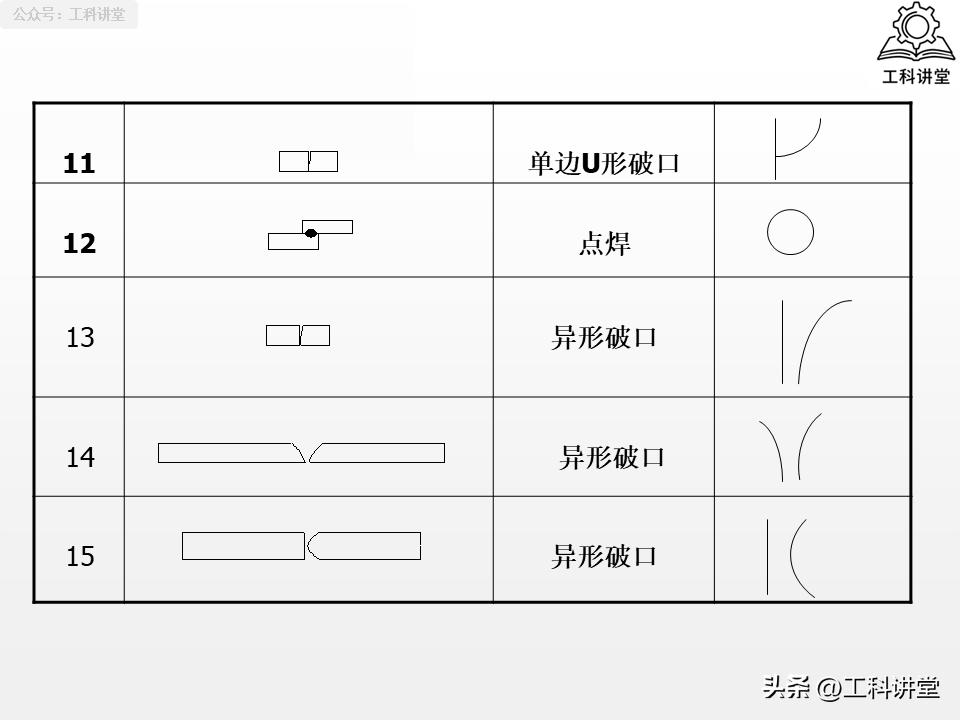

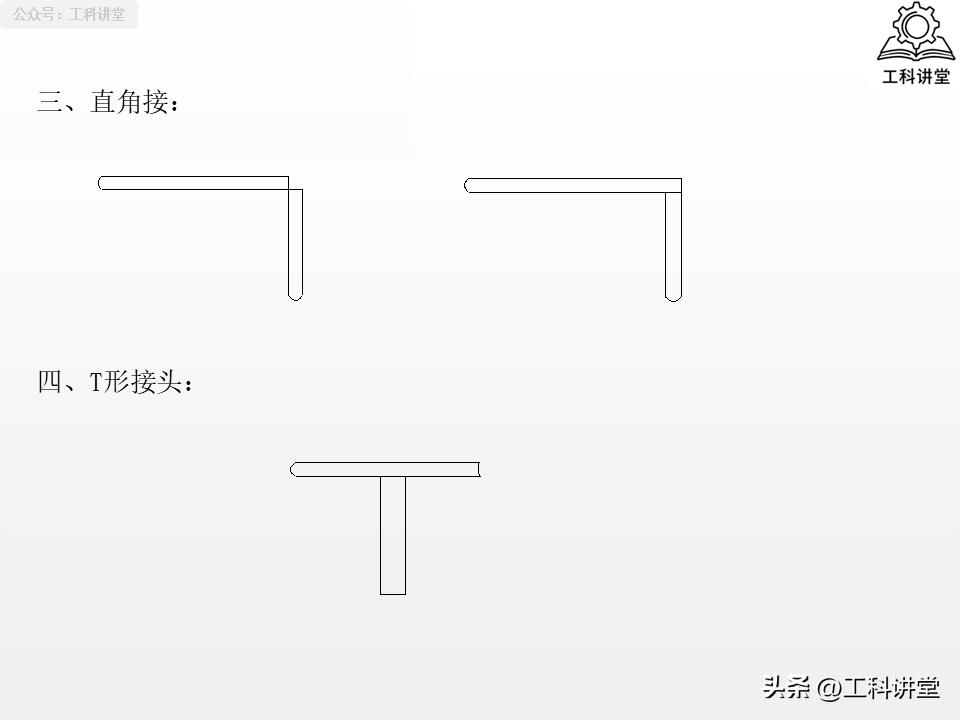

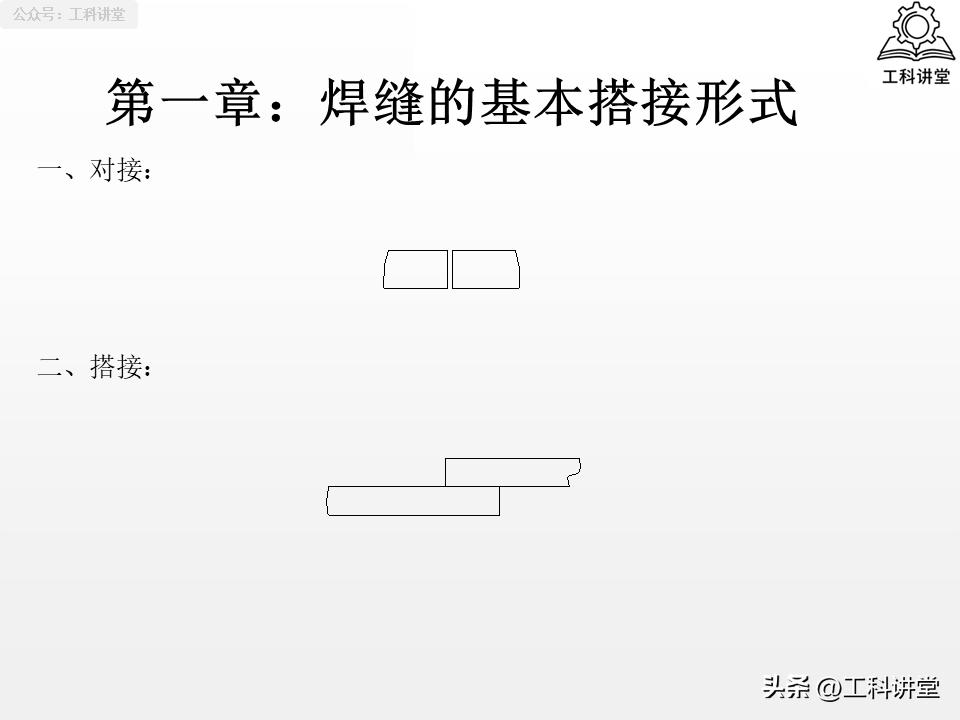

一、15 种坡口形式
坡口的核心作用, 在于确保焊缝根部能够完全被焊透, 与此同时, 合理把控焊接填充量, 并且减小焊接变形, 在我们日常施工期间所运用到的15种坡口, 能够依据适用场景清晰地划分成四大类别。
第一类是基础的 I 形坡口, 也就是不开坡口, 它是最省工省料的形式, 仅适用于 6mm 以内薄板焊接, 在气焊薄板场景中应用最为广泛。第二类是单面坡口系列, 它包含 V 形、单边 V 形、带钝边 V 形、带钝边单边 V 形、U 形、带钝边 U 形、J 形、带钝边 J 形这 8 种, 是中厚板单面焊接的主力, 其中 V 形坡口通用性最强，普通气割就能加工, 而 U 形、J 形坡口填充金属量更少, 更适合厚板的重要承重结构。第三类属于双面坡口系列, 它包含双 V 形也就是 X 形、双单边 V 形即 K 形、双 U 形、双 J 形这 4 种, 主要侧重于对称焊接, 与单面坡口相比较, 能减少大概 50%的填充量, 与此同时还能大幅度降低焊接变形, 是厚板焊接的优先选择。最后是带垫板以及带锁边的 2 种特殊坡口, 它们专门被应用于单面焊双面成型的场景, 在无法达成双面焊接的管道、封闭结构里最为常用。

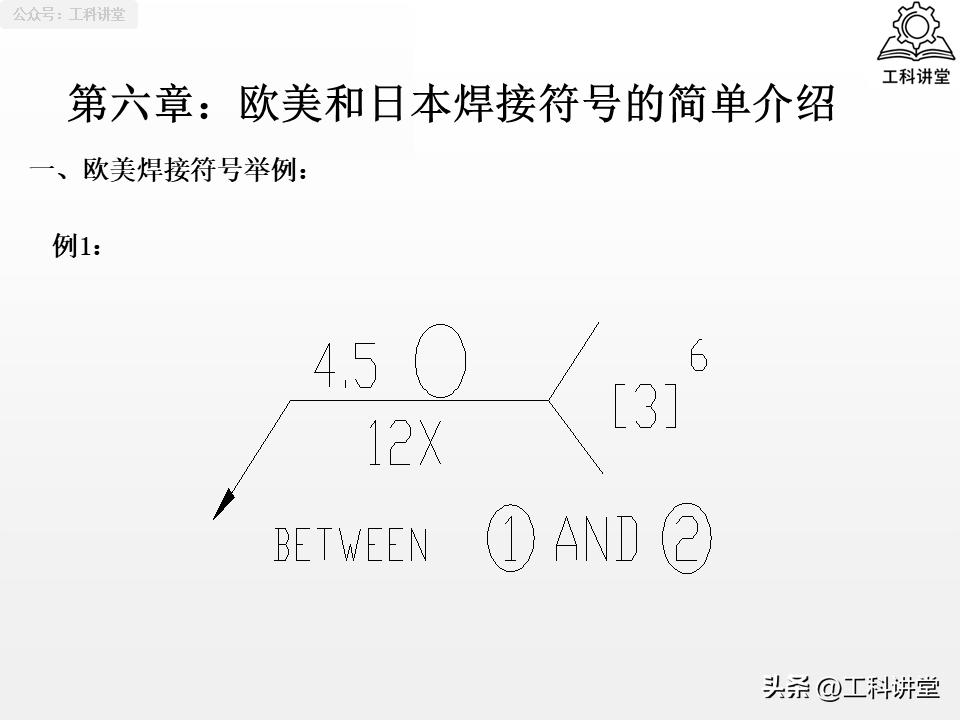

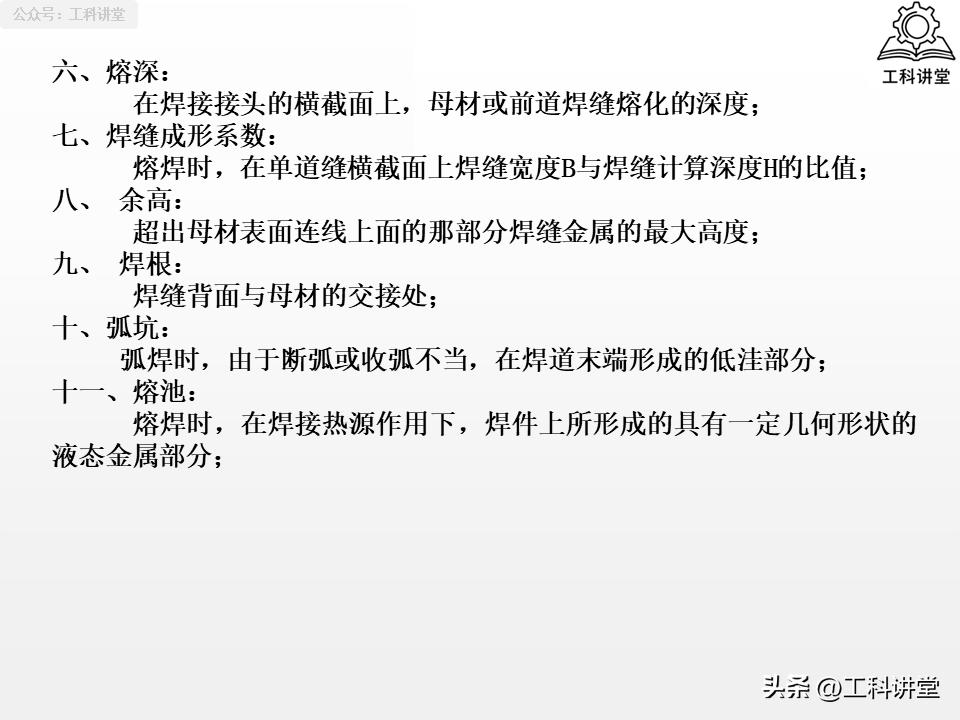

二、14 个核心术语
如欲迅速领会焊接符号, 关键在于透彻掌握 14 个具有高频特性的术语, 依照功能能够对其加以细分, 形成数目为三大类的类别, 这同样是国标 GB/T 324-2008 里最为关键的标注逻辑。

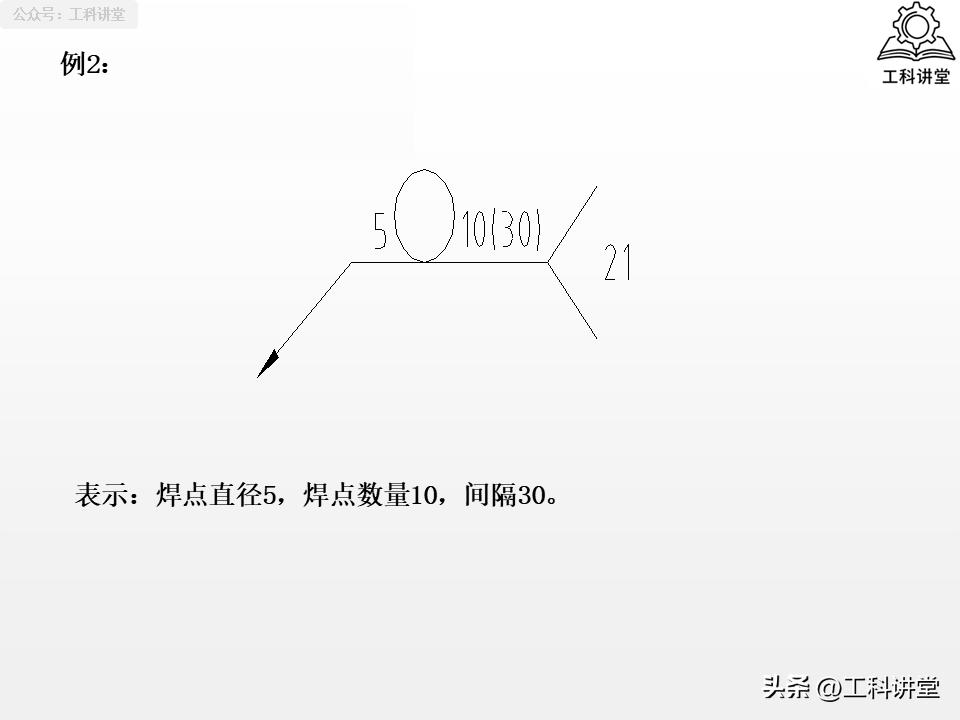

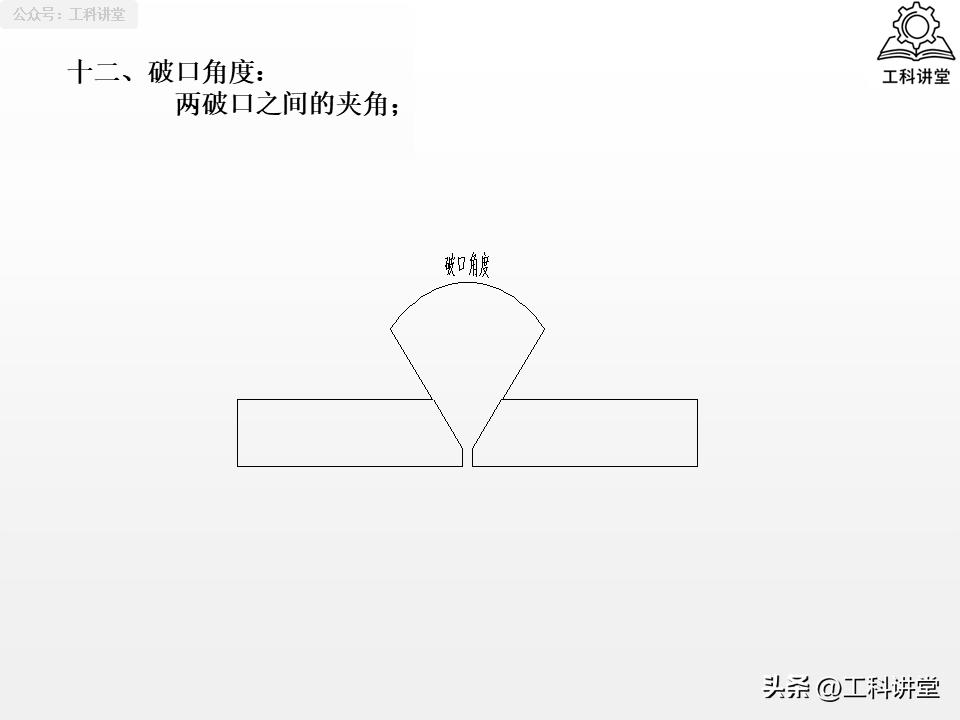

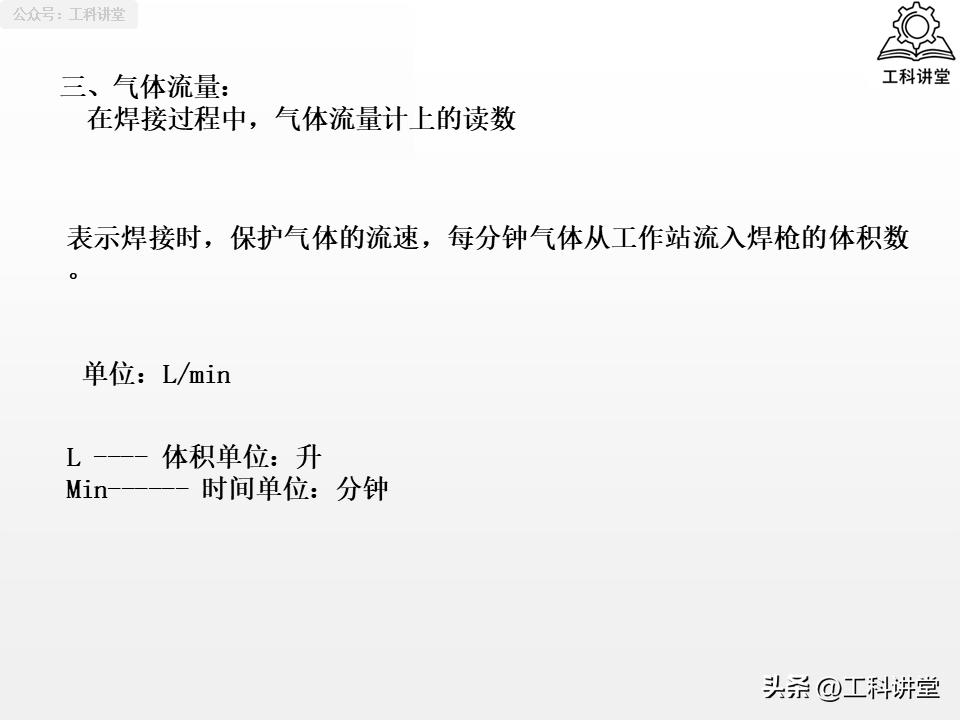

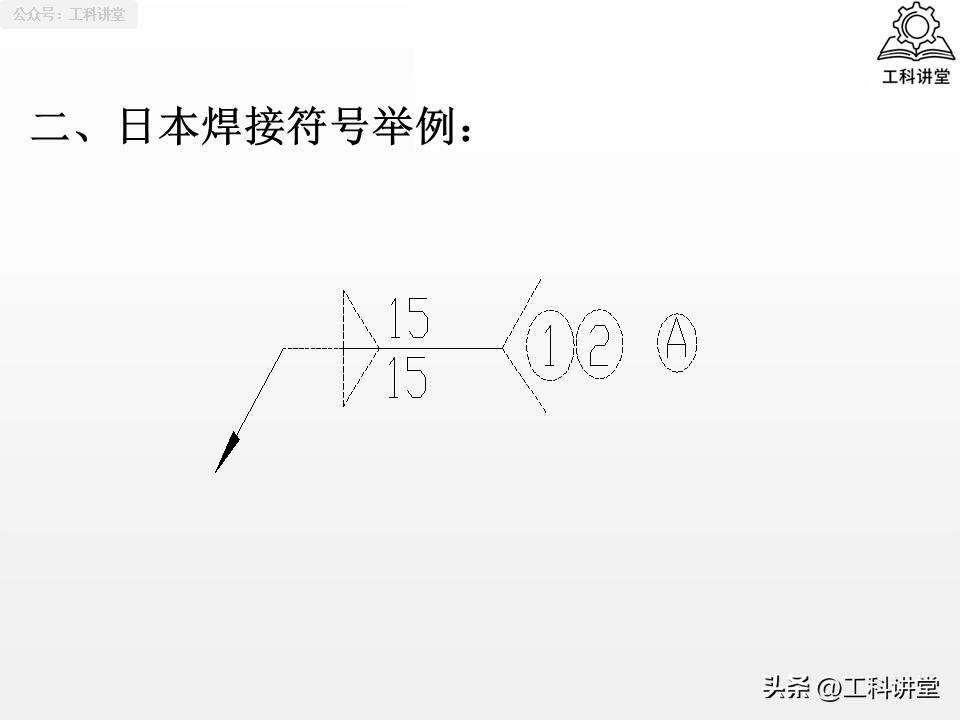

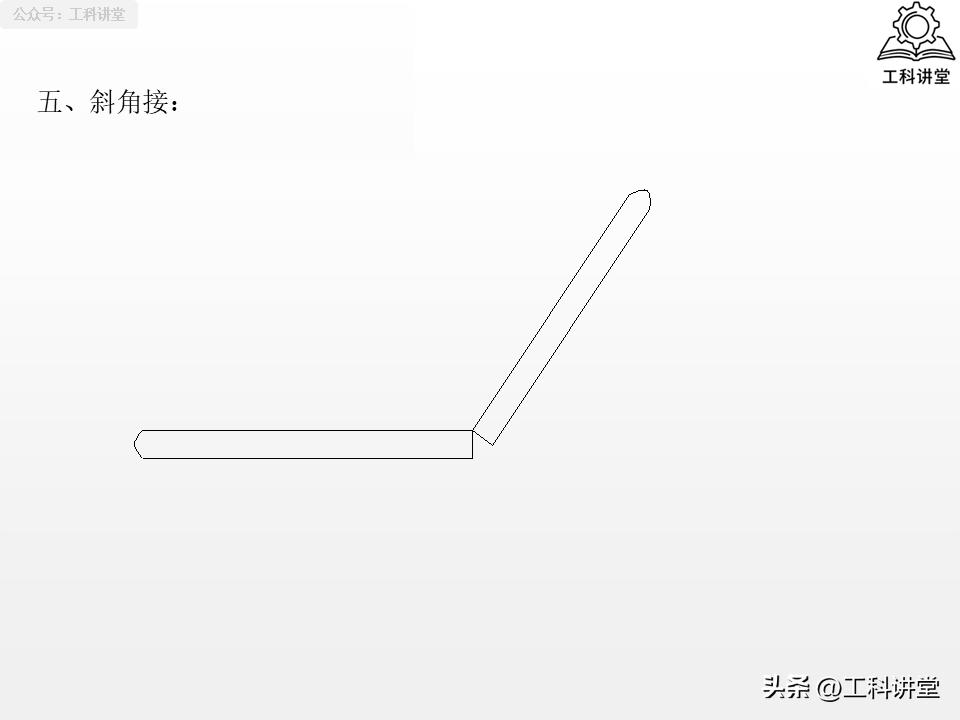

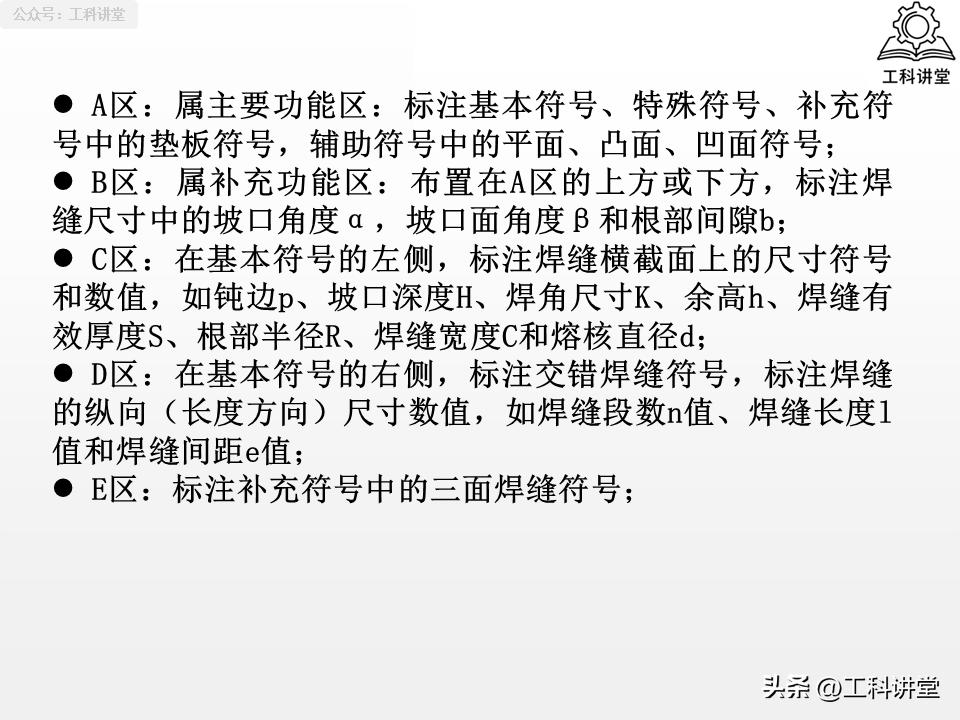

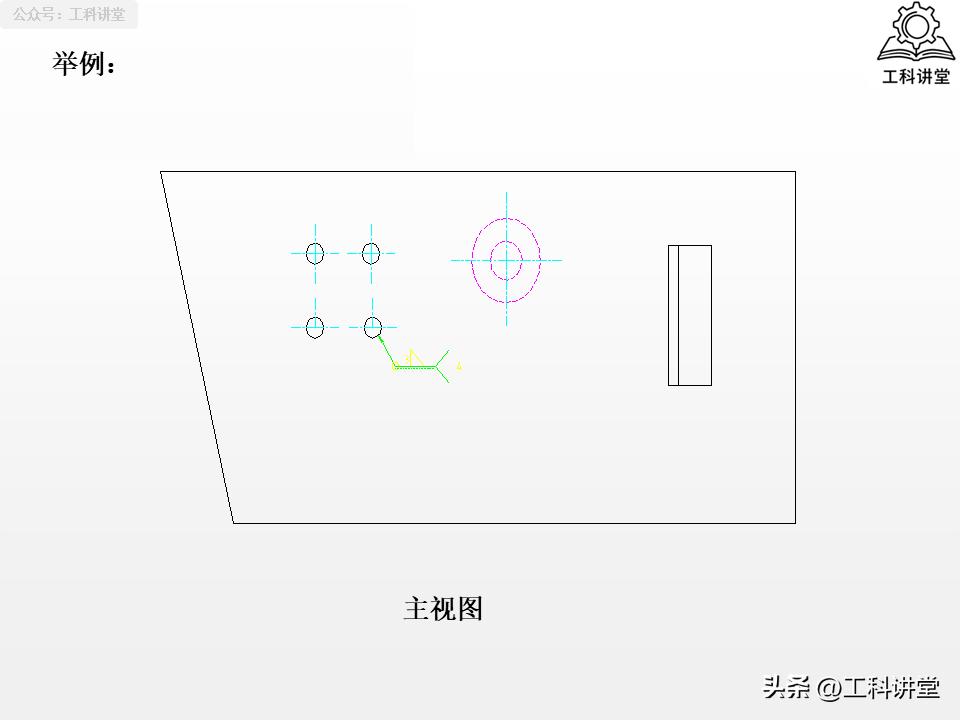

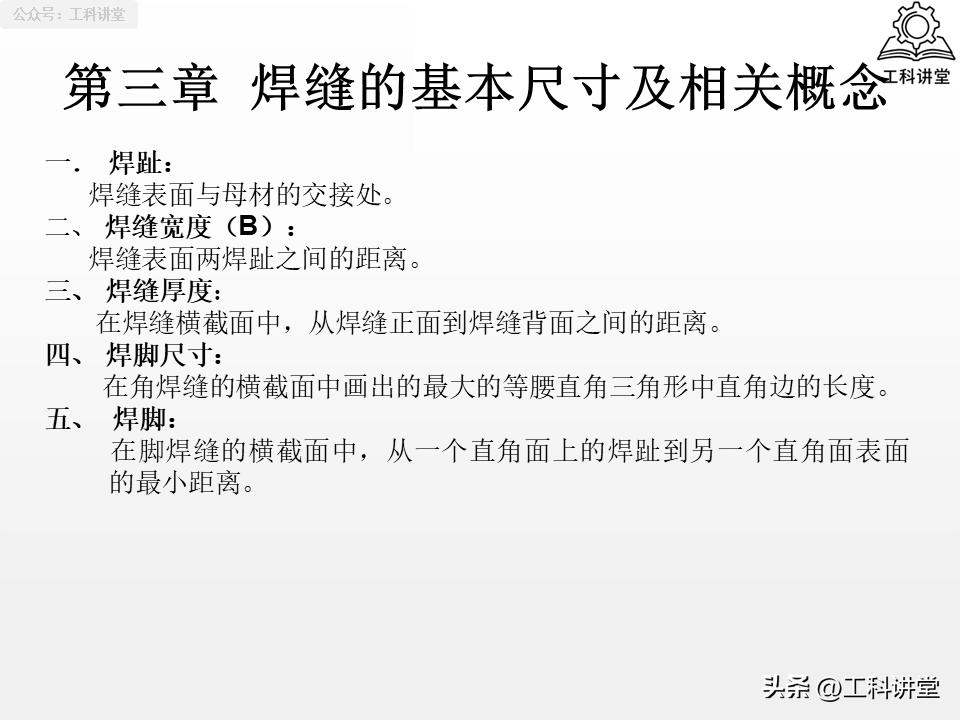

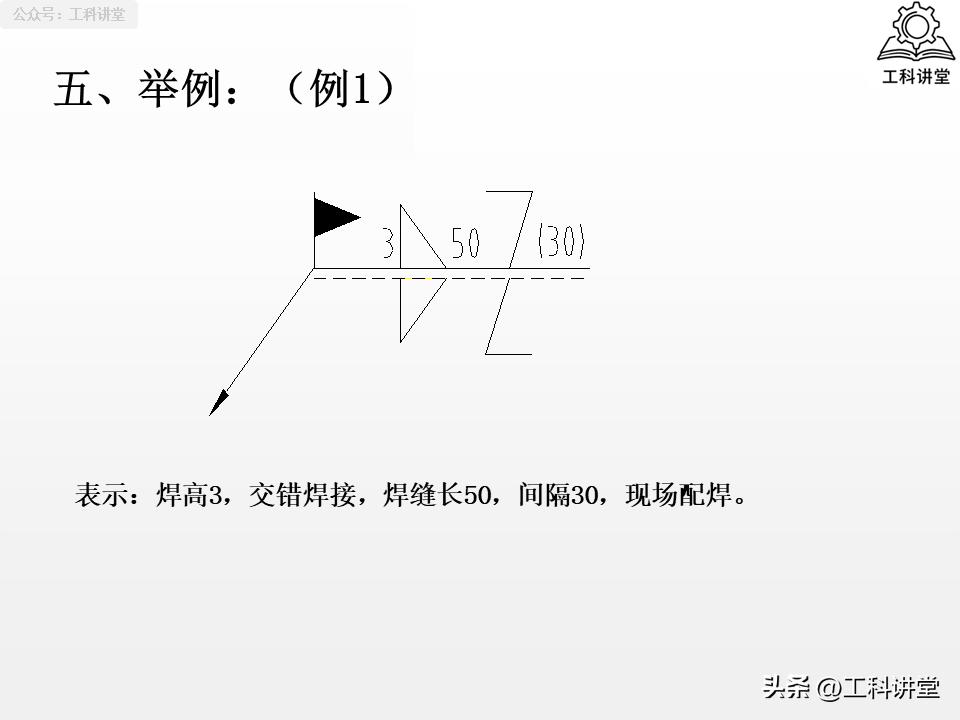

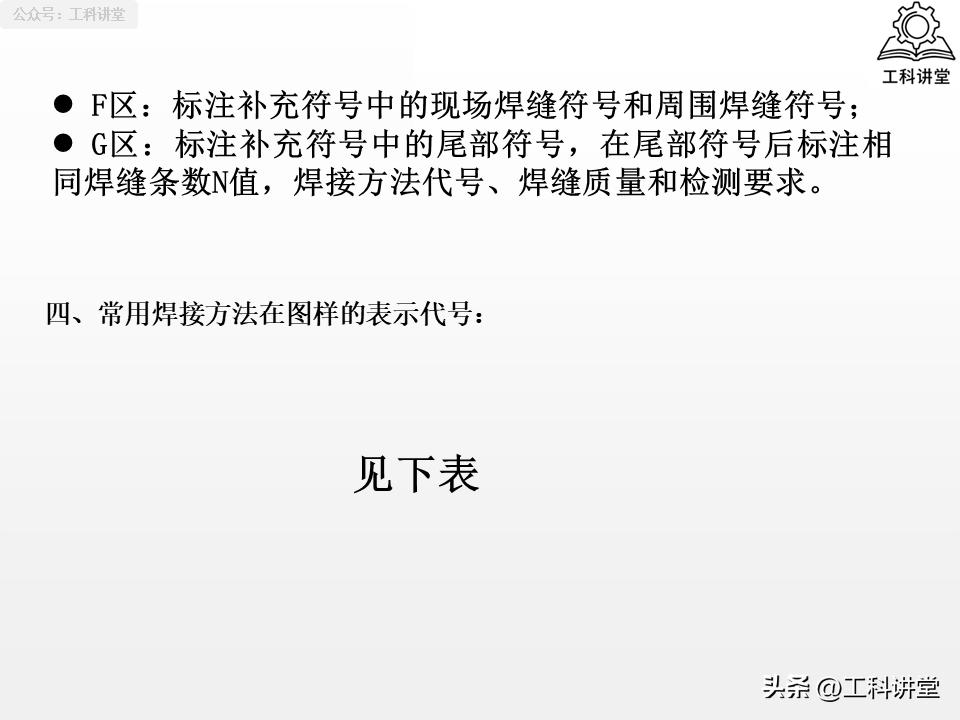

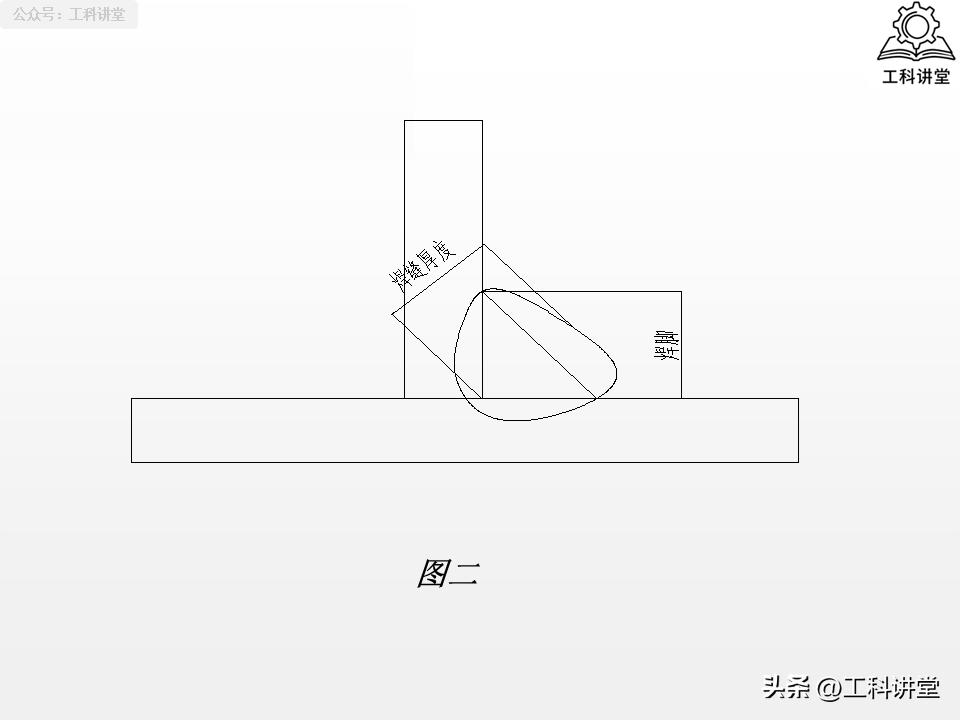

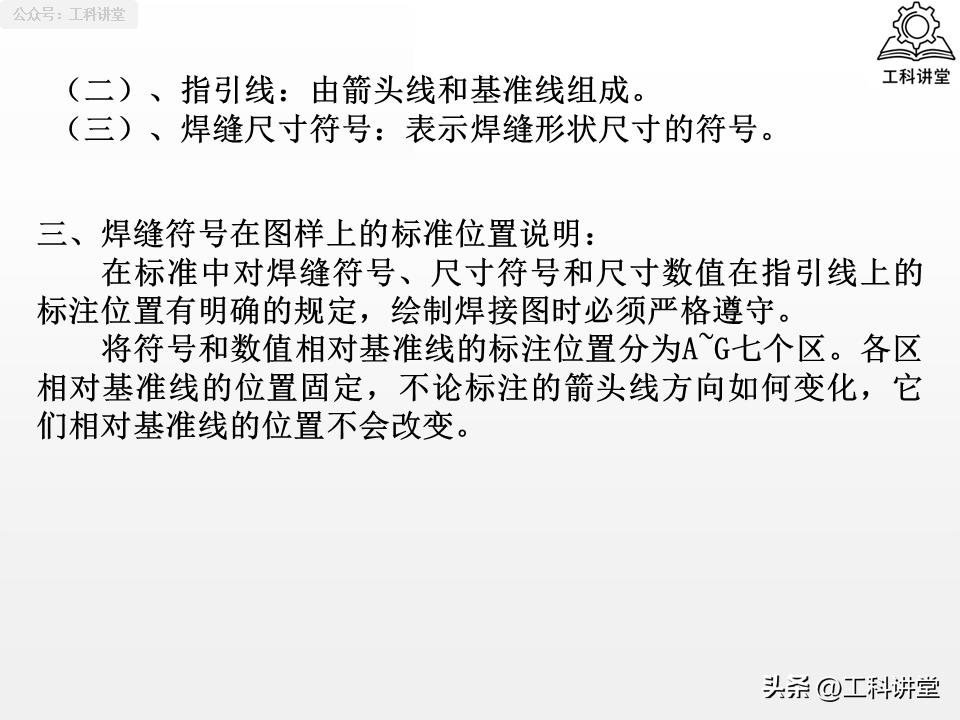

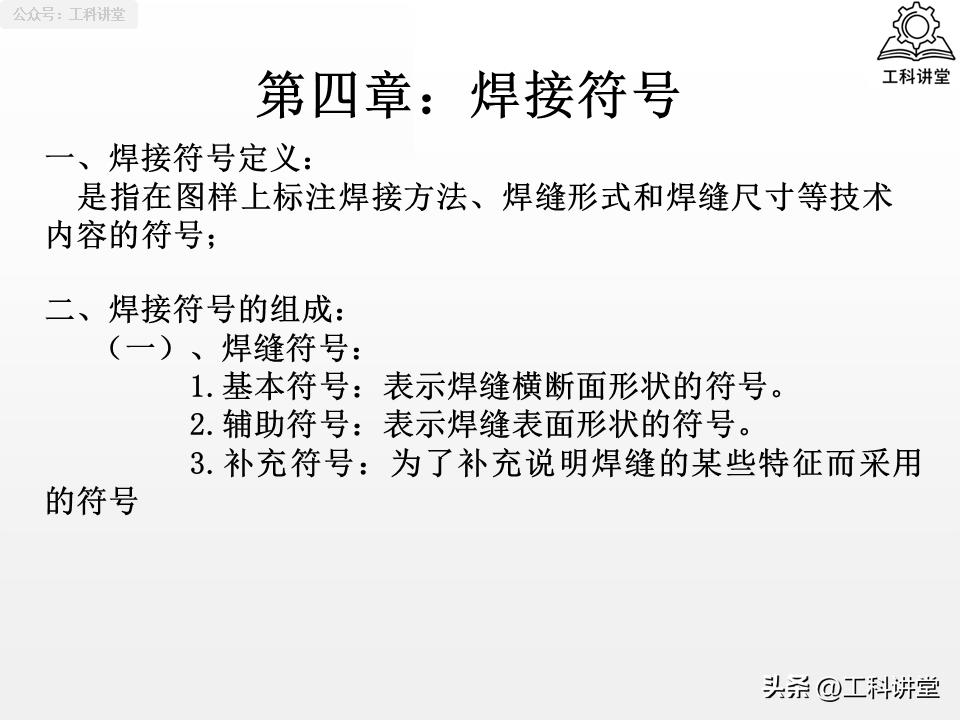

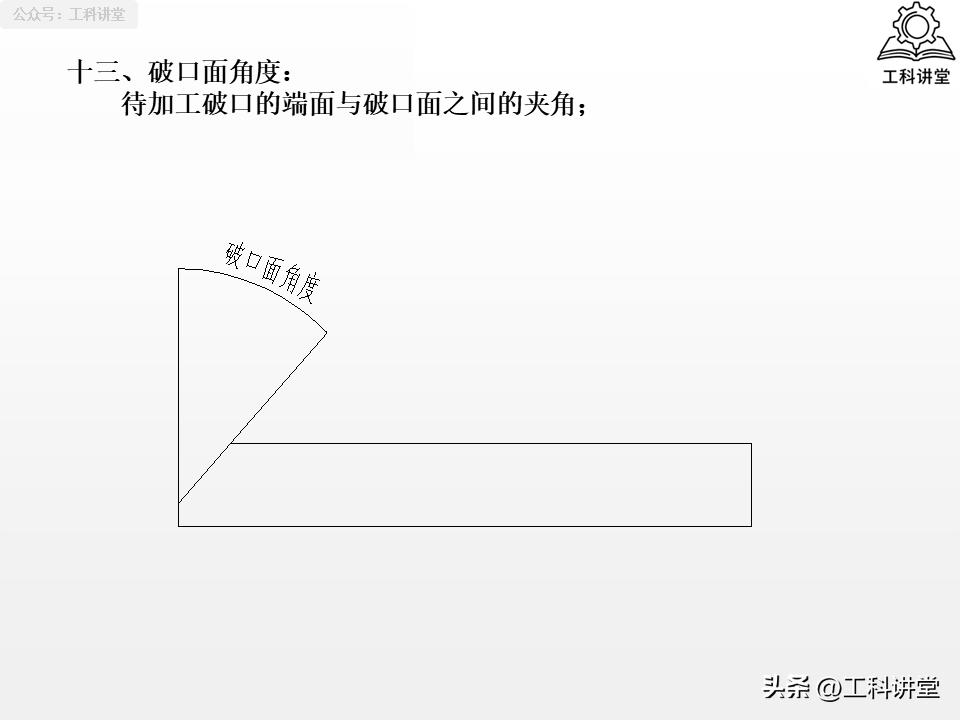

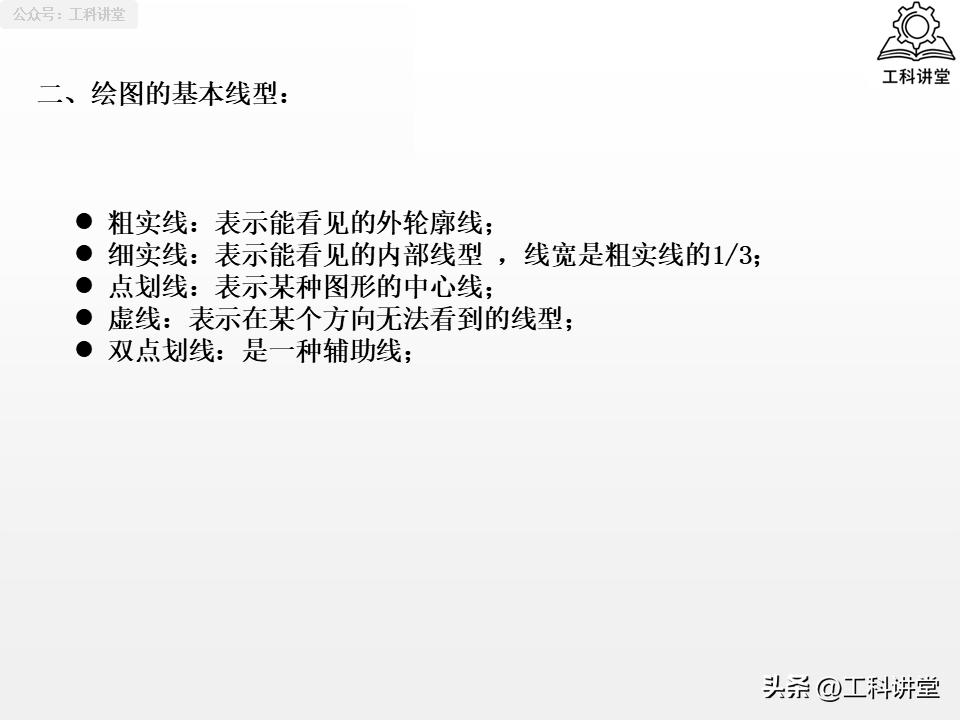

首要的那一类是符号框架类, 它含有基本符号、辅助符号、补充符号、指引线、基准线这五个术语, 此乃焊接符号的基础骨架。当中基准线的实线跟虚线是极为繁杂并且难注意到的关键之处, 符号标记在实线那一侧, 意味着焊缝处于接头的箭头那一侧；标记在虚线那一侧, 便意味着焊缝处于非箭头那一侧, 对于对称焊缝而言能够省略虚线。其次的那一类是尺寸核心类, 其包含钝边、根部间隙、坡口角度、焊缝长度、画脚尺寸、焊缝有效厚度这六个术语, 直接对焊缝的成型以及受力性能起到决定性作用。防止焊接烧穿是钝边的核心作用所在, 根部能完全焊透靠的是根部间隙来保障, 这二者是缺一不可的, 并且它们也是图纸标注里最不能遗漏的参数。施工要求类属于第三类, 其中包含断续焊缝、围焊、现场焊缝这3个术语, 这些术语明确了焊缝的施工场景以及工艺形式, 举例来说, 对于带旗帜符号的现场焊缝, 就明确规定该焊缝必须是在安装现场进行施焊, 而不是在工厂预制完成的。
三、电焊气焊标注全攻略

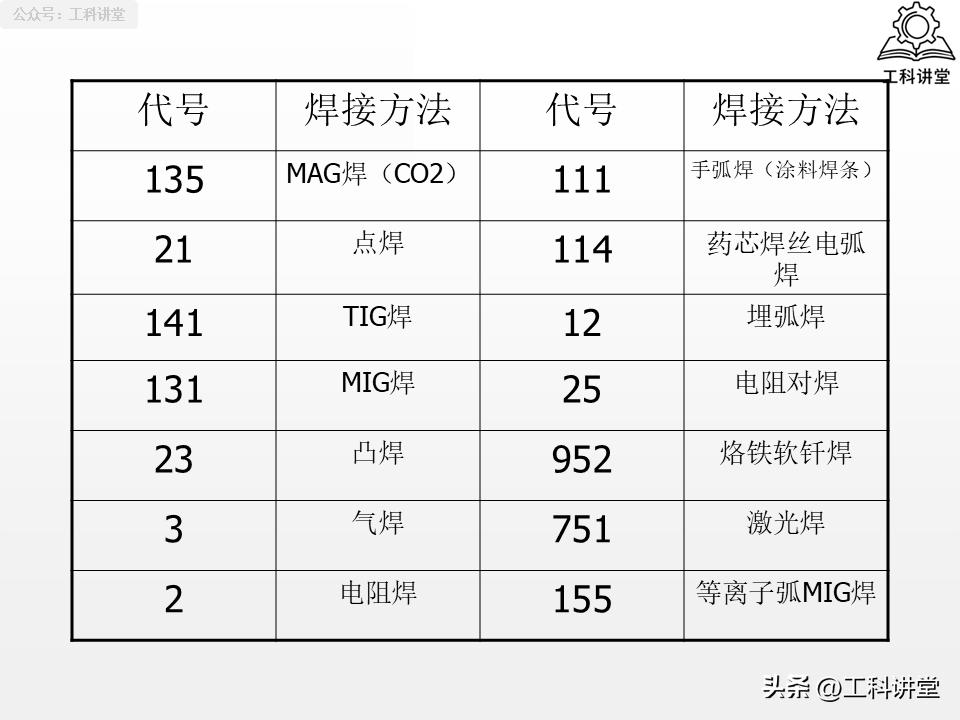

无论是手工电弧焊, 或是气体保护焊, 又或者是薄板气焊, 焊接标注都依照统一的核心原则, 并且存在实操里一定要避开的常见误区。

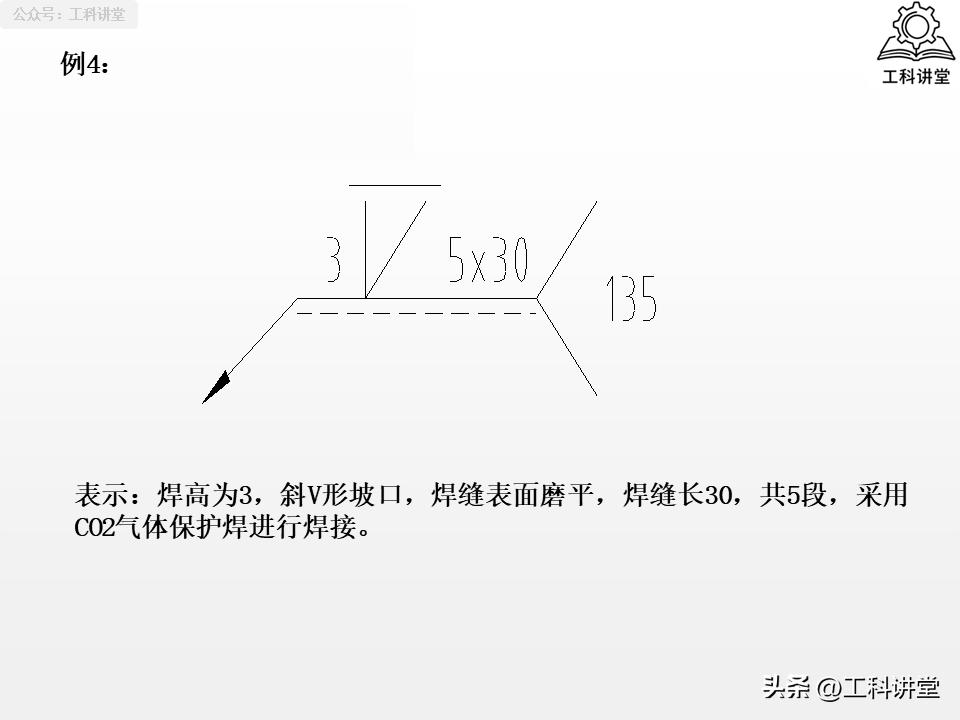

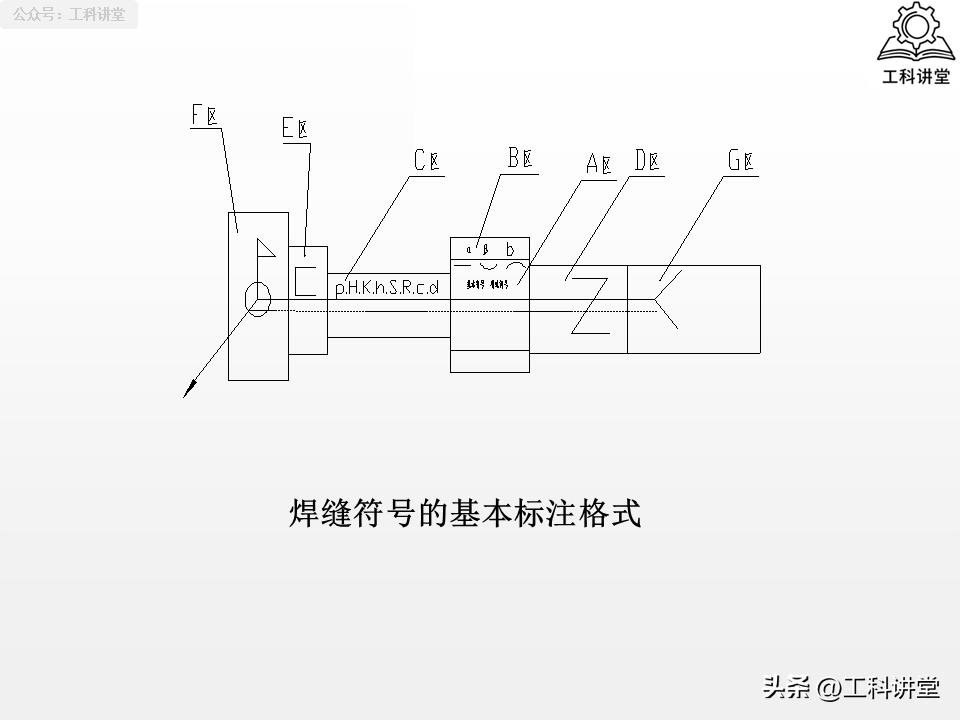

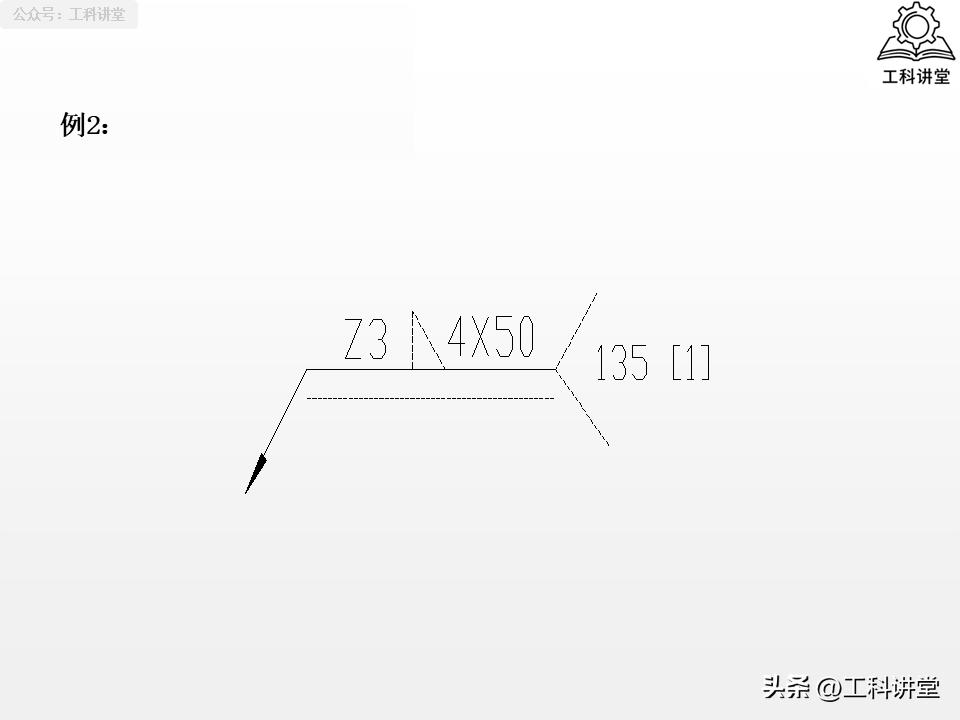

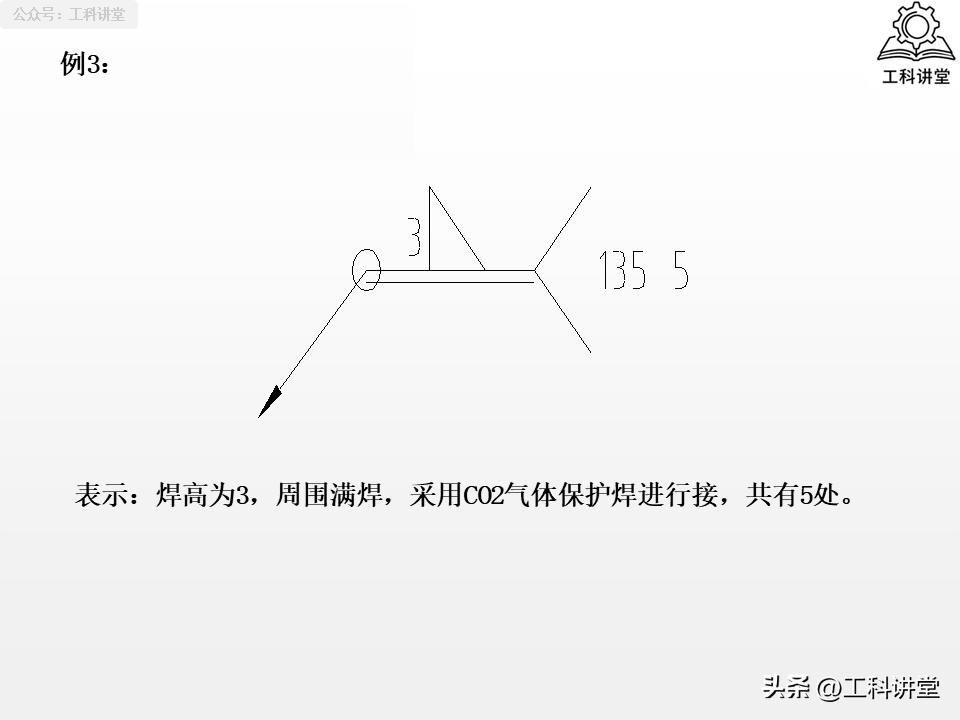

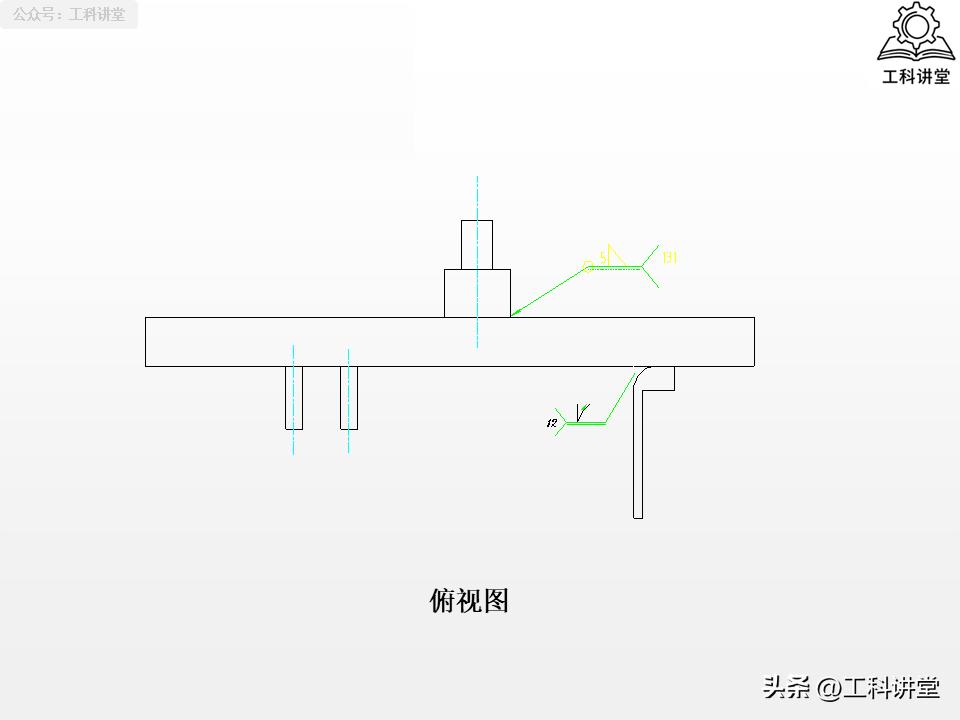

有完整的焊接标注, 必然得包含 “指引线 + 基本符号 + 核心尺寸数据” 三大要素, 要是有特殊表面要求、施工要求的, 就得配套补充辅助符号与补充符号。从工艺适配方面来讲, 气焊大多用于薄板焊接, 标注重点将会放到根部间隙与坡口角度上, 防止间隙过大造成烧穿；而电焊类熔焊工艺, 标注重点就应当放到钝边高度、焊脚尺寸、焊缝有效厚度上, 保证焊缝的受力性能。于实际操作当中最为常现的差错, 其一乃是对基准线虚实线之间的差异予以忽视, 进而致使焊缝位置焊接错误；其二为准仅标注了坡口角度, 却遗漏标注钝边以及间隙, 从而造成施工过程缺乏依据可循；其三是未对现场焊缝符号加以标注, 以至于引发工厂提前进行施焊, 现场安装之时无法实现适配的状况。
唯有搞明白, 那十五种坡口的选型逻辑, 弄清楚, 那十四个核心术语的真实含义, 才能够, 将设计要求精确无误地落实到每一道焊缝之上, 从根源处, 避开质量隐患, 削减不必要的返工成本, 而这, 同样是每一位从事焊接工作的人员必须扎实筑牢的基本功。

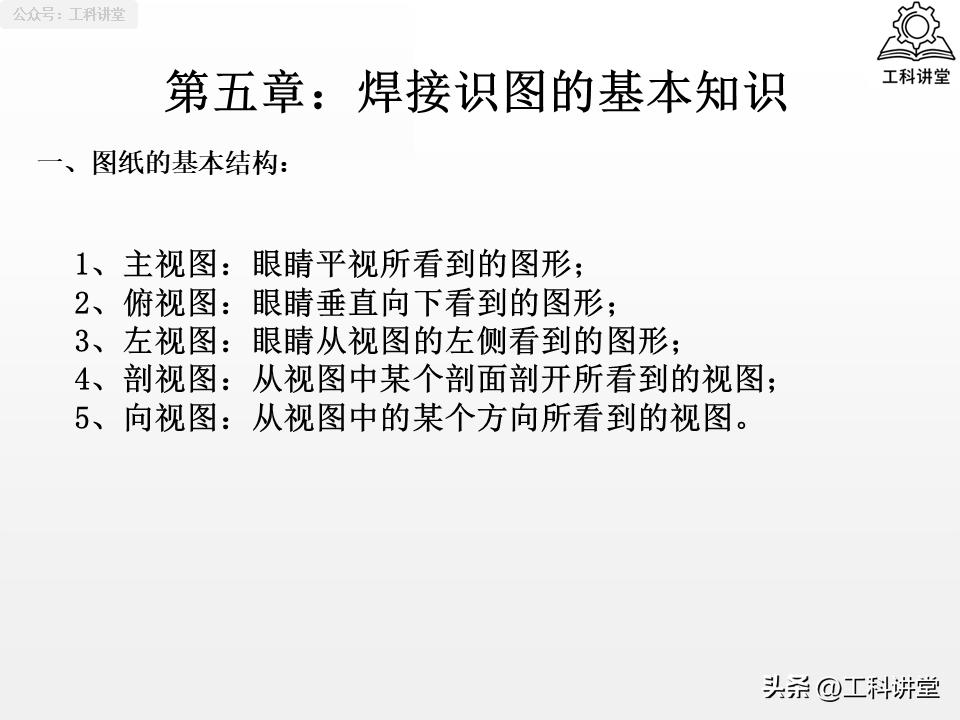

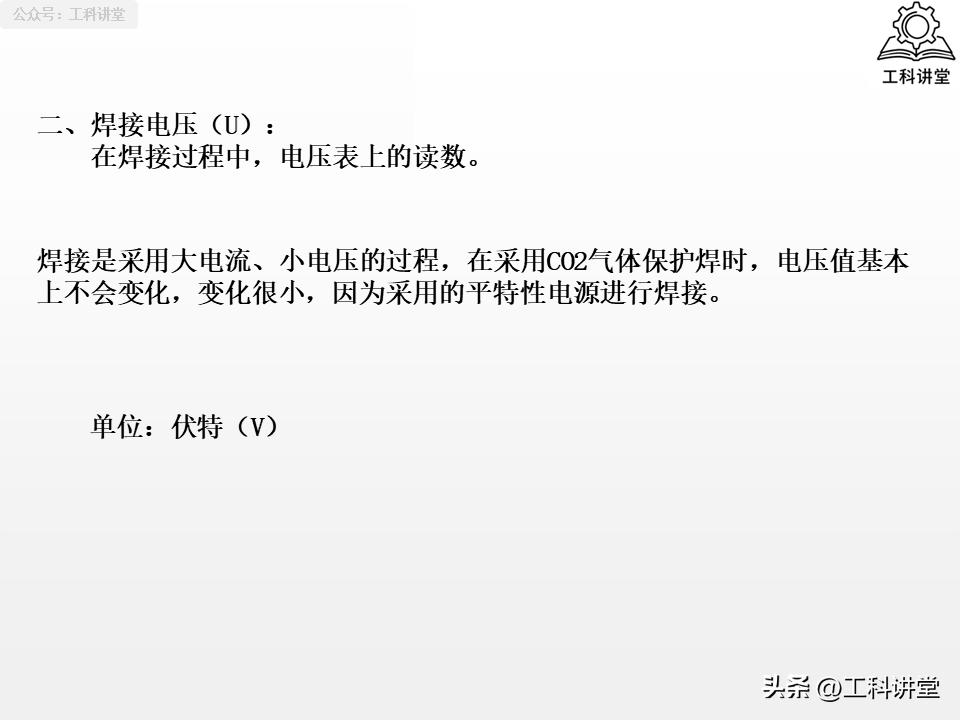

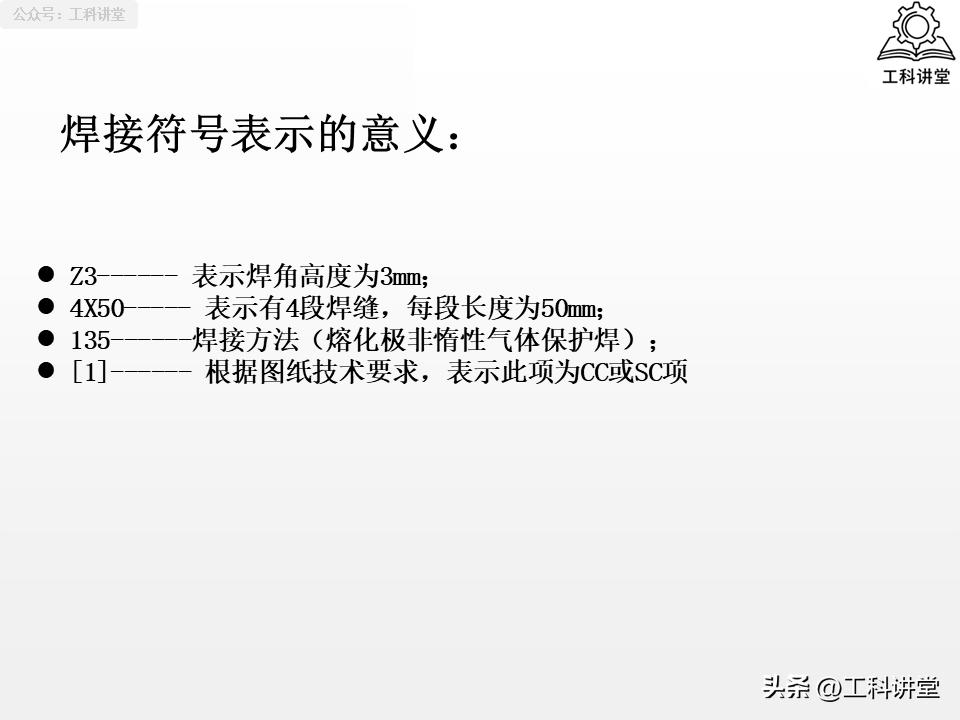

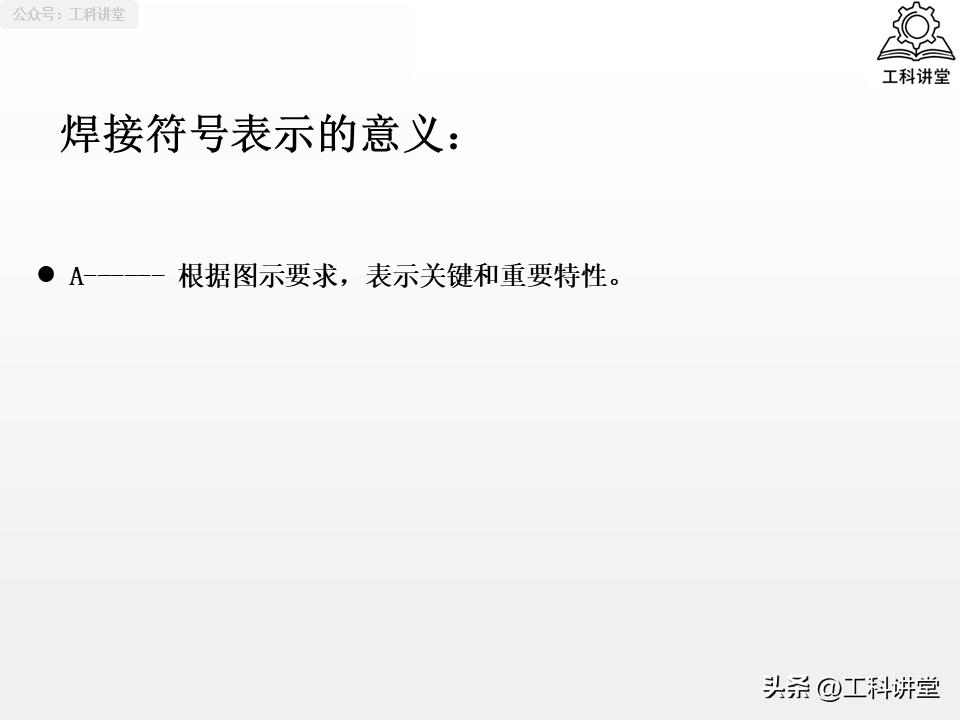

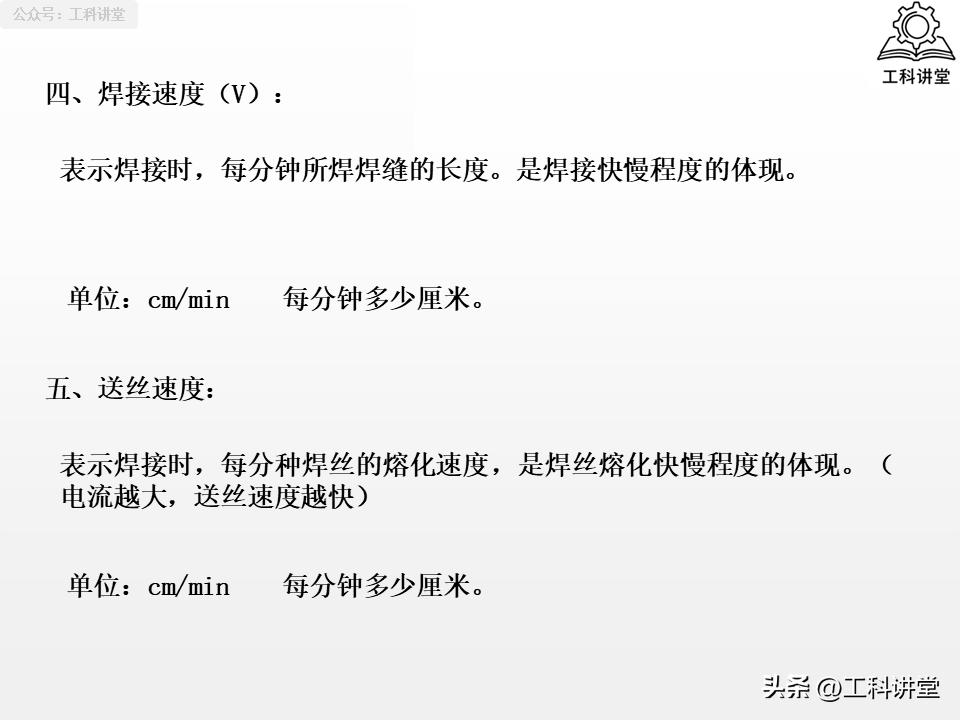

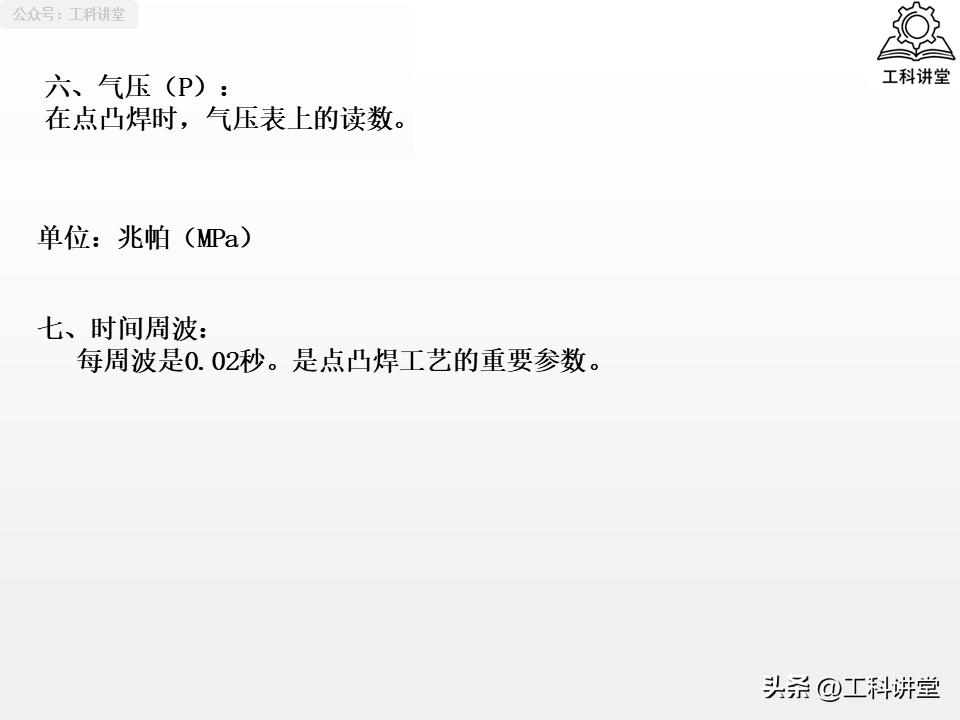

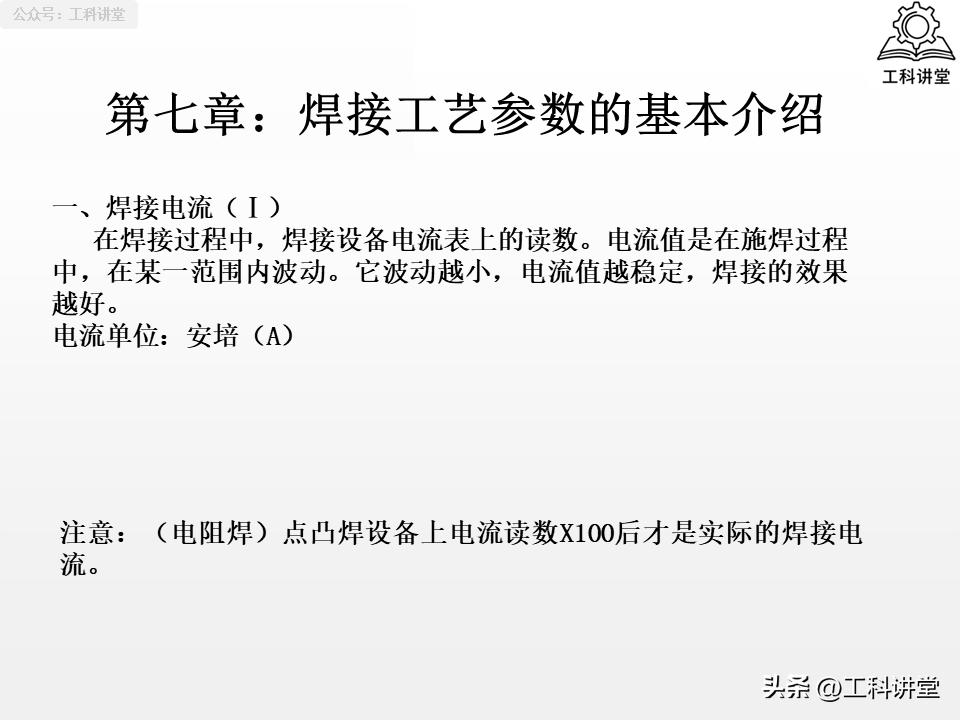

呈现于PPT讲义之中的内容, 是对焊接气焊符号以及标注的介绍, 于文末部分之处, 能够查看PPT讲义的源文档, 还有与之相关的延伸干货。
因头条文章页面内容有限，仅展示PPT讲义部分内容
