焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

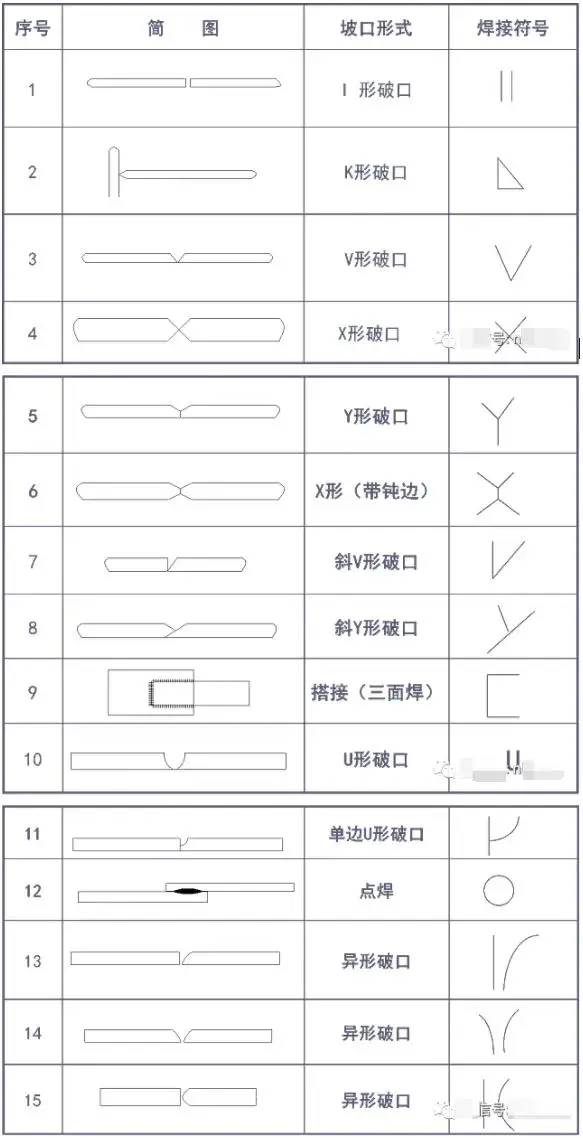

焊缝的基本破口形状：

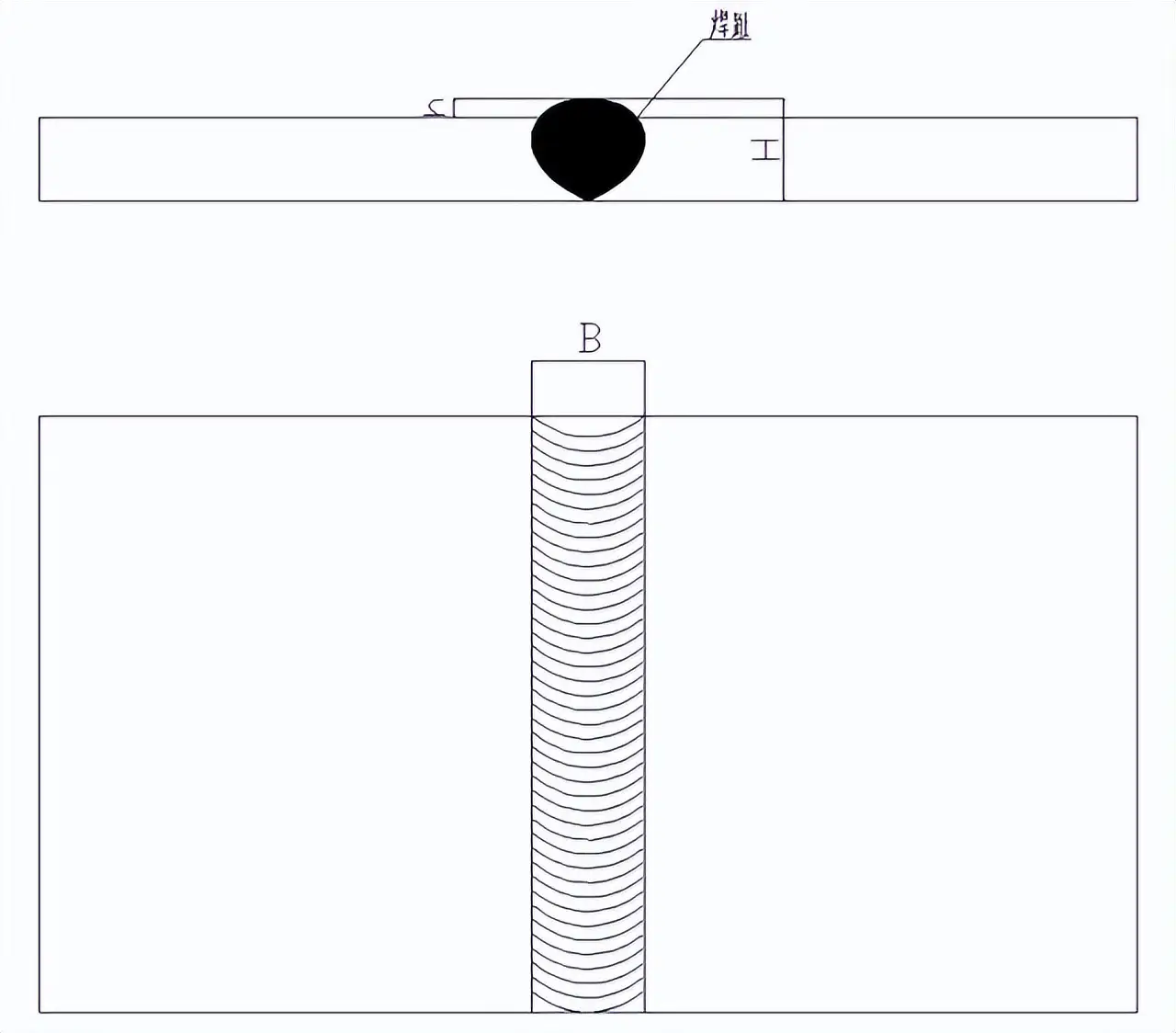

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
在角焊缝的横截面里, 有一个被画出的最大等腰直角三角形, 其中直角边的长度, 就是焊脚尺寸。
焊脚: 于脚焊缝的横截面里, 自一个直角面上的焊趾起始, 至另一个直角面表面的最小距离。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
熔焊之时, 存在一个与之关联的量, 此量被称作焊缝成形系数, 它所指的是, 于单道缝横截面上, 焊缝宽度B和焊缝计算深度H二者之间的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑, 是弧焊之时, 因断弧或者收弧不恰当, 于焊道末端所形成的低洼之处。
那个叫熔池的部分, 是在熔焊的时候, 在焊接热源发挥作用的情况下, 焊件上面所形成的, 有着一定几何形状的液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它是一种符号, 这种符号用于在图样之上进行标注, 标注的内容包含焊接方法, 还有焊缝形式, 以及焊缝尺寸等技术方面的内容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
焊缝符号, 在标准里, 其和尺寸符号、尺寸数值, 于指引线上标注位置来讲具明确规定, 绘制焊接图之际, 必须严格去遵守。

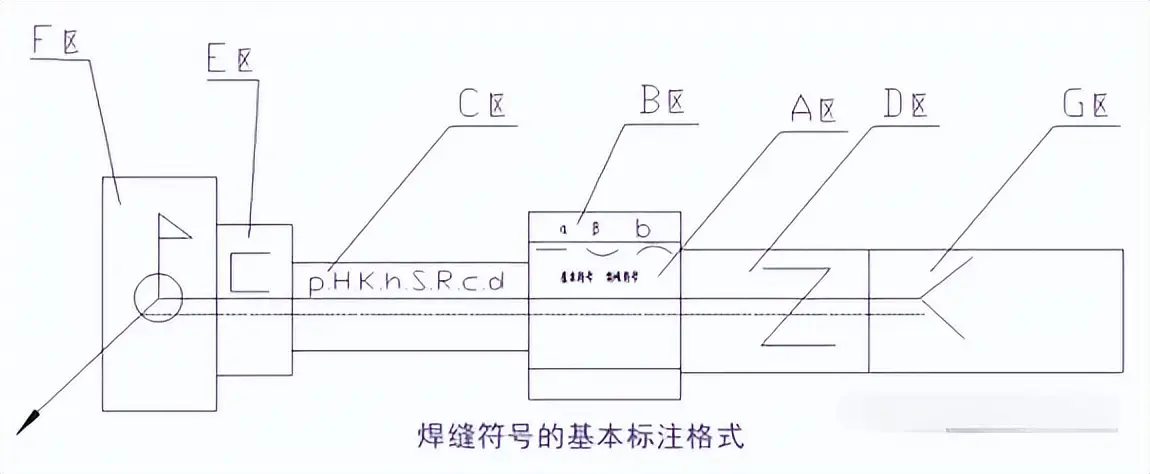

将符号以及数值, 针对基准线的标注位置, 划分成A至G这七个区。各个区, 相对于基准线的位置, 是固定的, 不管标注的箭头线方向, 做出怎样的变化, 它们相对基准线的位置, 都不会发生改变。
A区, 属于主要功能区之地, 其区内标注包含基本符号, 以及特殊符号, 还有补充符号里的垫板符号, 另外还有辅助符号中的平面符号, 以及凸面符号, 还有凹面符号。
B区, 此区属于补充功能区。它被布置在A区的上方, 或者被布置在A区的下方的位置, 可以标注焊缝尺寸之中的坡口角度α, 能够标注其中的坡口面角度β, 其还有标注根部间隙b的功能。
在基本符号左侧位置, 对焊缝横截面上的尺寸符号以及数值予以标注, 像钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C还有熔核直径d等； , C区为该标注区域。
在D区, 要于基本符号的右侧, 去标注交错焊缝符号。之后还要标注焊缝的纵向, 这里是指长度方向的尺寸数值。涵盖如焊缝段数n值、焊缝长度l值以及焊缝间距e值这些！
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 要标注补充符号里, 是那尾部符号, 于尾部符号而后, 还得标注相同的焊缝条数N值, 以及焊接方法代号, 还有焊缝质量, 并包括检测要求哪。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
说明, 焊接的高度是3, 环绕着整个区域进行完全焊接, 并且运用CO2气体保护焊这种方式来实施连接, 总计有5个地方。
例4：
展现出的情况为: 焊接的高度呈现为3, 呈现出斜V形式的坡口, 焊缝的表面被打磨至平整状态, 焊缝的长度是30, 一共有是5段, 对于这些进行焊接的时候运用的是CO2气体保护焊。
焊接识图的基本知识：
一、图纸的基本结构：
