于焊接施工的一线现场之中, 图纸上面的焊接符号, 从来都并非是那种可有可无的线条, 而是起到连接设计要求以及现场施工的“通用工程语言”。众多的焊工, 还有技术员, 常常会由于读不懂符号, 并且选错坡口形式, 从而出现焊缝焊不透, 以及变形超标, 还有工艺不符等相关问题, 最终导致返工, 甚至造成质量安全隐患。
本文将国标规范予以结合, 汇同一线经验, 针对电焊、气焊, 从坡口形式这个维度, 把焊接标注逻辑讲透彻, 又从核心术语这个维度, 把焊接标注逻辑讲透彻, 还从标注规范这个维度, 把焊接标注逻辑讲透了。

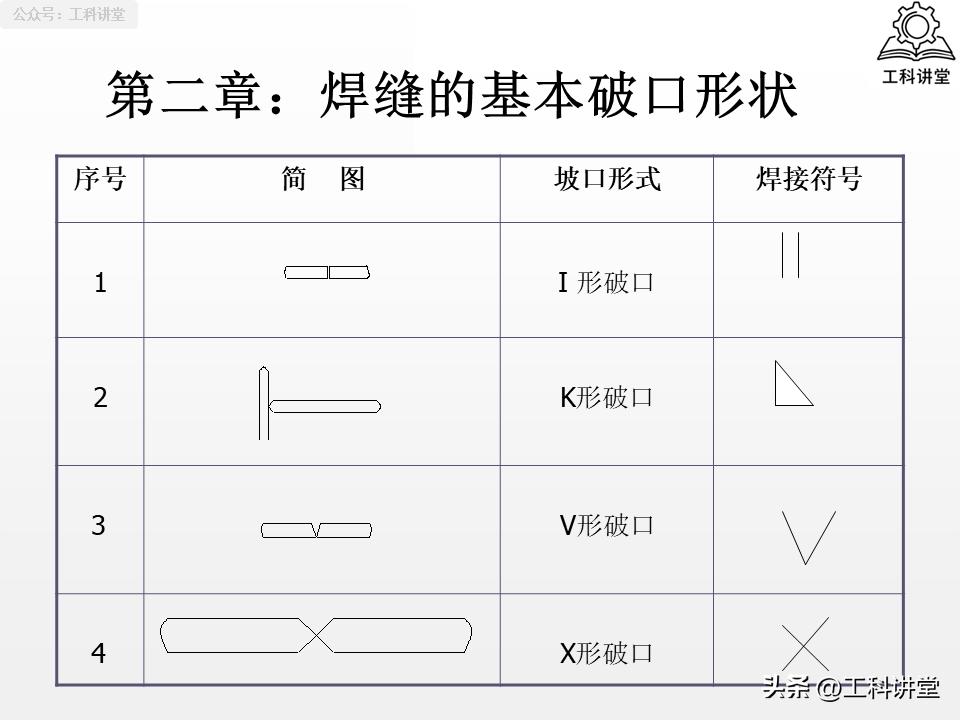

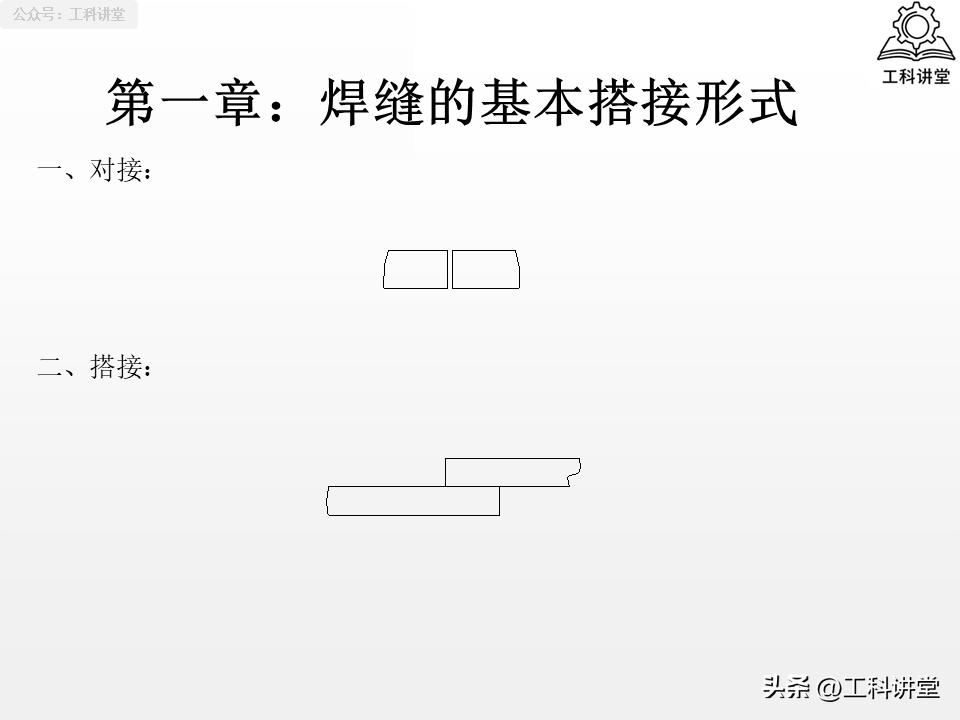

一、15 种坡口形式
坡口的关键作用, 在于确保焊缝根部能够完全被焊透, 与此同时, 合理把控焊接填充量, 并且减小焊接变形, 我们日常施工期间所使用的15种坡口, 能够依据适用场景明确地划分成四大类别。

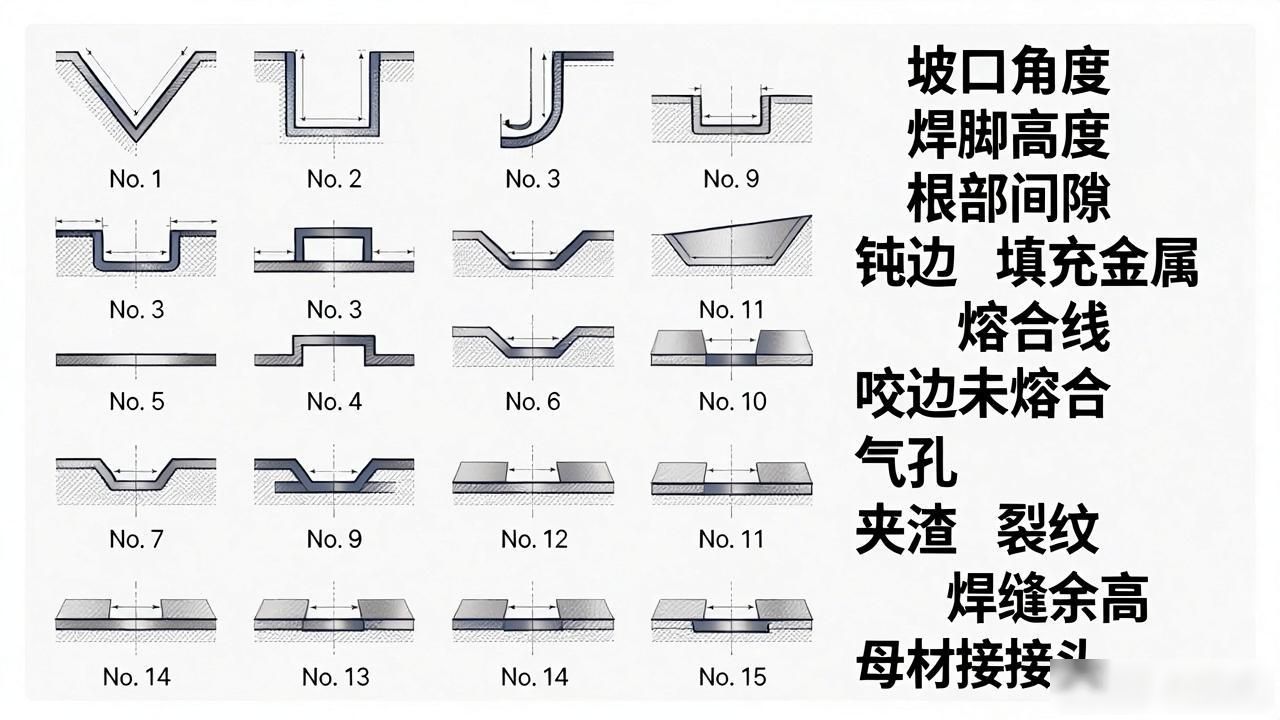

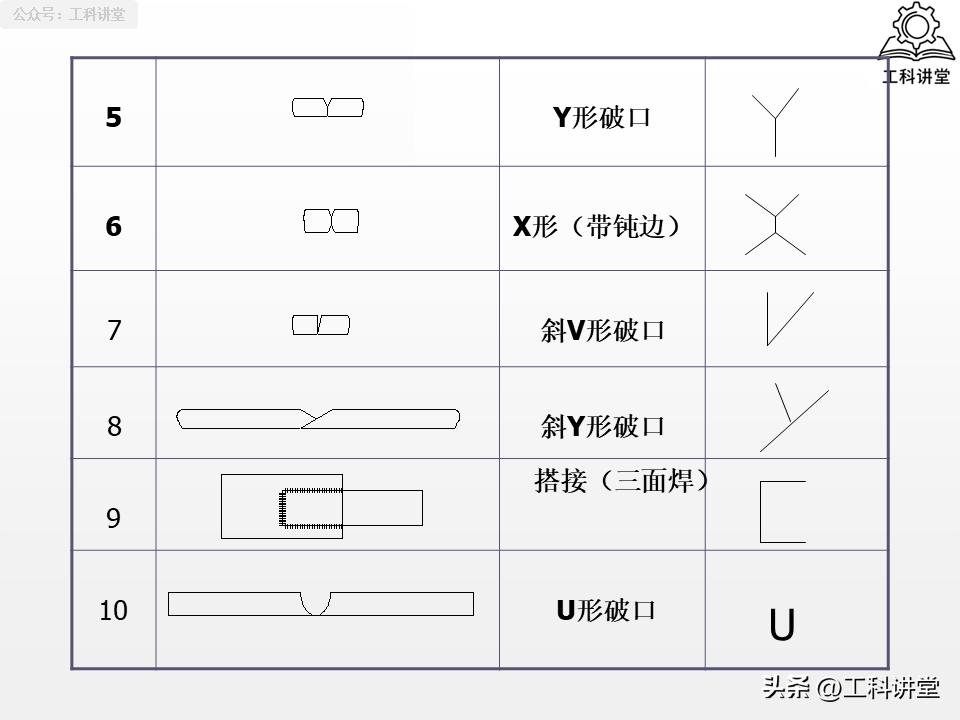

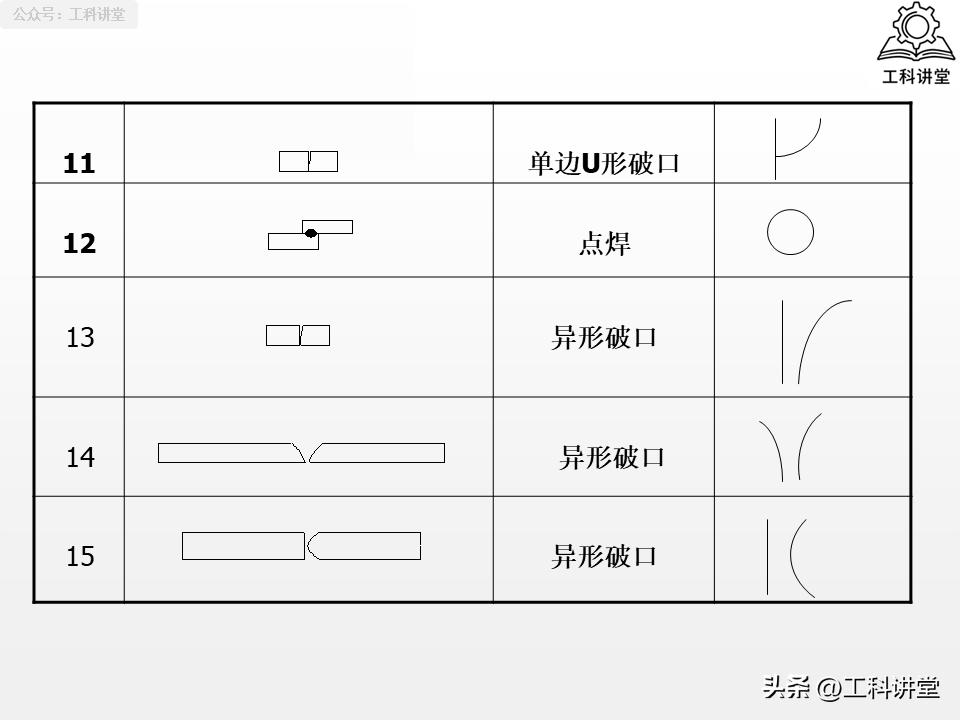

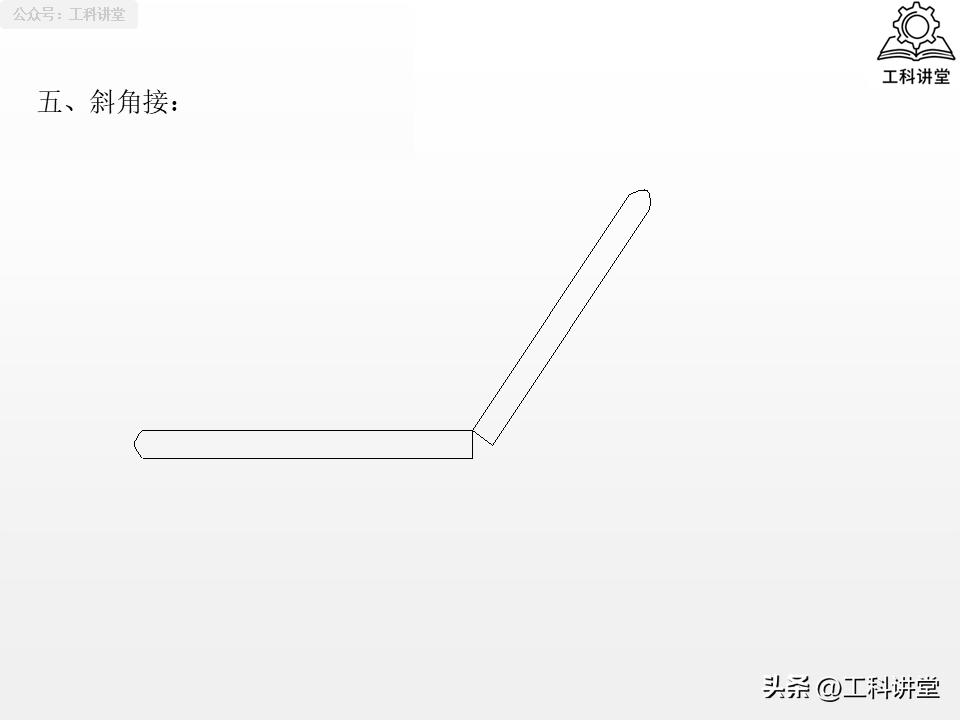

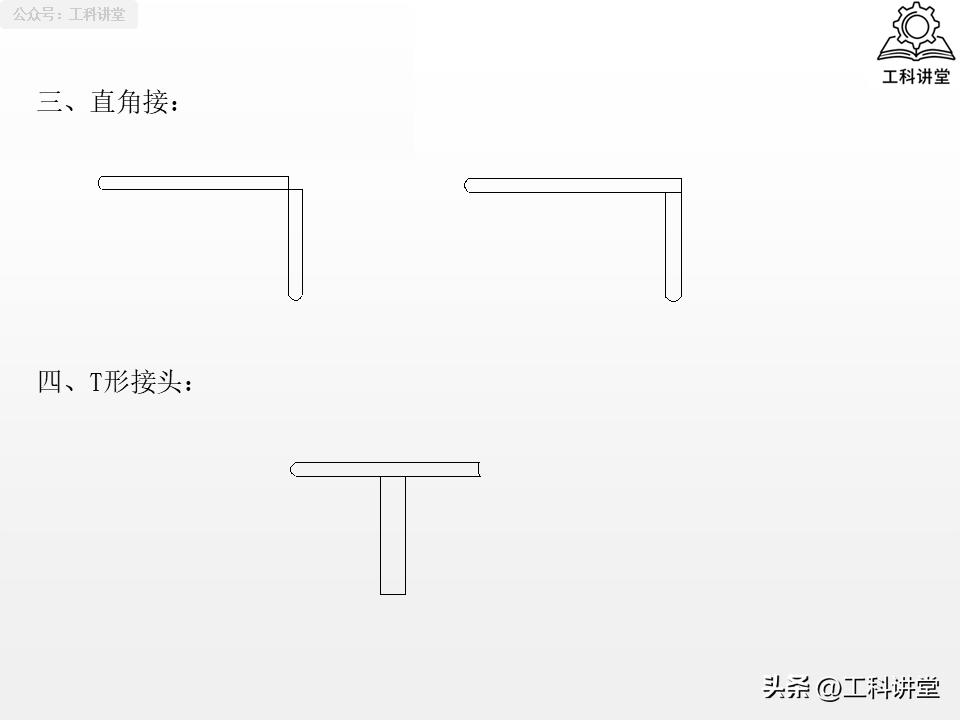

第一类是基础的 I 形坡口, 也就是不开坡口, 它是那种最省事且最节省材料的形式, 仅仅适用于 6mm 以内的薄板焊接, 在气焊薄板场景里应用最为广泛。第二类是单面坡口系列, 这里面涵盖了 V 形、单边 V 形、带钝边 V 形、带钝边单边 V 形、U 形、带钝边 U 形、J 形、带钝边 J 形这 8 种形式 , 它构成了中厚板单面焊接的主要力量, 其中 V 形坡口通用性是最强的, 通过普通气割就能够予以加工, 而 U 形、J 形坡口填充金属量相对更少更适宜厚板的重要承重结构标点符号。分为第三类的是双面坡口系列, 它包含双 V 形（也就是 X 形）、双单边 V 形（即 K 形）、双 U 形、双 J 形这 4 种, 其主打对称焊接, 与单面坡口相比能减少大概 50%的填充量, 并且能大幅降低焊接变形, 是厚板焊接的首选。最后的是带垫板以及带锁边的 2 种特殊坡口, 它们专门被用于单面焊双面成型的场景, 在无法实现双面焊接的管道、封闭结构中最为常用。

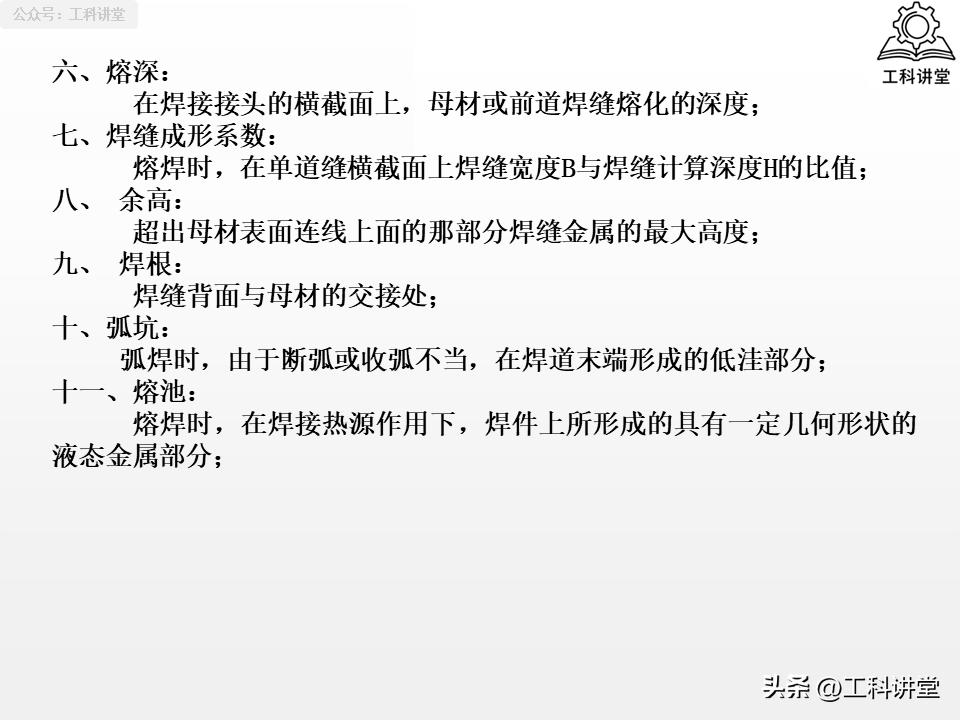

二、14 个核心术语
要是想能迅速理解明晰焊接符号, 关键所在是透彻领会那14个高频使用的术语, 按照功能方面能够划分成三大类别, 这同样是国标GB/T 324 – 2008里最为关键核心的标注逻辑。

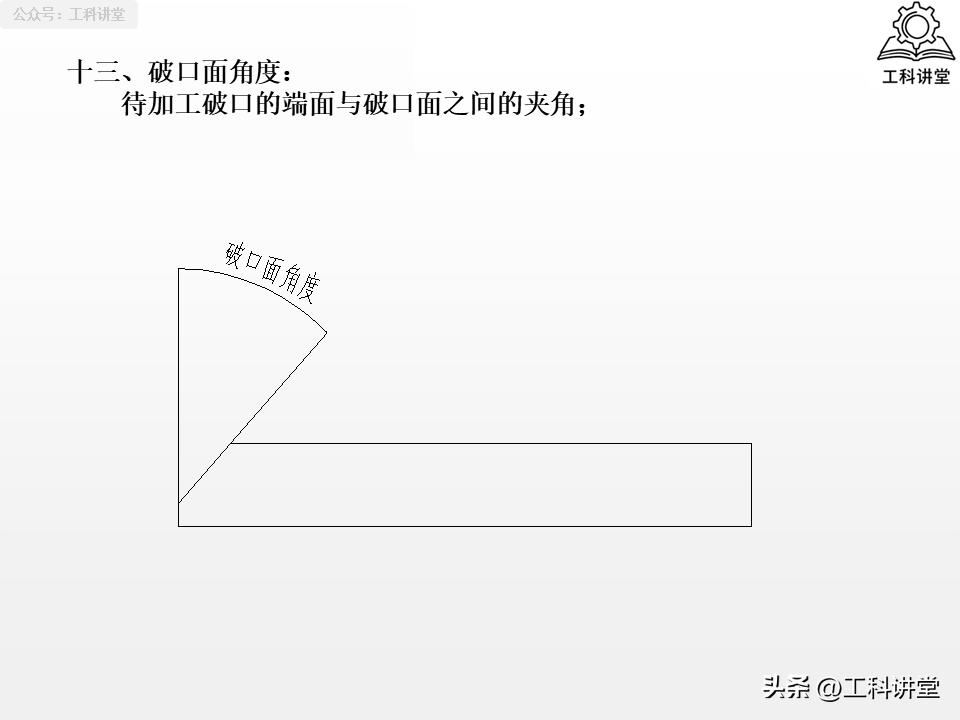

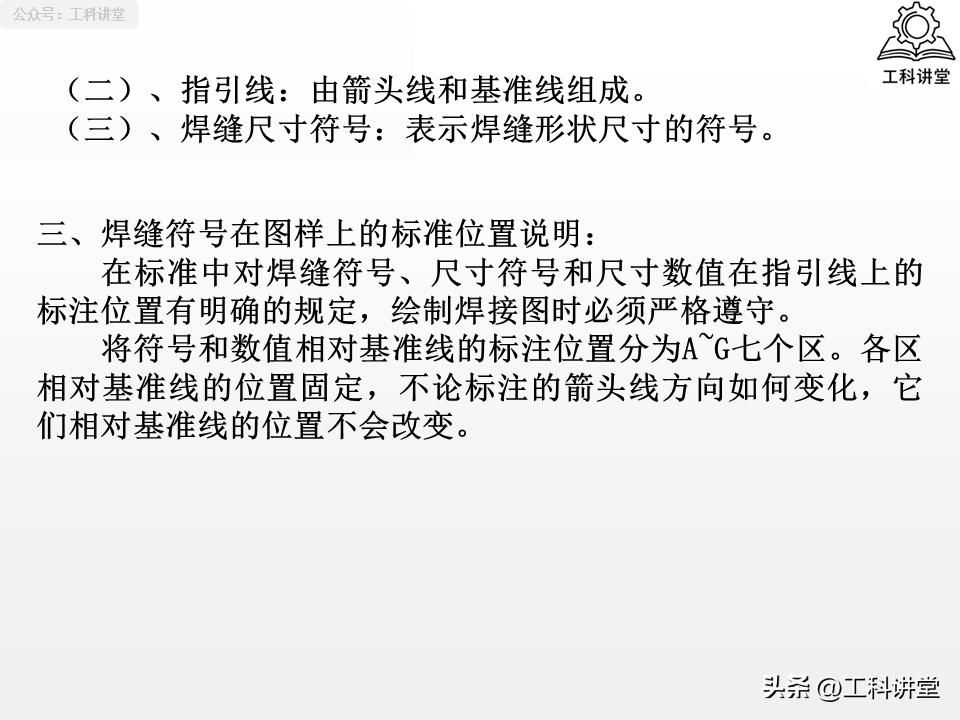

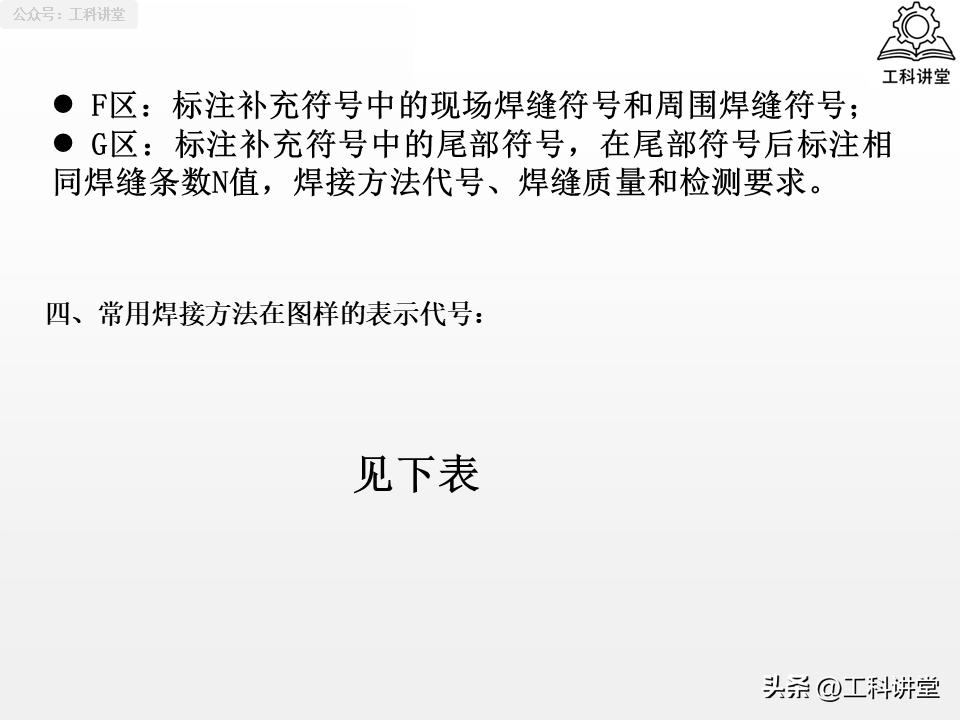

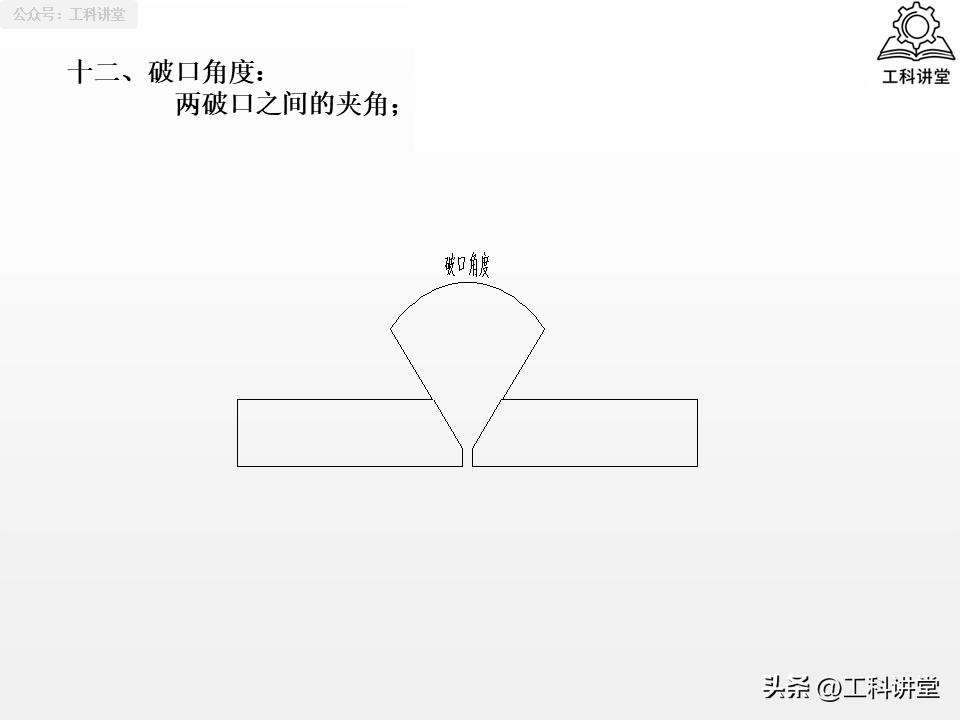

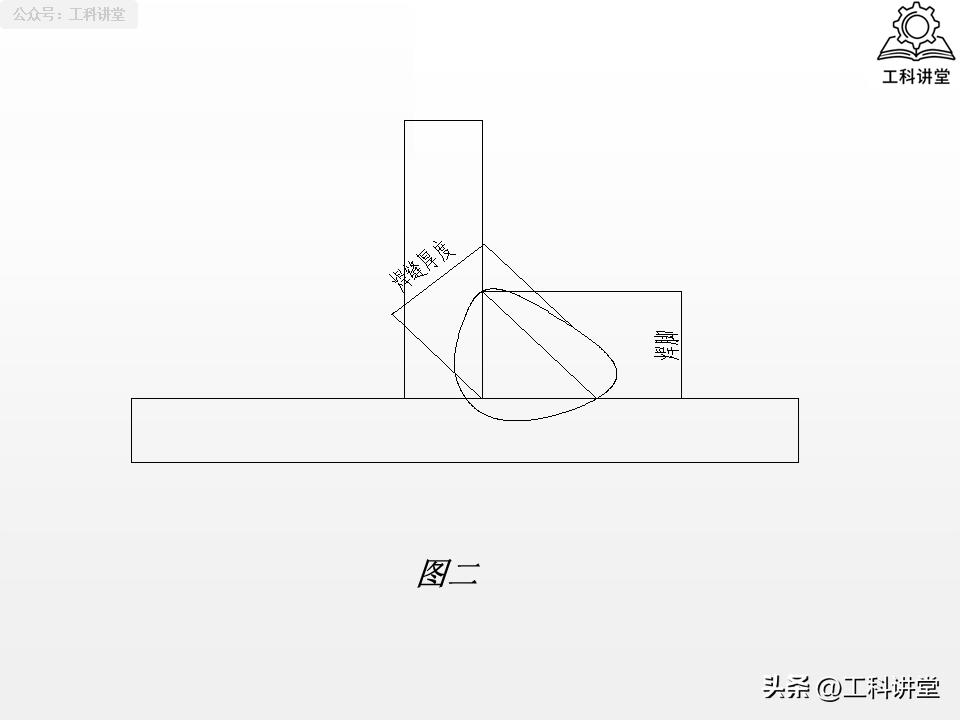

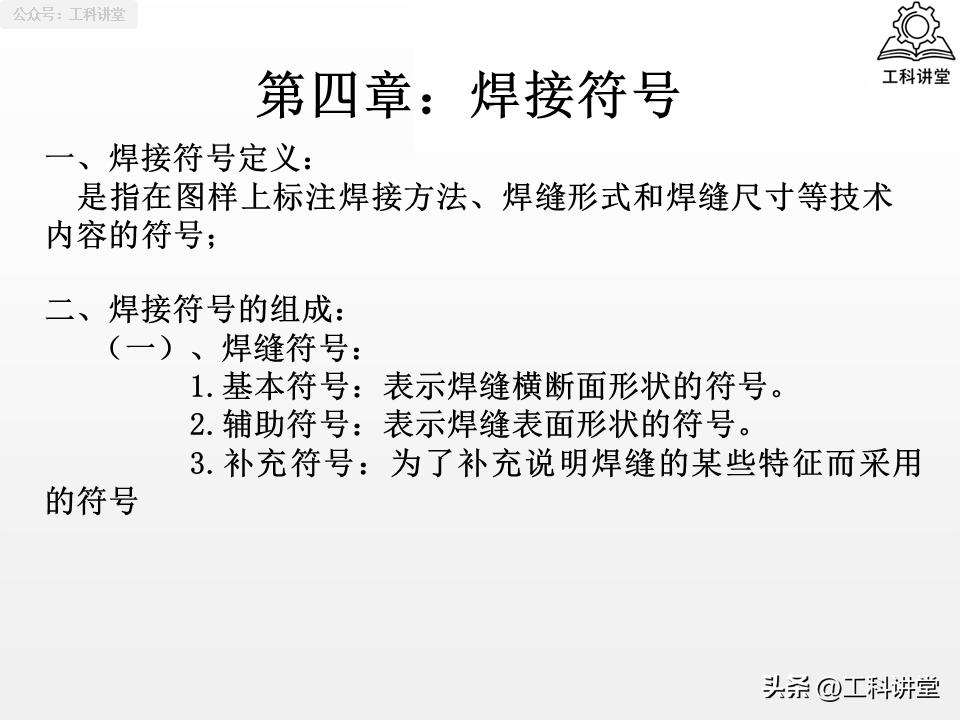

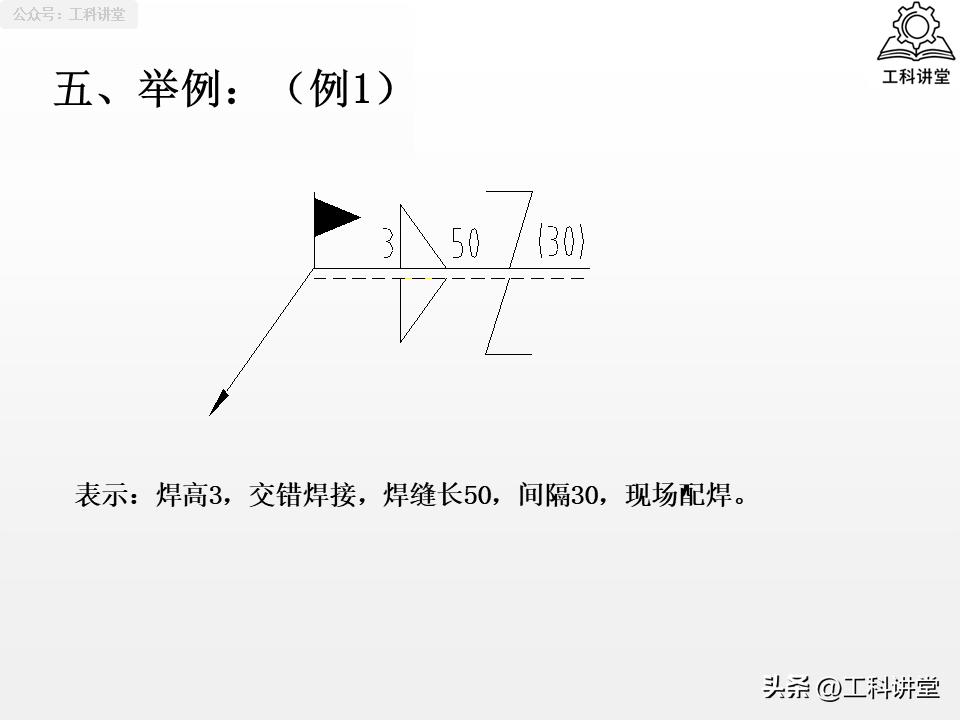

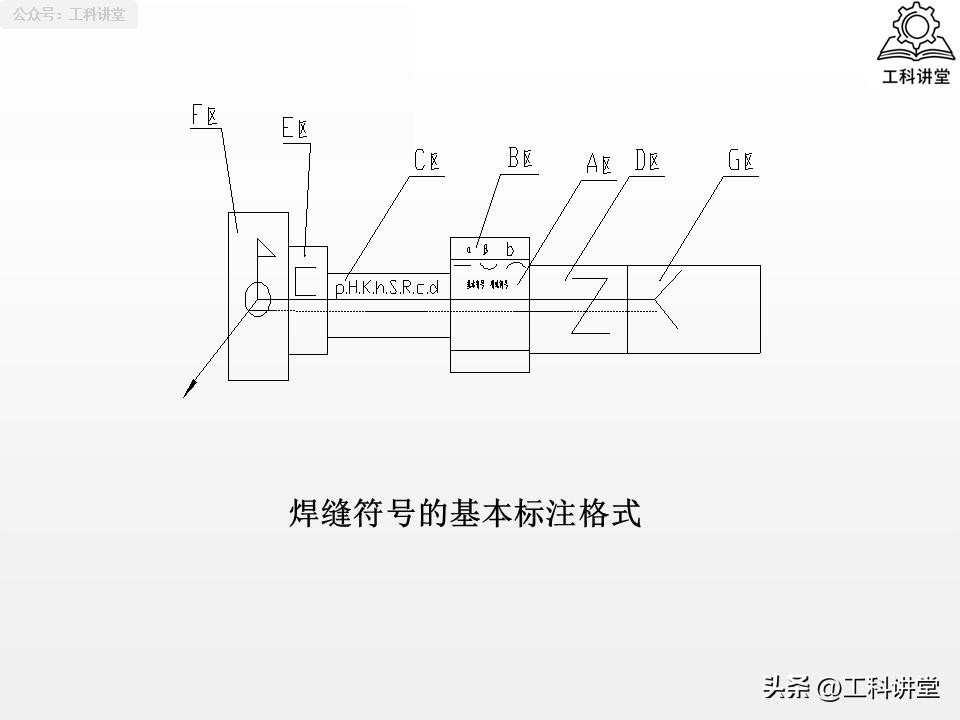

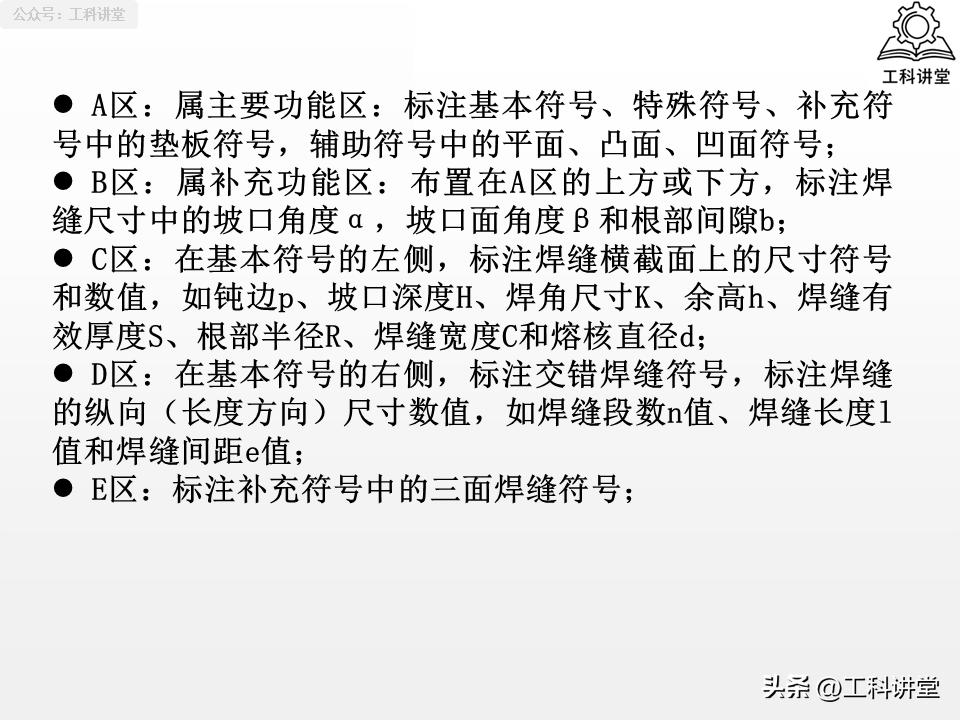

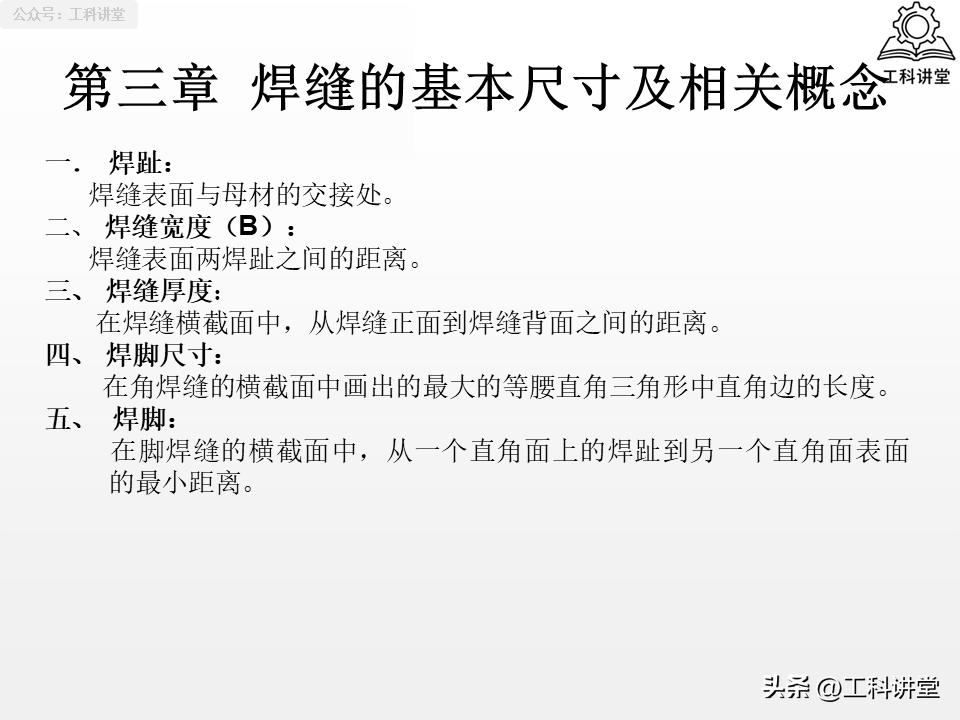

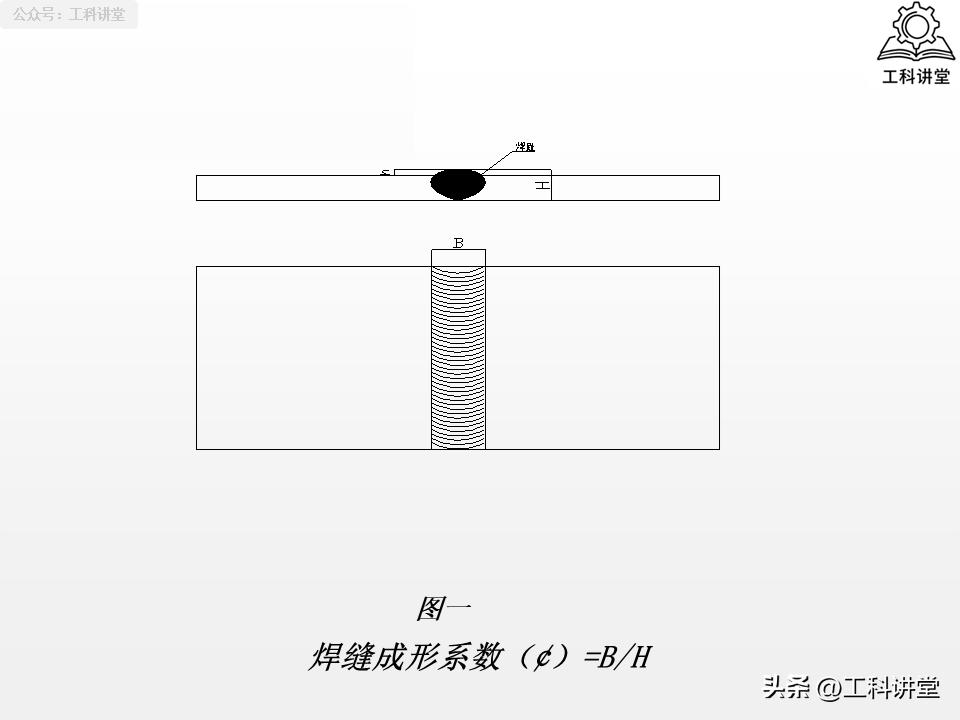

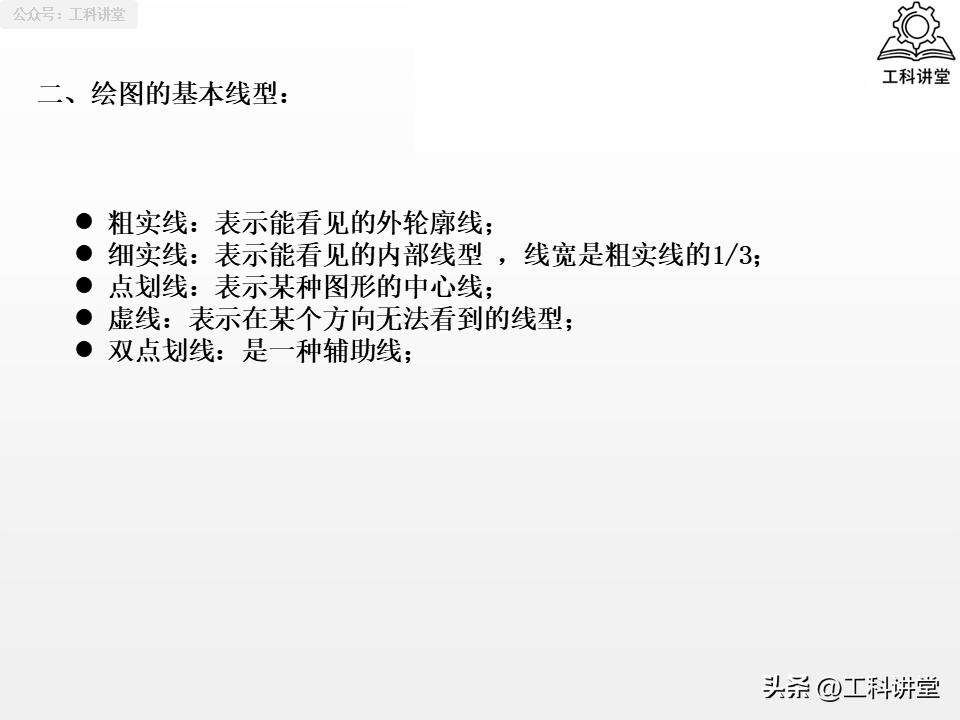

第一类属于符号框架类, 其中含有基本符号与辅助符号, 还有补充符号、指引线以及基准线这 5 个术语，它是作为焊接符号的基础骨架, 里面的基准线, 其实线跟虚线是最容易出现踩坑情况的点, 当符号标注在实线那一侧的时候, 就代表焊缝处于接头的箭头侧, 要是标注在虚线侧, 那就代表焊缝处于非箭头侧, 对于对称焊缝而言, 是能够省略虚线的。第二类为尺寸核心类, 其涵盖了钝边、根部间隙与坡口角度, 还有焊缝长度、焊脚尺寸以及焊缝有效厚度这 6 个术语, 它直接对焊缝的成型以及受力性能起到决定作用。能够防止焊接烧穿的事物当中, 钝边所具备的作用无疑处于核心地位, 而根部间隙切实起着保证根部得以完全焊透的功效, 这两者是绝对不能缺少一方的, 并且还是图纸标注里最为不可以遗漏的参数。第三类属于关涉施工要求的类别, 其中涵盖了断续焊缝、围焊以及现场焊缝这三个术语, 它们清晰地表明了焊缝的施工场景以及工艺形式, 举例来说, 带有旗帜符号的现场焊缝, 就确切需要这个焊缝肯定是在安装现场去进行施焊操作的, 而不是在工厂预制完成的。

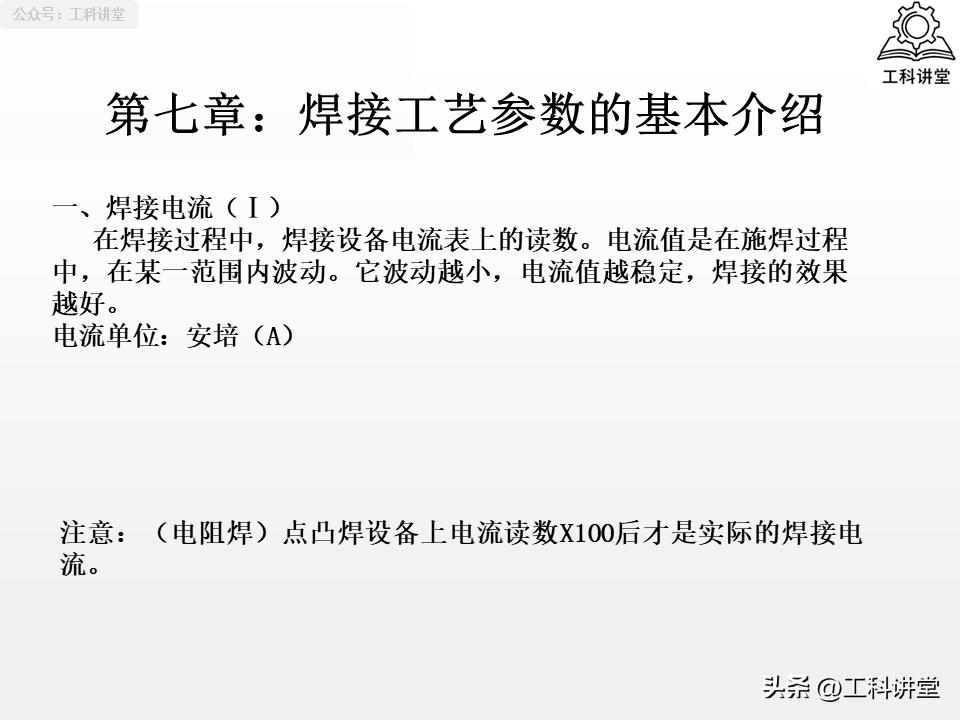

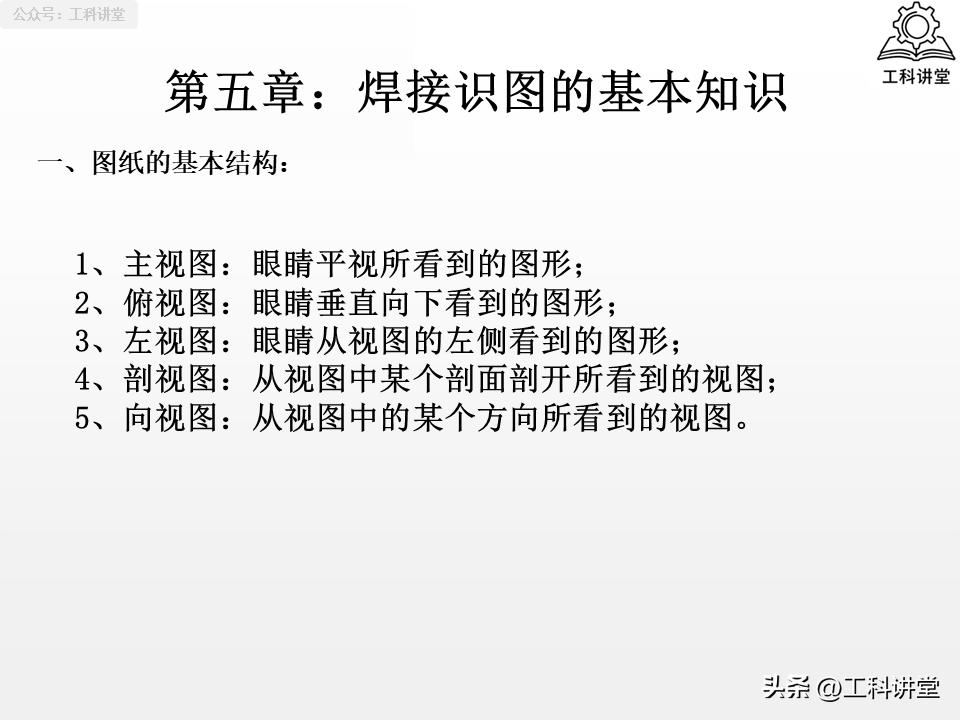

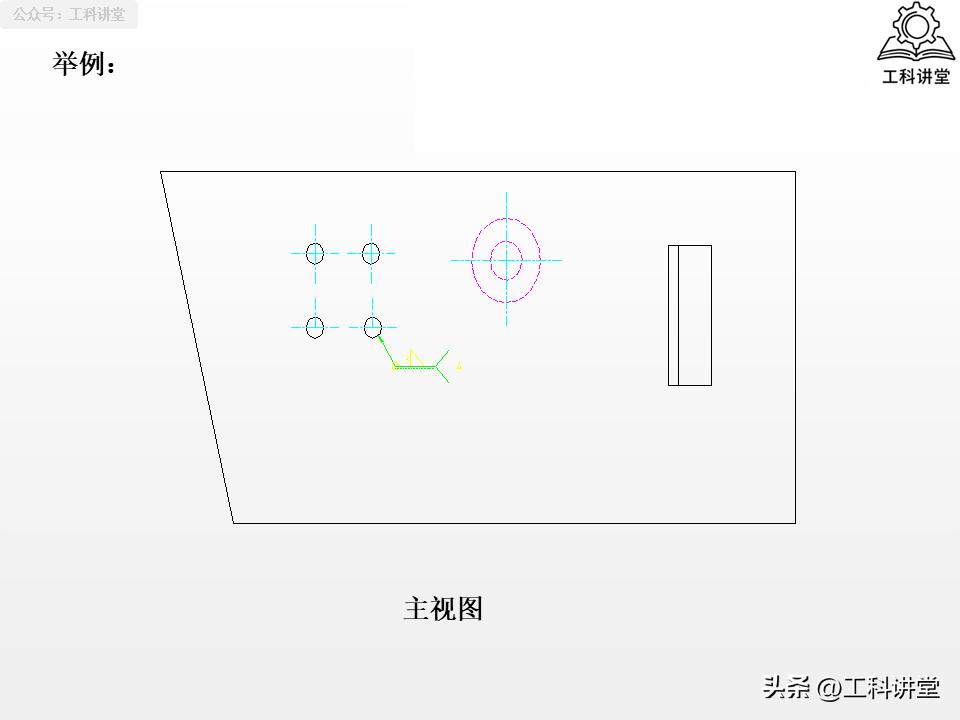

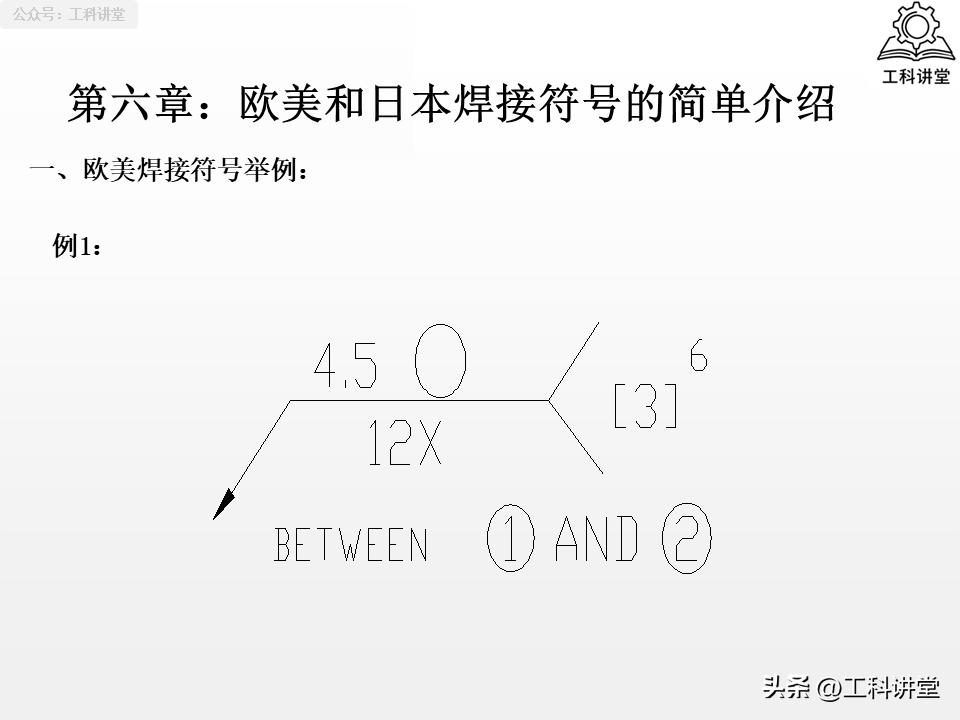

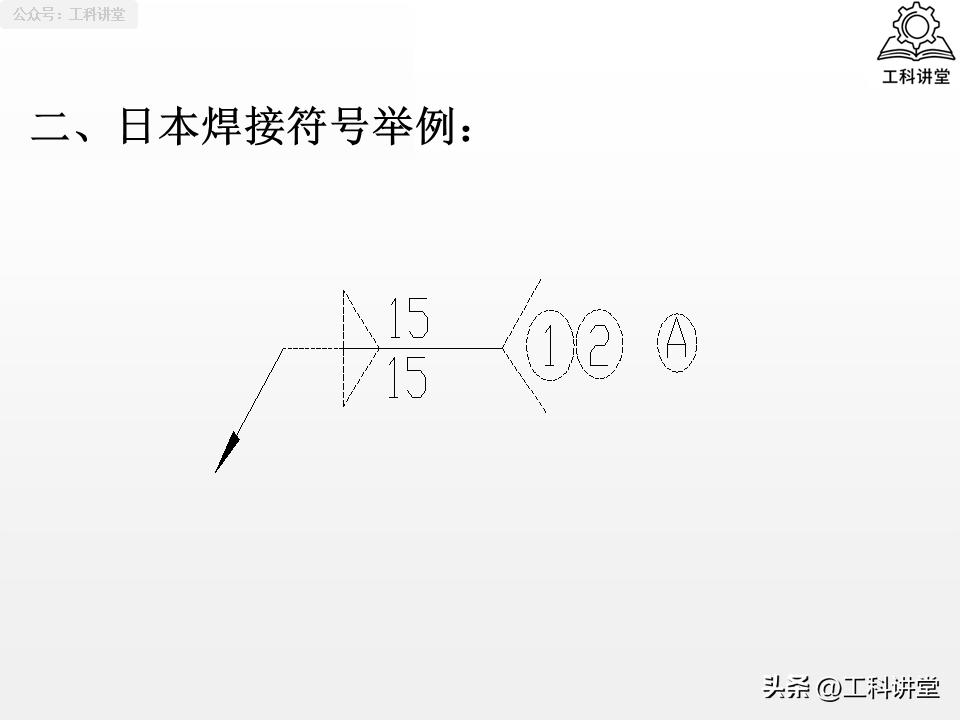

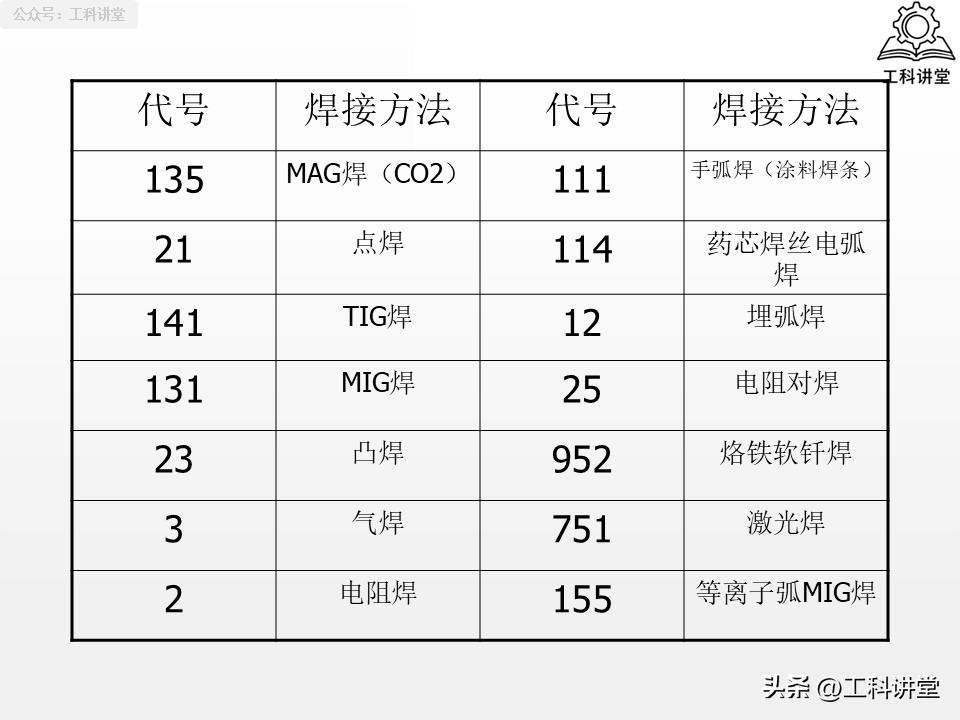

三、电焊气焊标注全攻略

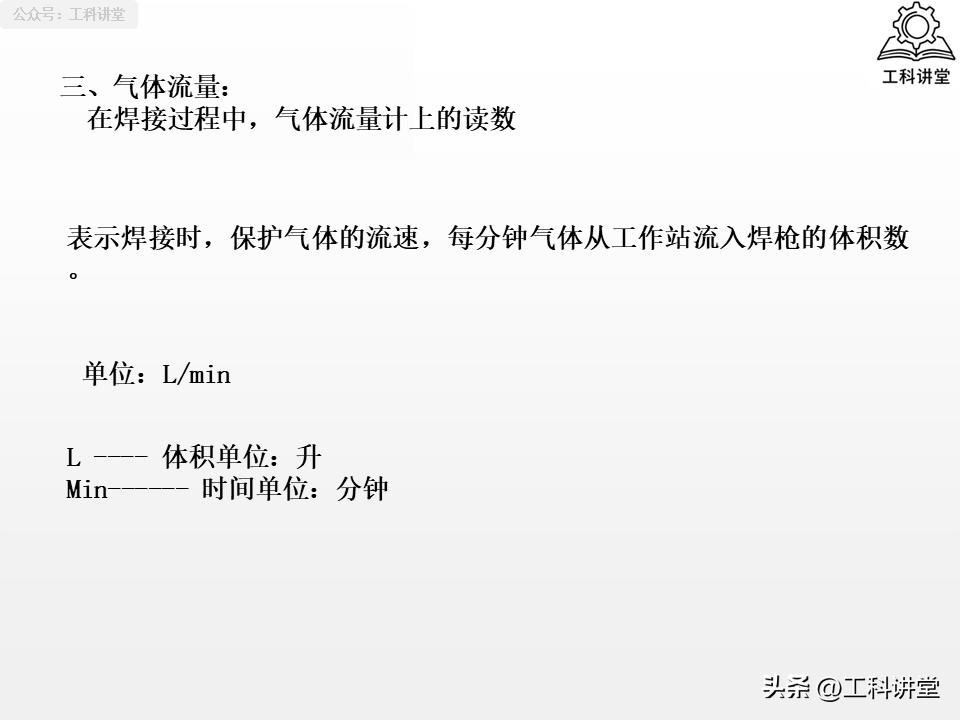

无论是手工电弧焊, 还是气体保护焊, 又或是薄板气焊, 焊接标注都依照统一的核心原则, 并且存在实操中一定要避开的常见误区。

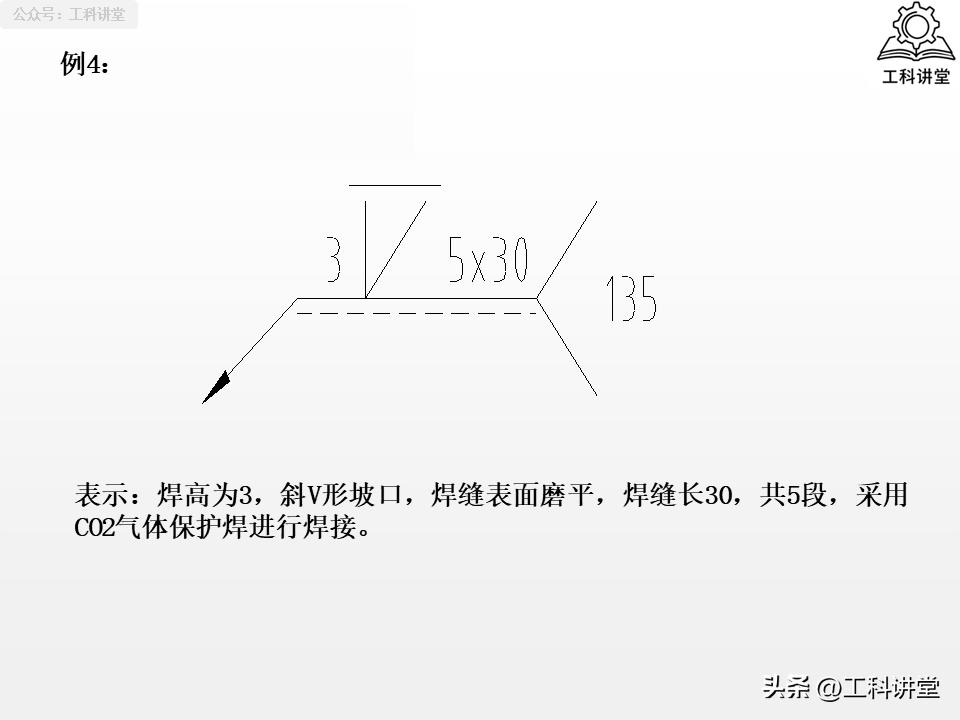

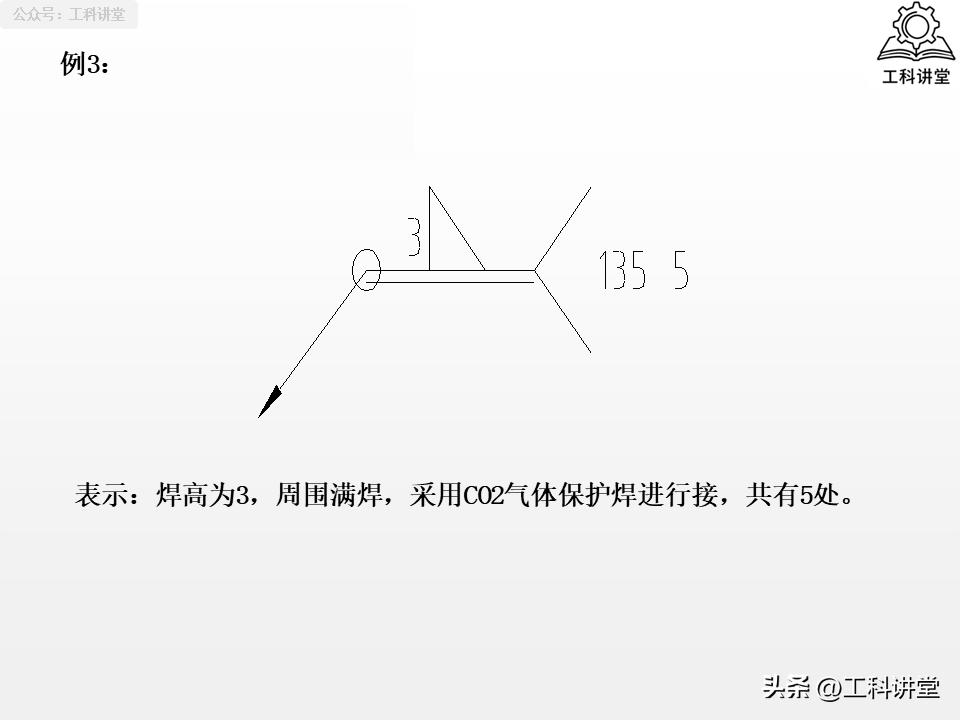

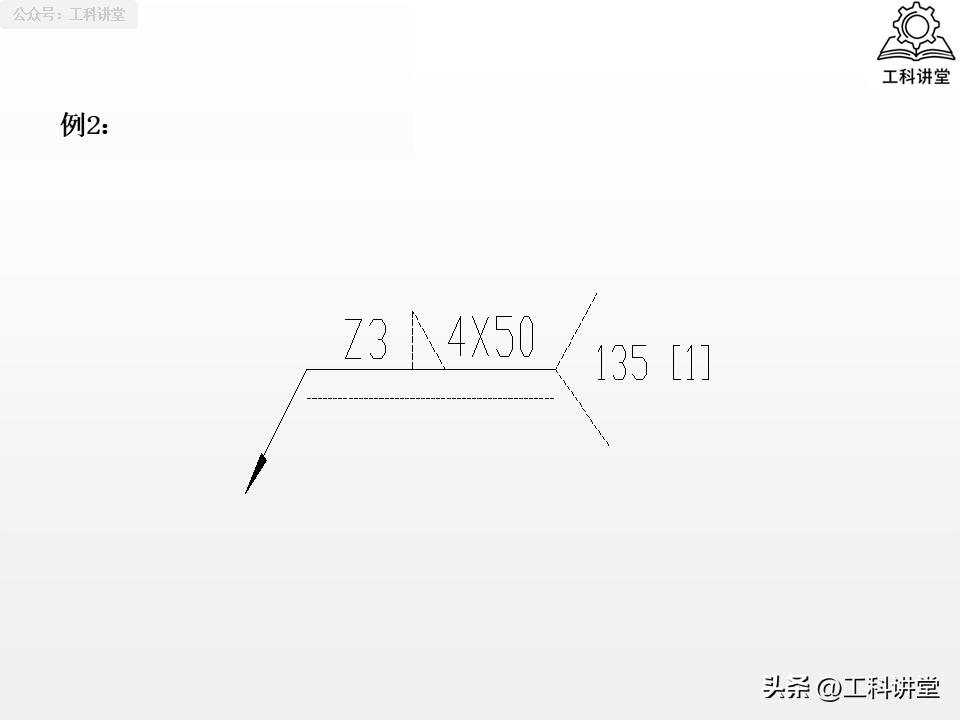

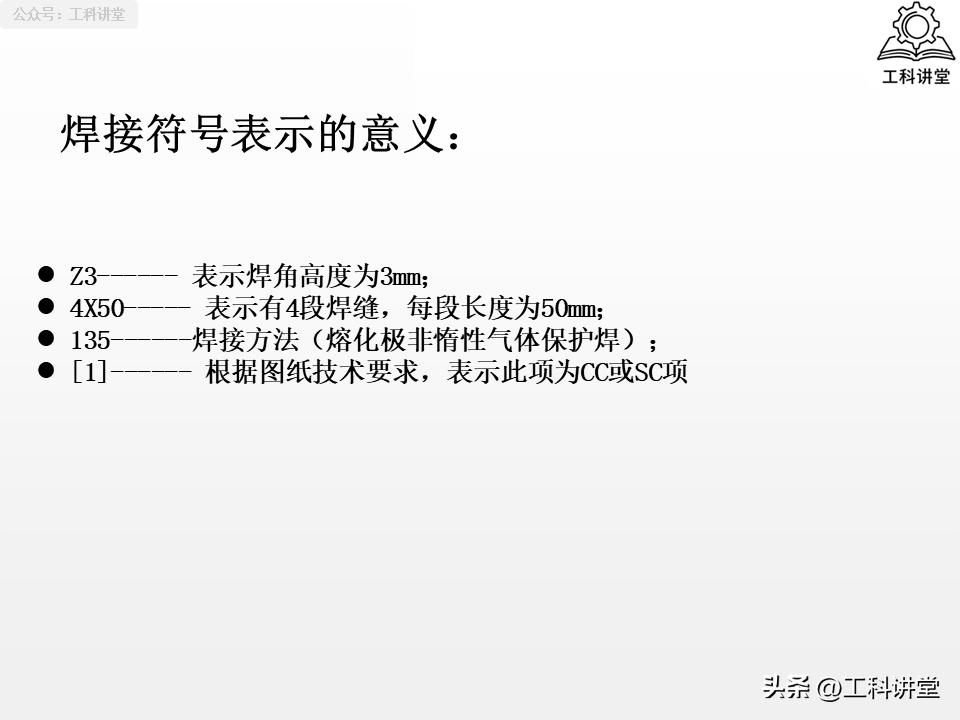

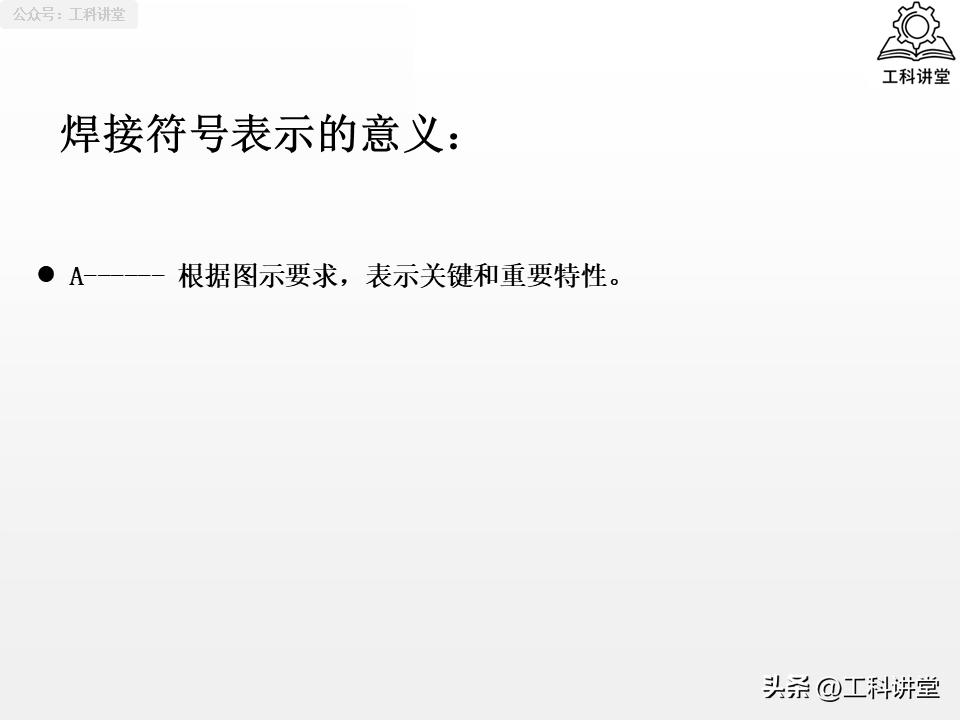

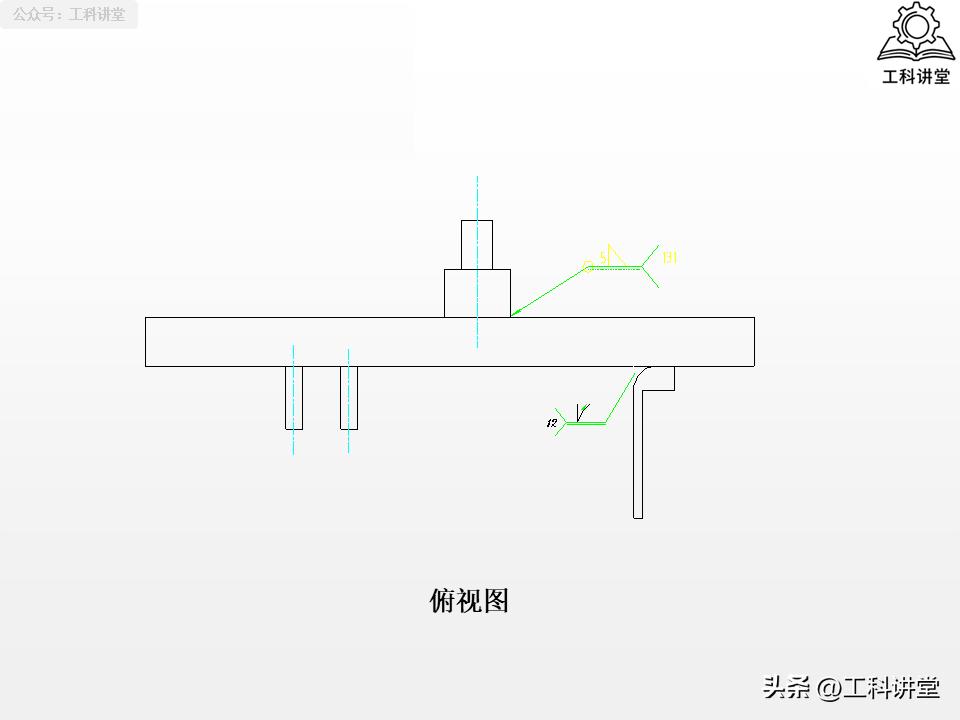

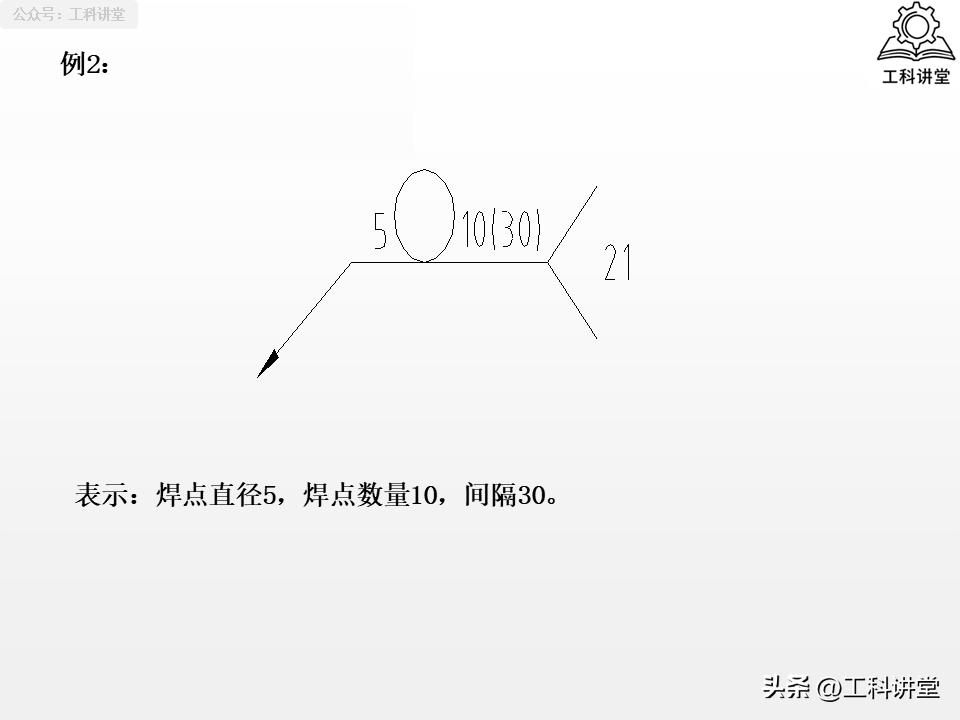

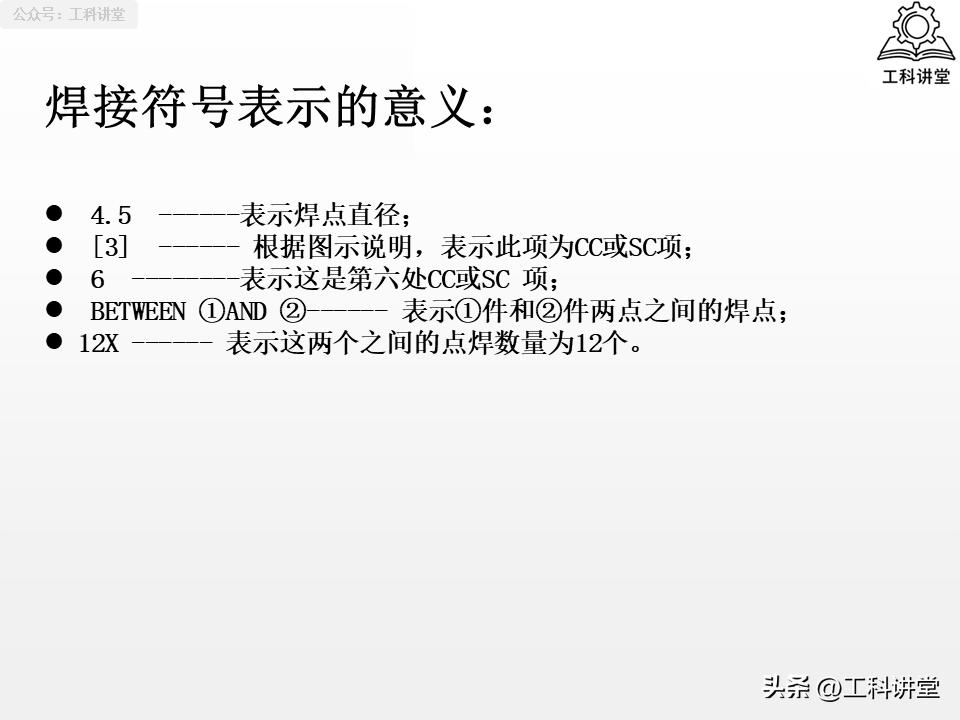

首先, 完整的焊接标注, 必然得包含“指引线 + 基本符号 + 核心尺寸数据”这三大要素, 其次, 要是存在特殊表面要求、施工要求的情况, 那就需要配套补充辅助符号与补充符号。然后, 从工艺适配方面来讲, 气焊大多用于薄板焊接, 其标注重点得放在根部间隙与坡口角度上, 以此避免间隙过大导致烧穿。最后, 对于电焊类熔焊工艺, 标注重点则应放在钝边高度、焊脚尺寸、焊缝有效厚度上, 从而保障焊缝的受力性能。实操当中极常见的错误，其一乃是忽视基准线虚实线之间的差异, 将焊缝位置焊错；其二是仅仅标注了坡口角度, 却遗漏标注钝边以及间隙, 致使施工没有依据可循；其三是不进行现场焊缝符号的标注, 进而出现工厂提前施焊、现场安装无法适配的状况。
要弄明白 15 种坡口的选型依据和逻辑, 明确 14 个核心术语的实际意义, 才能够将设计要求准确无误地落实到每一道焊缝之上, 从起始点就避免质量方面的隐患, 降低那些不必要的返工所产生的成本, 而这同样是每一位从事焊接工作的人员必须扎实稳固的基本技能。

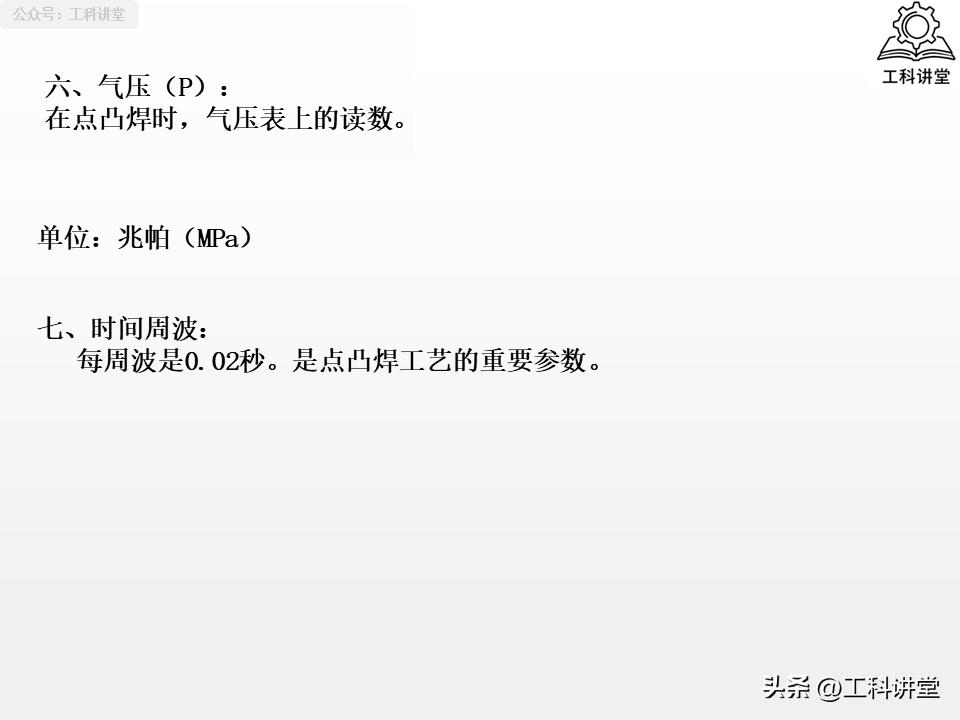

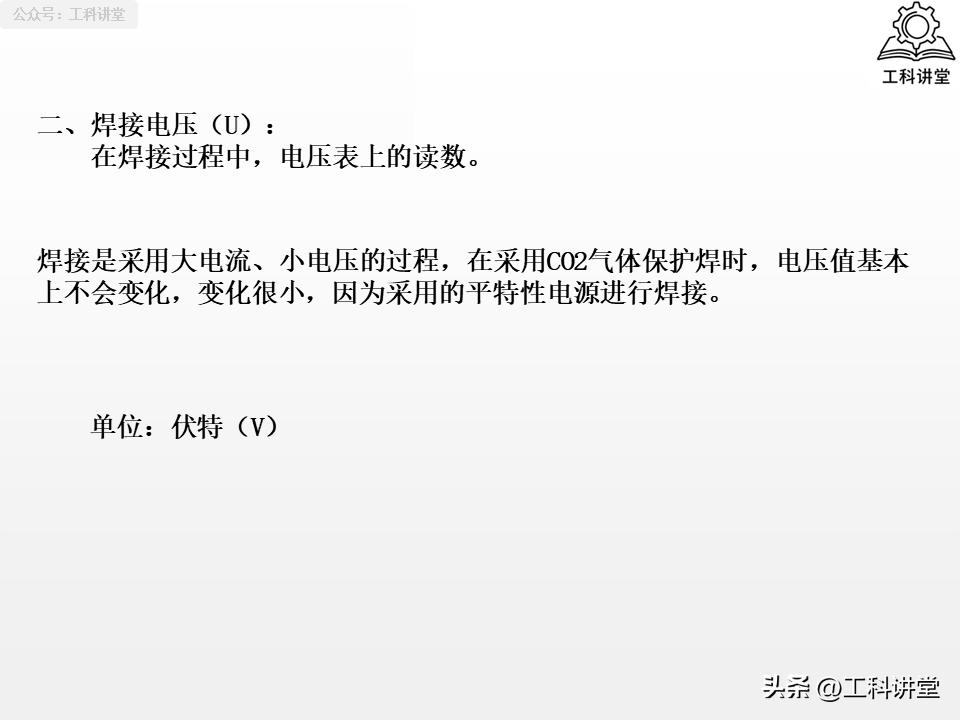

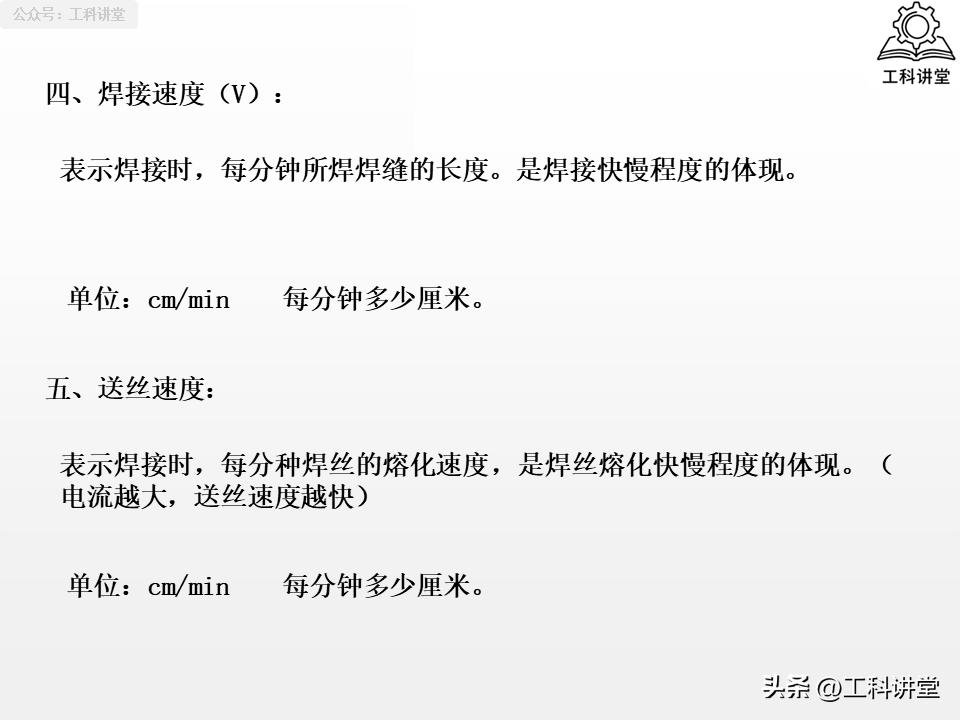

焊接气焊符号以及标注, 在PPT讲义当中予以介绍, 并且（请看文末哈）, PPT讲义源文档以及延伸干货, 可进行查看。
