一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧。
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
按照国家标准 -85 的规定, 在焊接结构图样之上, 焊接方法要用阿拉伯数字予以表示, 将其标注于指引线的尾部之处。常用焊接方法的代号呈现在表 3 -9 所示的内容里。要是属于组合焊接方法, 那么可用“/”进行分开, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧所表示的乃是背面（或者打底）的焊接方法。比如说 V 形焊缝先是运用钨极氢弧焊进行打底, 随后采用手工电弧焊进行盖面, 如此便表示为 141/111。
标注示例中, 焊缝符号还有焊接方法代号, 如图3-21所示。此图呈现的是, V形坡口对接焊缝, 其背面有封底焊, 正面焊缝表面是齐平的, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法

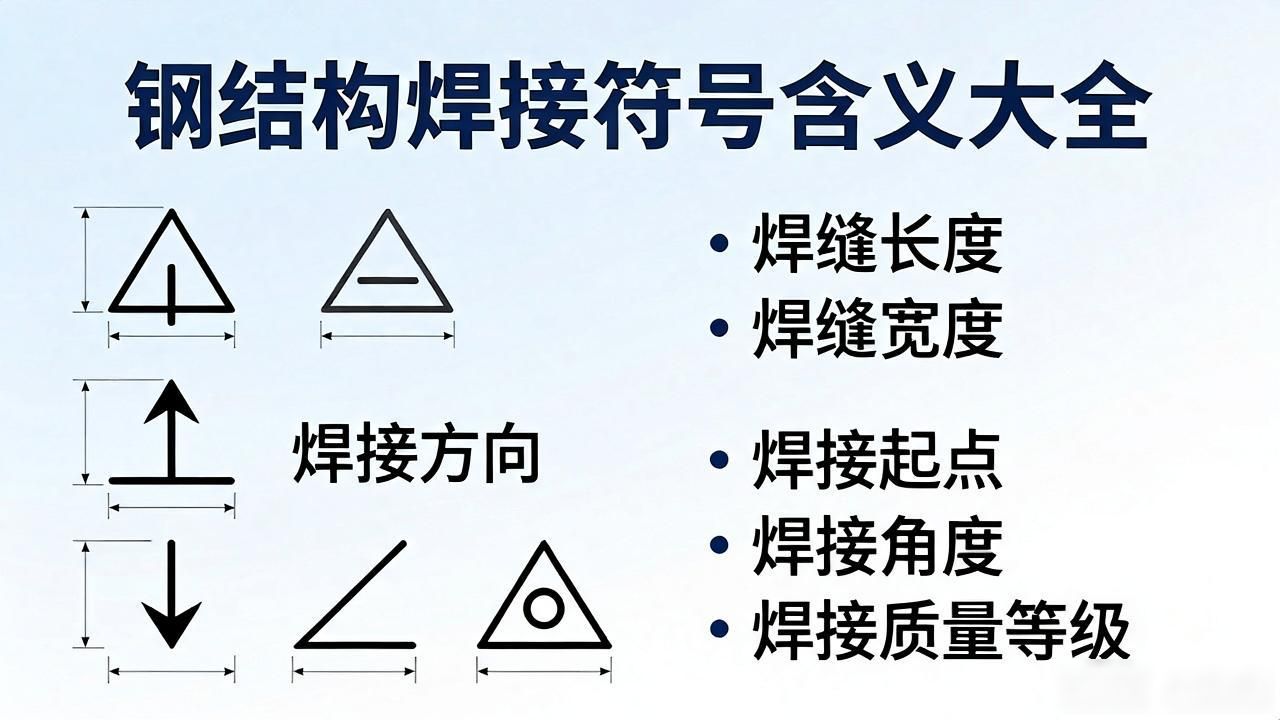

钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般属于建筑学科并且属于建筑行业, 所以在标注钢结构焊接符号的时候经常会伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、从焊缝引出来的线, 是由有箭头的部分以及两条基准线共同构成的。其中一条呈现为实线状态, 另一条呈现为虚线状态, 而这两种线的类型都是细线的样式。
2、虚线的基准线, 能够画在基准线实线的上方, 也能够画在下方, 基准线通常跟图样的标题栏保持平行, 唯独在非常特殊的条件之下才会跟标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置，通常没什么特别要求, 不过呢, 在对单边焊缝进行标注的时候, 箭头线得指向那个带有坡口的一侧的工件。
6、彼此相交或者相切的, 是基本符号、补充符号、与基准线, 和基准线重合的线段, 采用粗实线予以表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 除尾部符号外那补充符号同样是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝展现出来的形式, 以及断面的尺寸，还有辅助涉及的要求全都一致的时候, 能够仅仅挑选一处去标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧状, 绘制在引出线的转折之处。
某个图形之上, 存在数种一样的焊缝, 能够把焊缝予以分类编号, 标注于尾部符号当中, 分类编号运用A、B、C等等, 于同一类焊缝里, 可以挑选一处进行代号标注。

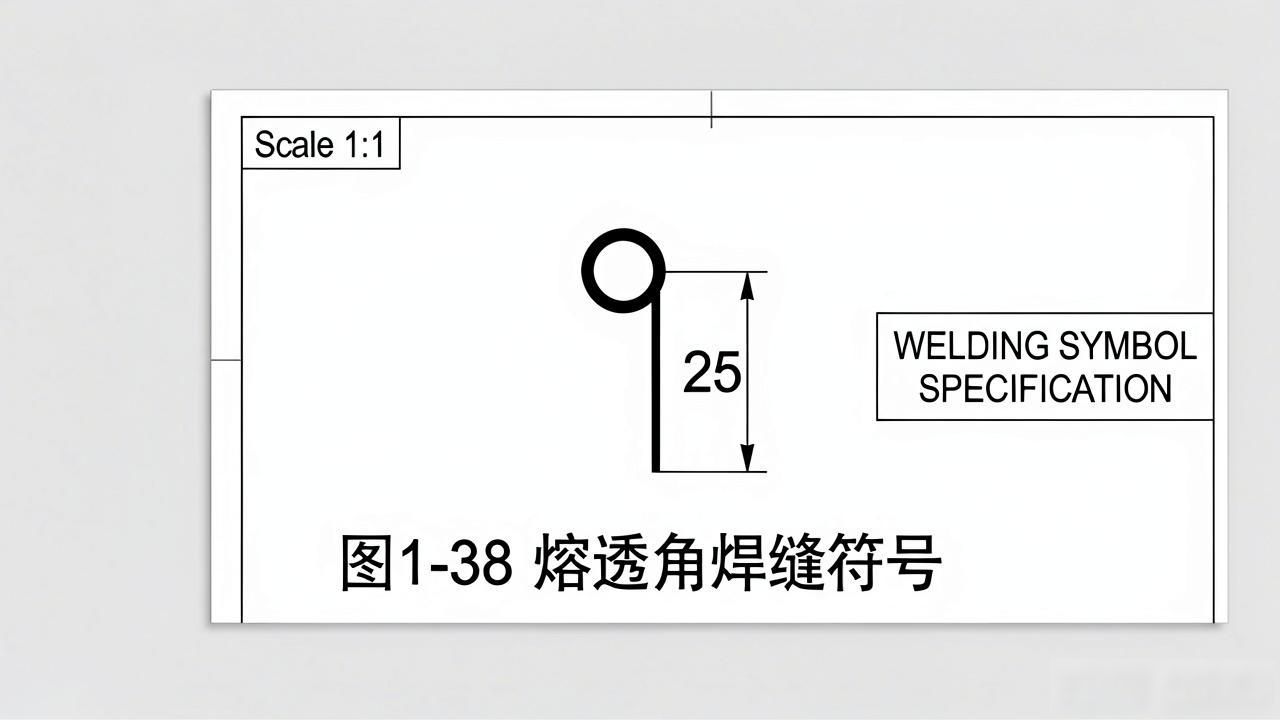

9、需按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 此涂黑圆圈画于引出线的转折处。
10、那些形状之中比较长的角焊缝, 像是焊接实腹钢梁翅膀位置上的焊缝那样, 能够不采用引出线去进行标注, 而是直接在角焊缝的旁边标注出焊缝尺寸的值K。
11、当处于连接长度范围里, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40来进行标注。其中, K是角焊缝的焊脚尺寸。
12、如果焊缝分布呈现不规则的状态, 那么在对焊缝符号进行标注的这个时候, 在焊缝的位置添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示不能够看见的焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头会指向具有更大坡口的那个焊件。
14、用圆圈表示的围焊缝符号, 是环绕工作件周围的, 它画在引出线的转折处, 并且标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注。
16、焊件在施工现场开展焊接工作时, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘于引出线的转折之处。
17、对相互焊接的两个焊件来讲, 要是仅有一个焊件带有坡口、像单面V形这种情况, 那么引出线的箭头会指向那个带坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

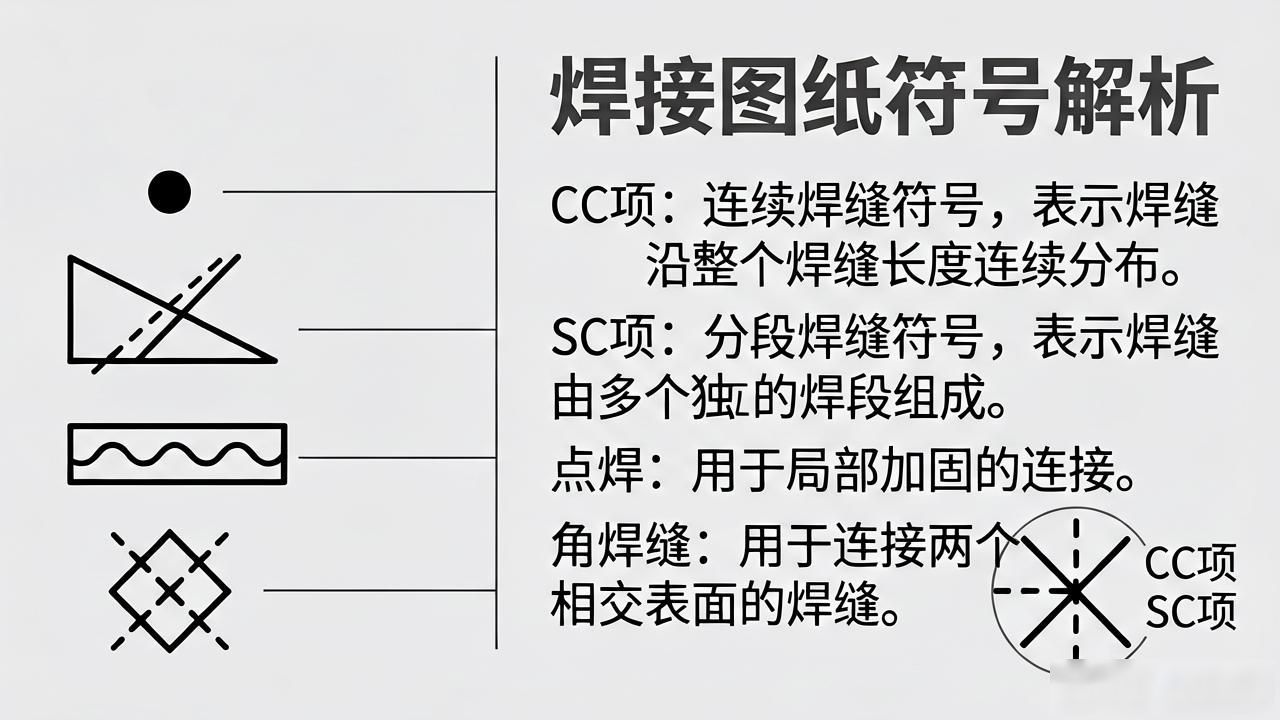

【3】——根据图示说明，表示此项为CC项或者SC项
6——表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
