焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

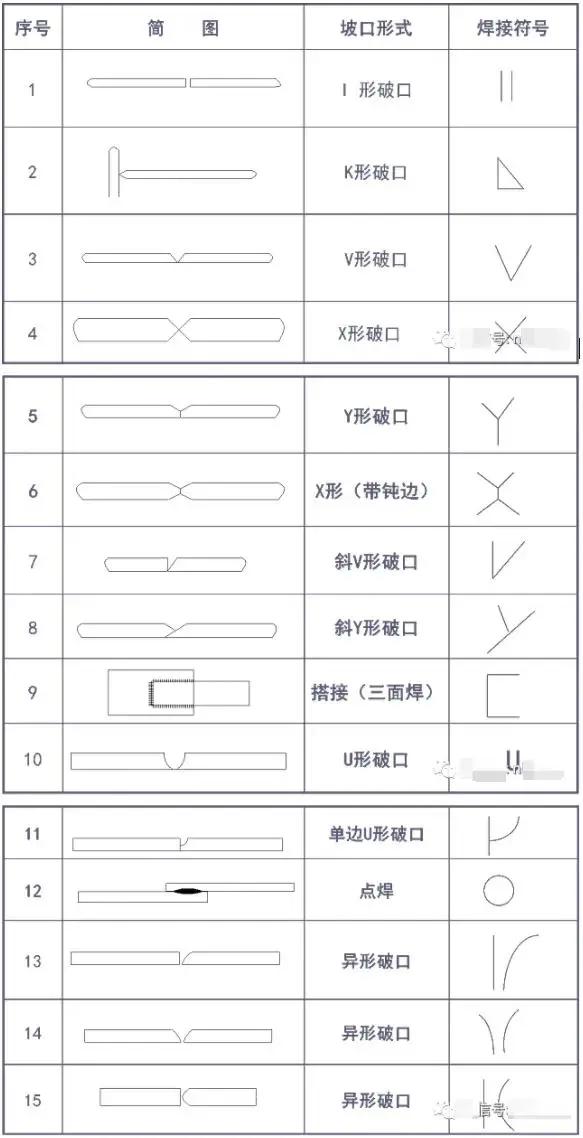

焊缝的基本破口形状：

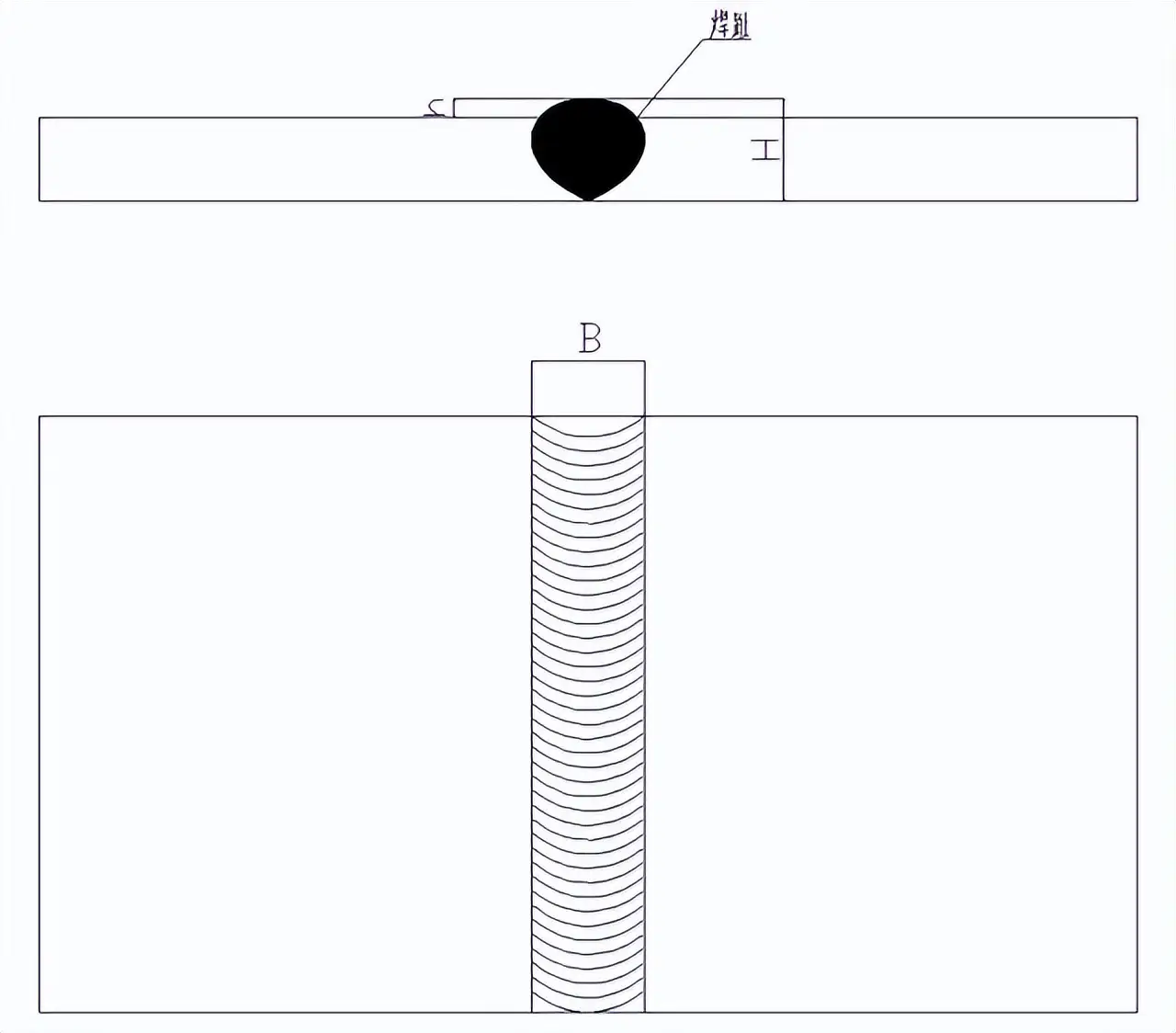

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸为, 在角焊缝的横截面里, 所画出的最大等腰直角三角形之中, 直角边的长度。
焊脚, 是指在脚焊缝的横截面里, 从一个直角面上的焊趾开始, 到另一个直角面表面的、距离最短的那个长度, 也就是所说的最小距离, 它是一种特定的尺寸概念。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 指的是熔焊之时, 于单道缝横截面上, 焊缝宽度B和焊缝计算深度H所形成的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑: 是弧焊时情形下, 因断弧或者收弧存在不当状况, 于焊道末端所形成的呈现低洼形态的部分。
熔池是这样一种部分, 它是在熔焊的时候, 在焊接热源发挥作用的情况下, 在焊件之上形成的, 液态金属的这部分具有一定的几何形状。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它是用来在图样上进行标注的符号, 标注的内容包含焊接方法, 还有焊缝形式, 以及焊缝尺寸等技术方面的内容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

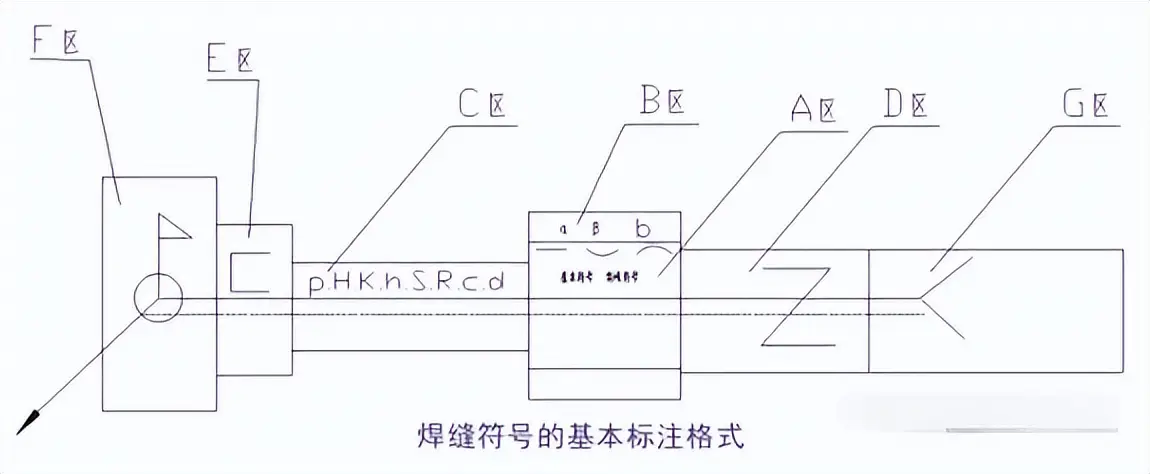

三、焊缝符号在图样上的标准位置说明：
在标准里, 针对焊缝符号, 以及尺寸符号, 还有尺寸数值, 在指引线上的标注位置设有明确规定, 绘制焊接图的时候, 必须严格予以遵守。
把符号以及数值针对于基准线的标注位置划分成A到G这七个区, 各个区相对于基准线的位置是固定着的, 不管标注的箭头线方向产生怎样的变化, 它们相对基准线的位置都不会出现改变。
A区, 属于那主要功能区, 要标注基本符号, 还有特殊符号, 以及补充符号里的垫板符号, 并且要标注辅助符号中的平面符号, 还有凸面符号, 以及凹面符号。
B区, 归于补充功能区范畴, 其布置于A区之上或之下, 会标注焊缝尺寸里的坡口角度α、坡口面角度β和根部间隙b。
C区, 于基本符号的左侧地方, 对焊缝横截面上的尺寸符号以及数值予以标注, 像钝边p, 像坡口深度H, 像焊角尺寸K, 像余高h, 像焊缝有效厚度S, 像根部半径R, 像焊缝宽度C, 还像熔核直径d。
D区, 于基本符号右侧之处, 对交错焊缝符号予以标注, 继而标注焊缝纵向也就是长度方向的尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 要去标注补充符号里的尾部符号, 在尾部符号之后, 需标注相同的焊缝条数N值, 还有焊接方法代号, 以及焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
说明: 焊接的高度是3, 环绕着全部进行焊接, 运用CO2气体保护焊来实施连接, 总共存在有5处。
例4：
指明: 焊接的高度是3, 形状为斜V形的坡口, 焊缝的表面要使之磨平, 焊缝的长度是30, 一共存在着5段, 是以CO2气体保护焊这种方式来开展焊接工作的。
焊接识图的基本知识：
一、图纸的基本结构：
