基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈现在表 3 -9 所示的情况之中。要是属于组合焊接方法, 能够使用“/”进行分开, 左侧用以表示正面（或盖面）的焊接方法, 右侧用来表示背面（或打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么表示为 141/111。
焊缝符号以及焊接方法代号展开标注的示例, 如人们所见是图3 – 21。此图展现的是V形坡口的对接焊缝, 其背面进行封底焊, 正面焊缝表面呈现齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号绘制所依据的是GB324一1988《焊缝代号》。钢结构通常归属于建筑学科领域, 且属于建筑行业范畴。所以在钢结构焊接符号的标注过程当中, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等标点符号。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头与两条基准线构成的。其中一条是实线, 另一条是虚线, 而且它们的线型都是细线。
2、基准线的虚线，能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般情况下应当与图样的标题栏保持平行, 仅仅在特殊条件的时候才会是与标题栏垂直。
3、要是焊缝处于接头箭头所指的那一侧, 那么基本符号标注就在基准线的实线段一侧, 要是焊缝处于接头并非箭头所指的那一侧，那么基本符号标注就在基准线的虚线段一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置，通常没什么特别要求, 然而在对单边形焊缝进行标注的时候, 箭头线得指向具有坡口的那一侧的工件句号。
6、和基准线相交, 或者相切的, 是基本符号跟补充符号, 线段和基准线重合, 重合的线段, 借助粗实线来表示。
7、焊缝所谓那基本符号, 还有辅助符号以及补充符号（除了尾部符号之外哦）, 统统全部都是粗实线, 尺寸数字在原则方面啊也一样是粗实线, 尾部符号呢是细实线，尾部符号主要作用是去标注焊接工艺、方法等相关内容呢。
8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全部都相同时, 能够仅仅挑选一处去标注焊缝的符号以及尺寸, 并且还需加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 将其标注在尾部符号以内, 分类编号运用A、B、C……在同一类焊缝当中可以挑选一处标注代号。

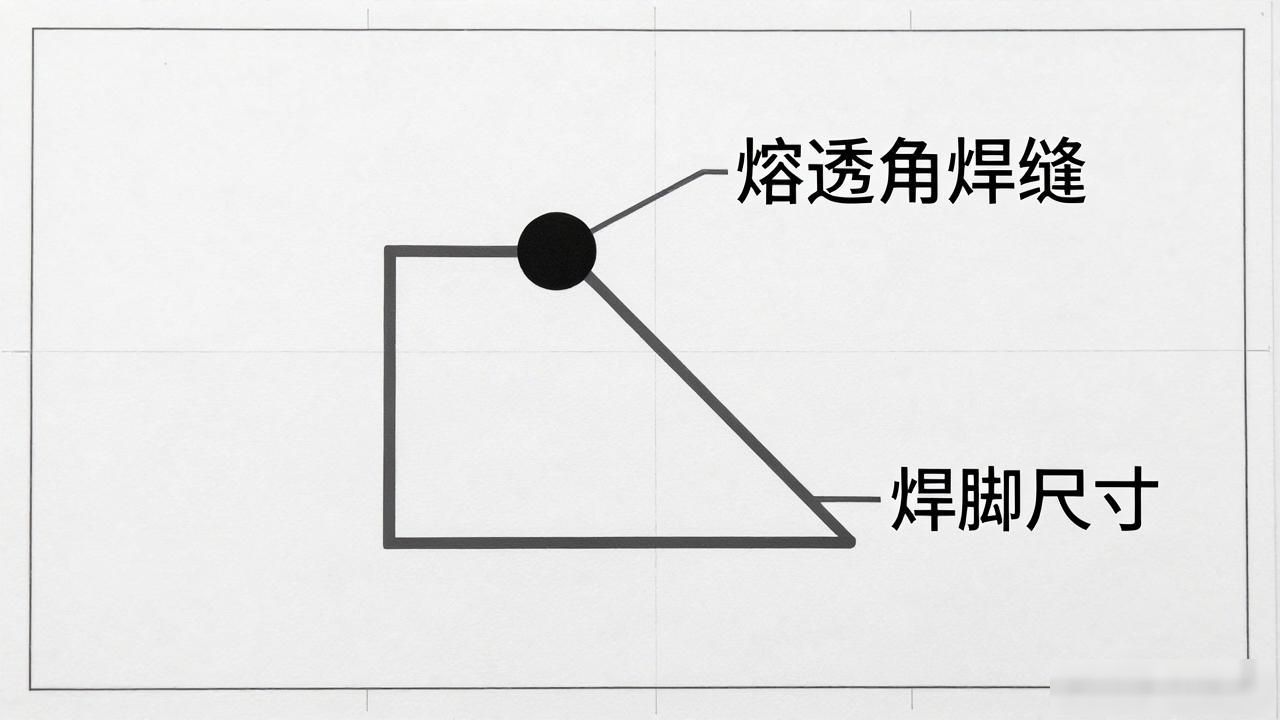

9、熔透角焊缝所需标注的符号, 应当依循图1-38的那种方式来进行标注, 熔透角焊缝所具备的符号, 乃是被涂黑的圆圈, 此圆圈画在引出线的转折之处。
10、采用形状之中相对较长的那种角焊缝, 像是用于焊接实腹钢梁的翼缘处焊缝, 这种情况下能够不借助引出线进行标注, 而是直接于角焊缝的旁边标明焊缝尺寸数值K。
11、当出现仅在连接长度范围之内, 只是局部的区段存在焊缝的情况时, 要依据图1-40来进行标注。其中, K所代表的是角焊缝的焊脚尺寸。
12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 在焊缝那里添加中实线用以表明能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、相互进行焊接工艺的两个焊件, 在处于单面焊且带有双边呈现不对称情况的坡口焊缝时, 引出线上箭头所朝着的会是较大坡口的那一个焊件。
14、围绕着工作件周边的围焊缝符号是以圆圈来进行表示的, 此圆圈画在引出线发生转折的地方, 并且去标注那个焊角尺寸K。
15、彼此相互焊接的焊件数量为三个或者超过三个时, 其焊缝不可以当作双面焊缝进行标注呵, 焊缝符号以及尺寸都应当各自分别去标注哒。
16、针对在施工现场实施焊接操作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗帜样式, 并且绘制在引出线的转折之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如呈现单面V形这种情况, 此时引出线箭头所指向的是那个带有坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
