针对于施工人员而言, 焊接符号大全究竟有着怎样的重要程度, 这还用不着我详尽去道。将图纸做好了设计安排的是设计员, 而施工人员会依据图纸来展开施工操作, 哪怕仅仅只是出现了极为细微的一个差错, 都极有可能给建筑带去颇为严重的损失。所以不管是从事工程施工的人员还是进行设计工作的人员, 都务必要将焊接符号大全牢记于心, 只有如此才能够确保工期得以顺利推进。贤集网有着特定身份的小编当前就是想要十分细致地跟大家去分享一番某些常见的符号。各位从事施工工作的人员以及进行设计工作的人员一定要妥善收藏好。

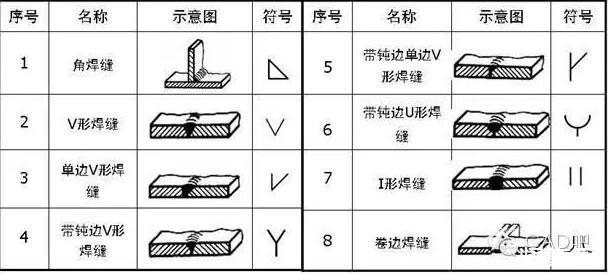

由每一个小小的焊接符号构成了焊接符号大全, 符号标注了施工的方法, 符号标注了尺寸, 符号标注了手段, 虽看上去密密麻麻不好分辨, 可还是有其规律能够寻找的, 焊接符号多是靠着基本符号与指引线组建而成, 必要之时还能够加上一些辅助或者补充的符号, 基本符号存在十三个, 大多是用来表示焊接面的形状的。

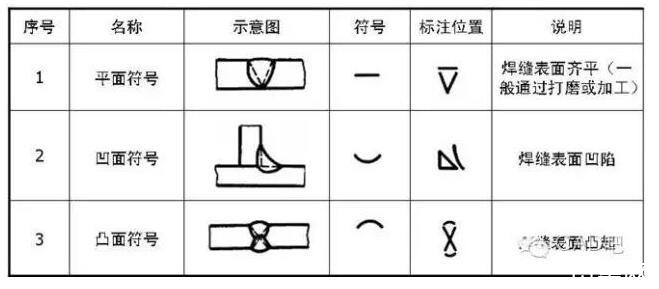

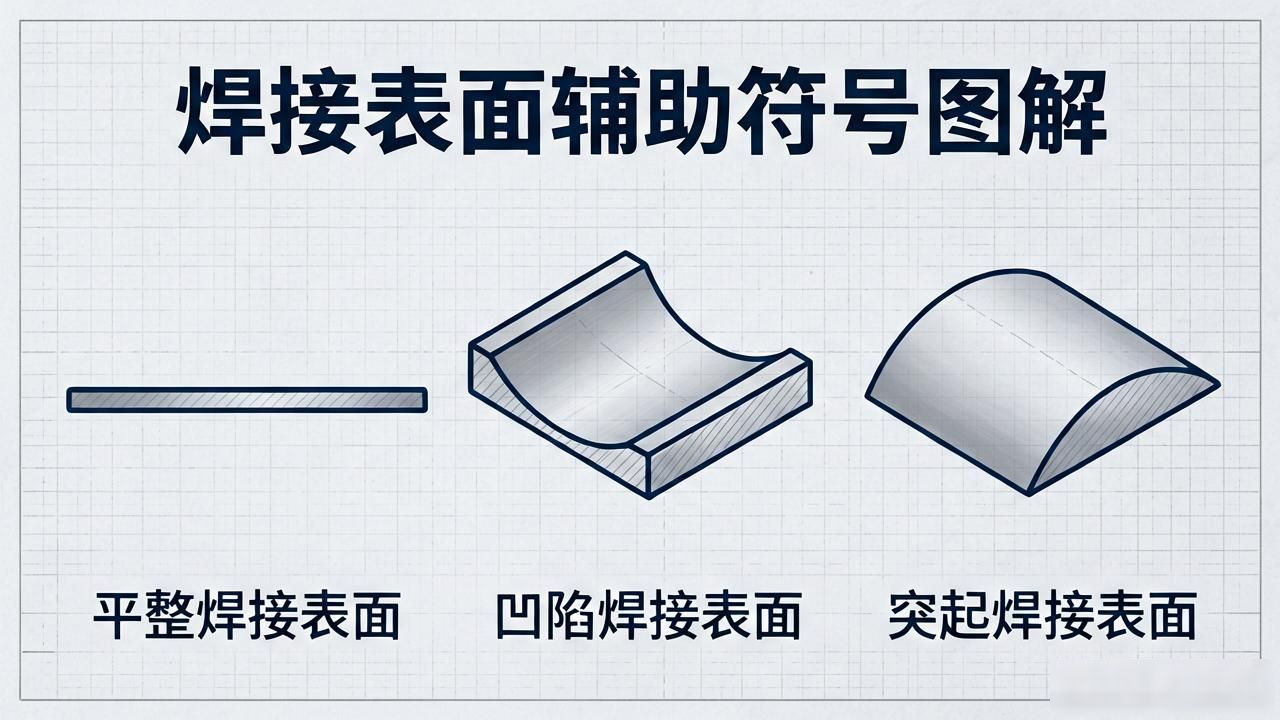

辅助焊接的符号存在三种情况, 其分别代表着焊接的表面呈现为平整的状态, 又或者是处于凹陷的情形, 再或者展现为突起的样子。然而通常情况下是不会被使用到的因此在机械图纸之上很少能够见到它的踪迹。

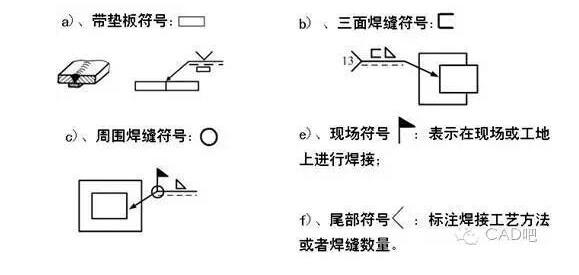

反之, 焊接补充符号相对更为常见, 举例来说, 用圆圈表示焊接需围绕工件周边开展, 举例来讲, 用矩形表示焊接底部设有垫板, 再比如, 有一个黑色的小旗子意味着在现场进行焊接。补充符号总计有五个。
还有一些特殊符号，适用于特殊情况，一共有四个。

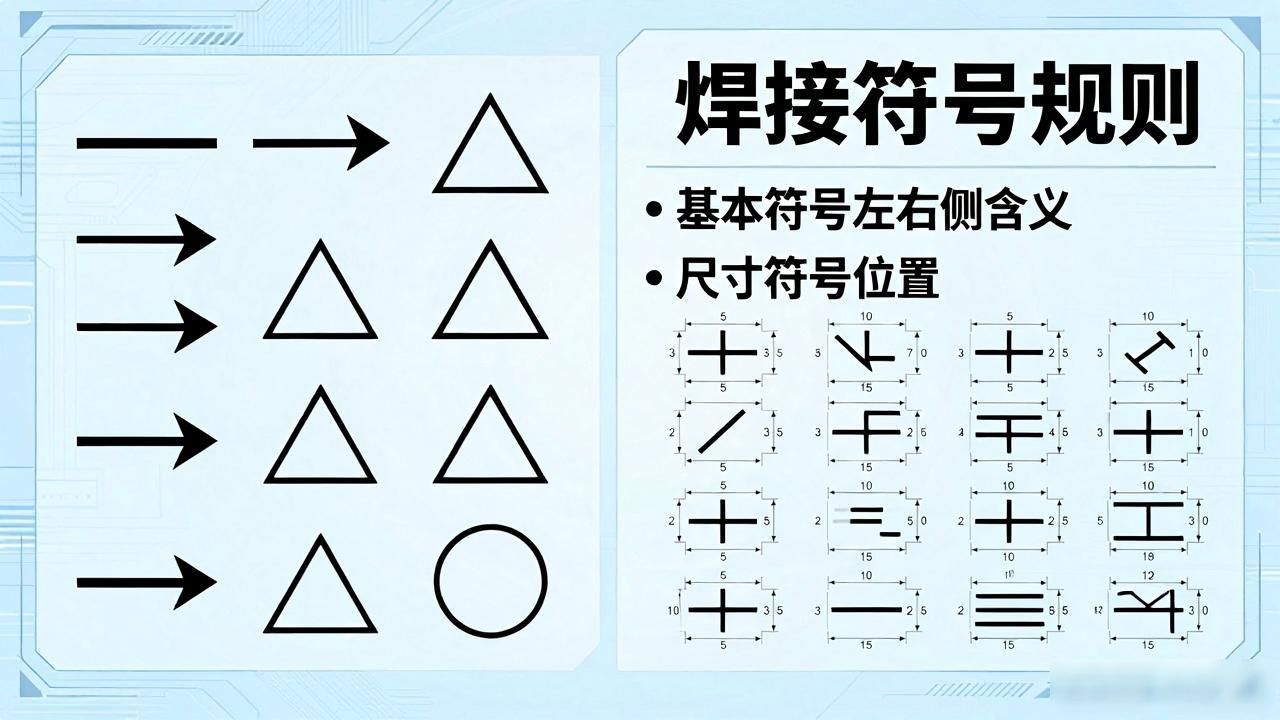

焊接符号大全之中, 指引线绝对是不可或缺的。指引线通常是由两条线以及一个箭头所构成的, 两条线里一条是虚线, 另一条是实线, 要是进行双面焊接或者对称焊接, 那就都采用实线；焊接标注在箭头的哪一边, 也决定了基本符号应当在基准线的哪一边, 要是焊接处于接头的箭头那一侧, 基本符号就在实线那里来标注, 要是焊接处于非箭头那一侧, 基本符号就在虚线那里来标注。并且箭头能够标在接头或者非接头那一侧, 只准许弯一次。
要是焊接尺寸数量不多, 有时能直接于焊接符号之上标注, 要是数量太多, 那就会绘制一张机械制图来进行标注。尺寸符号总共十六个, 标注的时候得留意, 若在基本符号左侧, 意味着要完全焊头, 反过来则表示能够中断连续焊接。表示数量的符号通常标注于尾巴部分。表示角度、间隙的要放置在上侧或者下侧, 长度的要放在右侧, 尺寸放在左侧。
焊接符号大全，大家一定要好好记住哦，这个还是很重要的呀。
注：文章内的所有配图皆为网络转载图片，侵权即删！
