焊接基本符号大全

焊接符号, 是那种在图样之上, 用于标注焊接方法、焊缝形式以及焊缝尺寸等技术内容的符号, 它是由焊缝符号、指引线、焊缝尺寸符号共同组成的。下面呢, 为你进行详细介绍, 各类焊接符号图标:

焊缝符号

1. 基本符号

表明焊缝横断面形状的符号, 基本符号以及辅助符号于图纸之上以粗实线来绘制, 引出线则用细实线绘制。常见的基本符号如下所示:

| 符号 | 焊缝名称 | 示意图 |

| I | I形焊缝 | I形焊缝 |

| V | V形焊缝 | V形焊缝 |

| Y | 带钝边V形焊缝 | 带钝边V形焊缝 |

| 角焊缝符号 | 角焊缝 | 角焊缝 |

| 封底焊缝符号 | 封底焊缝 | 封底焊缝 |

2. 辅助符号

在通常情形下, 用于表示焊缝表面形状特征的符号, 并不需要精准地阐述焊缝的表面形状, 故而辅助符号常常不予以标注。此辅助符号存有三种 , 它们分别是:

表示焊缝表面平齐的符号。

表示焊缝表面凹陷的符号。

表示焊缝表面凸起的符号。

3. 补充符号

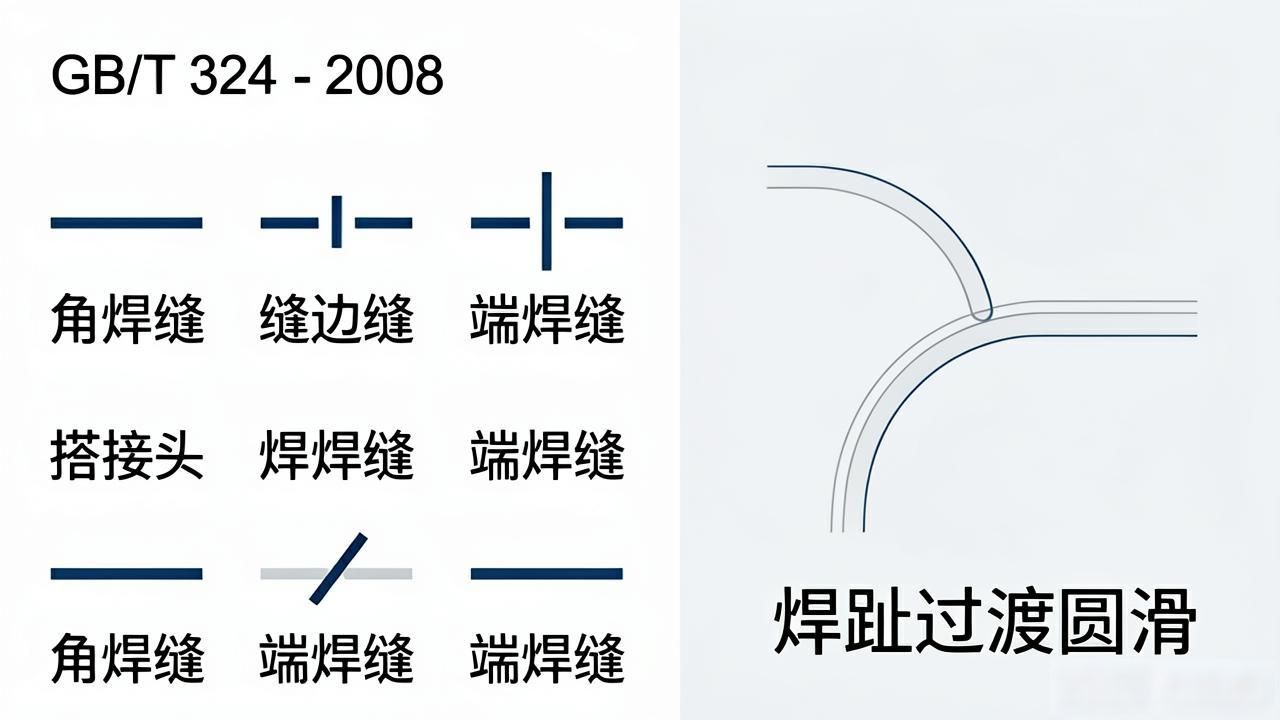

采用补充符号, 是为了对焊缝某些特征予以补充说明, 像代表“焊趾处过渡圆滑”的补充符号就是如此。所有补充符号, 大家能于标准GB/T 324 – 2008里找到。

| 符号 | 含义 | 应用示例 |

| 涂黑的圆圈 | 熔透角焊缝 | 画在引出线的转折处 |

圆环形状的圈, 围着工作部件周边的那种围焊缝图形, 画在了引出线发生转折的地方, 并且还标注了它的焊角尺寸为K。

涂成黑色的三角形样式的旗号, 现场所进行的焊缝, 绘制于引出线出现转折的那个地方。

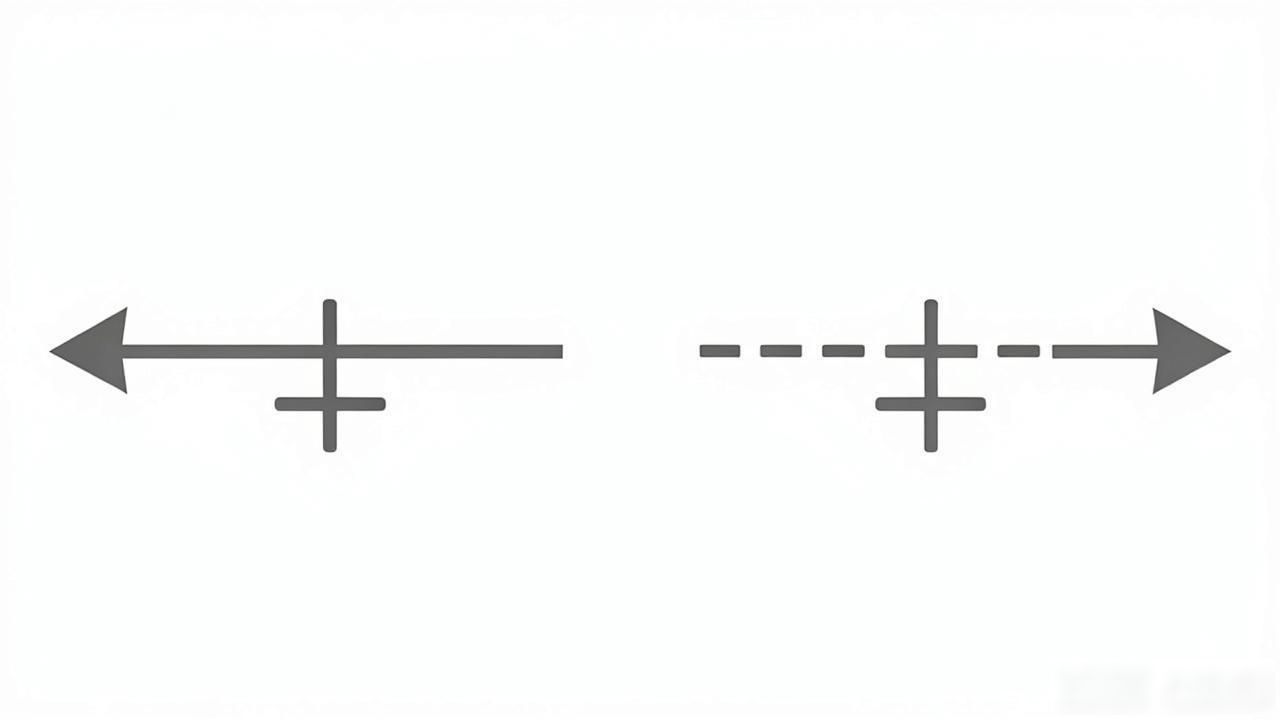

指引线

由箭头线以及基准线共同组成, 当中基准线是由一条实线与一条虚线所构成, 并且线型全部都是细线, 具体规定如下:

沿着基准线方面, 虚线能够被绘制于基准线实线的上方位置, 当然, 去绘制于基准线实线的下方位置也是可行的, 通常情况下, 基准线需要和图样的标题栏保持平行状态, 不过呢, 只有在特殊的条件状况之下, 基准线才会与标题栏呈现出垂直的状态。

要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号将会标注在基准线的虚线那边。

当为双面对称焊缝时，基准线可不加虚线。

箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要朝着带有坡口那一侧的工件指向。

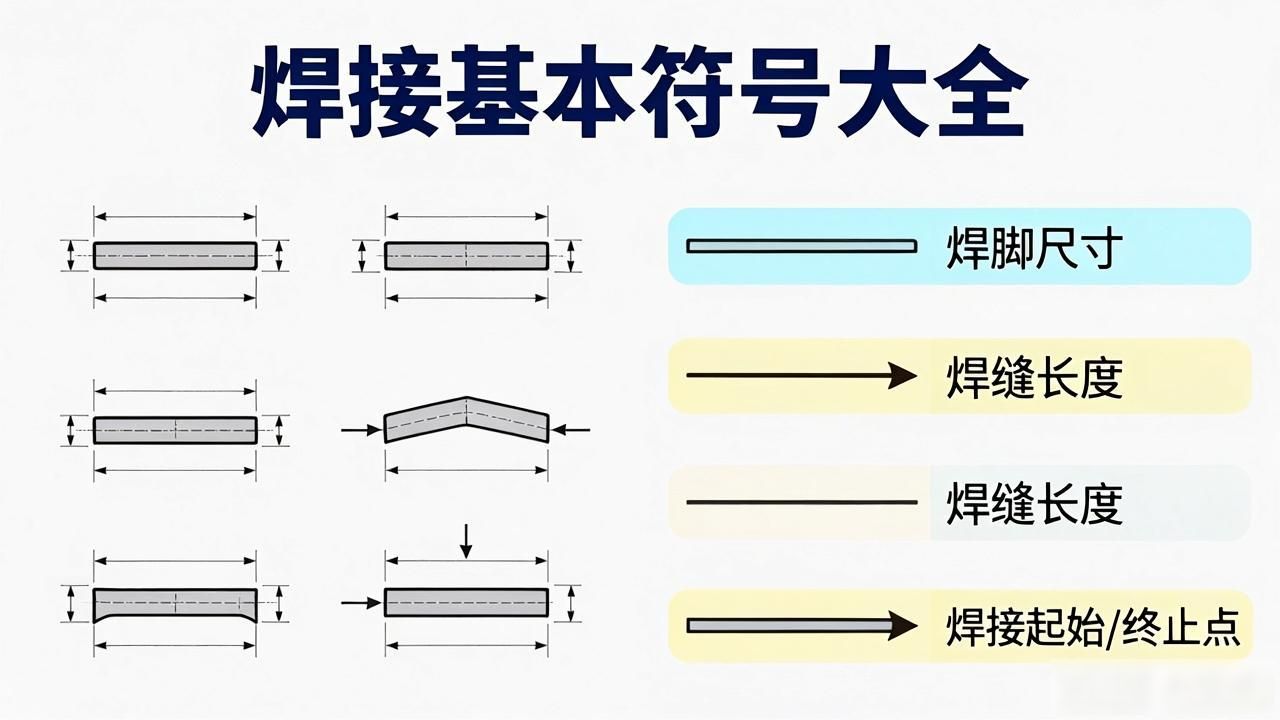

焊缝尺寸符号

那种用来表示焊缝形状尺寸的符号, 像焊脚尺寸, 还有焊缝宽度, 以及焊缝厚度这类的。会在介绍基本符号之际, 同时去介绍相关的焊缝尺寸符号, 还有其选用范围。

焊接方法代号

在焊接结构图样之上, 焊接方法依据国家标准GB 5185 – 85的规定, 以阿拉伯数字进行表示, 标注于指引线的尾部之处。要是属于组合焊接方法, 乃是用“/”予以分开, 左侧所表示的是正面（或者盖面）使用的焊接方法, 右侧所表示的是背面（或者打底）的焊接方法。比如V形焊缝先是采用钨极氩弧焊来打底, 随后运用手工电弧焊进行盖面, 这样就表示为141/111。常用焊接方法的代号能够查阅相关的标准文件来获取。

因没办法直接呈现完整的图标大全, 所以你能够去查阅GB/T 324 – 2008《焊缝符号表示法》、GB 5185 – 85这类国家标准文件, 以此获取更全面、更准确的焊接符号图标信息。
