基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样当中, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯效字予以表示, 标注于指引线的尾部位置。要是属于组合焊接方法, 能够用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。举例来说, V 形焊缝先是运用钨极氢弧焊进行打底, 随后采用手工电弧焊进行盖面, 便能表示为 141/111。
表示焊缝符号与焊接方法代号标注示例的图, 见图3 – 21。此图呈现的是V形坡口对接焊缝, 背面实施封底焊, 正面焊缝表面处于齐平状态, 其焊接方法是, 打底焊采用手工钨极氮弧焊, 盖面焊和封底焊运用手工电弧焊。

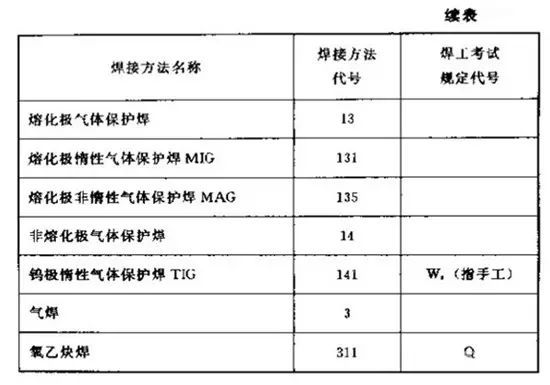

焊接方式代号

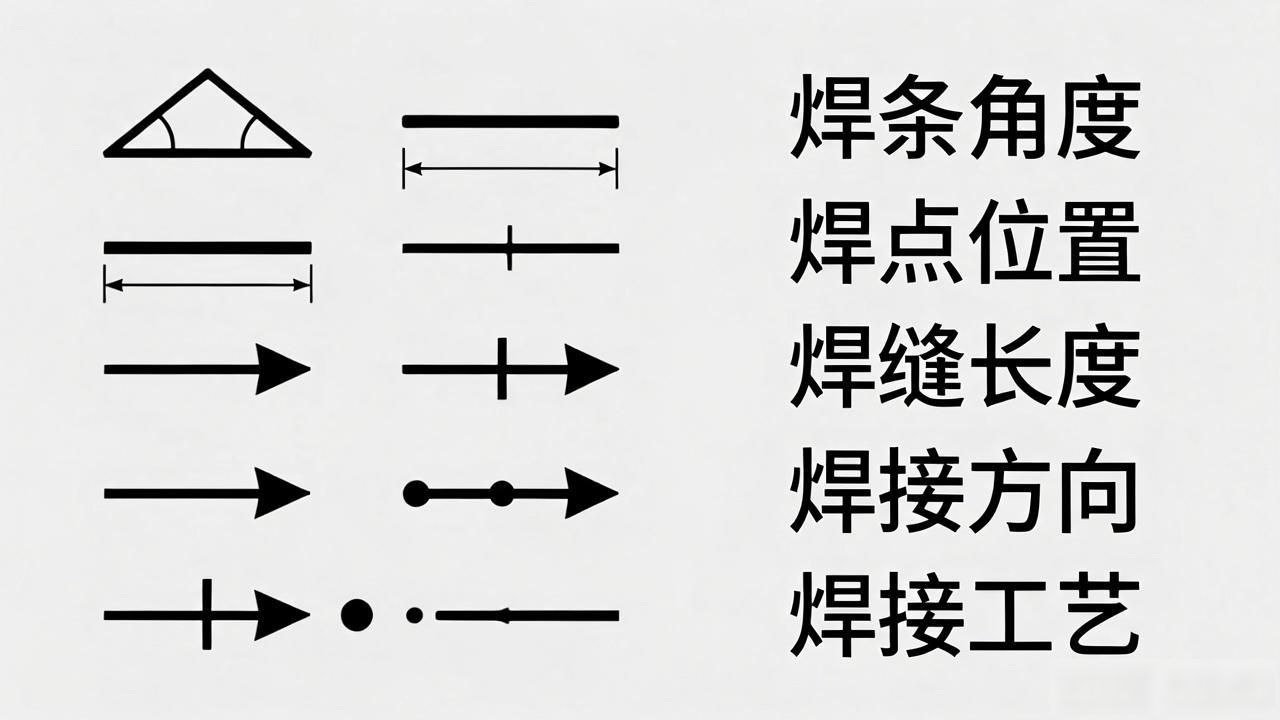

焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号, 型钢符号, 螺栓符号以及铆钉符号等。

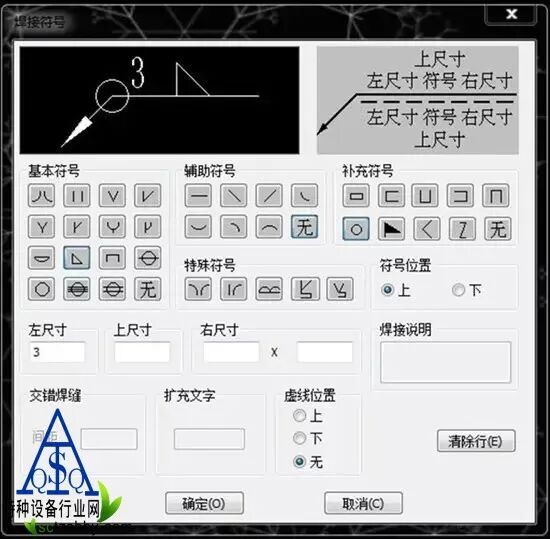

钢结构焊缝符号表示的方法及有关规定
1、焊点的引出线, 是由箭头以及两条基准线构成的, 这两条基准线, 一条是实线, 另一条是虚线, 它们的线型都是细线。
2、基准线的虚线能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应和图样的标题栏平行, 只是在特殊条件的情况下才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、相对焊缝而言, 箭头线所处的位置, 一般没有特别的要求, 不过, 当进行单边形焊缝作标注的时候, 则箭头线应该指明指向带有坡口那一侧的工件。
6、基本符号, 和补充符号, 同基准线相交, 或者相切, 那与基准线重合的线段, 是用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号之外）同样全是粗实线, 尺寸数字原则上讲也是粗实线, 尾部符号是细实线, 它主要用于标注焊接工艺、标注方法等内容。
8、于同一图形之上, 若焊缝形式、断面尺寸以及辅助要求均为相同之时, 方能够仅选取一处去标注焊缝的符号与尺寸。并且要加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧, 其画在引出线的转折之处。
当处于同一个图形之上时, 要是存在数种相同的焊缝情况, 那么能够把焊缝给予分类编号, 将其标注在尾部符号的里面, 分类编号会采用A、B、C等形式呢, 而在同一类焊缝当中可以挑选一处来对代号进行标注。
9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、要是运用那种形状当中长度比较长的角焊缝, 就像用于焊接实腹钢梁翼缘的焊缝那样, 是可以不通过引出线进行标注的, 而是能够直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、当处于连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40进行标注。K是属于角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则情形的时候, 在对焊缝符号进行标注的与此同时，于焊缝所在之处添加中实线用来表明可见焊缝, 或者添加栅线用来表明不可见焊缝。
13、两个相互进行焊接的焊件, 要是属于单面焊且带有双边并不对称的坡口焊缝这种情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、围焊缝符号, 它是用于环绕工作件周围的, 此符号用圆圈来呈现, 以画在引出线的转折之处, 还要标注出其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此相互进行焊接时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当分别予以标注。
16、焊工在施工现场实施焊接操作时, 所涉及相关焊件的焊缝, 必须标注“现场焊缝”这个特定符号。而现场焊缝符号呈现为涂黑的三角形旗号形状, 它会被绘制在引出线的转折位置处。
17、在相互焊接的两个焊件里头, 要是仅有一个焊件带有坡口, 像单面V形的坡口, 那么引出线的箭头所指方向, 是那个带坡口的焊件。
举例
欧美焊接符号举例
4.5表示焊点直径

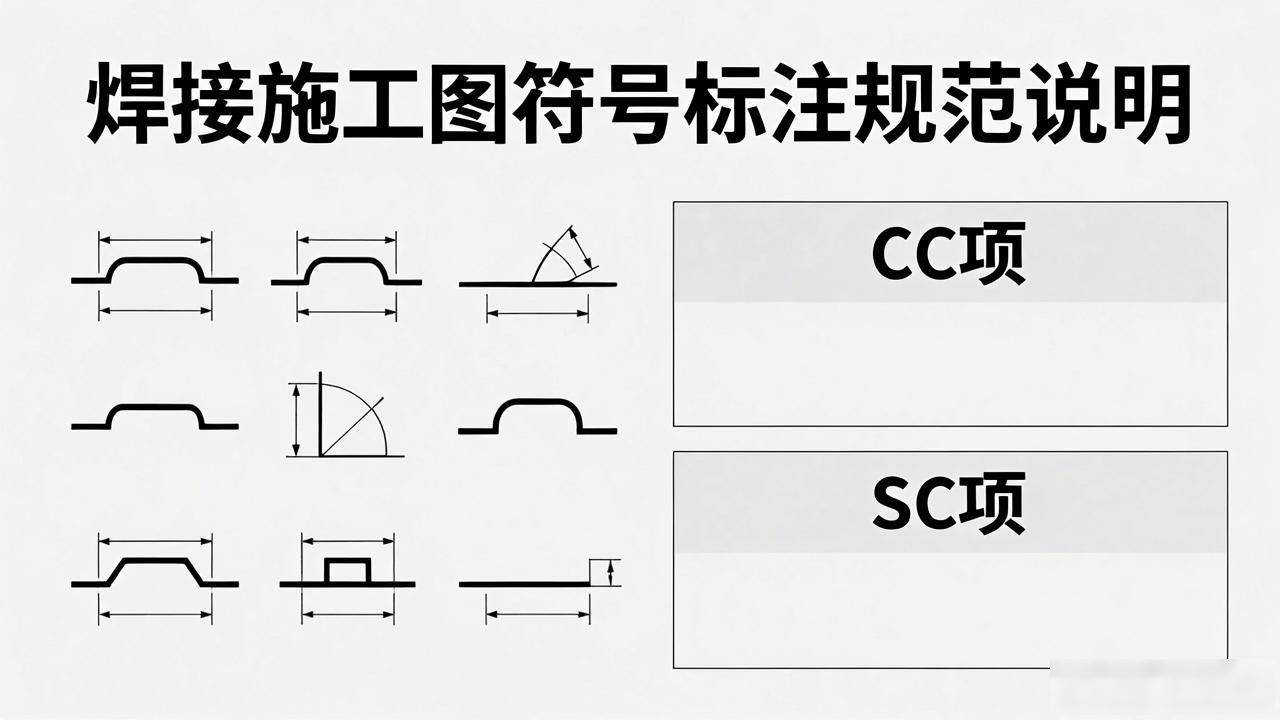

【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
