焊接符号使用大全

焊接符号作为一种工程语言, 用以表示焊缝的形状, 其能表示焊缝的尺寸, 还能表示焊接方法等信息。这些符号对确保焊接结构的正确性来讲至关重要, 对确保焊接结构的质量来讲也至关重要。以下是一些常见的焊接符号, 还有其相关解释:

1.基本符号:表示焊缝横断面形状的符号。

2.辅助符号:表示焊缝表面形状的符号。

3.补充符号:为了补充说明焊缝的某些特征而采用的符号

焊接图纸里, 焊接符号常常跟指引线、基准线还有尺寸标注一块儿运用, 进而构成一个完整的焊接标注系统。这些符号与标注一同阐述了焊缝的具体要求, 保证焊接过程能够依照设计要求开展。

焊符号也依循着一定的国家标准以及规范, 像GB324、ISO 2553、AWS A2.4诸如此类等。这些标准对焊接符号的绘制方式、尺寸比例还有标注规则都做了规定, 以此来保证焊接符号的一致性与可读性。

一.焊缝的基本尺寸及相关概念

1. 焊趾:

焊缝表面与母材的交接处。

2. 焊缝宽度(B):

焊缝表面两焊趾之间的距离。

3. 焊缝厚度:

在焊缝横截面中,从焊缝正面到焊缝背面之间的距离。

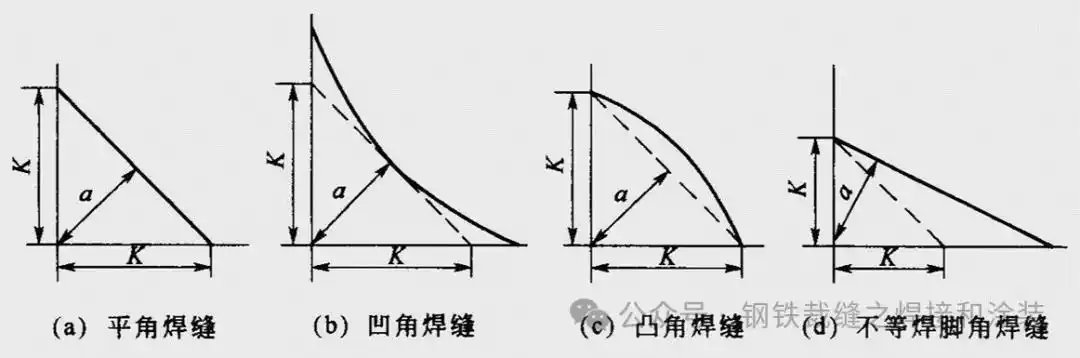

4. 焊脚尺寸:

那是这样的长度了, 这个长度, 是在角焊缝的横截面里, 专门去画的那个最大的等腰直角三角形内, 此三角形的直角边才行。

5. 焊脚:

于脚焊缝的横截面里,自一个直角面上的焊趾起始, 至另外一个直角面表面的, 最小的距离。

6. 熔深:

焊接接头的横截面上,母材或前道焊缝熔化的深度;

7. 焊缝成形系数:

熔焊时,在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值;

8. 余高:

超出母材表面连线上面的那部分焊缝金属的最大高度;

9. 焊根:

焊缝背面与母材的交接处;

10. 弧坑:

弧焊时,由于断弧或收弧不当,在焊道末端形成的低洼部分;

11. 熔池:

进行熔焊时, 在焊接热源的作用之际, 焊件上面所形成的, 有着一定几何形状的,液态金属的那一部分。

二.焊缝的基本搭接形式

常常会用到的焊接接头涵盖, 对接接头, T形接头, 十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头等等。

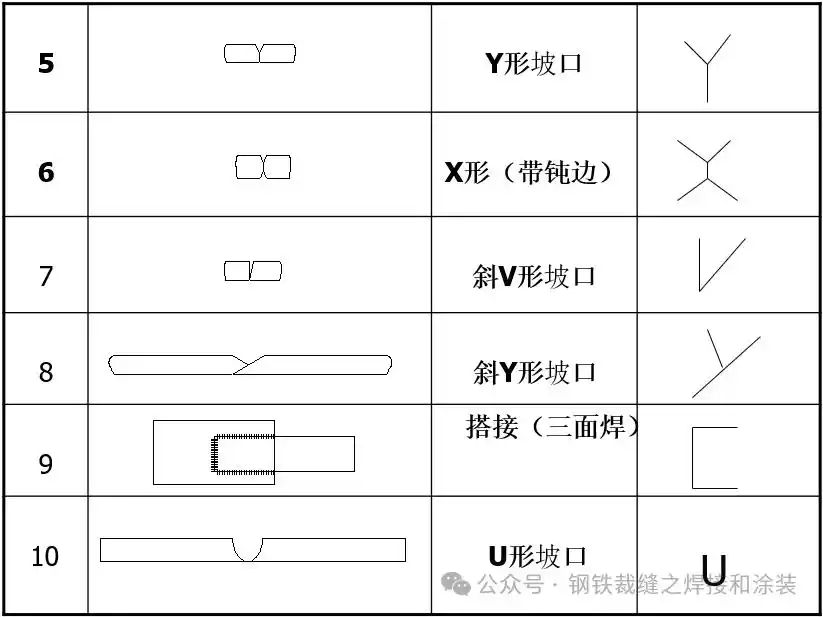

三. 焊缝的基本坡口形状

美标焊接符号注解_焊缝尺寸标注_焊接符号解释

坡口, 是依据设计或者工艺所需, 在焊件的待焊部位进行加工, 使其形成一定的几何形状, 之后经过装配而构成的沟槽。

开坡口:用机械、火焰或电弧等加工坡口的过程。

开坡口的目的:

(1)那是为了确保电弧能够深入刺入焊缝的根部位置, 从而让其实现焊透的状态, 并且还能够获取质量优良的焊缝成形效果, 与此同时, 更是为了方便进行清渣操作。

(2)就合金钢而言, 坡口具备一种作用, 这种作用是调节母材金属以及填充金属的比例, 而这个比例也就是熔合比。

应根据钢结构的板厚, 来选择和设计坡口的形式与尺寸, 还要依据选用的焊接方法, 以及焊接位置、焊接工艺等情况去进行选择、规划。

1) 焊缝中填充的材料少;

2) 具有好的可焊性;

3) 坡口的形状应容易加工;

4) 便于调整焊接变形。

焊缝尺寸标注_焊接符号解释_美标焊接符号注解

美标焊接符号注解_焊缝尺寸标注_焊接符号解释

美标焊接符号注解_焊接符号解释_焊缝尺寸标注

四. 焊缝的基本形式

焊缝:焊件经焊接后所形成的结合部分。

分类:

1、按空间位置可分为:平焊缝、横焊缝、立焊缝、仰焊缝;

2、按结合方式可分为:对接焊缝、角焊缝、塞焊缝;

3、按焊缝断续情况可分为:连续焊缝、断续焊缝;

4、按承载方式可分为:工作焊缝、联系焊缝。

焊缝乃是构成焊接接头的主要部分, 对接接头的焊缝, 角接接头的焊缝是焊缝的基本样式, 是焊缝中的基本形态。

五. 设计和选择焊接接头的主要因素

(1)保证焊接接头满足使用要求;

(2)接头形式能保证选择的焊接方法正常施焊;

(3)接头形式要尽可能简单, 要尽可能选用平焊以及自动焊的焊接方式, 少运用仰焊和立焊, 并且最大应力尽可能不设置在焊缝处。

(4)焊接工艺能确保, 焊接接头于设计温度里, 在腐蚀介质当中, 处于正常工作状态。

(5)焊接的变形程度小, 应力情况也小, 能够满足施工要求, 此施工要求所需具备技术条件、人员条件以及设备条件。

(6)尽量使焊缝设计成联系焊缝;

(7)焊接接头便于检验;

(8)焊接前的准备和焊接所需费用低;

(9)对角焊缝而言, 不宜去选择以及设计过大的焊角尺寸, 经试验证明, 大尺寸角焊缝在单位面积方面的承载能力是比较低的, 等等。

美标焊接符号注解_焊缝尺寸标注_焊接符号解释

六.焊接接头的表示方法

焊缝尺寸标注_美标焊接符号注解_焊接符号解释

制造人员要准确无误地将设计人员所设计的结构或产品加工制造出来, 设计人员需在设计图样、设计说明书等设计文件上把结构和产品的施工技术条件详尽地表露出来。

针对于焊接接头而言, 设计人员通常会运用相关标准所规定的焊缝符号, 以及焊接方法的代号, 以此来进行表示。

也能够采用技术制图方式来予以表示, 然而运用图形或者文字详尽地阐明焊接接头的焊接加工要求以及注意事项, 是极为繁琐且复杂的。

指出焊接接头的类型, 指出焊接接头的形状, 指出焊接接头的尺寸, 指出焊接接头的位置, 指出焊接接头的表面状况, 指出焊接方法, 指出与焊接有关的各项条件, 采用标准规定的各种符号和代号, 这样既简单又明了, 并且是非常必要的。

标注在图纸上的焊缝符号, 它用于标明焊缝的形式, 以及焊缝大小尺寸, 还有焊接所采用的方法。

GB324《焊缝符号表示法》, 其适用于金属熔焊和电阻焊, 对相关内容作出规定, 《金属焊接及钎焊方法在图样上的表示代号》也进行了规定。

构成焊缝符号的有, 基本符号, 辅助符号, 补充符号, 焊缝尺寸符号, 以及指引线。

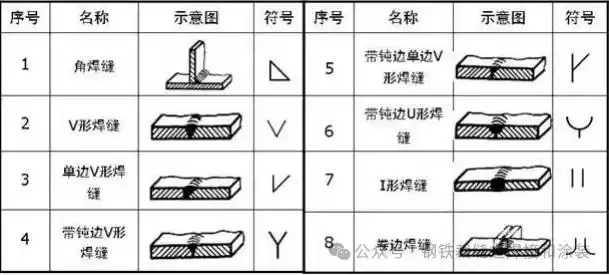

1.基本符号

美标焊接符号注解_焊缝尺寸标注_焊接符号解释

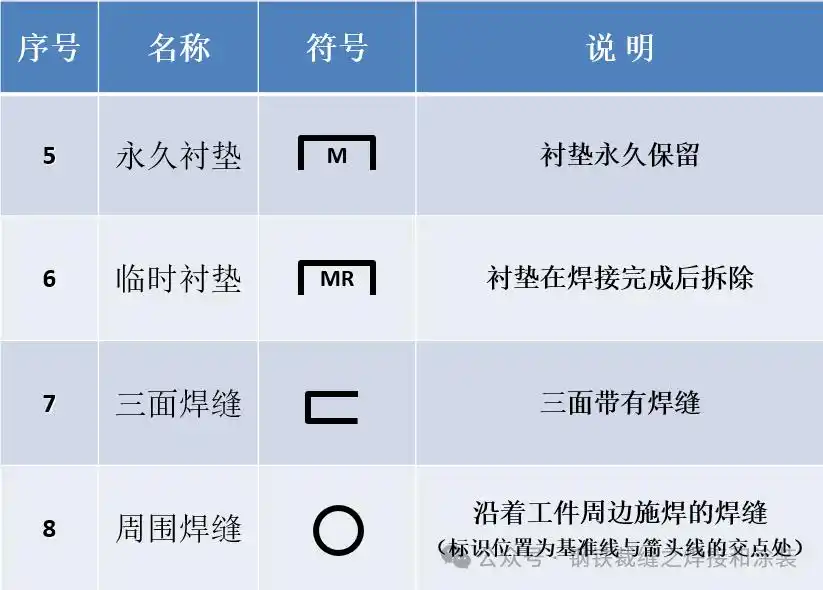

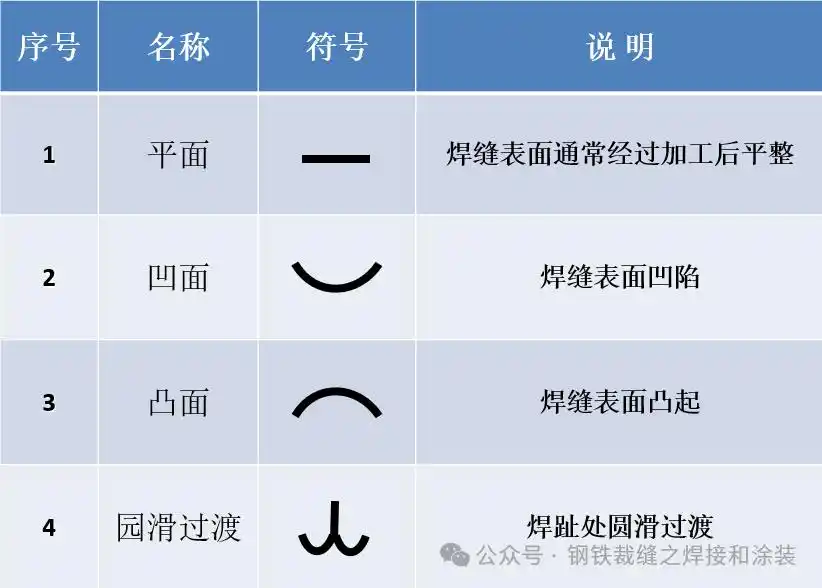

2.辅助符号, 补充符号

焊缝尺寸标注_美标焊接符号注解_焊接符号解释

美标焊接符号注解_焊缝尺寸标注_焊接符号解释

焊接符号解释_美标焊接符号注解_焊缝尺寸标注

3. 焊缝尺寸符号

焊接符号解释_焊缝尺寸标注_美标焊接符号注解

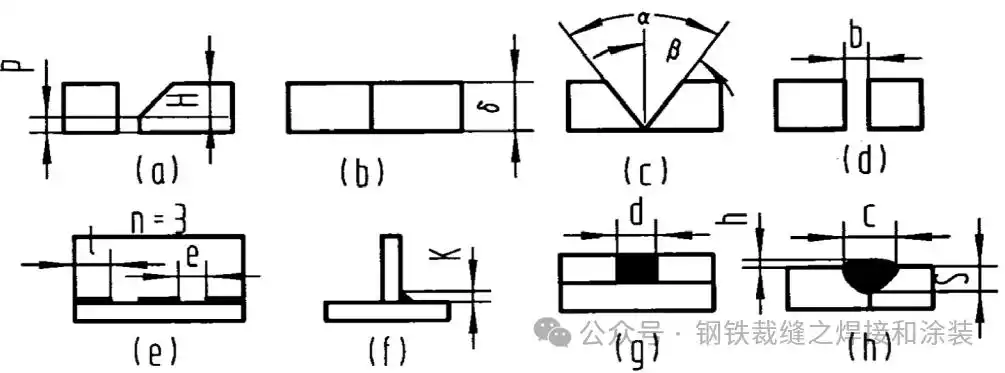

焊缝横截面上的尺寸, 像钝边高度P、坡口深度H、焊角高度K等等, 在焊缝基本符号左侧标注。要是焊缝左侧没任何标注, 并且也没有其他说明的话, 那就表明对接焊缝得完全焊透。

对焊缝基本符号右侧而言, 需标注焊缝长度方向的尺寸, 像焊缝段数n , 焊缝长度l , 焊缝间隙e。要是基本符号右侧不存在任何标注且也没有其它说明的时候, 那就表明焊缝于整个工件长度方向上是连续的。针对焊缝基本符号的上侧或者下侧, 要标注坡口角度α ;坡口面角度β以及根部间隙b。于指引线的尾部需表注相同焊缝的数量N以及焊接方法。

七.基本符号和指引线的位置规定

1、基本要求

焊缝符号里, 基本符号跟指引线是基本要素 , 焊缝的准确处通常由基本符号与指引线间的相对处来决定 , 具体位于。

—— 箭头线的位置

—— 基准线的位置

—— 基本符号的位置

2、指引线

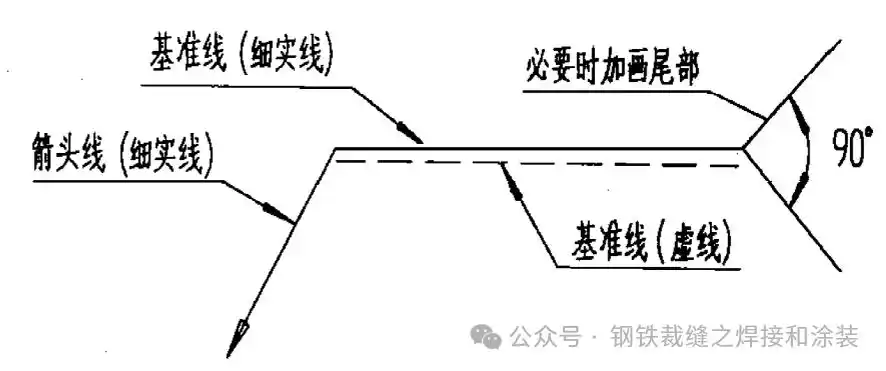

指引线由箭头线和基准线(实线和虚线)组成,见图。

美标焊接符号注解_焊缝尺寸标注_焊接符号解释

一般而言, 箭头线对于焊缝的位置并无特殊要求, 当箭头线直接指向焊缝时, 其可指向焊缝的正面, 亦可指向焊缝的反面, 然而, 当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线应指向有坡口侧的工件, 箭头线应指向有坡口一侧的工件, 基准线的虚线也能够画在基准线实线的上方。

焊接符号解释_美标焊接符号注解_焊缝尺寸标注

当箭头线径直指向焊缝之际, 基本符号需标注在实线那一侧, 就像图里边角焊缝符号里的角焊缝符号那样。当箭头线指向焊缝的另一侧的时候, 当箭头线再次指向焊缝的另一侧的时候, 基本符号要标注在基准线的虚线那一侧。

美标焊接符号注解_焊接符号解释_焊缝尺寸标注

焊缝尺寸标注_焊接符号解释_美标焊接符号注解

标注对称焊缝和双面焊缝时,基准线中的虚线可省略。

焊接符号解释_美标焊接符号注解_焊缝尺寸标注

A区, 属于主要功能区, 标注基本符号, 标注特殊符号, 标注补充符号里的垫板符号, 标注辅助符号中的平面符号, 标注辅助符号中的凸面符号, 标注辅助符号中的凹面符号。

B区, 它是属于那种起补充作用的功能区域, 该区域还被布置在了A区的上方位置或者下方位置, 它要去标注焊缝尺寸当中的坡口角度α, 还要对坡口面角度β进行标注, 同时也要标注根部间隙b。

C区, 处于基本符号的左侧位置, 对焊缝横截面上的尺寸符号以及数值予以标注, 比如钝边标记为p, 坡口深度标记用H, 焊角尺寸记为K, 余高称作h, 焊缝有效厚度是S, 根部半径为R, 焊缝宽度为C, 熔核直径为d。

D区, 于基本符号右边, 标上交错焊缝符号, 再标焊缝纵向也就是长度方向的尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值等。

E区:标注补充符号中的三面焊缝符号;

F区:标注补充符号中的现场焊缝符号和周围焊缝符号;

对于G区而言, 要去标注补充符号里的尾部符号, 在这尾部符号之后, 还要标注相同焊缝的条数N所对应的数值, 以及焊接方法的代号, 再者就是焊缝质量, 还有检测要求。

美标焊接符号注解_焊接符号解释_焊缝尺寸标注

常用焊接方法在图样的表示代号

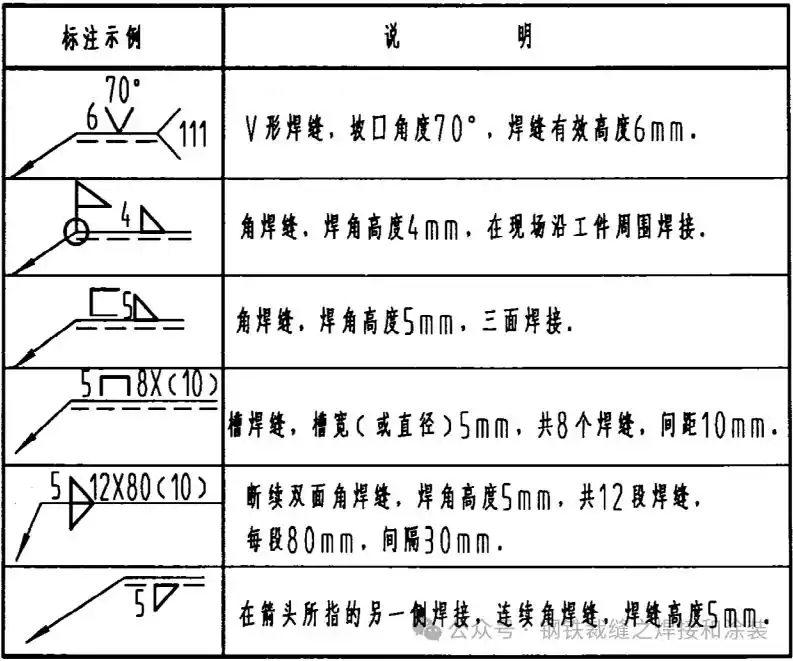

常见焊缝标注及说明:

焊缝尺寸标注_美标焊接符号注解_焊接符号解释

那标注如下面图形呈现的断续焊缝, 其中, n代表焊缝段数, 有表示焊缝长度的部分哦(这里说的焊缝长度是不把弧坑计算在内的),还有e呢, 它表示的是焊缝间距。

美标焊接符号注解_焊接符号解释_焊缝尺寸标注

常见的焊缝标注错误。

焊缝尺寸标注_焊接符号解释_美标焊接符号注解

八. 国际焊接符号标注的差异

1. 对标国标与欧标涉及指引线构成, 其由一条实线以及一条虚线组合而成, 对标美标, 指引线单单便是仅有一条实线存在形态, 基准线和箭头侧情况如此。

美标焊接符号注解_焊缝尺寸标注_焊接符号解释

国标与欧标的一侧, 那个有箭头的地方, 它被标注在实线基准线的那一侧, 此位置有可能是在线上, 或者是在线的下面, 就如同下面这个图展示的那样;美标的带箭头那一侧, 它只能被标注在实线基准线靠下的那一侧。不管是国标和欧标, 又或者是美标, 当存在坡口这种情况的时候, 箭头都必须指向坡口的那一侧, 就像下面这个图呈现的情形。

焊接符号解释_焊缝尺寸标注_美标焊接符号注解

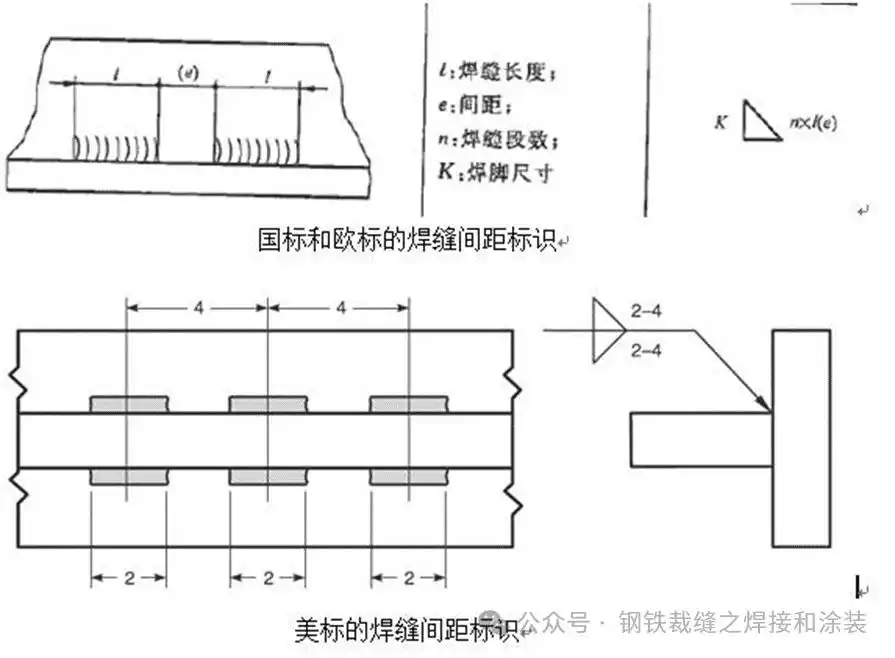

2. 不同标准所定义的断续角焊缝间距各异, 国标与欧标将其定义当作两段间相邻焊缝尾首端之间所处距离, 美标把它定义成两段相邻焊缝中心部位间的距离, 国标跟欧标、美标注方式有别, 通常情况下, 国标与欧标进行断续角焊缝间距这般特性状况, 将其标注至括弧里表现出来, 而以美标而言, 会把它标注于破折号之后。

焊接符号解释_焊缝尺寸标注_美标焊接符号注解

3.点焊缝

圆的后侧, 标着国标和欧标的点焊缝数量, 如下的这个图示;圆的上下侧, 标着美标的点焊缝数量, 像这样的图示。

焊接符号解释_美标焊接符号注解_焊缝尺寸标注

4. 国际焊接位置符号方面, 存在着两个主要标准, 一个是美标ASME IX, 第二个是AWS A3.0, 此外还有国际标准。这两套标准, 在焊接位置符号的表述这方面, 有着显著的差别。比如说呢, 美标采用1G来表示平焊, 采用2G来表示横焊, 而国际标准, 同样也有对应的符号来进行表示。

这些差异, 反映了不同国家, 或地区里, 在焊接符号标注上, 所存在的习惯, 以及规定。在实际应用当中, 要依据具体的标准, 和规范来开展焊接符号的标注, 从而确保信息能准确传递, 且焊接工艺能正确执行。与此同时, 于涉及国际合作的焊接项目而言, 得格外留意不同标准之间的差异, 防止因标注不当, 而引发的误解, 或者错误。
