一、焊接符号标注图解示例

一种工程语言是焊接符号, 它能够在图纸上, 极为简单且颇为明了地, 说明焊缝的形状, 以及几何尺寸, 还有焊接方法。下面为大家介绍焊接符号标注图解示例。

一、焊接符号标注图解示例

焊接符号标注实例及方法

于焊接结构图样里头, 焊接方法能够依照国家标准 -85 的规定借助阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法代号像表 3 – 9 所呈现的那样。要是属于组合焊接方法, 能够用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那就表示成 141/111。

标注出焊缝符号关联与焊接方法代号的示例, 展现于图3-21之中。此图所呈现的乃是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝表面处于齐平状态, 就那种焊接方法而言, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。

二、焊接符号表示方法

钢结构焊接符号含义大全

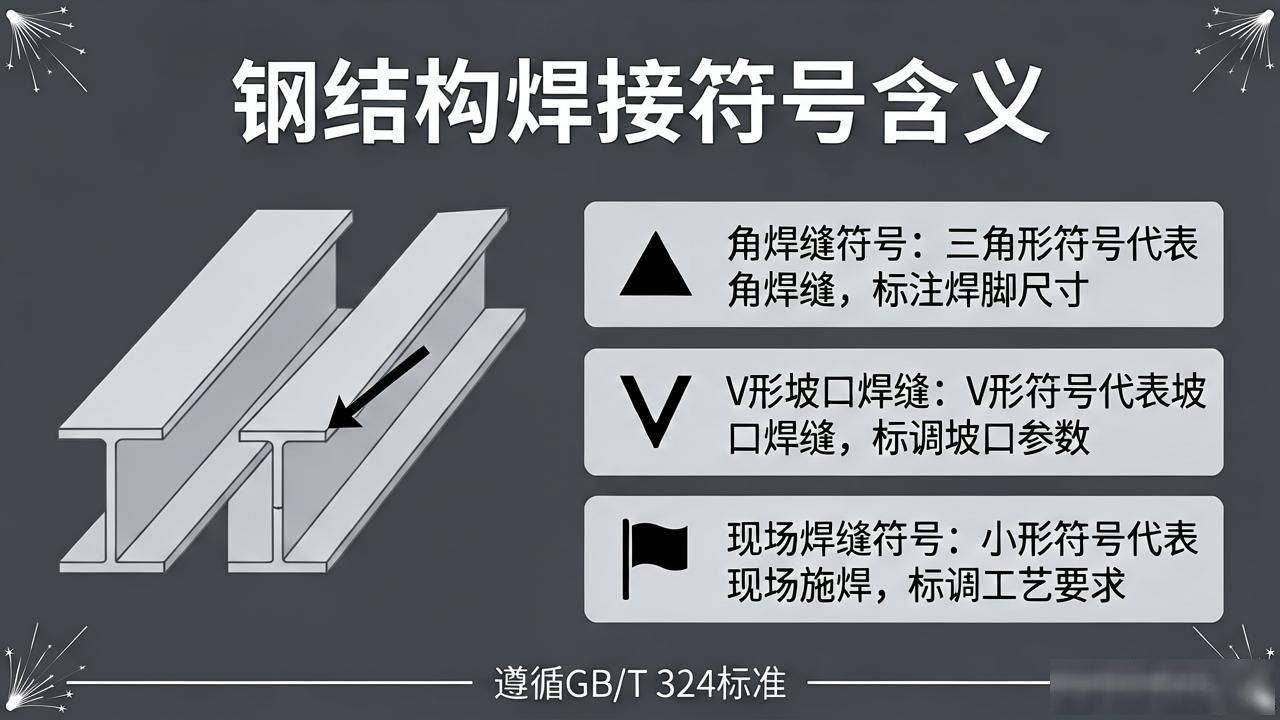

钢结构焊接符号是按照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注之中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条呈现为实线, 而另一条呈现为虚线, 两种线型都是细线。

2、可把基准线的虚线画于基准线实线的上侧, 或者画在下侧, 基准线通常要跟图样的标题栏保持平行, 唯有在特殊条件时才会与标题栏呈垂直状态。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 若是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。

4、当为双面对称焊缝时。基准线可不加虚线。

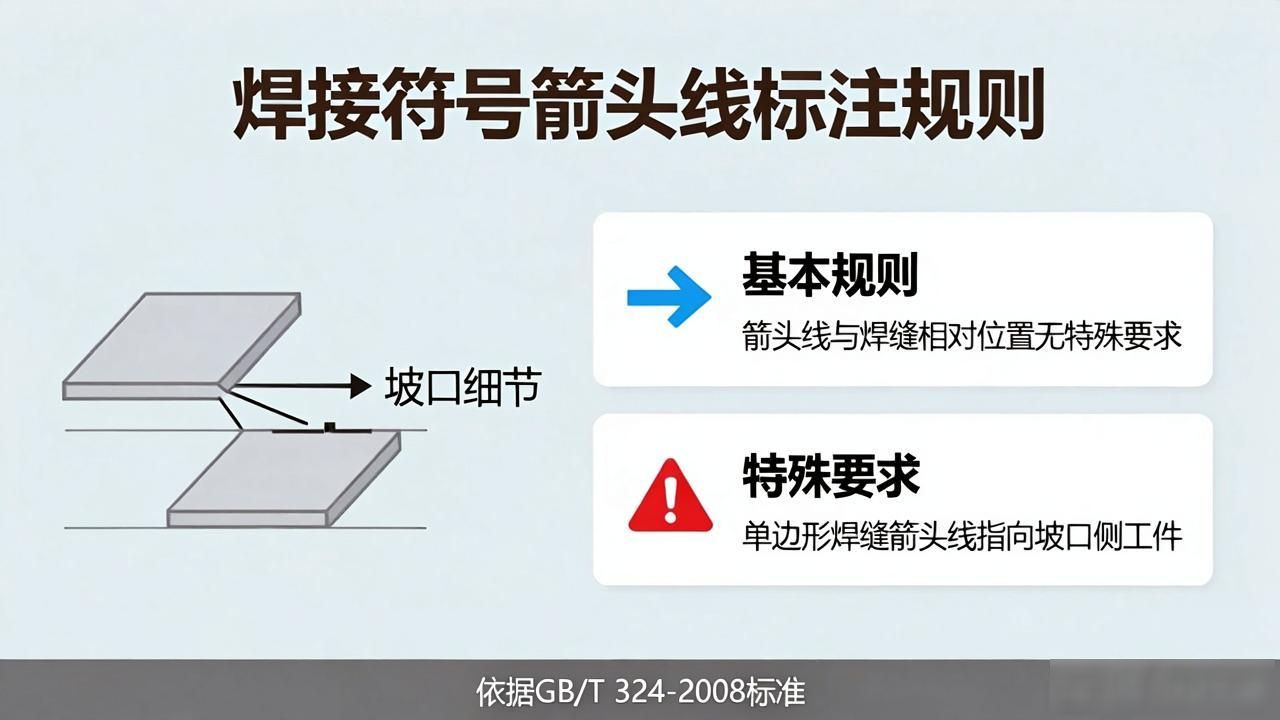

5、箭头线与焊缝的相对位置, 大多情况下并无特别要求, 不过当标注单边形焊缝时, 箭头线需指向有坡口那一侧的工件, 是这样的情况。

6、用粗实线表示的线段, 是与基准线重合的线段, 此线段伴随基本符号、补充符号与基准线相交或者相切。

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号同样是粗实线（尾部符号除外）, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。

8、当处于同一图形里, 若焊缝形式、断面尺寸以及辅助要求全都相同, 那么能够只挑选一处来标注焊缝的符号还有尺寸, 并且要加注“相同焊缝的符号”,相同焊缝符号呈 3/4 圆弧状, 它画在引出线的转折之处。

倘若处于同一图形之上, 存在数种相同的焊缝, 那么能够把焊缝划分进行分类编号, 将编号标注在尾部的符号之内, 分类所用的编号采用A、B、C等等, 在同一类别的焊缝里面可挑选一处来标注代号。

9、用于标注熔透角焊缝的符号, 其标注方式应当按照图1-38所示的那种方式来进行, 其所具有的符号是呈现为涂黑的那样的圆圈, 并且这个圆圈要画在引出线进行转折的那个地方。

10、采用形状之中相对较长的那种角焊缝, 像用于焊接实腹钢梁翼缘的焊缝这般, 能够不借助引出线去进行标注, 而可直接于角焊缝的旁边标注焊缝尺寸值K。

11、当处于连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝焊脚尺寸。

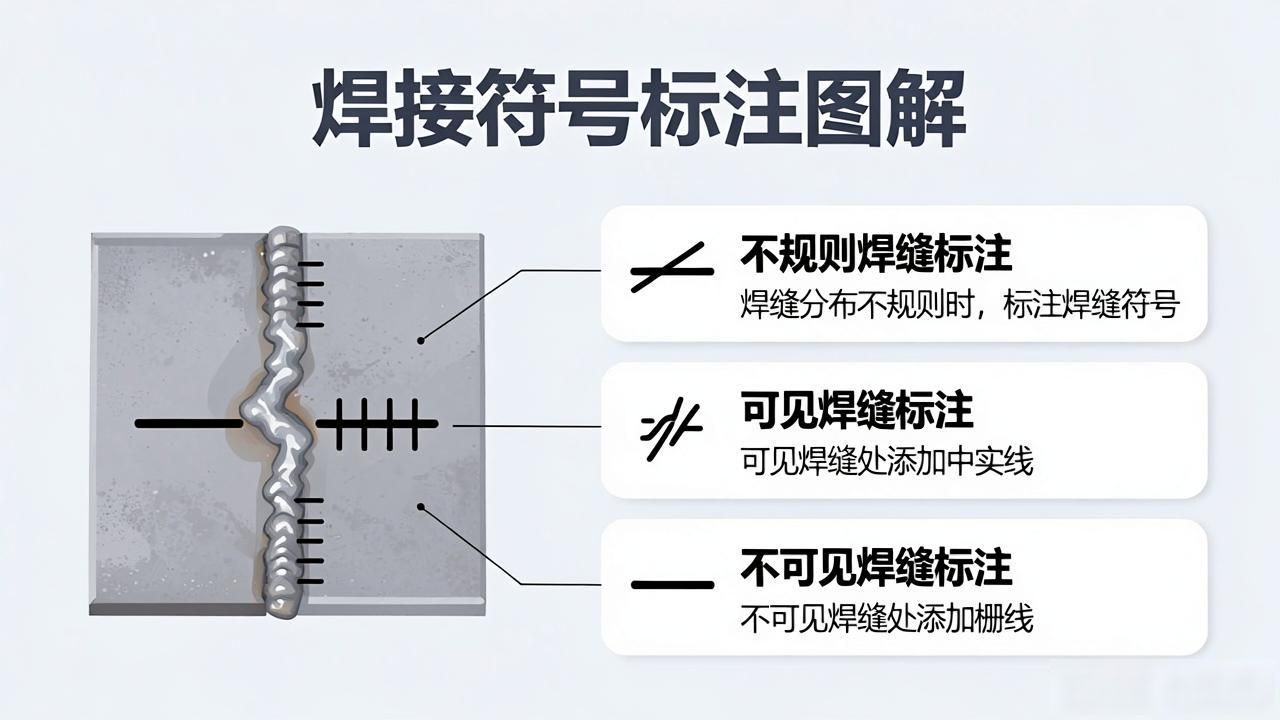

12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 针对焊缝之处, 如果要表示可见焊缝, 那就添加中实线, 要是表示不可见焊缝, 便添加栅线。

13、两个相互进行焊接的焊件, 要是处于单面焊且带有双边不对称坡口焊缝这种状态时, 引出线的箭头会指向具有较大坡口的那个焊件。

14、围着工作件周边的围焊缝符号是以圆圈来表示的, 它画于引出线的转折之处, 并且还要标注出其焊角尺寸K。

15、若是有三个或者更多的焊件彼此进行焊接之际, 那这些焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸都需要各自分别进行标注。

16、焊件在施工现场进行焊接, 其焊缝要把“现场焊缝”符号标注出来。“现场焊缝”符号是一个被涂黑了的三角形旗号, 它绘制在引出线转弯交接的地方。

17、在相互进行焊接的两个焊件里头, 要是只有其中一个焊件带有坡口, 就比如说单面V形这种情况, 这时候引出线的箭头所指向的便是那个带有坡口的焊件。

上面讲述了焊接符号标注的图解示例, 以及焊接符号的表示方式, 期许对你的理解会产生一定的助力作用！
