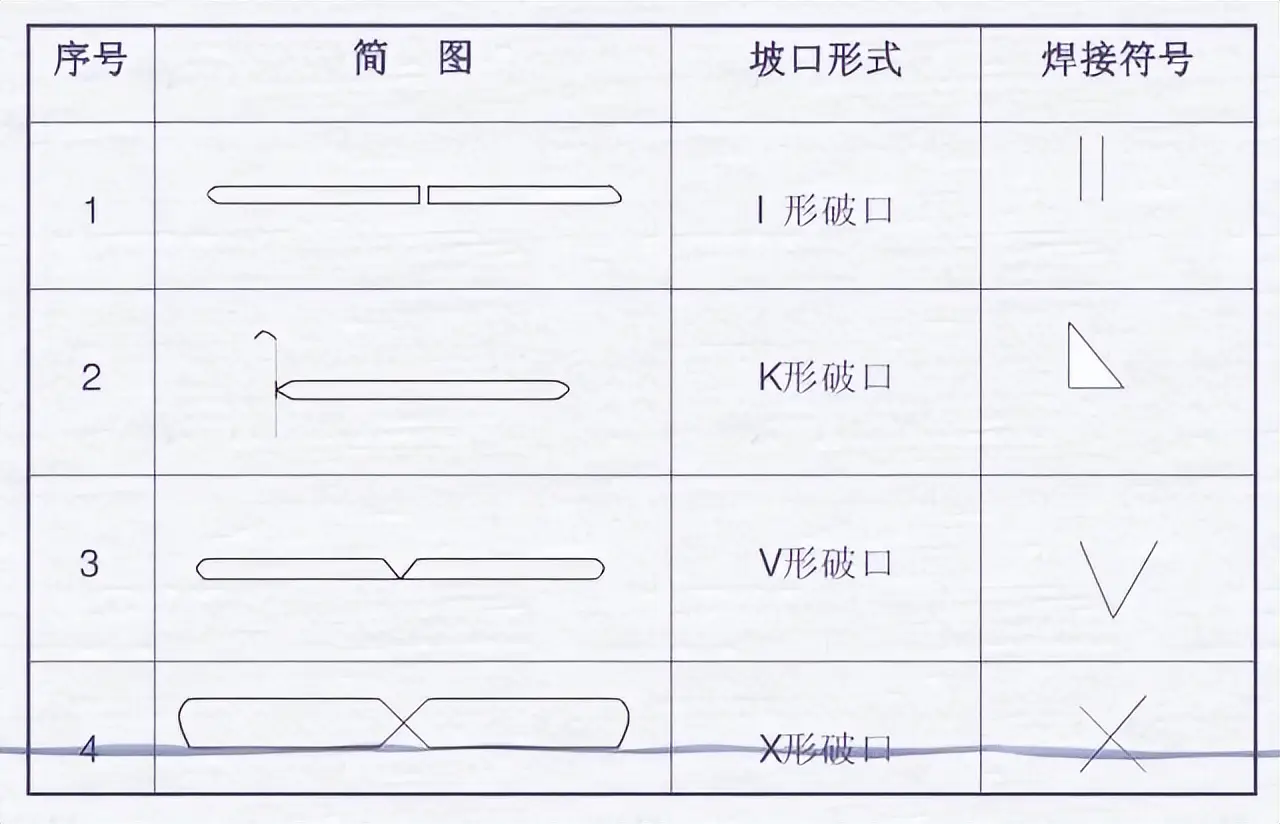

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 采用阿拉伯效字予以表示, 将其标注在指引线的尾部。常用焊接方法代号呈现于表 3-9 所示的内容之中。要是属于组合焊接方法, 能够用“/”进行分开, 左边表示正面（或者盖面）这一的焊接方法, 右边表示背面（或者打底）的焊接方法。例如 V 形焊缝首先采用钨极氢弧焊进行打底, 随后用手工电弧焊进行盖面, 那么表示为 141/111。
见图3-21所示的, 为焊缝符号以及标明出诸如, 当是V形坡口, 采取对接状况的焊缝, 且背面要进行封底焊操作, 至于正面的焊缝, 其表面要保持齐平, 而在焊接时, 打底焊所采用的是手工情况的钨极氮弧焊呀, 要进行盖面焊以及封底上的焊接, 则是采用手工电弧焊这样的焊接方法等标记标注的示例。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
用来绘制钢结构焊接符号的也是依据GB324一1988《焊缝代号》, 钢结构通常属于建筑学科范畴, 同样属于建筑行业, 所以在对钢结构焊接符号进行标注时, 常常会伴随着建筑符号出现、型钢符号呈现、螺栓符号显现以及铆钉符号展露等情况。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线组合而成的, 其中一条呈现为实线, 另一条是虚线, 而且其线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般情况下, 应与图样的标题栏保持平行, 只是在特殊条件时, 才会与标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对着的位置, 一般而言并没有特殊的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线它可要指向承载着坡口的那一侧的工件。
6、基本符号, 跟补充符号一道, 与基准线碰上或者相切, 和基准线重合的线段儿, 用粗实线来表示。
7、焊缝的基本符号是粗实线。辅助符号同样为粗实线。补充符号(尾部符号除外)也是粗实线。尺寸数字原则上同样是粗实线。尾部符号为细实线。尾部符号主要用于标注焊接工艺、方法等内容。
8、处于同一图形之上, 当焊缝的具体形式、断面的尺寸大小以及辅助得到的要求全都一样时, 能够只挑选一处来标注表示焊缝的符号以及尺寸。并且还要加注显示“相同焊缝的符号之处为3/4圆弧, 画于引出线的转折地方的相同焊缝的符号”。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号的里面，分类编号运用A、B、C……在同一类的焊缝当中, 可以挑选一处来标注代号。
9、用于标识熔透角焊缝的符号, 其标注方式应当依据图1-38来进行。熔透角焊缝所对应的符号, 乃是呈现为涂黑状态的圆圈, 此圆圈处于引出线转折的部位标点。
10、采用形状之中较为长的那种角焊缝, 像是焊接实心腹部钢梁的翼缘处的焊缝, 它能够不借助引出线来进行标注, 而是直接在角焊缝的旁边标明焊缝尺寸的数值是K。
11、当在连接长度范围之内, 仅仅只是局部的区段存在焊缝时, 要依据图1-40来进行标注, K是角焊缝焊脚的尺寸。
12、焊缝分布不合规则之际, 于标注焊缝符号的时刻, 于焊缝的地方加中实线用来表示称得上可见的焊缝, 或者加栅线用以表示算得上不可见的焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头指向较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它用圆圈来呈现表示, 在引出线的转折之处进行绘制, 同时还需标注其焊角尺寸K。
15、要是存在三个或者三个以上的焊件彼此进行焊接的情况, 它们的焊缝是不可以当作双面焊缝那样去标注的, 对于焊缝符号以及尺寸, 应当各自分别进行标注。
16、焊件在施工现场进行焊接时, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它在引出线的转折处绘制。
17、对于相互焊接在一起的两个焊件而言, 在仅有一个焊件带有坡口的情形下, 像单面V形这种情况, 引出线的箭头所指向的便是那个带有坡口的焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
