机械CAD图纸里, 用于标注焊缝形式的是焊接符号, 标注焊缝尺寸的是焊接符号, 标注焊缝方法的也是焊接符号, 其目的在于方便焊接工人施工。浩辰CAD机械制图软件里的焊缝标注, 是以GB/T 324—1988《焊缝符号表示法》这个标准为基准的, 也是以GB/T 12212—1990《技术制图焊缝符号的尺寸、比例及简化表示法》这个标准为基准的。那么, CAD焊接符号该怎么去画? 本文小编对浩辰CAD机械制图软件中焊接符号的绘制步骤进行了整理, 大家一起来了解一下！
CAD焊接符号绘制步骤：
启动浩辰CAD机械软件, 这是开始的操作, 之后, 去菜单栏里, 按照先后顺序点击, 先点【浩辰机械】, 接着点【符号标注】, 最后点【焊接符号】, 呈现出的情况如下图所示:

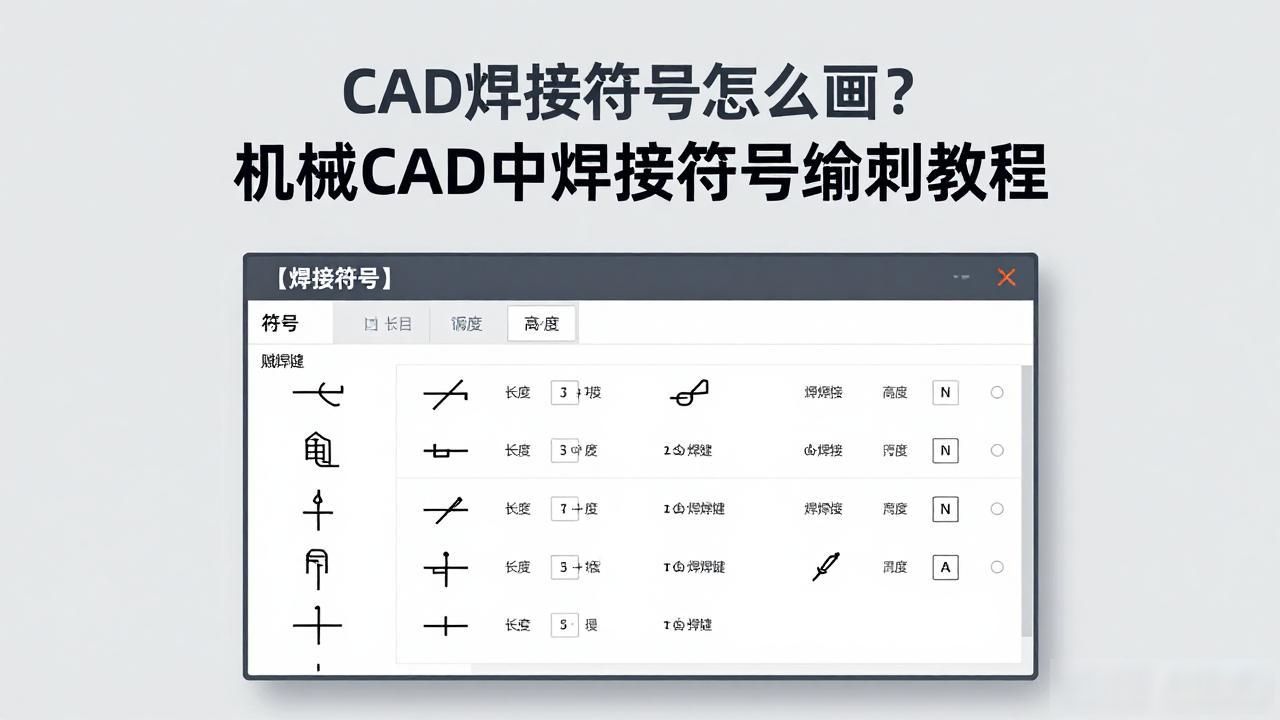

执行命令之后, 会弹出一个名为【焊接符号】的对话框, 在这个对话框里的【符号】选项卡之中, 去设置焊接的基本符号, 情况如同下面所展示的图片那样:
尔后于【箭头侧焊接缝参数】这一选项卡之中, 去设定相关的焊缝尺寸, 情形如下图示:
在【设置】选项卡中设置相关的文字和引线参数。如下图所示：

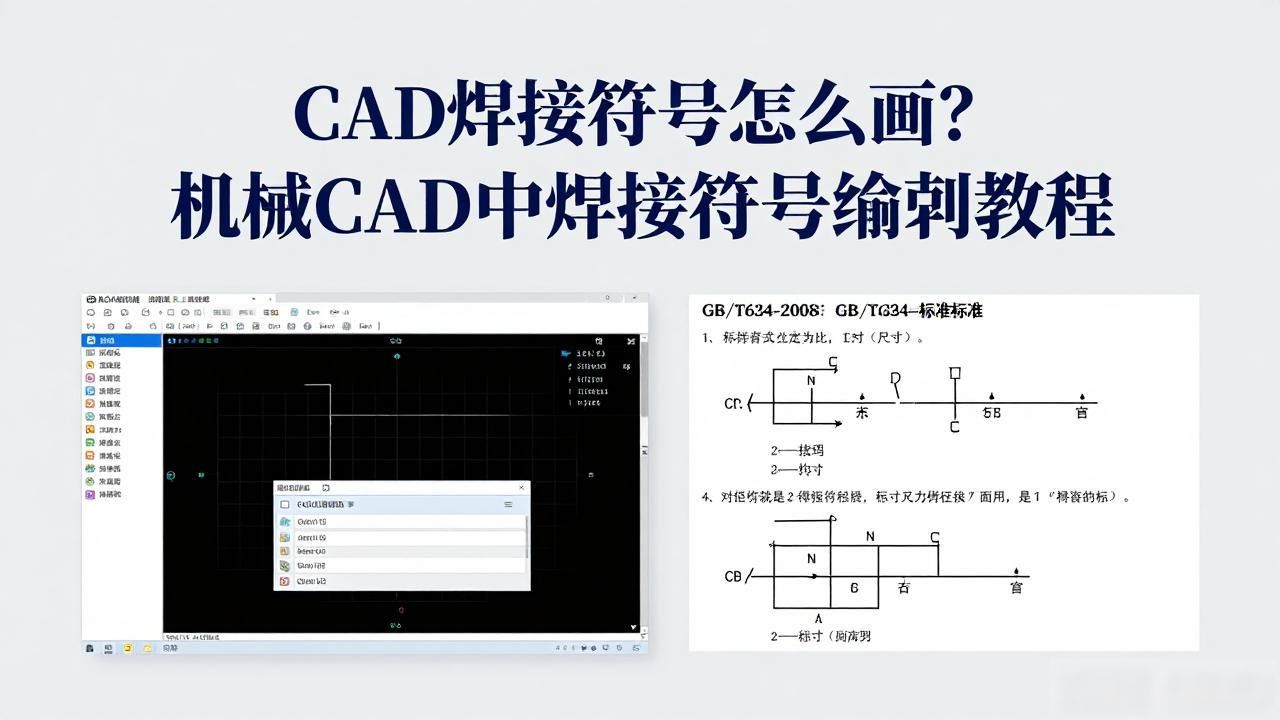

完成全部设置之后, 点击【确定】, 依据提示于图纸里选定标注引出点, 选取下一个点, 点击回车键予以确认, 最终确定标注位置便可完成焊接标注, 如下如所示:
小编在本篇 CAD 教程里, 给大伙分享了浩辰 CAD 机械制图软件内, 绘制焊接线号的详尽操作流程,这难道不简易吗? 除此以外, 最新版本的浩辰 CAD 机械 2022 里, 还给出有焊接符号 2012, 它是依据最新国标 GB/T634-2008, 以及某些企业实际工作中针对焊接符号标记的需求, 来援用新焊接符号标记。在后边的教程文章里面, 小编会给大家分享相关利用窍门, 有兴趣的小伙伴能够关注浩辰 CAD 软件官网教程专区哟！
