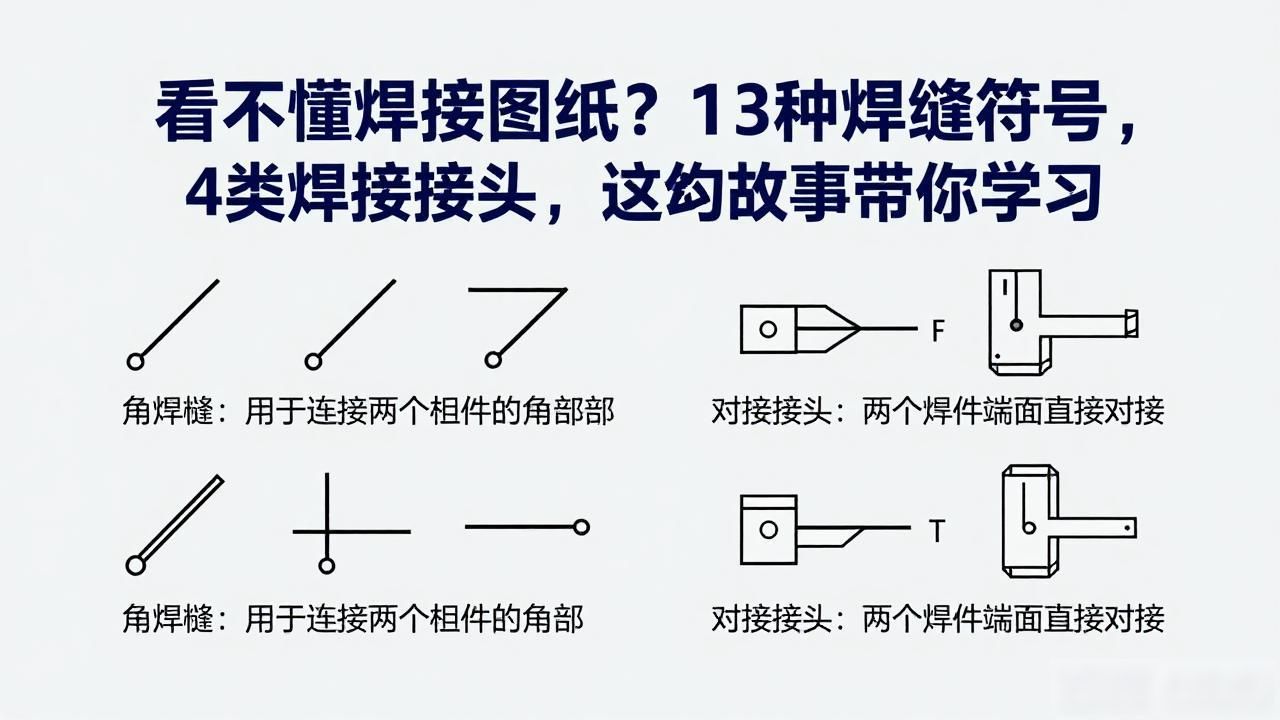

看不懂焊接图纸？13种焊缝符号，4类焊接接头，这篇文章带你学习

焊接符号基础

(1)图样, 即供焊接加工过程里所采用的。用以将焊接件结构清晰予以表达的, 亦要把跟焊接存在关联的内容, 像焊接接头型式、焊缝型式、焊缝尺寸以及焊接方法等, 清楚明白地进行表示。

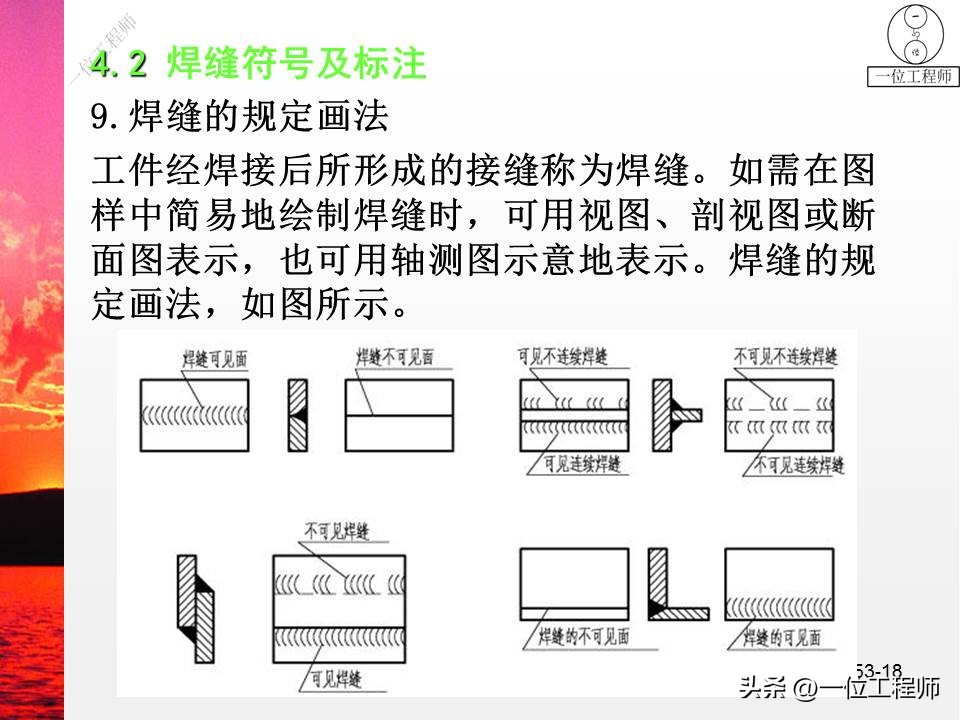

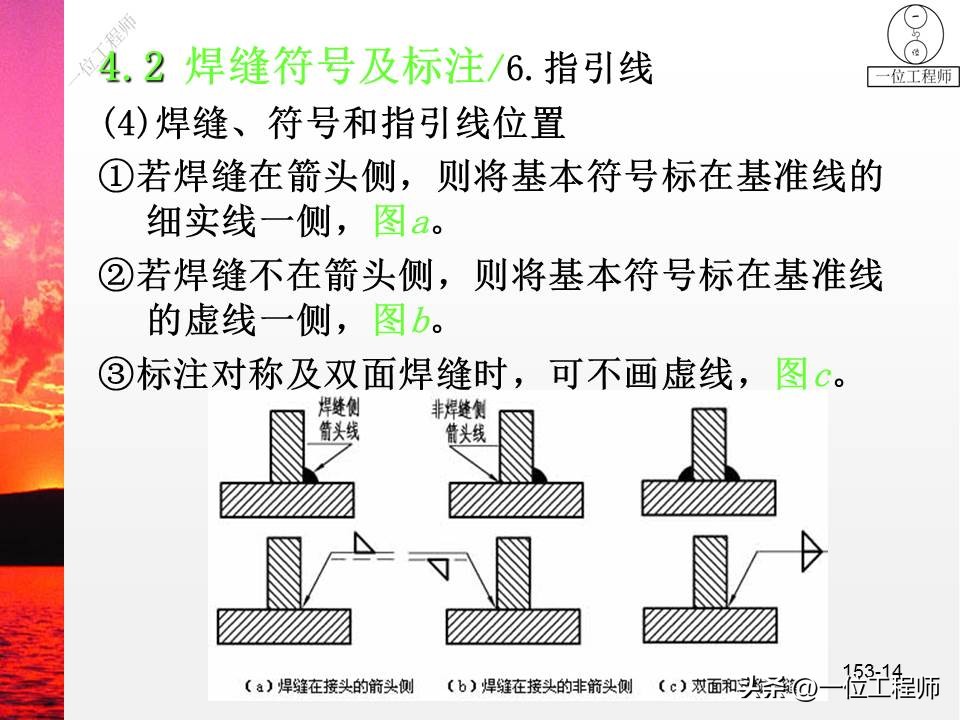

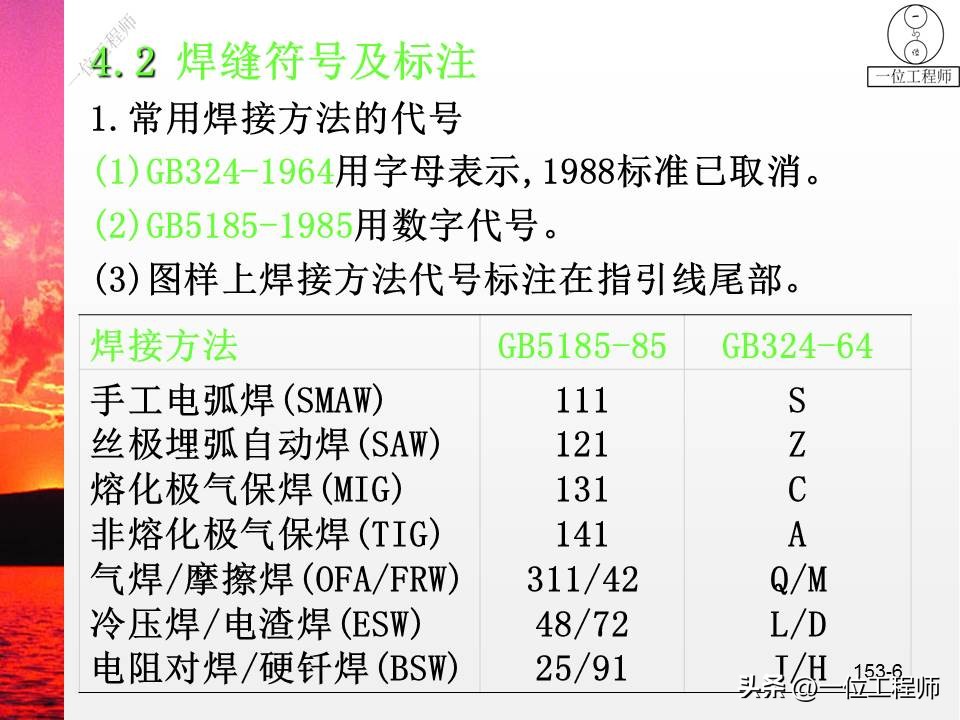

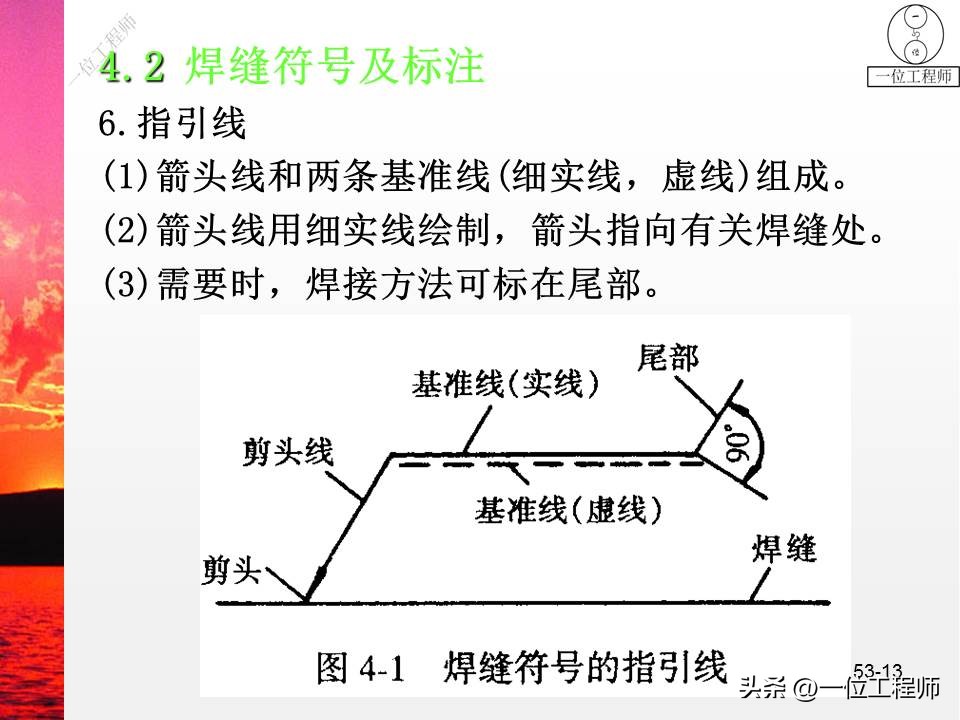

(2)要能够看懂用于焊接的机械设备图纸, 那就务必得去了解焊缝的符号以及其标注的方法。焊缝代号属于工程语言当中的一种类别, 它可以使得焊接结构图纸之上的符号呈现出统一的状态。我们国家所规定的焊缝符号是依据国家标准GB324来进行的。焊缝符号分别是由下面这些内容组合而成的:

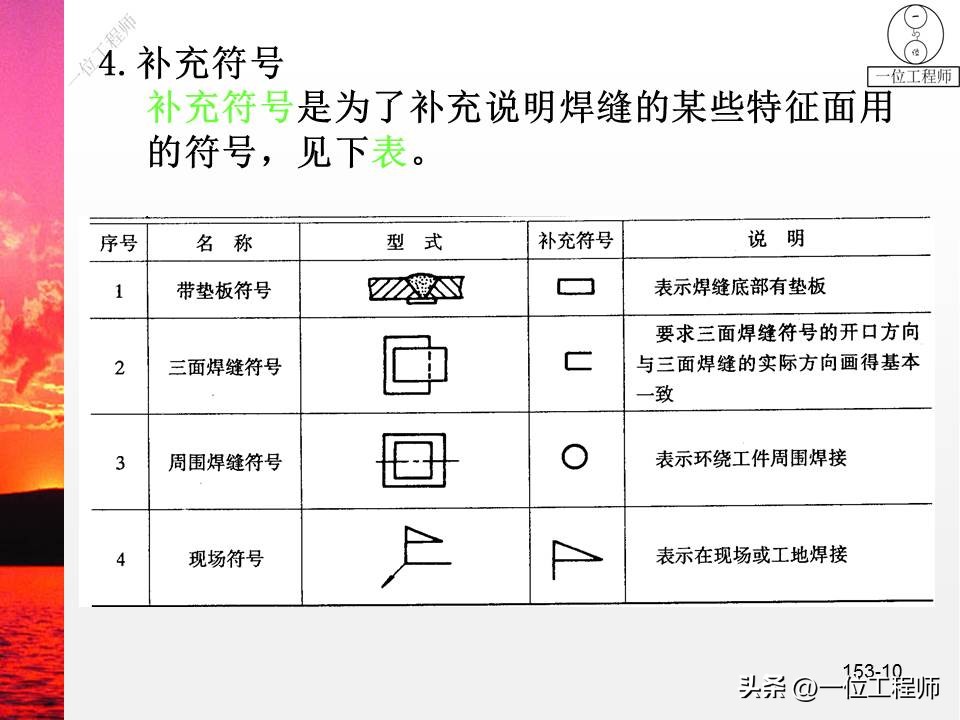

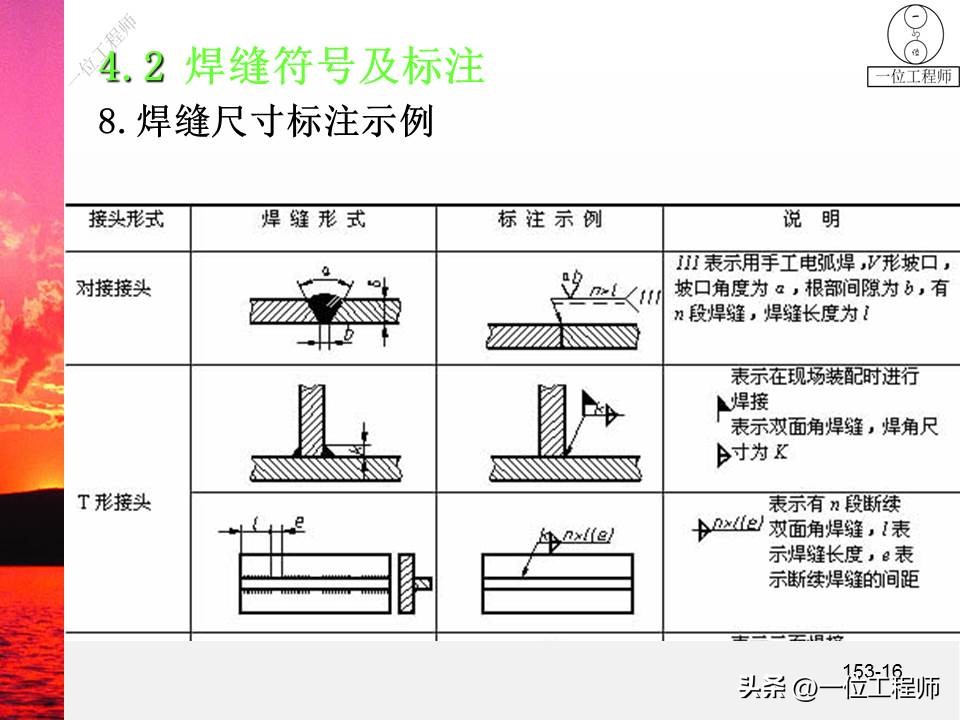

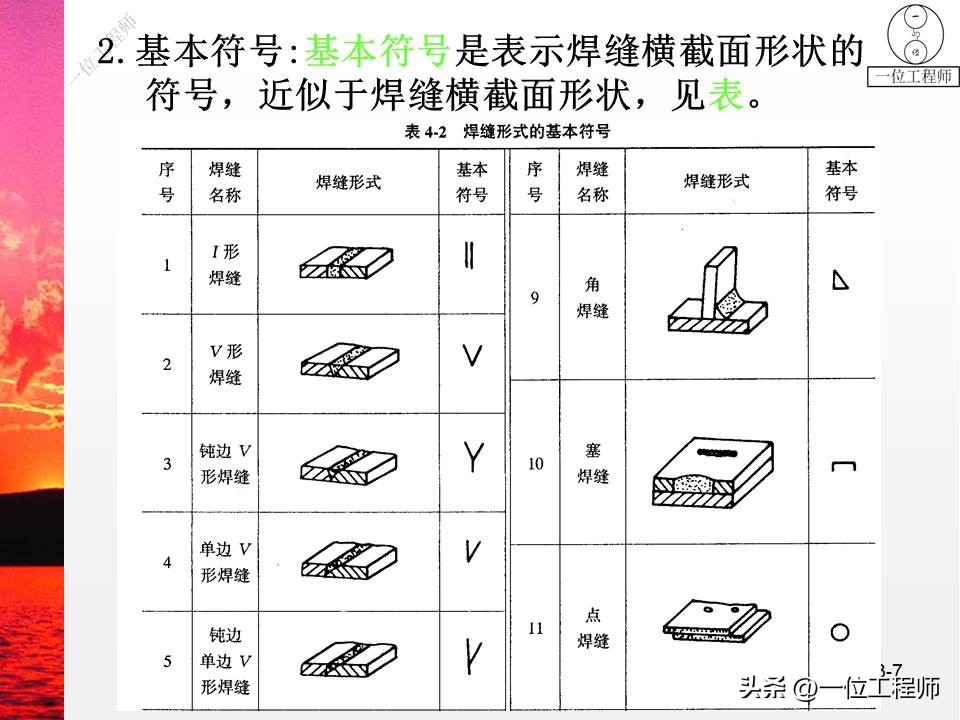

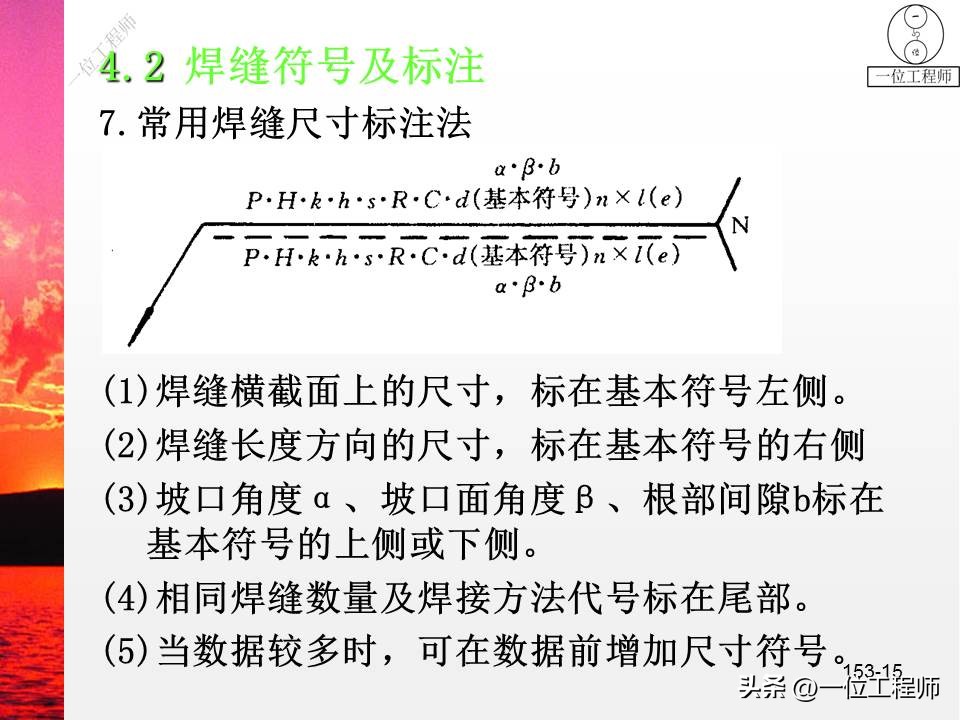

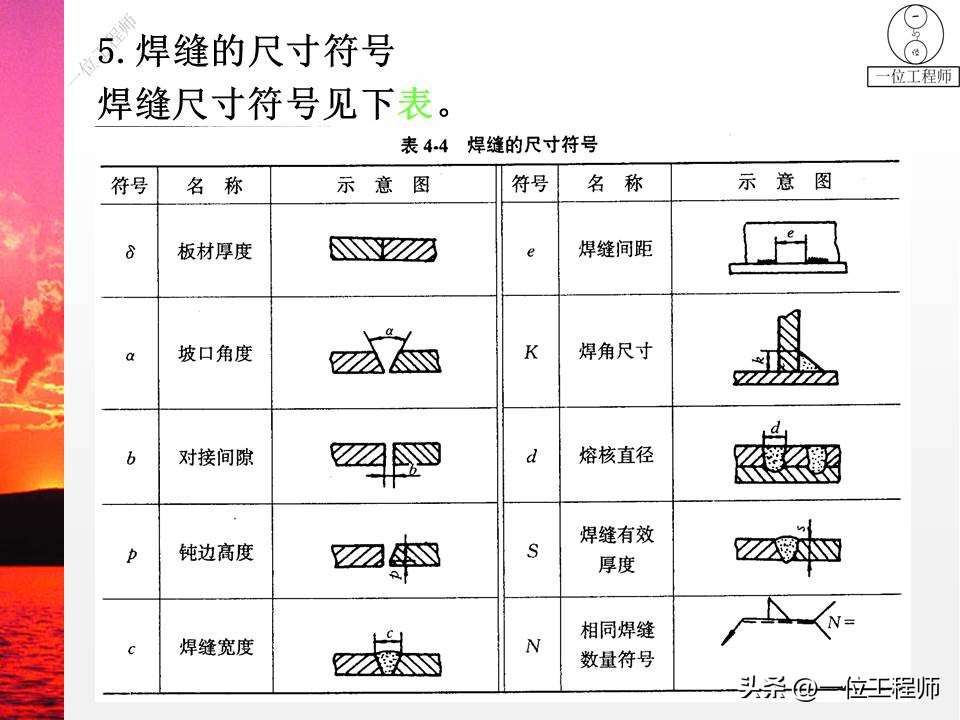

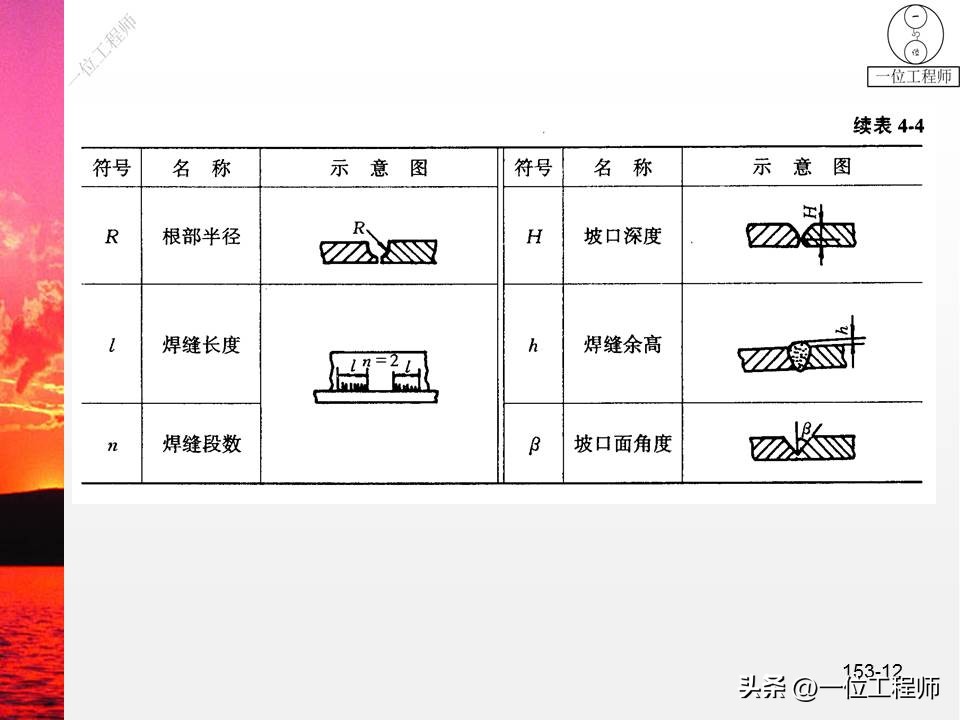

(3)存在一种由焊接方法代号构成的符号, 还有基本符号, 以及辅助符号, 另外有补充符号, 再有焊缝尺寸符号, 这些共同一起组成了焊缝符号。

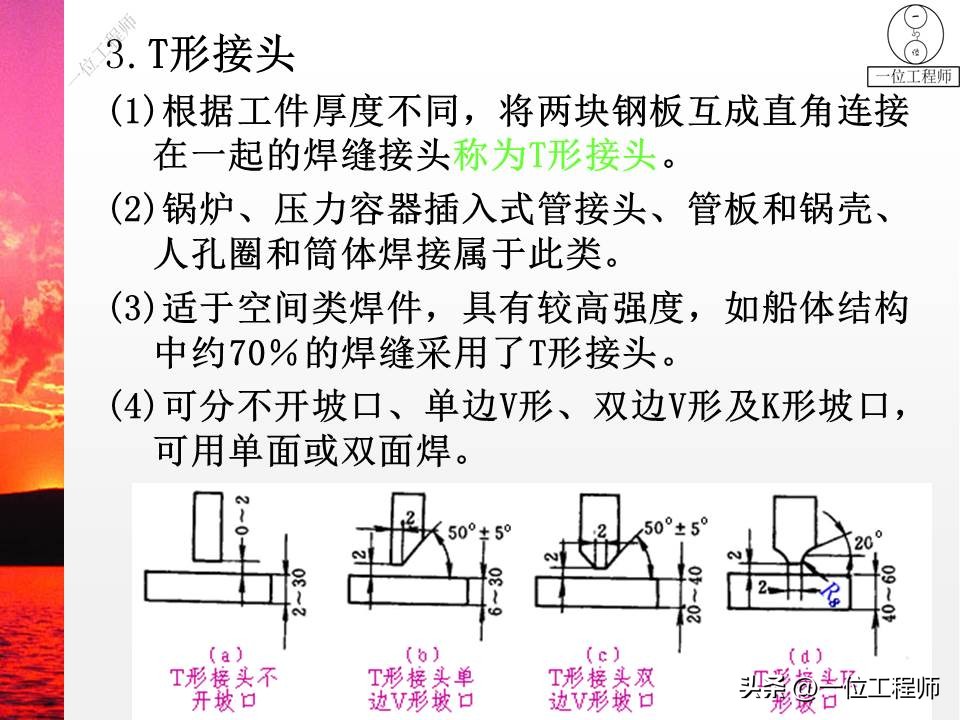

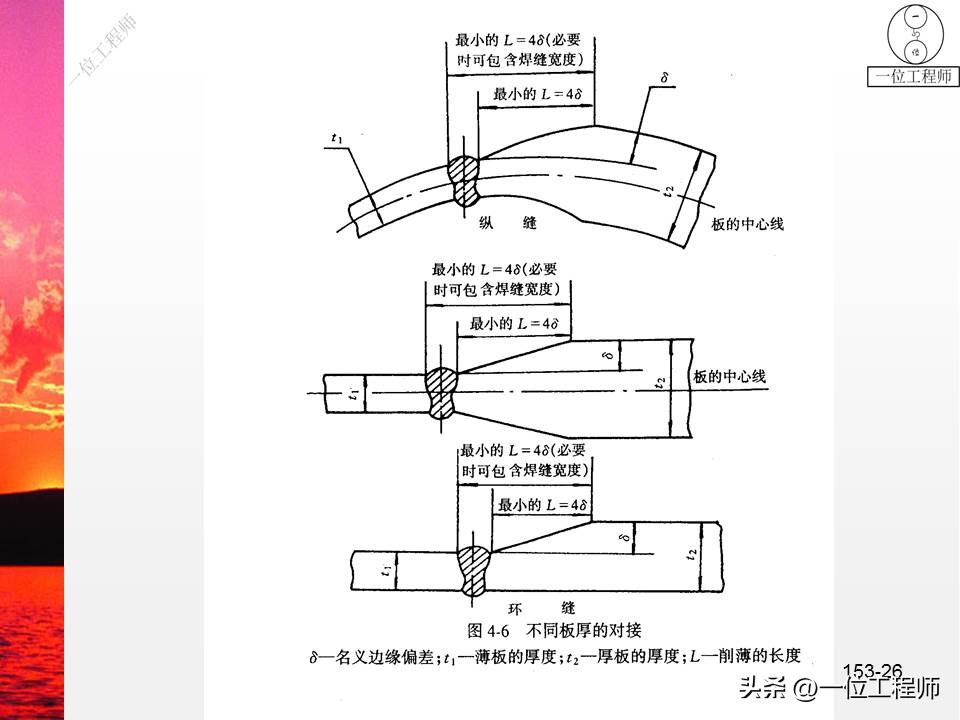

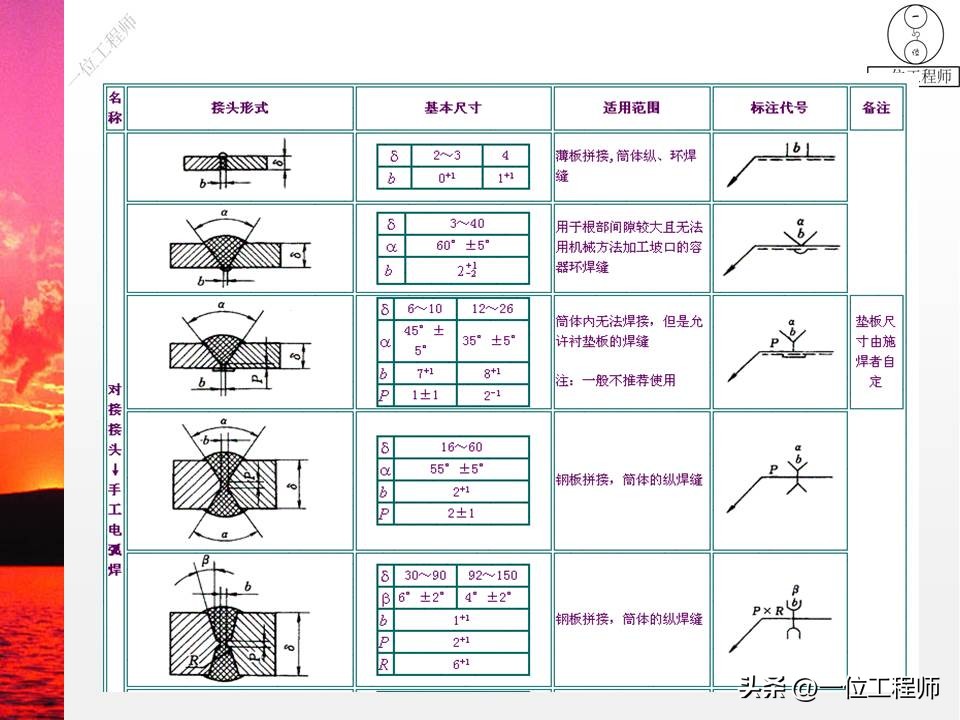

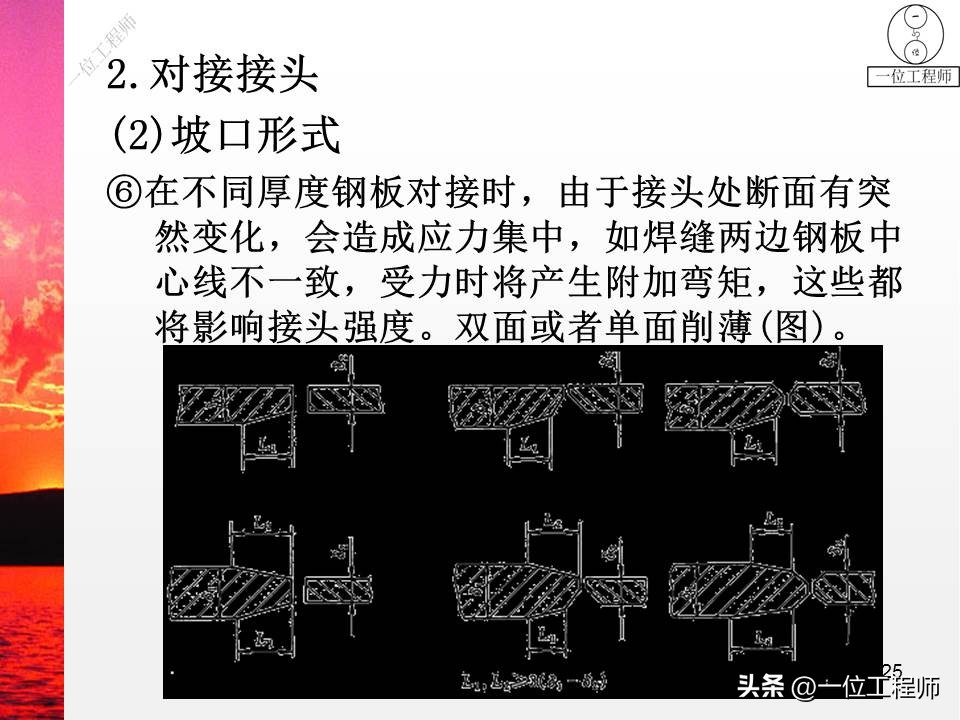

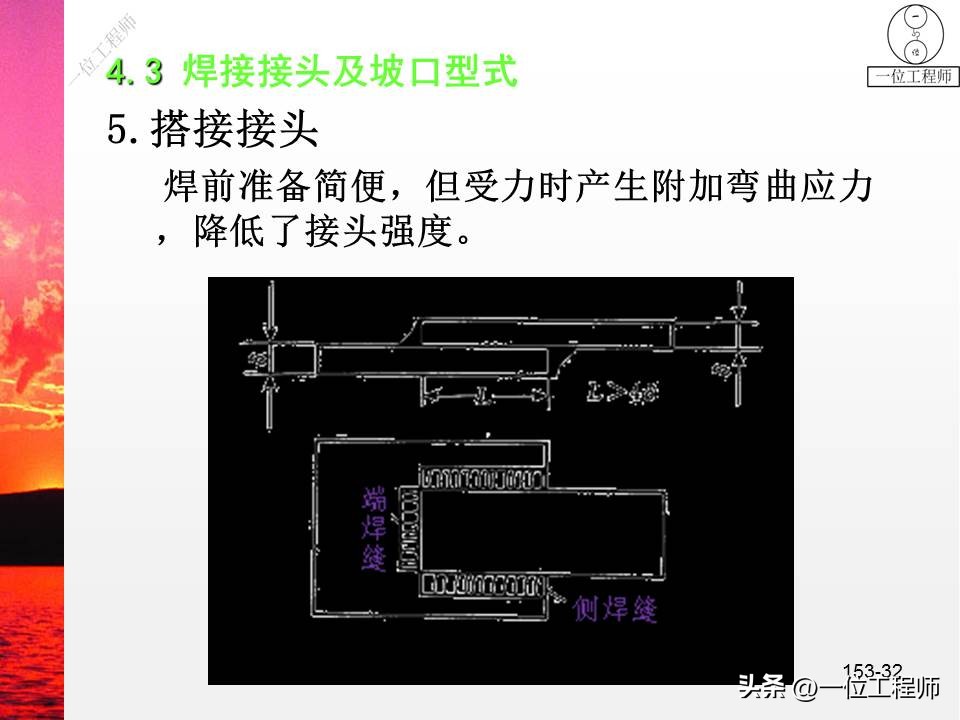

PPT介绍

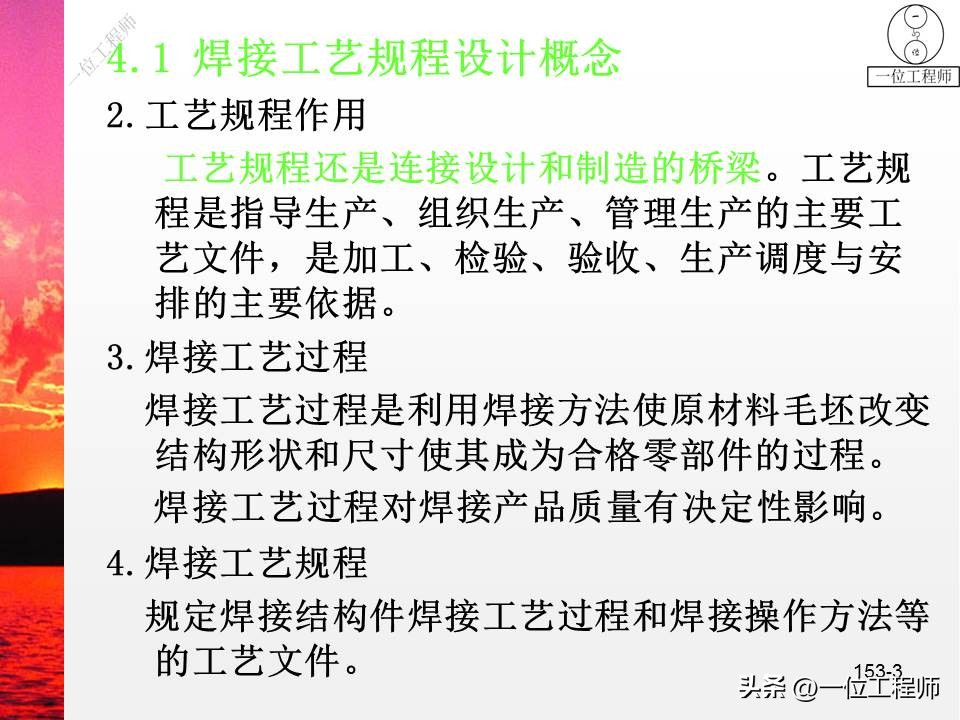

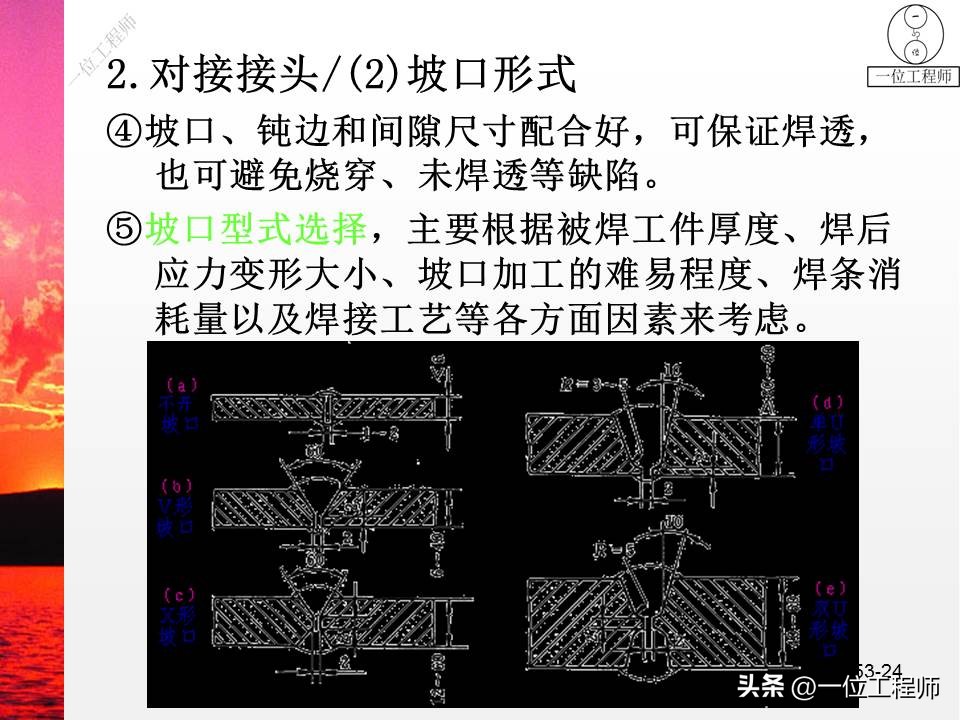

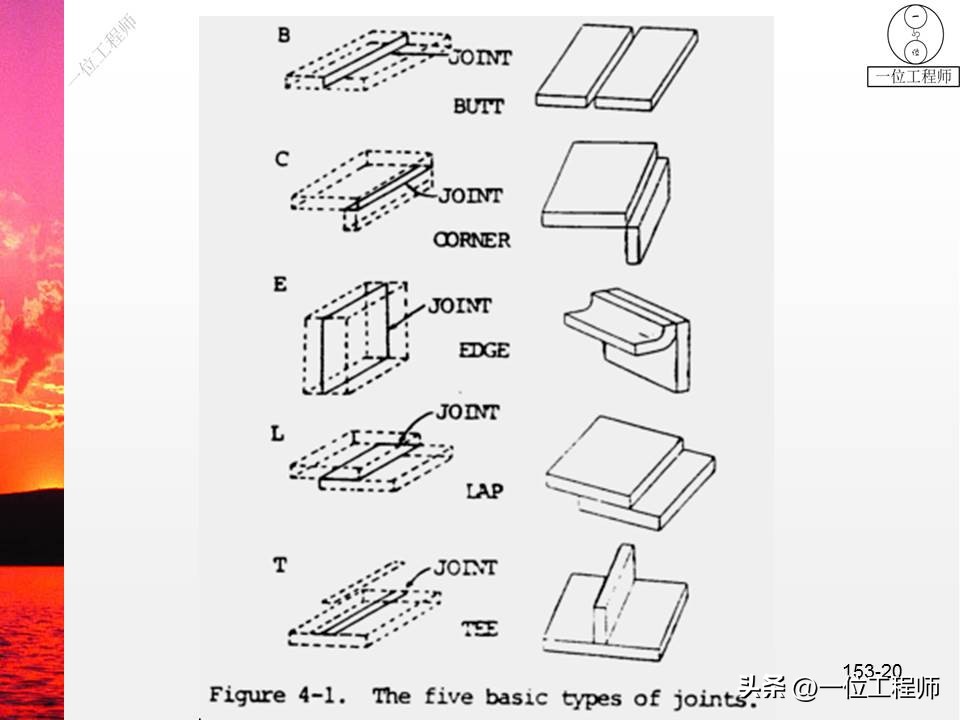

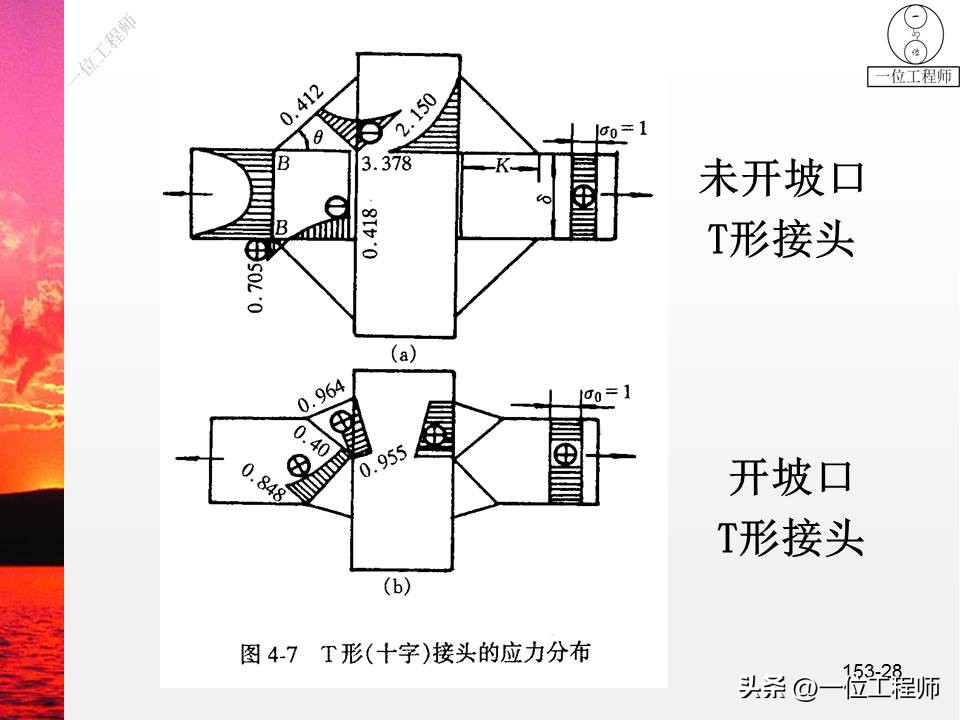

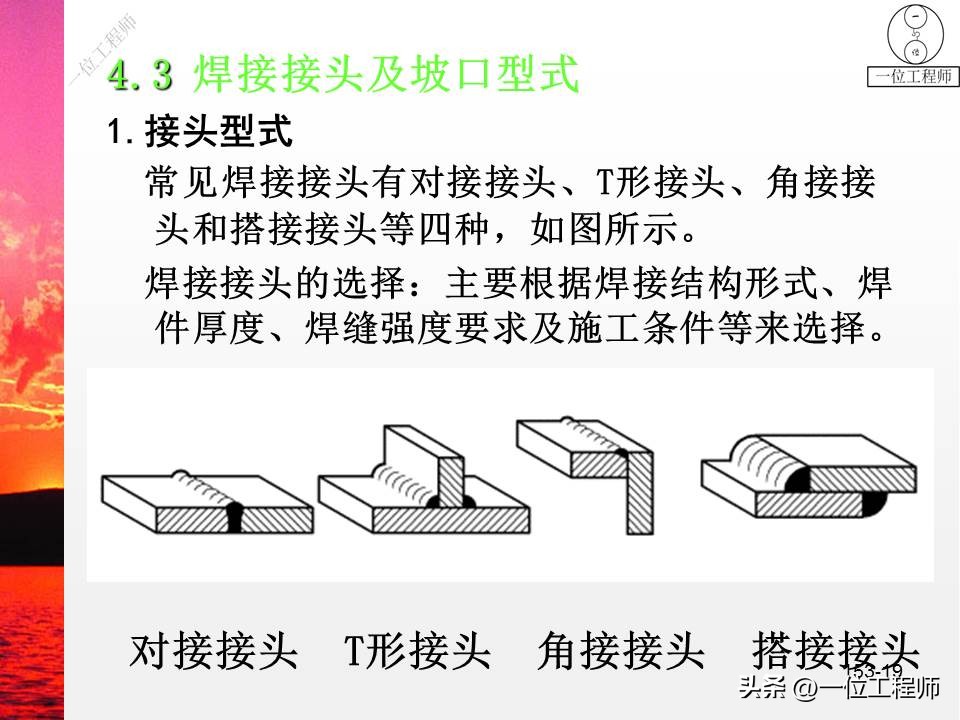

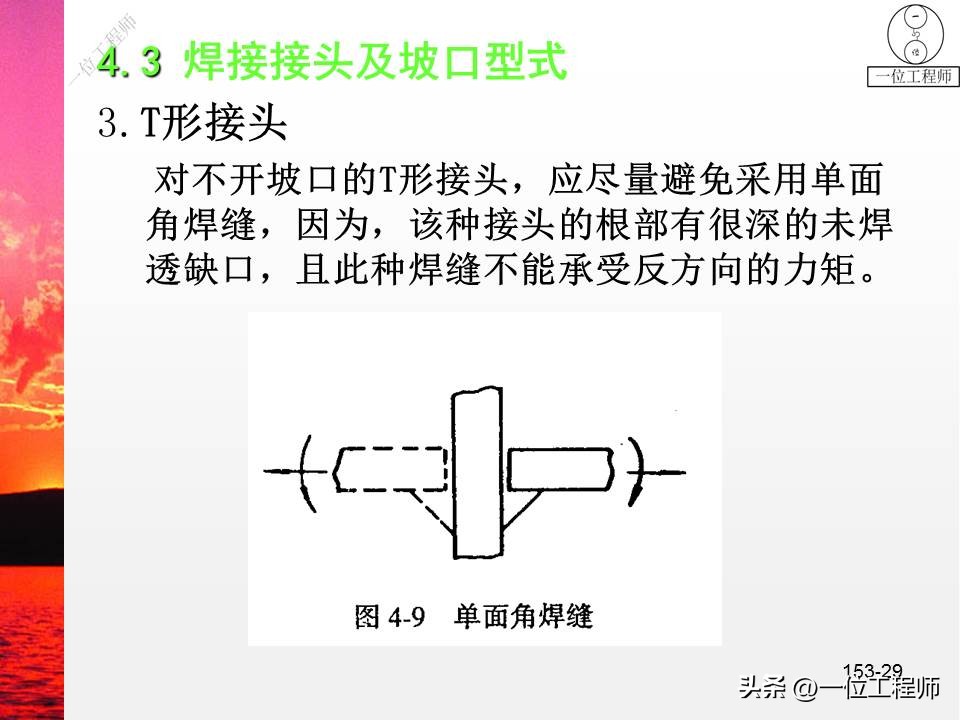

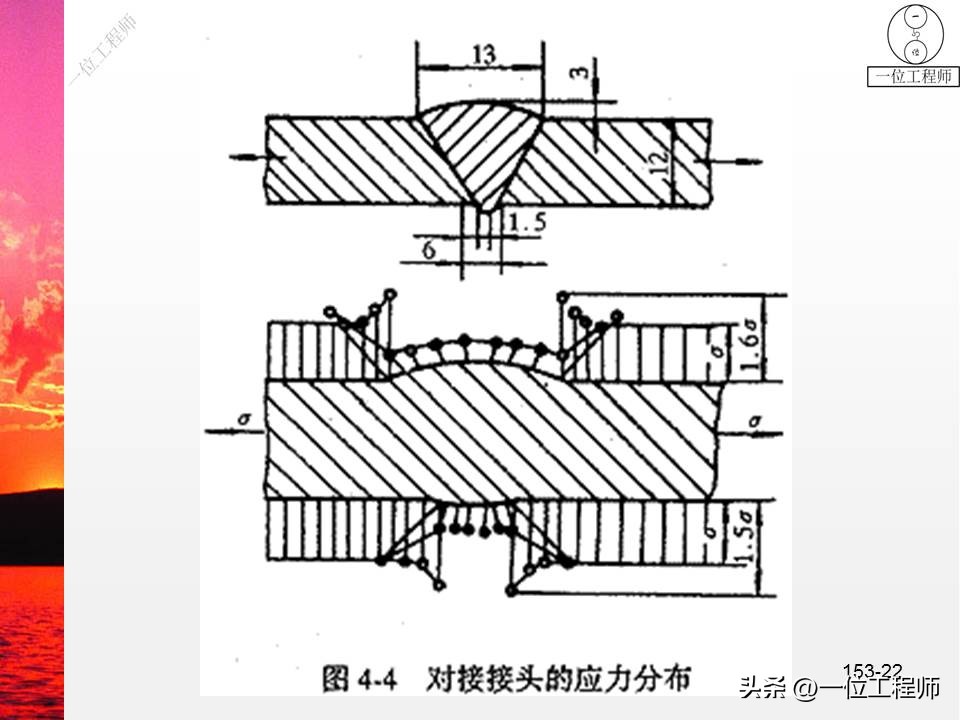

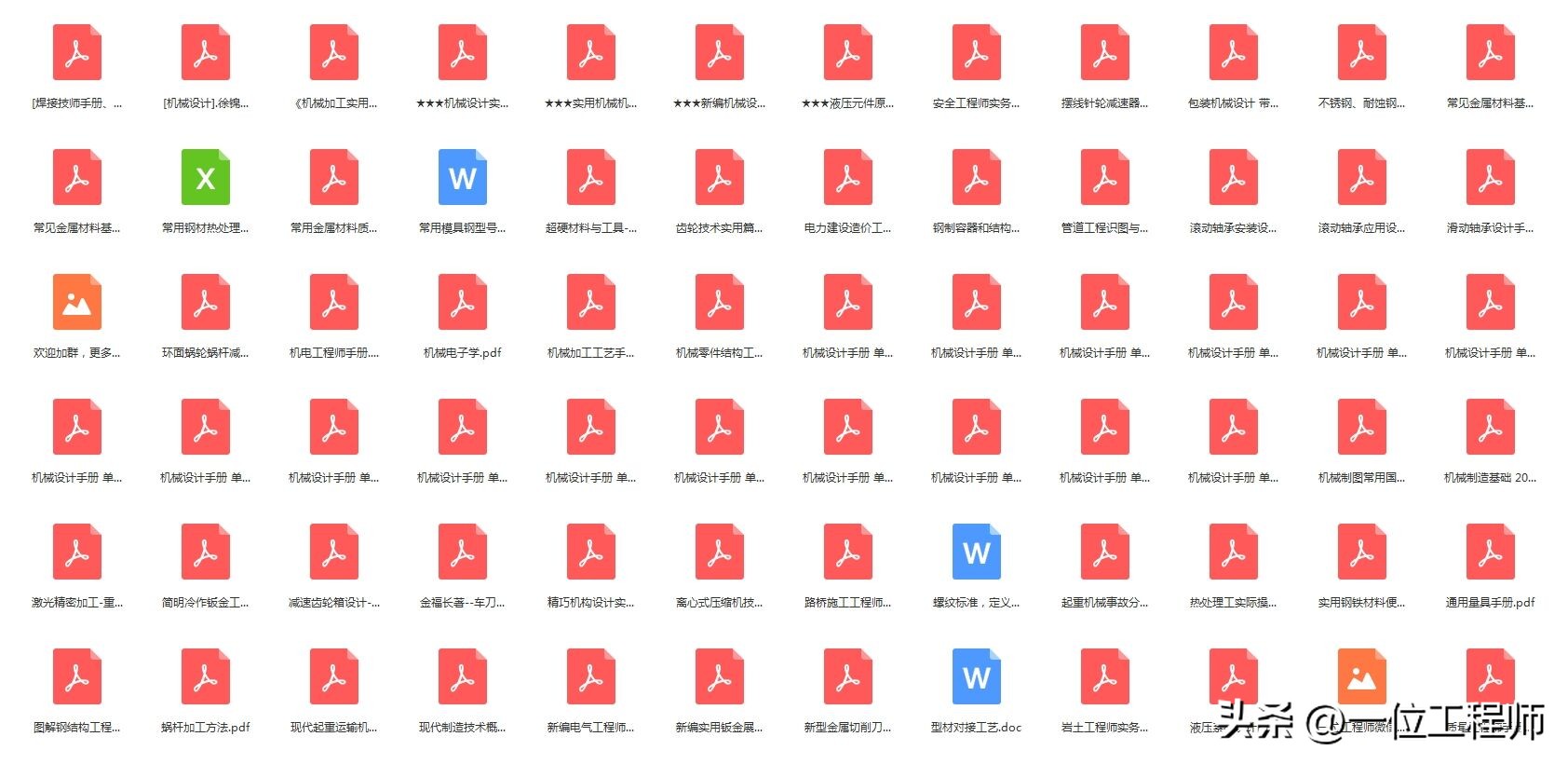

最全的全网资料合集, 能让你寻得真正可带来自信的资料, 1000G机械相关领域所有资料，涉及面极为广泛, 具体来讲, 内容包含传统机械行业, 包含机械加工, 包含材料类, 包含材料成型, 包含电气行业, 包含液压行业, 包含机电类, 包含机械传动, 还有一千多份非标设备三维模型以及非标设计等诸多领域。

有的是文档手册类, 其中包括千余份工程师设计手册, 还有机械设计手册呢, 以及机电相关手册, 也有液压类手册, 另外有自动化类手册, 再有材料成型手册, 还有非标设计手册等等, 并且所有历史文章的PPT源文件也在其中。

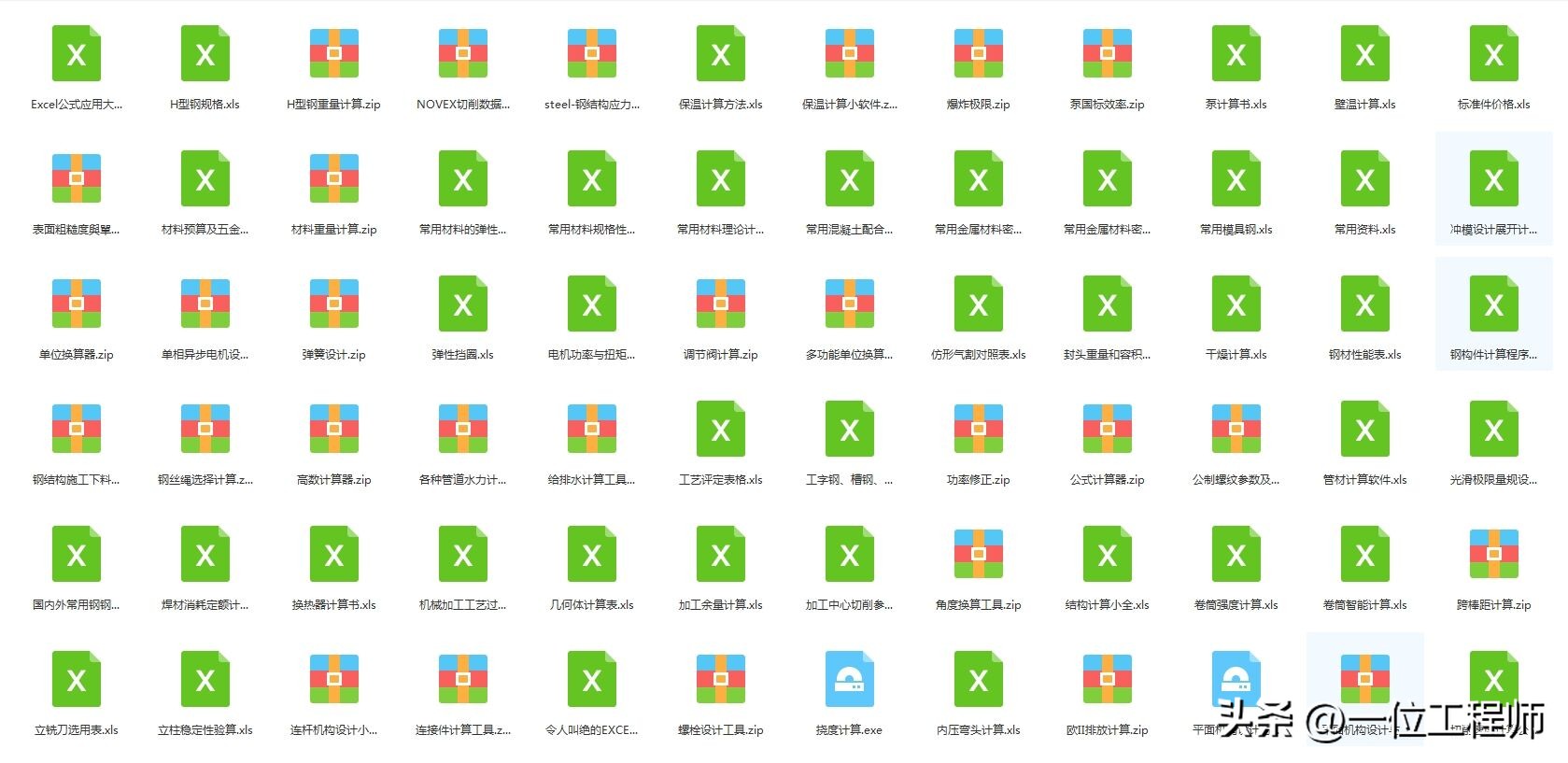

常常会用到的设计工具, 有五百套能够自动进行计算的表格存在, 这里面涵盖了各种各样的传动校核、与之相关的选型设计表格、尺寸能够自动计算得出的表格、轴承方面的校核、齿轮方面的校核以及设计等诸多内容。

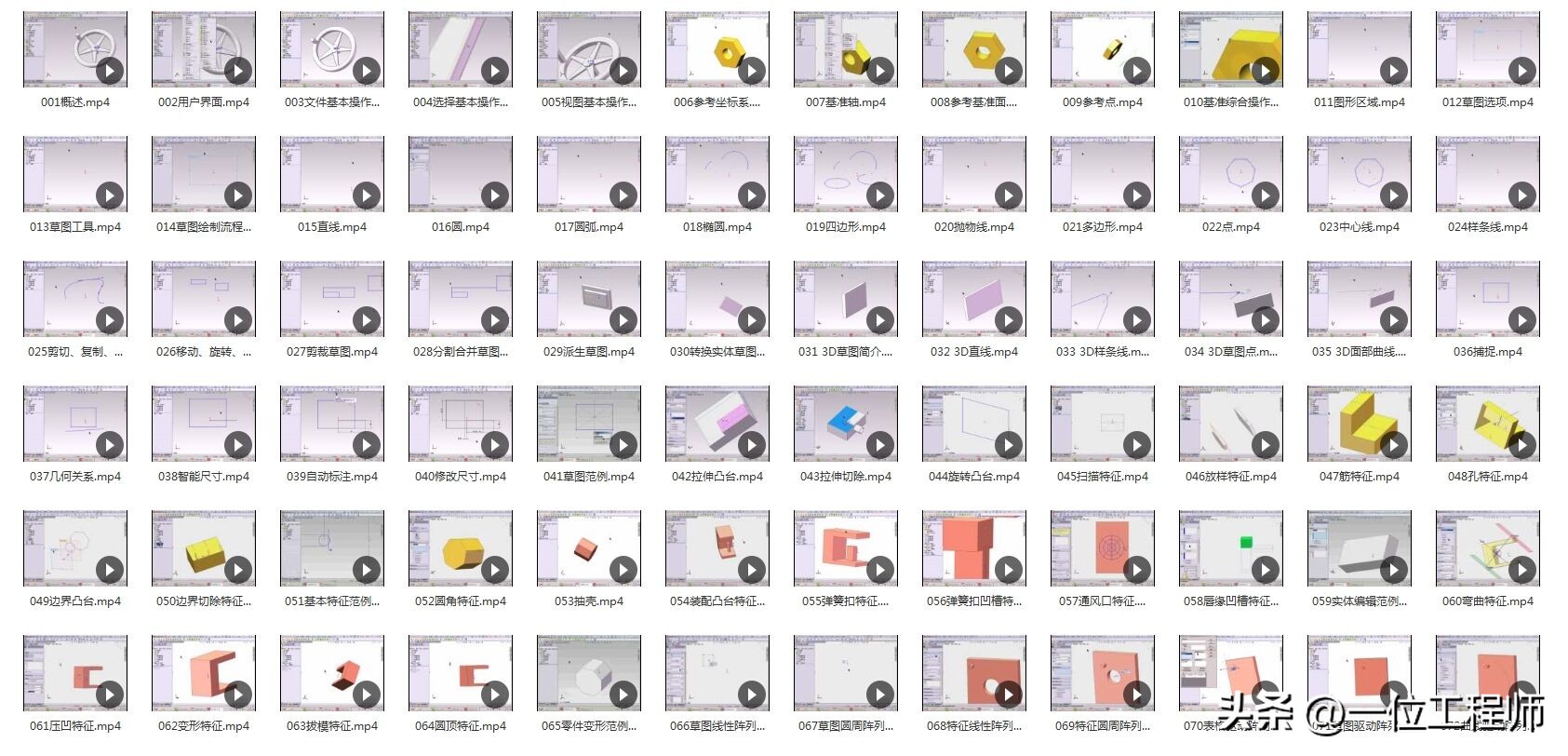

视频教程类, 有十余款常用机械设计软件的教程, 其中包含UG各版本的教程, 还有CATIA的教程, 有proe的教程, 有CAD的教程, 也有Adams的教程, 等等基础知识的教程。
