将焊接符号当作工程语言, 它在图纸之上能简洁且清晰地把焊缝的形态、尺寸以及焊接工艺表达出来。为助力大家更优地理解, 我们用心收集了一系列实用的焊接图纸符号的图解示例, 提供给您以供参考学习。接下来 , 使我们一同去探寻这些符号的奥秘。

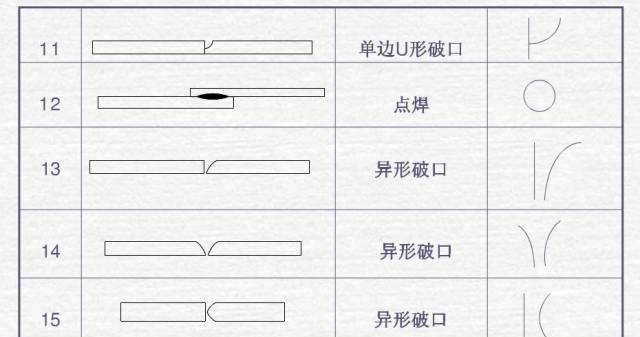

先是, 咱们瞅瞅基本的坡口符号。坡口符号在焊接图纸里头占有着关键的位置 , 它直接关联到焊缝的成型以及质量。经由知晓不一样坡口符号所含的意思以及用法 , 咱们能够更精确地把控住焊接这件工作的要求。

焊接图纸符号标注详解

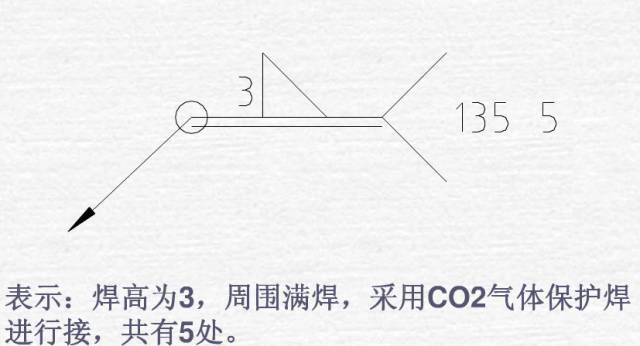

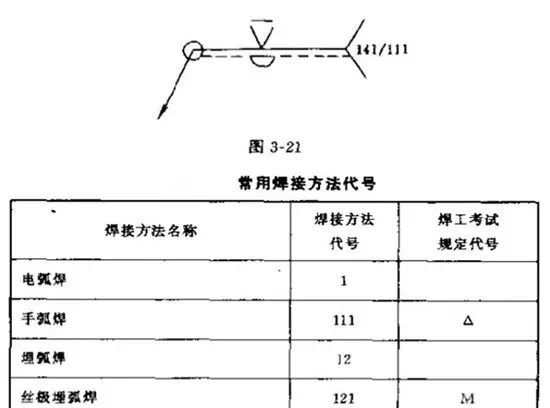

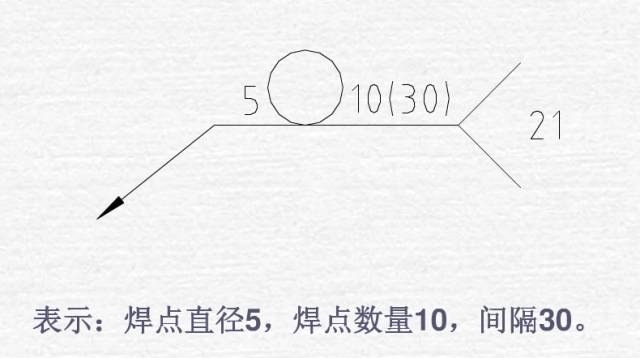

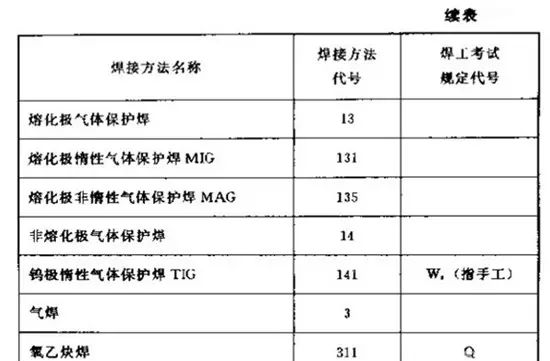

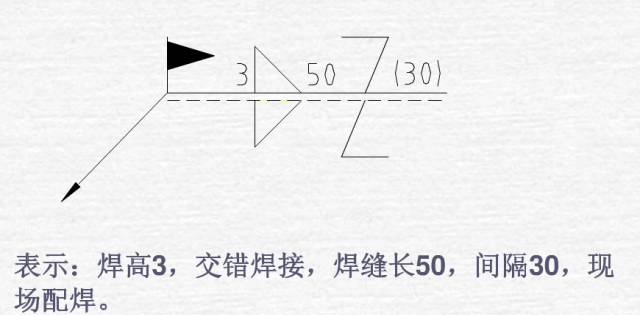

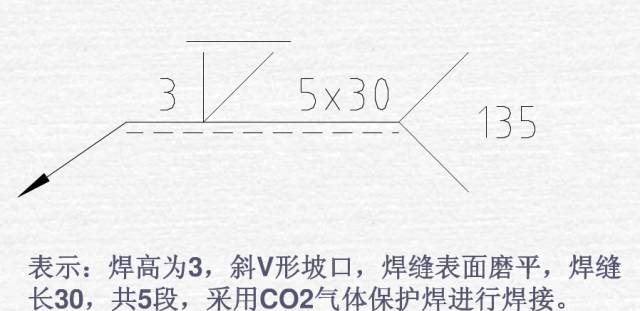

焊接结构图样里, 焊接方法的标注依照国家标准 -85规定, 采取阿拉伯数字来表示, 且放置在指引线尾部。常见的焊接方法代号详细情况可见表3 – 9。要是遇见是复合焊接方法, 能够用“/”予以分隔, 左边代表正面对应盖面的焊法, 右边表示背面对应打底的焊法。举例来说, V形焊缝先是以钨极氢弧焊当作打底, 接着用手工电弧焊开展盖面, 它的标注就是141/111。

焊接图纸符号标注详解_焊接符号图解示例_焊接点符号

另外, 焊缝符号跟焊接方法代号进行综合标注的示例就如同图3-21所呈现的那样。这个图所描绘的是V形坡口对接的焊缝, 它的背面运用封底焊的方式, 然而正面的焊缝要维持表面处于齐平的状态。具体的焊接流程是: 打底焊选择手工钨极氮弧焊当作方式, 而盖面焊以及封底焊采用手工电弧焊来实施。

钢结构焊接符号详解

钢结构焊接符号的绘制, 是要遵循国家标准GB324一1988《焊缝代号》的, 这一标准里涵盖了多种建筑结构当中的焊接需求, 并且和建筑学科联系紧密, 密切且直接地关联着。在钢结构焊接符号进行标注的这个过程当中, 常常会碰到建筑符号、型钢符号、螺栓符号以及铆钉符号等, 这些符号共同组成了钢结构焊接符号充实的内涵, 使其内涵变得丰富饱满。接下来, 我们会深入地去探讨钢结构焊缝符号的表示方法以及和其相互关联的相关规范, 对这些内容进行细致深入的探究。

焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条是实线, 另一条是虚线, 这两条线都属于细线。基准线的虚线能够画在实线上方, 也能够画在实线下方, 一般是跟图样的标题栏保持平行的, 不过在特殊情形当中可以跟它垂直。要是焊缝处于接头的箭头那一侧, 那么基本符号就要标注在基准线的实线一侧；要是处于非箭头那一侧, 那就标注在虚线一侧。对于双面对称焊缝而言, 基准线可以省去虚线。箭头线跟焊缝的位置没有特别的要求, 但是在标注单边形焊缝的时候, 要指向带有坡口的一侧工件。基本符号、补充符号跟基准线相交或者相切, 和基准线重合的线段以粗实线表示, 焊缝的基本符号、辅助符号以及补充符号, 除了尾部符号外边, 均是粗实线, 尺寸数字原则上同样亦是粗实线, 然而尾部符号是细实线, 主要用来标注焊接工艺以及方法, 在同一图形之上, 当焊缝形式、断面尺寸以及辅助要求全都相同时, 只需在一处标注焊缝的符号以及尺寸, 并且加注“相同焊缝的符号”, 此符号为3/4圆弧, 画在引出线的转折之处。倘若于同一个图形之上存在数种相同型号的焊缝, 那么能够开展分类编号, 之后将其标注于尾部符号的内部, 编号运用A、B、C这样的形式, 在同一类别的焊缝当中同样能够挑选一处来予以标注。

焊接图纸符号标注详解_焊接点符号_焊接符号图解示例

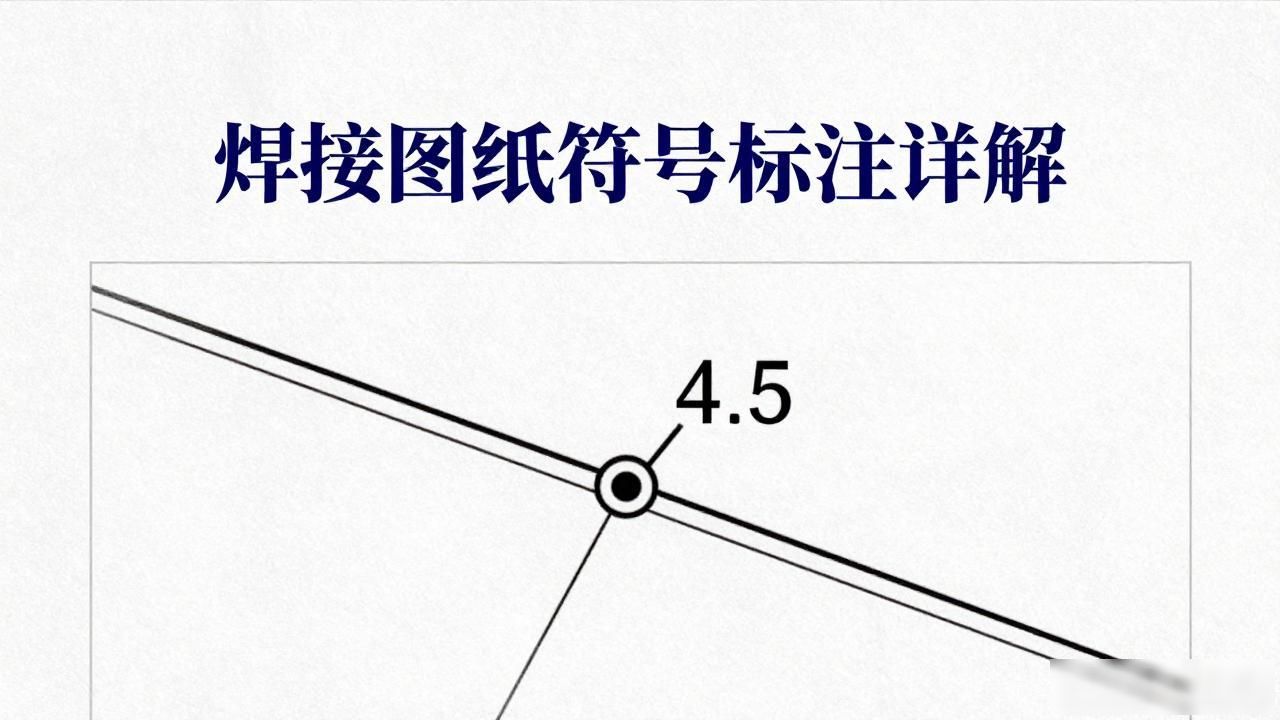

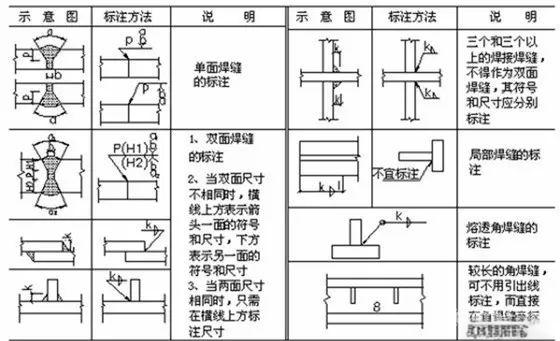

熔透角焊缝的符号, 要依照图1 – 38所示的那种方式来进行标注, 其符号是一个涂黑的圆圈, 得画在引出线的转折地方。对于较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝, 不用在引出线上标注, 而是直接在角焊缝旁边标注焊缝尺寸值K。当连接长度内只是局部区段有焊缝时, 要按照图1 – 40所示那样标注。其中, K代表角焊缝的焊脚尺寸。要是焊缝分布不规则, 除了标注焊缝符号外, 还得在焊缝处添加适当的线条来表示区分。中实线用来表示可见焊缝, 栅线则用于表示不可见焊缝。单面焊带双边不对称坡口焊缝, 用于两个焊件相互焊接时, 引出线的箭头要指向坡口尺寸较大的焊件。围焊缝符号是圆圈, 用于环绕工作件周围的围焊缝, 标注在引出线的转折处, 同时注明焊角尺寸K。三个或三个以上焊件相互焊接时, 焊缝不能按双面焊缝标注。每个焊缝的符号和尺寸都要分别标注。施工现场进行的焊接工作, 其焊缝要特别标注“现场焊缝”符号。这个符号是那种让人弄成通体黑色的三角形样子的旗号, 特意绘制在引出线发生转折的地方, 其目的在于起到区分的作用。在两个相互进行焊接操作的焊件当中, 要是存在这样一种情况, 也就是仅有其中一个焊件带有坡口, 比如说呈现出单面V形坡口这种形式, 那么引出线的箭头所指向的方向就应该是那个带有坡口的焊件。
