最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

需要先晓得焊接符号以及标注的定义, 才能够更妥善地去使用它首先要知道在网上曾广泛传播的, 那焊接符号教程是依照GB/T324 – 1988焊接符号表示方法来做的, 可如今国标已然升级为GB/T 324 – 2008焊缝符号表示法了, 像下面所呈现的这样。

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

焊缝标注主要采用符号标注法, 在有必要的情况下允许以图示法予以辅助。比如说, 用连续或者断续的粗线去表示连续或者断续焊缝；在有需要的时候绘制焊缝局部剖视图亦或是放大图来展现焊缝剖面形状；用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中焊缝基本符号跟指引线形成了焊缝的基本要素, 这属于一定要标注的内容。

除掉焊缝基本要素之外, 于必要的时候, 还应当去加注别的辅助要素, 例如辅助符号, 补加符号, 焊缝尺寸符号以及焊接工艺等方面的内容。

3、焊接符号及标准

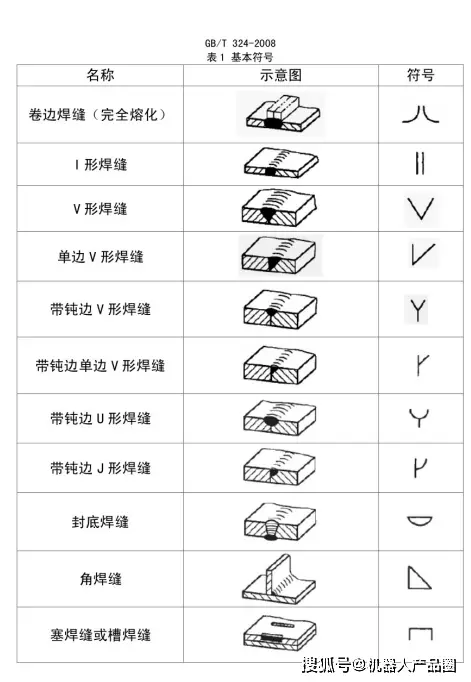

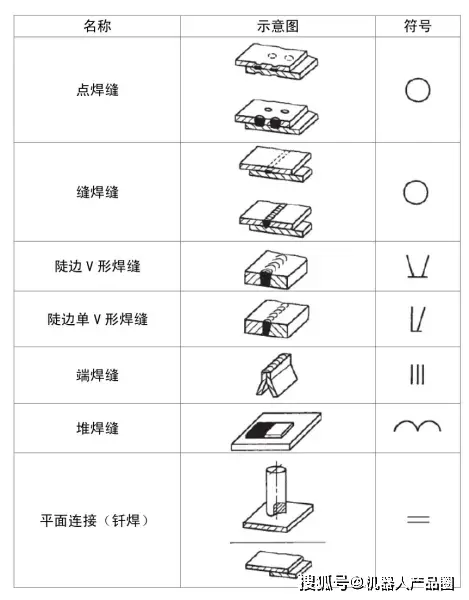

（1）焊缝基本符号属于表示焊缝横断面形状的符号, 其数量共有20个但以前仅有13个, 具体可详见GB/T 324 – 2008焊缝符号表示法, 举例如下: 。

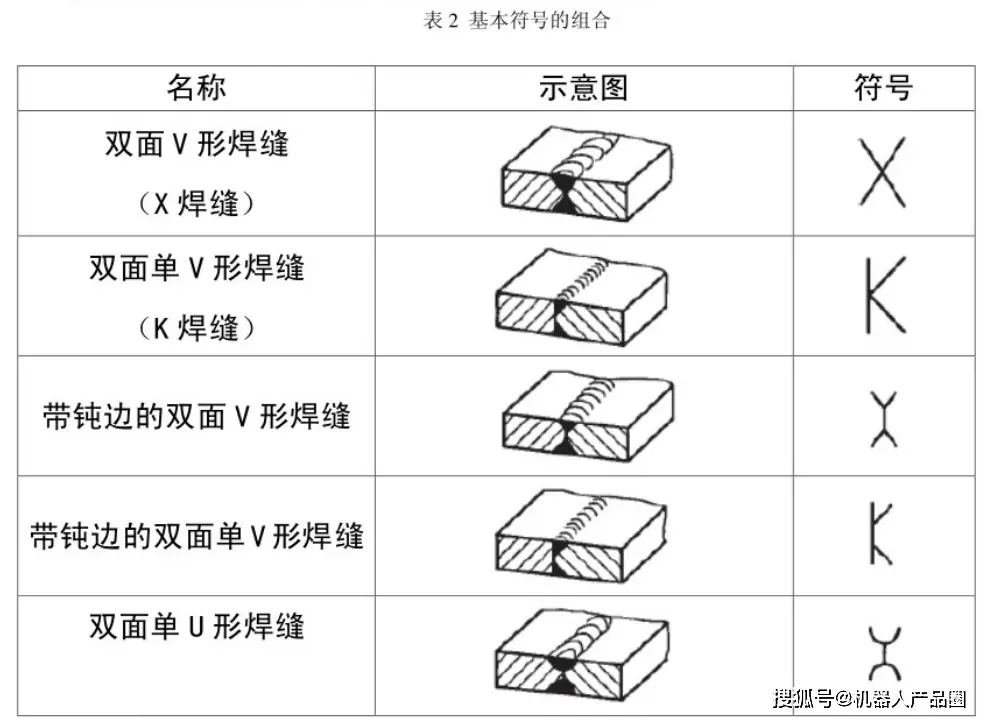

（2）组合基本符号时, 在标注双面焊焊缝或者说接头的状况下, 基本符号能够采取组合运用的方式, 这是新增的情况, 并且不再具备辅助符号了。

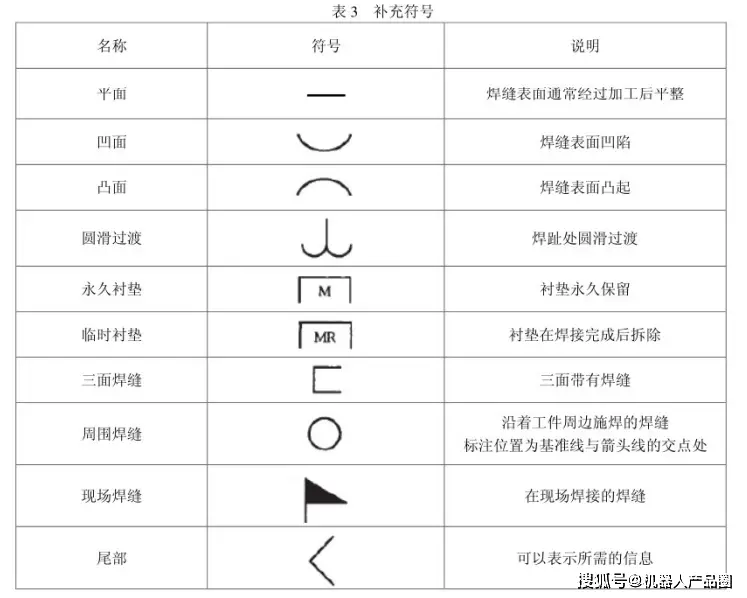

（3）补充符号, 被用于补充说明, 有关焊缝或接头的某些特征, 像表面形状、衬垫、焊缝分布、施焊地点等。以往仅有5个补充符号。

4、指引线

（1）指引线由箭头线和基准线（实线和虚线）组成

（2）箭头线：

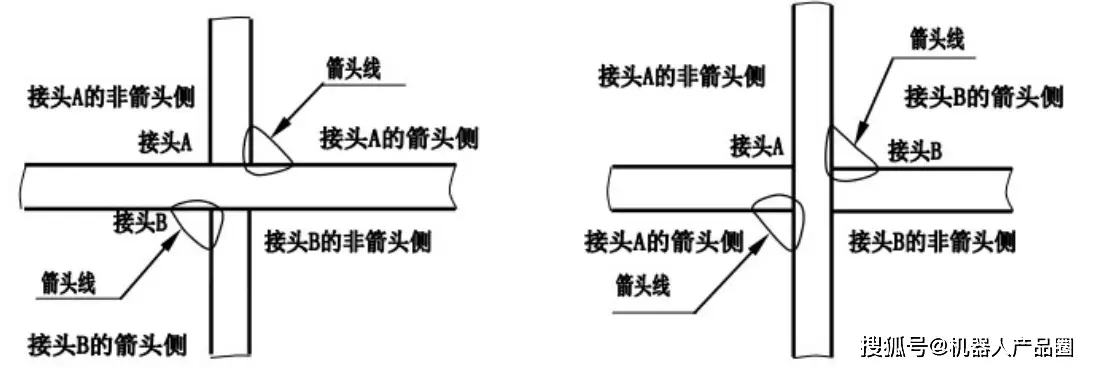

朝直接被箭头所指的那个接头的一边, 就是所谓的“接头的箭头侧” , 而跟它处于相反方向、相对而言的那一边, 即为 “接头的非箭头侧”。

（3）基准线通常应当跟图样的底边保持平行, 在有必要的情况下, 也能够与底边形成垂直。

实线和虚线的位置可根据需要互换。

基本符号与基准线的相对位置

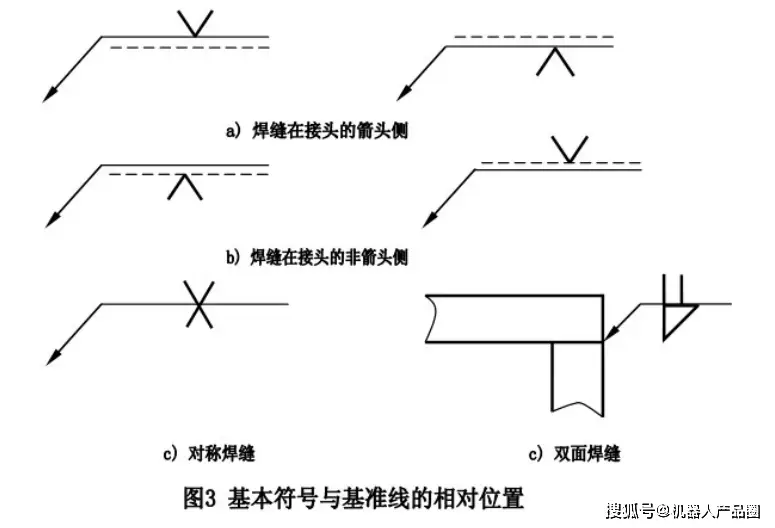

当基本符号处于实线那一侧的时候, 这意味着焊缝是在箭头所指的那一侧, 要去参见图3a)。

当基本符号处于虚线那一侧的时候, 这意味着焊缝处于不是箭头所指的那一侧, 去查看一下图3b)！

——对称焊缝允许省略虚线， 参见图 3c)；

当所处情形为明确焊缝分布位置那般, 一些呈现成双面对称状态的焊缝, 是能够省略掉虚线的, 这可去参见图3d)。

（4）必要时，可以在焊缝符号中标注尺寸。如下图：

标注规则

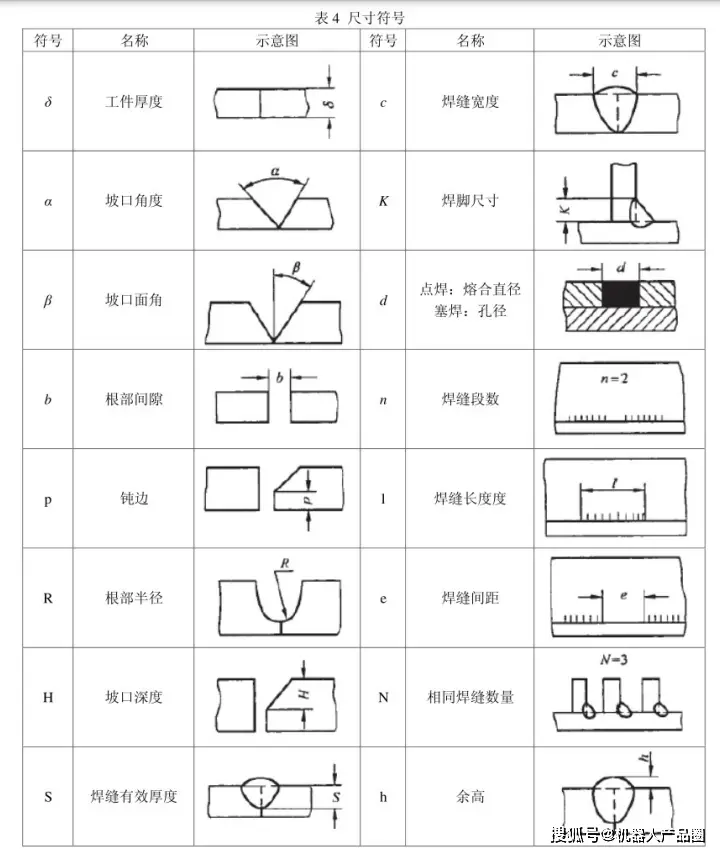

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

——坡口角度被标注在基本符号的上侧或者下侧, 坡口面角也被标注在基本符号的上侧或者下侧, 根部间隙同样被标注在基本符号的上侧或者下侧。

——相同焊缝数标注在尾部；

当存在很多的尺寸时, 这些尺寸不容易分辨清晰, 在这种情况下, 可以朝着尺寸数据位置的前方, 去标注对应相应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

确定焊缝位置的尺寸, 不在焊缝符号那里标注, 而是要把它标注在图样之上。

若于基本符号右边, 不存在任意尺寸标注情况, 并且也没有其他相关说明, 那么这就是说, 焊缝对于工件纵展方向而言具备长度连续特性。

在基本符号的左侧, 不存在任何尺寸标注, 并且也没有其他说明, 这种情况下, 意味着对接焊缝应当完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

图示对接接头周边焊缝, 焊条电弧焊（111）于非箭头侧实施打底操作, 其表面需保持齐平状态, 埋弧焊（12）所施焊而成的V形焊缝位于箭头侧, 该焊缝表面同样要求达到齐平标准。

进行标注的情况为, 焊缝采用了多种焊接方法, 或者对焊接方法有着特殊要求的时候才标注, 一般情形下是不进行标注的。

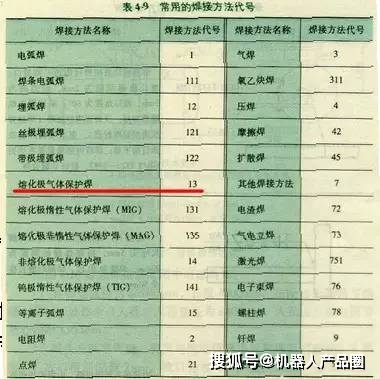

代号, 是常见焊接方法的那种, 要具体去参考GB 5185 – 1985, 那是关于金属焊接及钎焊方法在图样上的表示的代号, 有此说明。

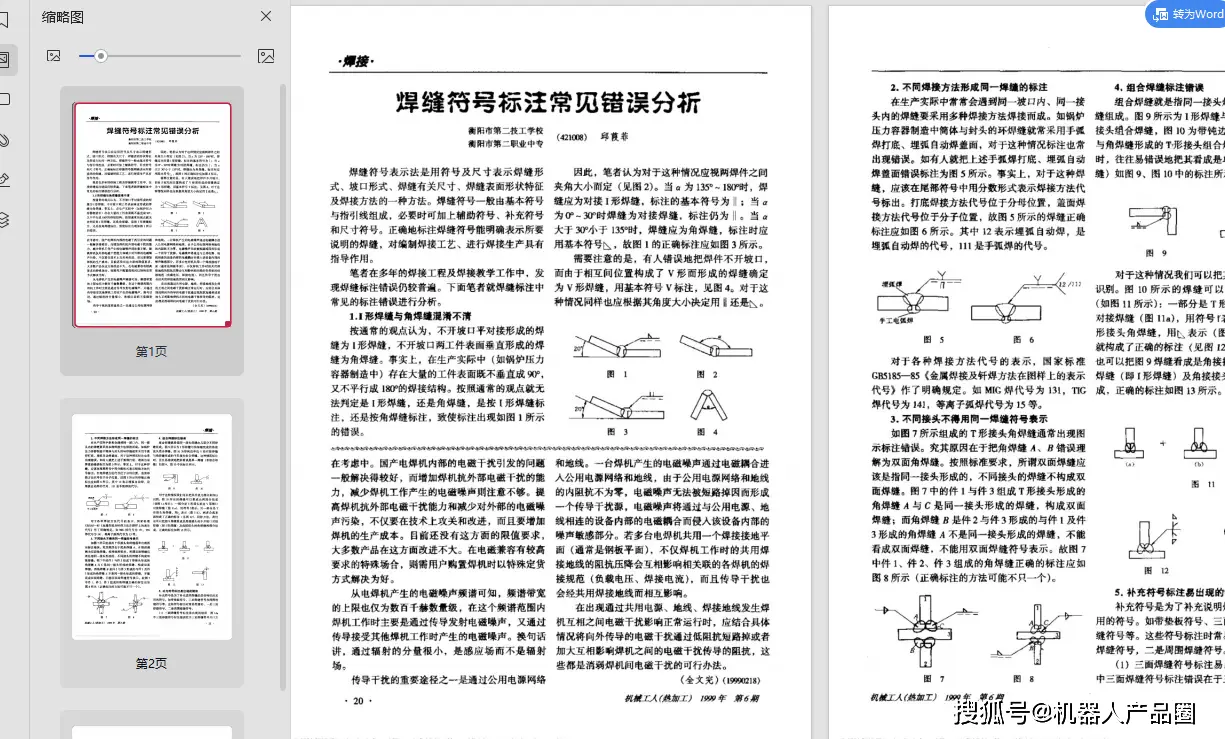

详细资料可以参考附件中的文件

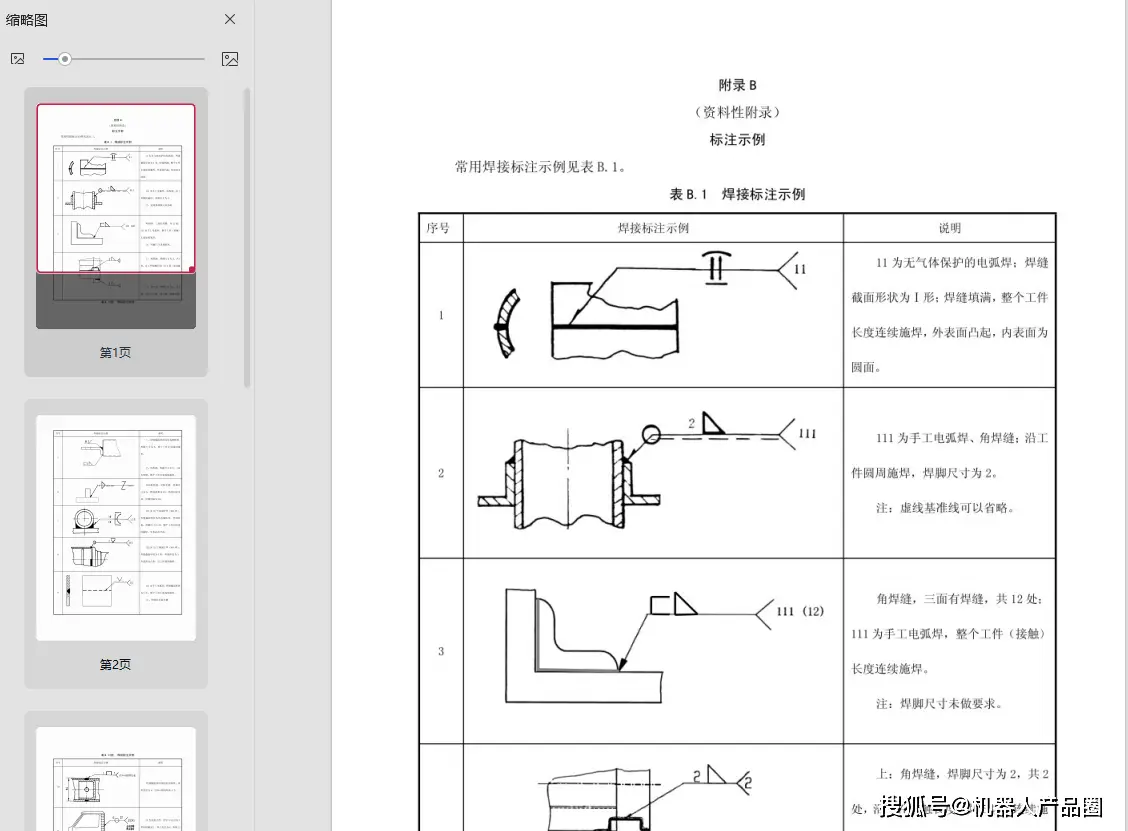

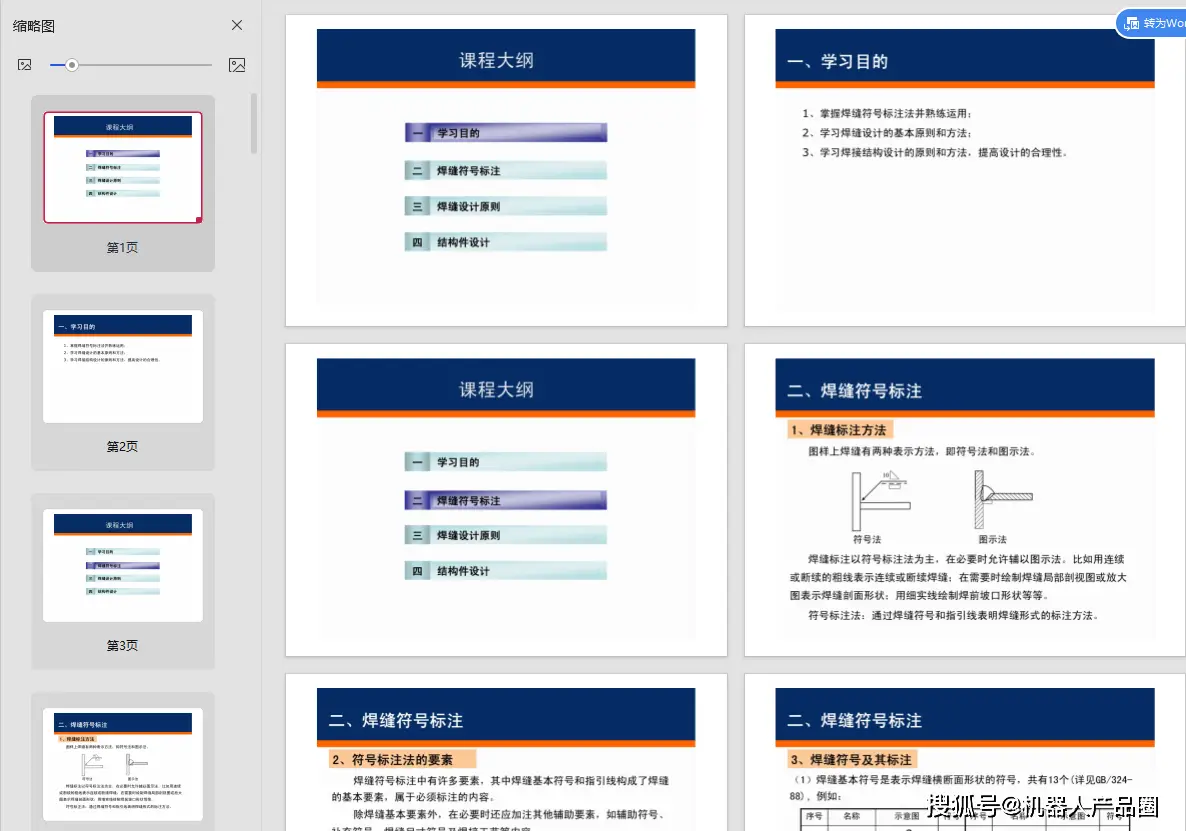

附件汇总：
