看不懂图纸？那是你不知道焊接符号 焊接符号标注步骤及方法详解

进行机械绘图之际, 常常会碰到要开展焊接的情形, 焊接符号能够针对焊接进程予以详尽的指引, 它能够以简洁清晰的形式于图纸之上告知我们焊接的形态, 各个图形的尺寸以及焊接的方法等等, 接下来, 小编为大伙整理了焊接符号的大全以及其标注的法子, 用以供学习参考。

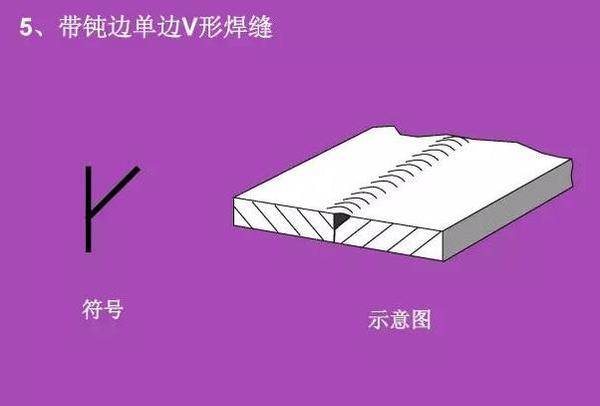

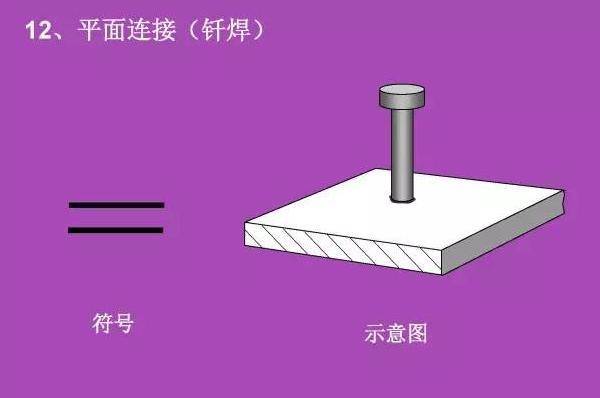

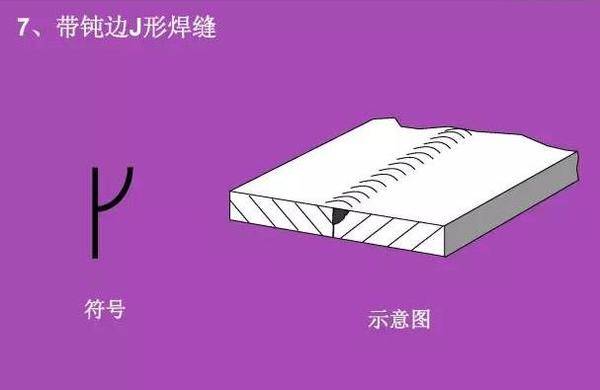

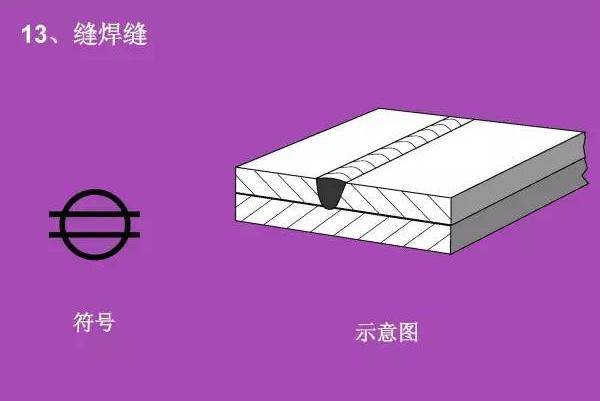

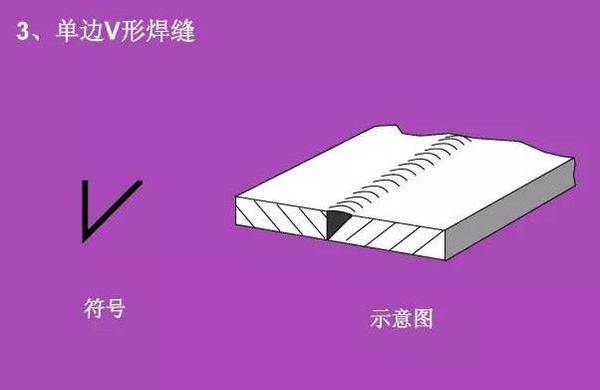

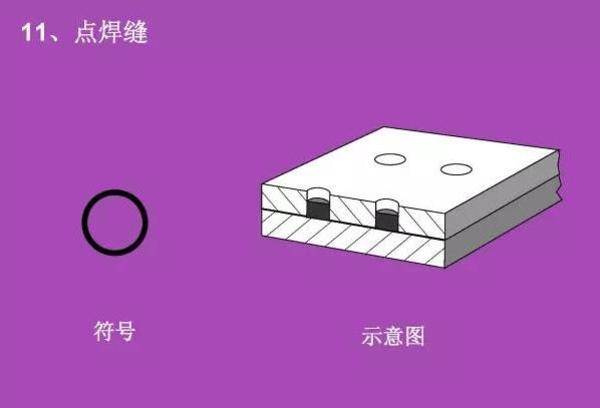

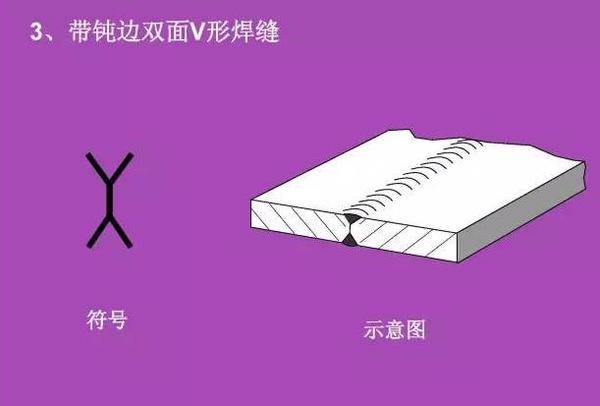

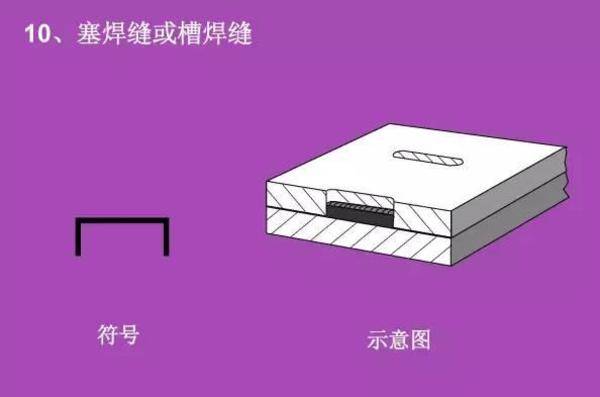

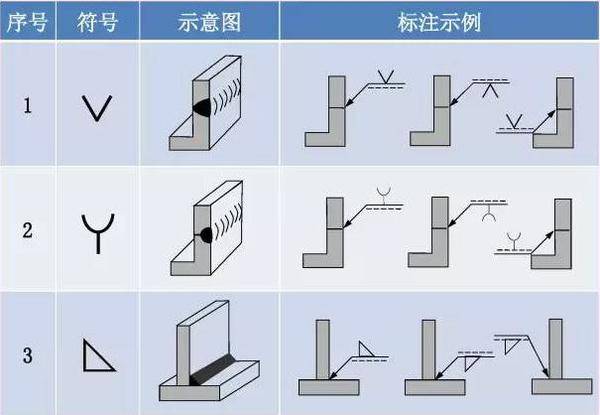

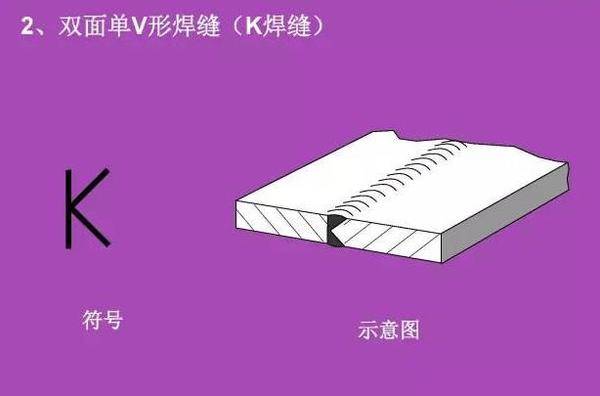

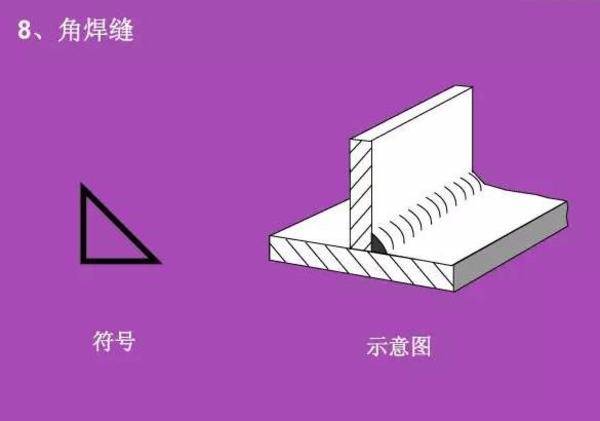

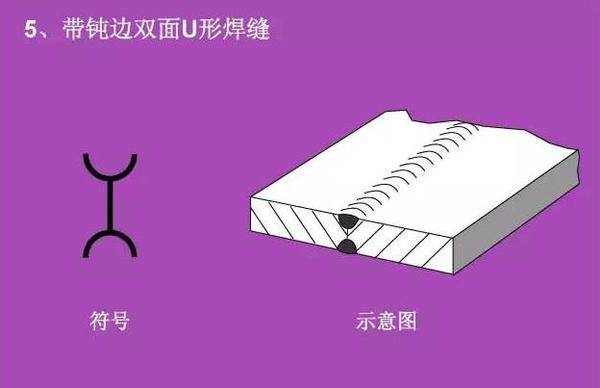

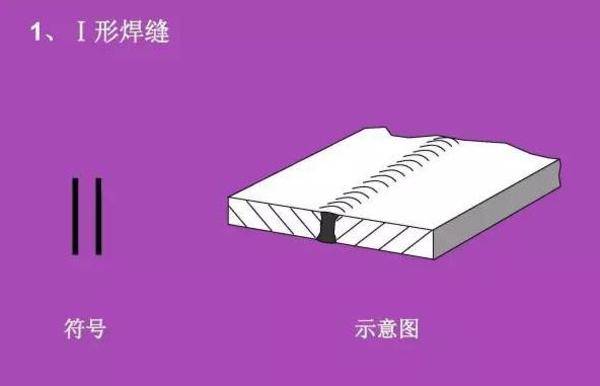

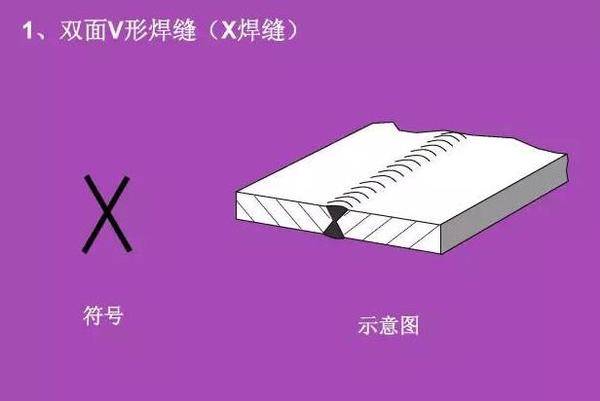

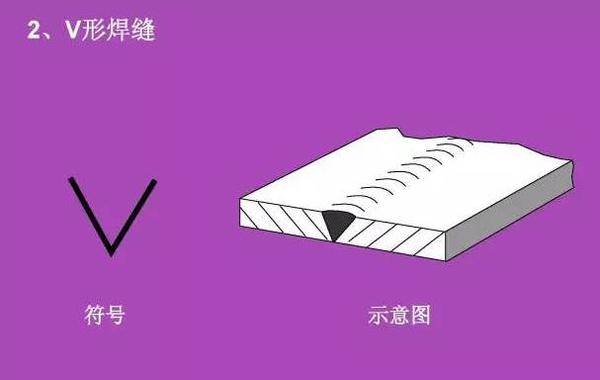

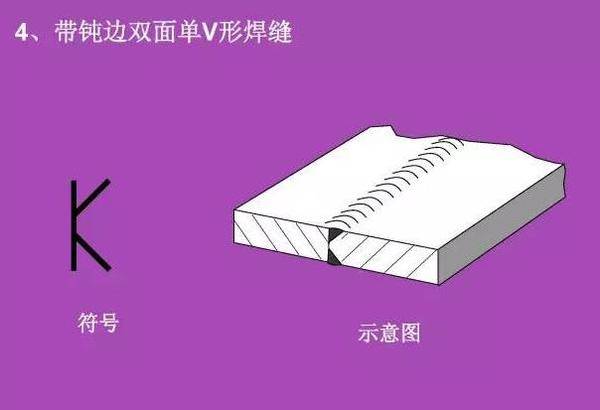

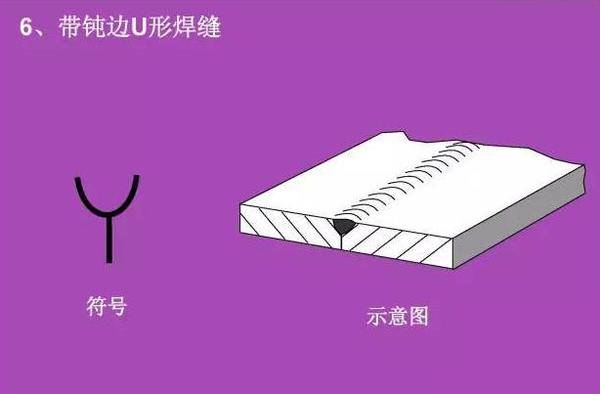

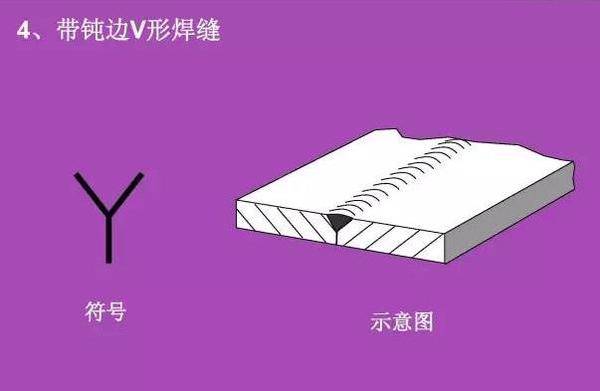

一、基本符号

焊接符号涵盖基本符号、辅助符号、补充符号、指引线以及焊接尺寸等部分, 当针对焊接横截面的形状、线宽等予以标注时, 标注字符高度通常是1/10, 下面呈现的是焊接基本符号。

二、基本符号的组合

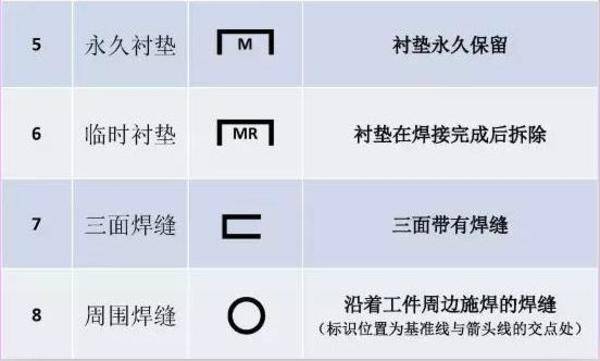

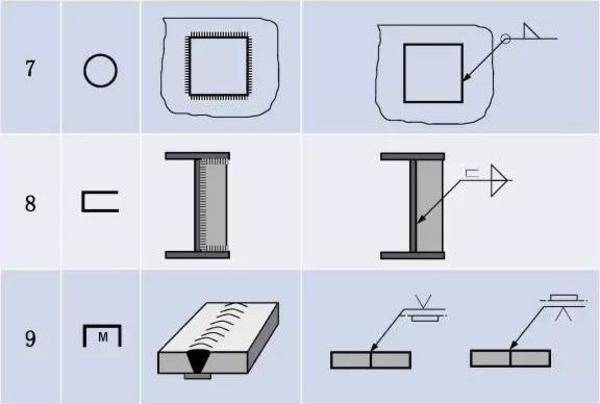

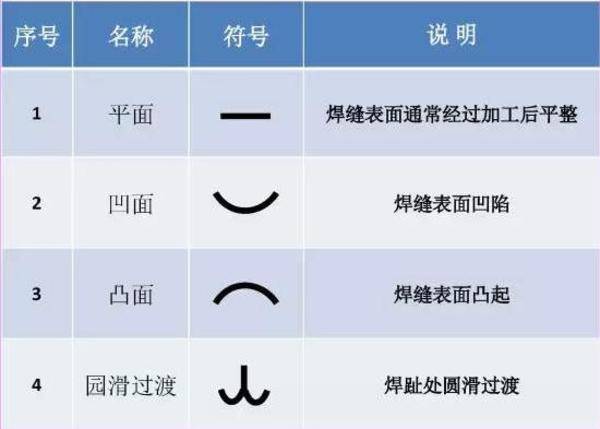

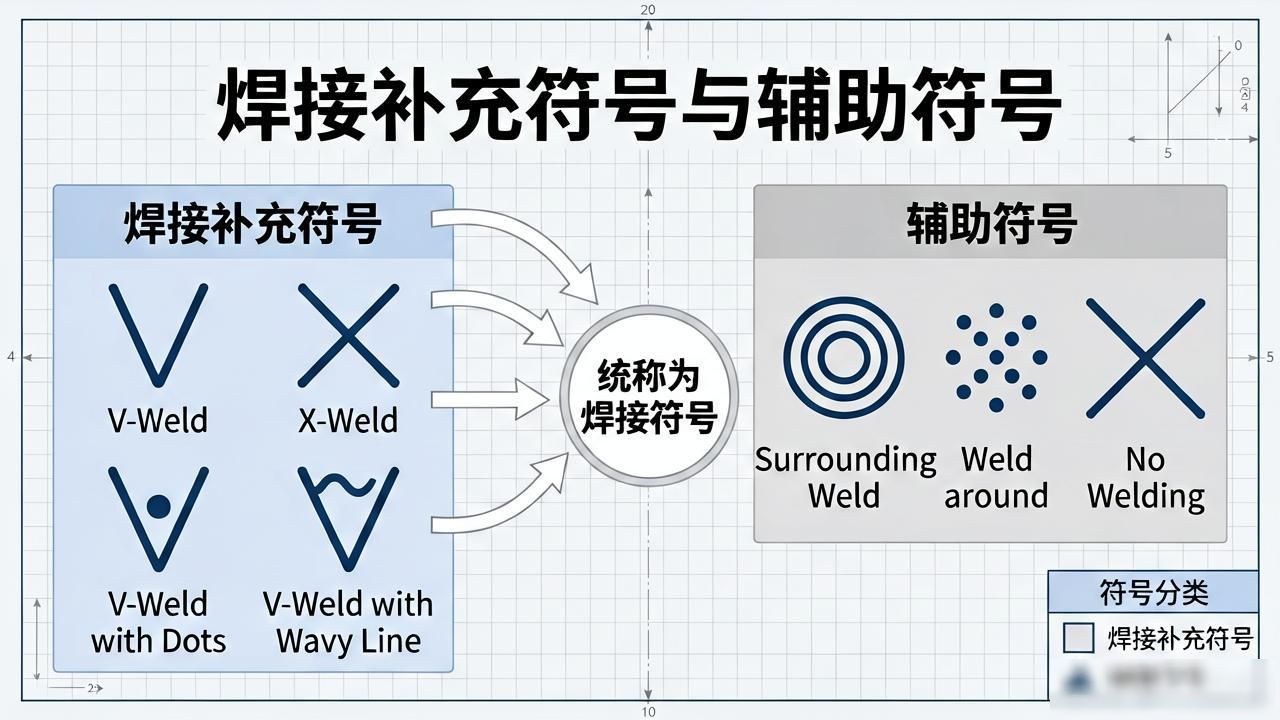

三、补充符号

表示焊接形状的符号是焊接补充符号, 体现焊接范围等特征的符号是辅助符号, 这两种符号统称焊接补充和辅助符号。

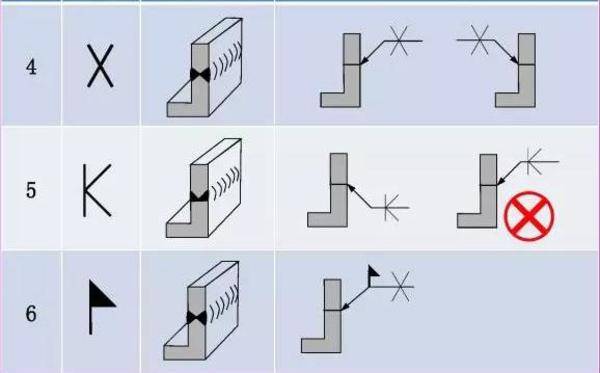

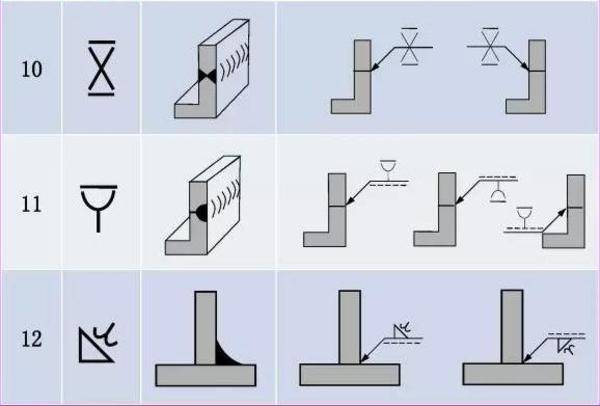

四、基本符号和指引线位置规定

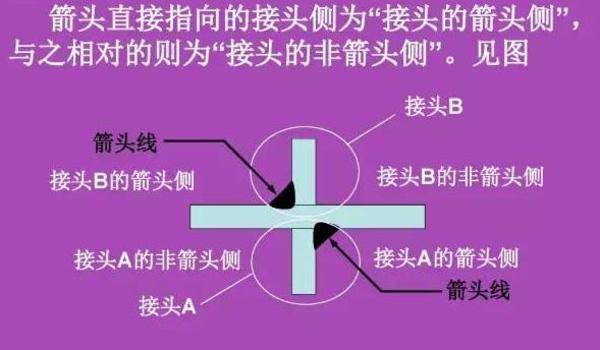

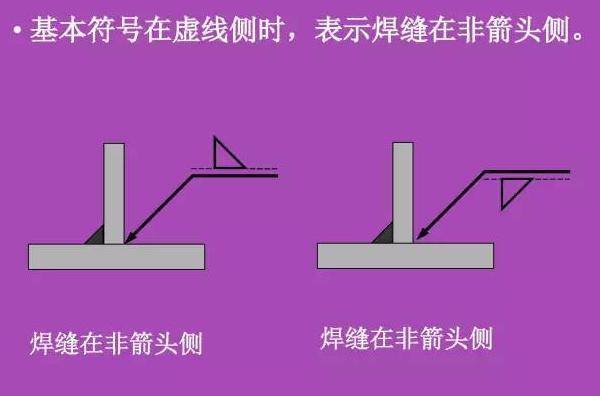

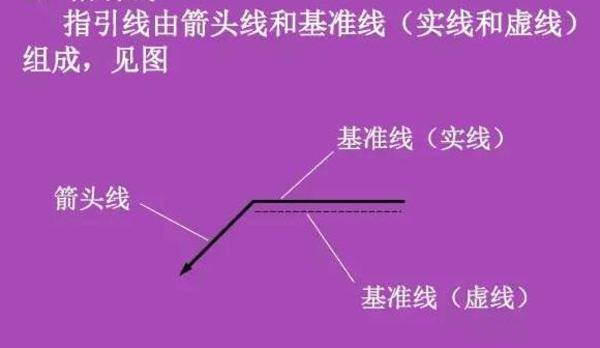

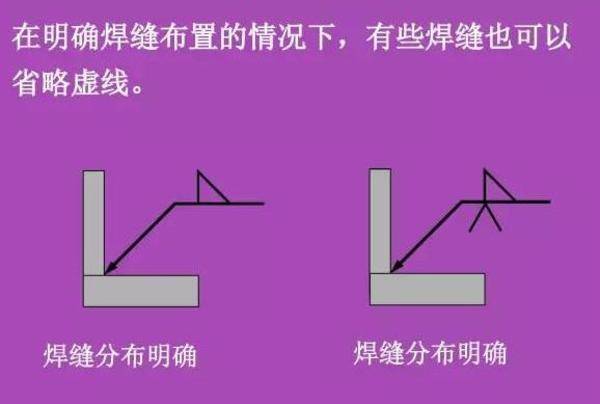

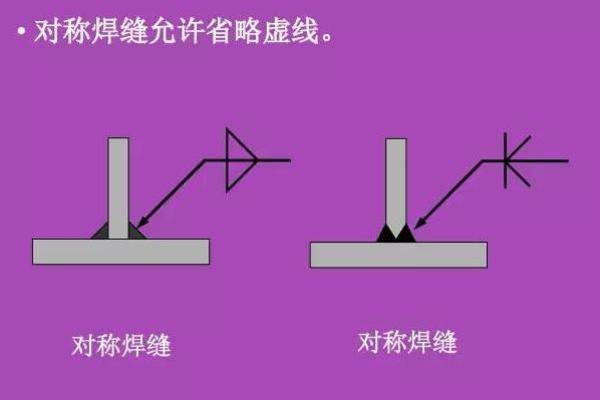

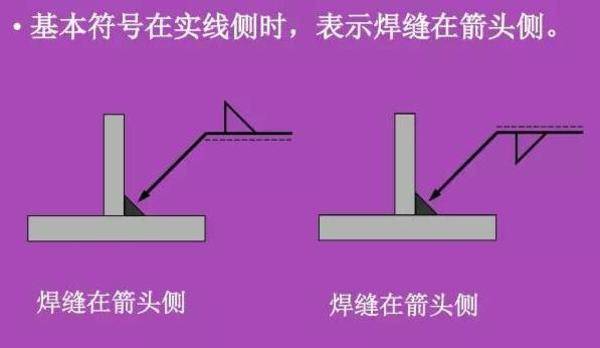

焊缝符号里, 基本符号以及指引线成了关键的一部分。焊缝位置往往是依据基本符号与指引线间的相对位置来确定的。这里涵盖了箭头线的位置, 还有基准线的位置, 包含基本符号的位置等, 接下来我们瞧瞧具体的位置图解。

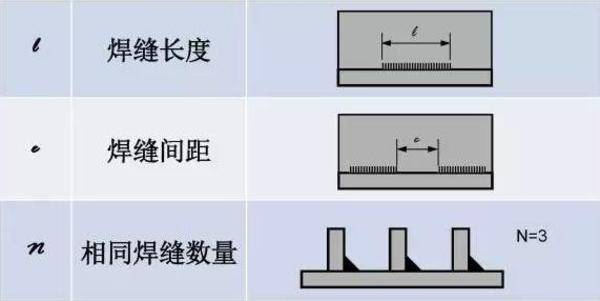

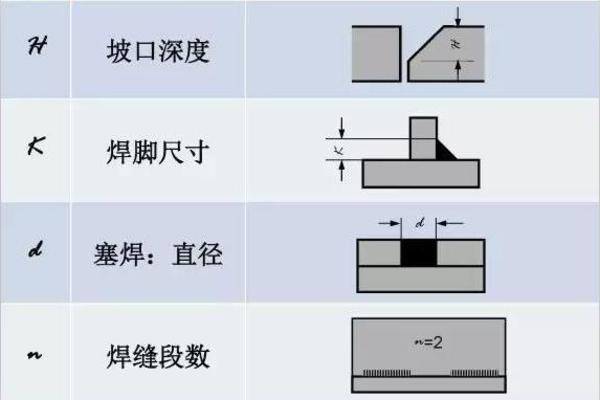

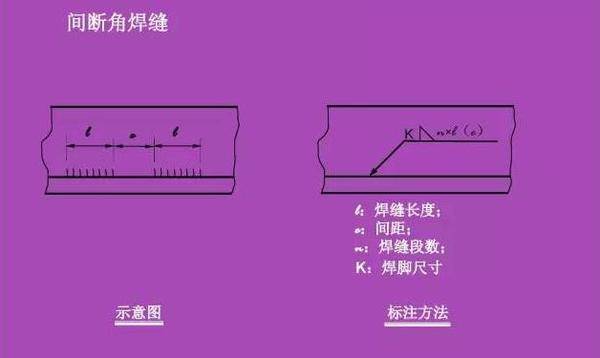

五、尺寸和标注

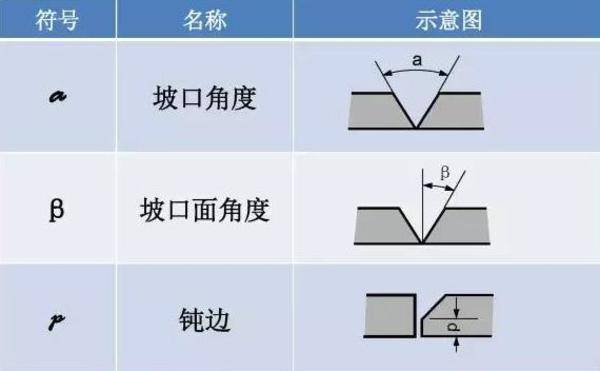

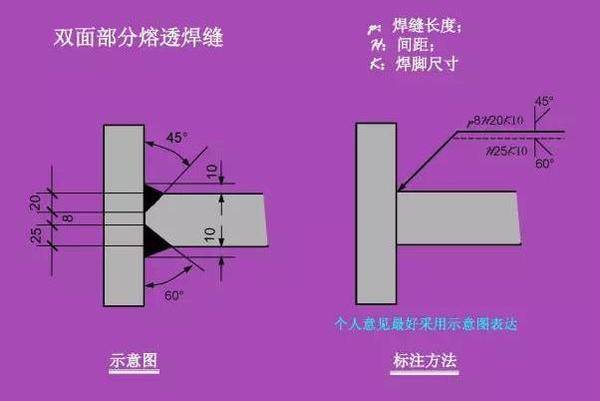

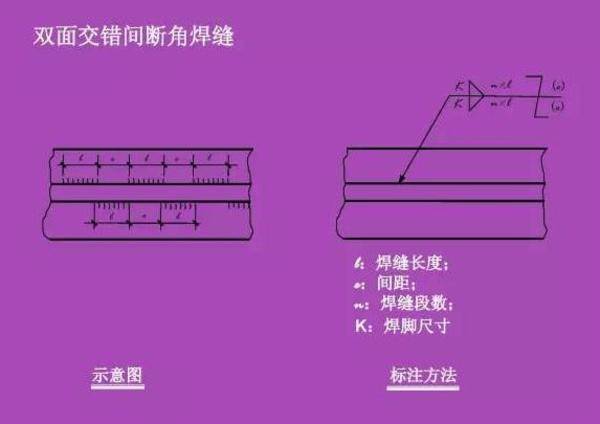

要是处于必要的时段, 我们能够于焊接符号里标记尺寸, 像焊高、坡口角度之类的。要是标记太过繁杂不容易明白, 能够运用示意图进行标记。

六、焊缝符号应用示例

七、其他应用示例

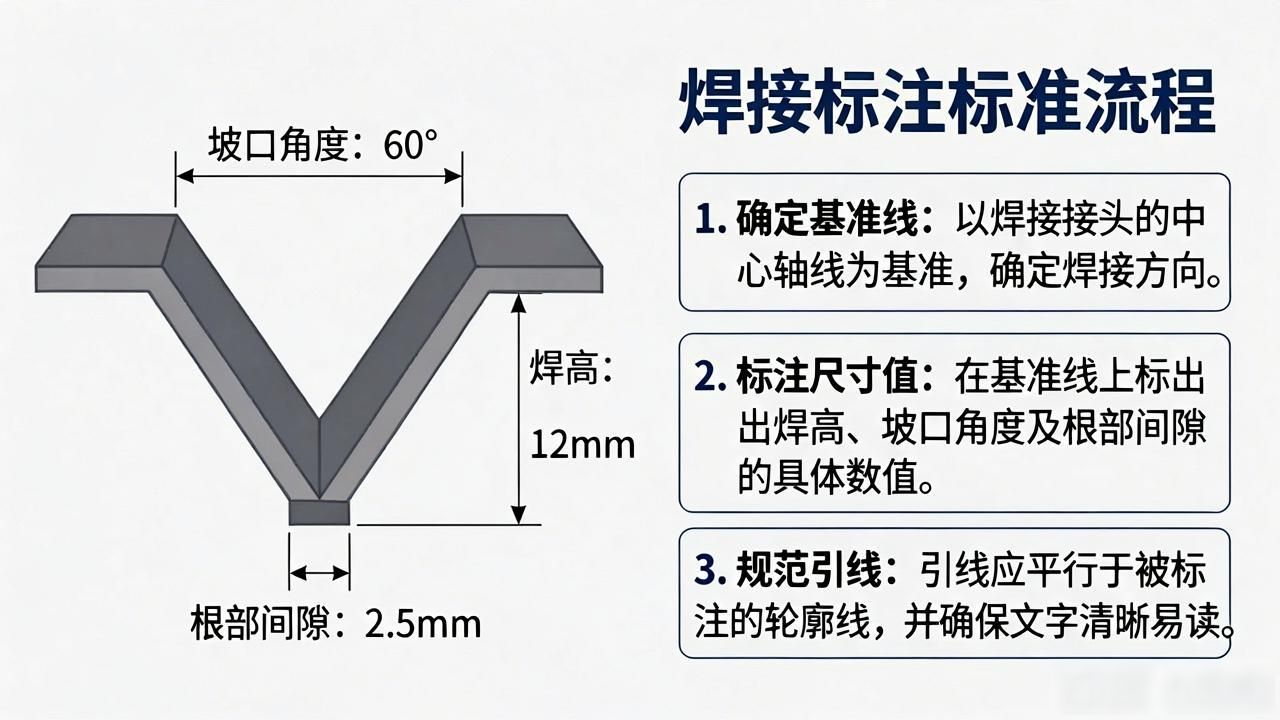

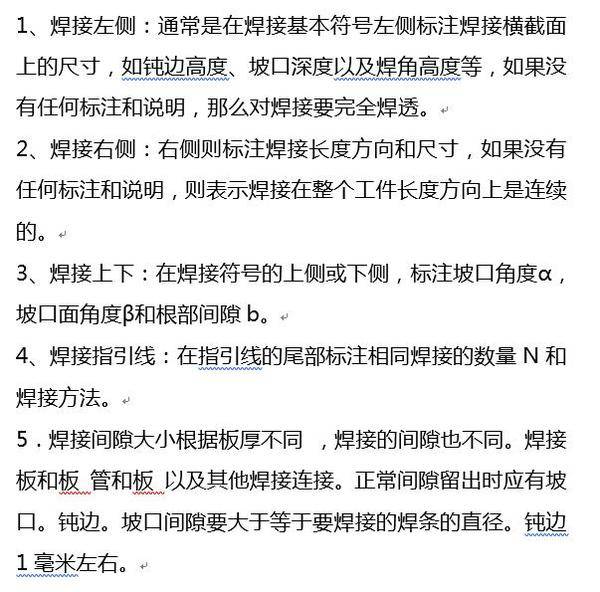

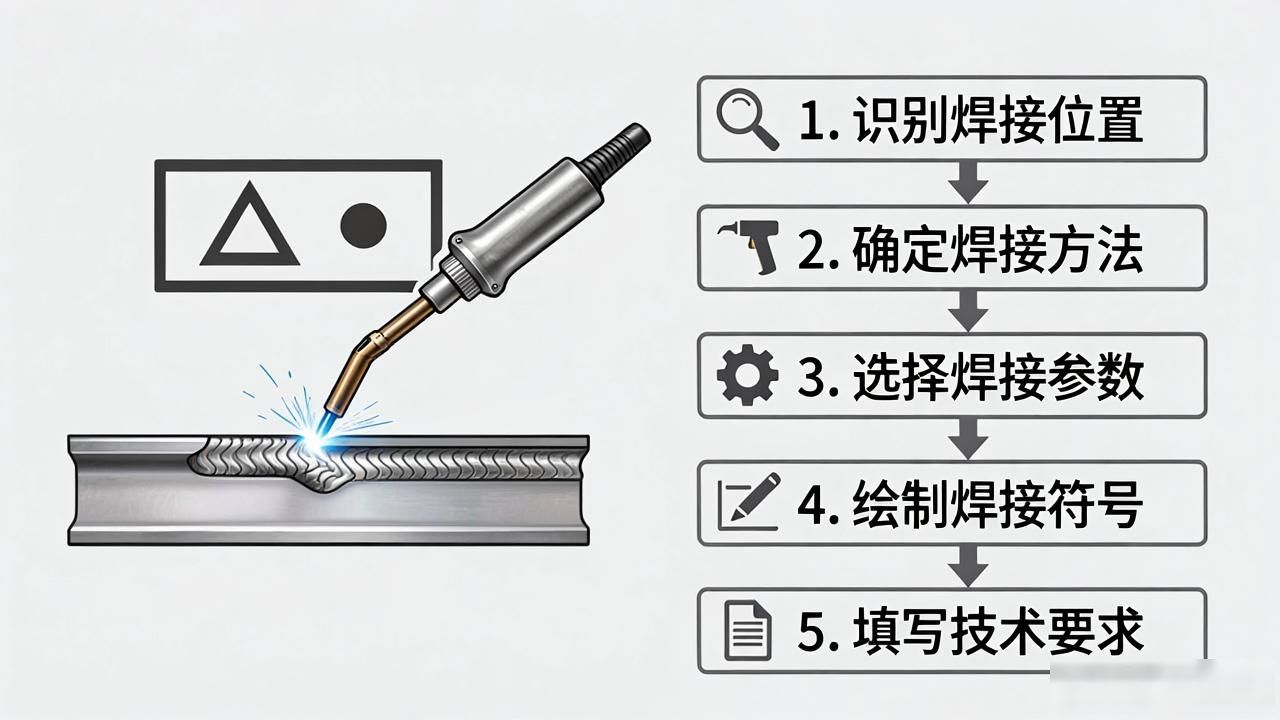

八、焊接符号标注方法说明
