焊接专业必须掌握的基础知识

材料连接里身为关键工艺的焊接, 于现代工业当中应用范围十分广泛, 无论机械制造领域, 还是建筑施工领域, 又或者航空航天等领域, 焊接技术都有着无法替代的作用, 以下将按照焊接原理方面, 工艺方面, 材料方面, 设备方面以及安全等多个方面, 系统地去阐述焊接专业必定要掌握的基础知识！

一、焊接基本概念

焊接定义

焊接是一种加工方法, 它通过加热、加压, 或者两者同时使用, 还会使用或不使用填充材料, 让两个或多个分离的金属工件之间形成原子间结合, 进而连接成一个整体。在这个过程里, 借助外部能量, 打破金属原子间原本的束缚, 促使它们在新的位置相互靠近, 并且形成稳定化学键, 以此实现永久性连接。

焊接分类

熔焊, 乃通过局部加热, 致使焊件连接部位进入熔化状态, 于不加压力的情形之下, 充填金属, 抑或不充填金属, 并与母材相互熔合, 进而形成为焊缝, 伴随冷却凝固而就达成连通。比如说电弧焊, 以电弧用作热源, 此乃应用范畴广阔之熔焊方式, 涵盖手工电弧焊, 也就是 SMAW, 以及气体保护钨极电弧焊, 即 GTAW, 还有气体保护金属极电弧焊, 便是 GMAW, 另外存在气焊, 借助可燃气体跟助燃气体混合燃烧所产生的火焰充作热源, 再有激光焊, 以具备高能量密度的激光束当作热源, 更有等离子焊, 利用等离子弧充当热源。

压焊, 乃是焊接过程里, 会对焊件施加压力, 此种压力施加时或者加热, 或者不加热, 借此让焊件产生塑性变形, 经由原子间的扩散以及再结晶达成连接。比如说电阻焊, 它是借助电极施加压力, 凭着电流通过接头接触面以及邻近区域所产生的电阻热来加热；还有摩擦焊, 它利用焊件接触端面相对旋转运动产生的摩擦热；另外扩散焊, 是在一定的温度与压强下, 让待焊表面互相接触, 依靠原子扩散达成连接。

钎焊是这样一种焊接方式, 它采用比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、低于母材熔点的温度, 借助液态钎料去润湿母材, 填充接头间隙并且与母材相互扩散从而实现连接, 它被分为软钎焊，像锡焊, 其钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源的类型有多种, 焊接的热源是多样的, 其中电弧热具备一个条件, 那就是能量集中, 借助它能够快速地对焊件的局部进行加热；电阻热是这样产生的, 电流通过电阻进而产生；激光属于高能量密度的热源, 依靠它可可有效地达成快速加热熔化的效果。

需进行热输入的计算, 热输入所依据的公式是Q等于UI除以v , 其中Q代表热输入, 单位是J每cm , U指的是电弧电压, 单位为V , I表示焊接电流, 单位是A , v是焊接速度, 单位是cm每秒。由此可知, 对热输入予以合理控制, 这对于保证焊接质量来讲是极其关键重要的, 要是热输入不恰当, 就会致使焊件出现诸如过热、未焊透等一系列的问题。

温度场呈现分布状态, 焊接之际, 焊件之上各个点的温度, 会随着时间以及空间的变化, 进而形成温度场, 靠近热源中心的地方, 温度是最高的, 其分布受到多种因素的影响, 了解这温度场能够有助于预测焊接热应力、变形以及组织转变。

焊接冶金反应

熔池得以形成, 是在焊接热源发挥作用的情况下, 焊件以及填充金属发生熔化之后所生成的, 熔池的形状、尺寸还有存在的时间, 均会对焊接质量有所影响, 它的形成流程当中, 存在着强烈的热对流现象以及物质传输的情况, 进而致使化学成分还有温度分布呈现出不均匀的态势。

气体跟熔渣有着这样的作用, 焊接时会产生气体, 比如说CO₂、Ar这些, 它们为熔池提供保护可以使得其不被有害气体侵入, 熔渣会覆盖在熔池的表面, 它能够把空气进行隔离, 对熔池起到保护, 还能够用来脱氧, 去除硫, 去除磷以及让焊缝成型得到改善等作用。

焊缝金属会有结晶以及相变情况, 在熔池冷却凝固之际, 焊缝金属会历经结晶以及相变过程。结晶是从熔池边缘朝着中心生长, 这种情况下可能会产生偏析现象。冷却进程里的固态相变产物的组织以及性能, 是由冷却速度、化学成分等因素所决定的, 对焊接工艺参数加以控制, 能够调整结晶以及相变的过程。

焊接缺陷成因

气孔是指、熔池当中的气体由于在凝固之前未能、逸出而残留在焊缝进而形成空穴, 其原因涵盖了、焊接材料受潮以及焊件的问题、清理不干净还有焊接而言那工艺参数存在不当等情况, 这种状况会致使、焊缝强度以及致密性降低呢。

残留在于焊缝的熔渣, 形成了夹渣这种缺陷, 其产生的原因包含焊接电流过小, 层间彻底清理熔渣有所欠缺, 焊条角度不合适等状况, 夹渣会致使焊缝有效横截面积减少, 进而引发应力集中。

裂纹, 属于严重焊接缺陷, 热裂纹, 是在焊缝金属冷却到差不多固相线附近的那个高温区域那儿产生的, 跟低熔点共晶物以及焊接工艺等是有关系的, 冷裂纹, 是在焊接接头冷却到比较低的温度的时候才产生的, 和氢含量、淬硬组织、残余应力是有关联的, 再热裂纹, 是在焊后焊件又一次被加热之际产生的，跟沉淀相析出、晶界强化等存在关联。

存在这样一种情况, 焊缝金属跟母材或者焊缝层间, 没有达成完全熔化结合的状态, 这被叫做未熔合, 其缘由, 是焊接电流过小, 并且速度过快, 同时坡口角度过小等等, 这种状况会对焊缝强度以及密封性二者产生影响。

未焊透, 这是一种焊接状况, 即焊接的时候接头根部没有完全熔合贯通, 多种因素致使其出现, 像焊接电流过小, 速度过快, 坡口角度过小, 钝边过大等情况, 它会使得焊缝承载能力下降, 还会引发应力集中。

三、焊接材料

焊条

分类, 是按照药皮性质来区分的, 可分为酸性焊条以及碱性焊条。酸性焊条的药皮当中, 含有大量的酸性氧化物, 这种焊条的电弧十分稳定, 飞溅较少, 脱渣较为容易, 对杂质的敏感性比较低, 适用于一般低碳钢以及低合金钢的焊接, 就像E4303这类；碱性焊条的药皮里, 含有大量的碱性氧化物以及萤石, 其脱硫、脱磷的能力很强, 焊缝的力学性能良好, 抗裂性比较强, 不过电弧稳定性较差, 对杂质比较敏感。它常常被用于重要低合金钢以及合金钢的焊接, 比如E5015。

牌号解读, 拿E6010来说, “E”代表焊条, “60”意味着熔敷金属最小抗拉强度是60（大约）, “1”表示适用于全位置焊接, “0”表示药皮类型以及电流种类（高纤维素钠型药皮, 直流反接）。

焊丝与焊剂

实心焊丝, 像ER70S – 6这种, 其中“ER”所代表的是实芯焊丝, “70”代表的是熔敷金属的最小抗拉强度为70（大约）, “S”代表的是焊丝, “6”代表的是化学成分分类代号, 它被用于碳钢以及低合金钢的气体保护焊。

药芯焊丝, 像E71T – 1这种, 其中“E”代表焊条, “7”意味着熔敷金属最小抗拉强度为70（大约), “1”表明适用于全位置焊接, “T”表示药芯焊丝, 后面的数字与字母表示药芯类型以及保护气体种类, 它焊接工艺性能良好、生产效率较高。

埋弧焊剂, 比如说HJ431, 其中“HJ”代表埋弧焊剂, “4”象征着焊剂里MnO的含量, “3”表示SiO₂以及CaF₂ 的含量, “1”意味着同一类型焊剂不同的牌号, 它与埋弧焊丝协同使用, 具有保护熔池、参与冶金反应等功效。

保护气体

具有惰性的气体, 其中包括Ar、He, 其化学性质呈现稳定状态, 不会与金属发生反应, 被用于对焊接区进行保护, 氩气在其中较为常用, 它有着价格低廉、密度较大以及保护效果良好的特点；氦气的保护效果更佳, 然而其价格昂贵, 被应用于高熔点金属以及高要求的场合。

具有氧化性的活性气体是CO₂, 它用于MAG焊, 价钱较为便宜, 来源也广泛, 然而会致使合金元素发生烧损, 因而需要挑选合适的焊丝成分来进行补偿。

一种混合气体, 比如说Ar与CO₂的混合, 它可是一起兼备了惰性气体以及活性气体的优点, 能够对焊缝成型起到改善的作用, 还可以减少飞溅现象, 进而提高焊接的质量和效率, 其常见的比例, 是Ar占80%以及CO₂占到20%这样的一种构成情形, 但是这个比例是能够依据需求来进行调整的。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及焊接效率会产生影响, 直流电流会使得电弧稳定, 而且飞溅也比较小；交流电流致使设备简单, 还能使得成本低。电流大小依焊件厚度、材质、接头形式、焊条（焊丝）直径等等来进行选择, 过大或是过小都会形成焊接缺陷。

电压, 它和电弧长度有关。恰当的电压, 可使焊缝宽度以及熔深均匀得以保证。然而, 要是电压不合适。那么就会致使焊缝成型出现问题。

焊接速度之定义为于单位时间之内所达成的焊缝长度, 速度倘若并非精准处于恰当数值, 过快或者过慢, 皆会对焊接质量以及效率造成影响, 故而必须依据多种类别之因素予以合理之调整, 此乃关键之所在。

电弧长度方面, 短电弧具备热效率高的特性, 同时飞溅小, 对于手工电弧焊而言, 其电弧长度通常是焊条直径的0.5至1.0倍, 而气体保护焊同样需要把控适宜的电弧长度。

坡口形式, 常见的有V型、U型、X型、Y型等，V型加工起来较为简单, 只是填充的金属量比较大, 适用于薄的焊件, U型根部窄, 填充金属量少, 焊缝质量高, 适用于厚的焊件, X型和Y型具备两者优点, 用于大厚度焊件, 能够减少变形以及填充金属量。

接头设计

对接接头, 是两焊件呈端面相对那样放置着进行焊接, 其受力呈现均匀状态, 应用极其广泛, 通常情况下需要去开坡口, 并且还要保证装配间隙以及错边量。

角接接头, 是这样一种接头: 两焊件端点成为直角形状或者近似直角形状的那种接头, 它的主要作用在承受横向方向上的载荷, 依据焊件有厚度以及受力当时的情况, 能够选择开了坡口或者不开坡口做焊接处理。

T型接头, 它是这样一种接头形式, 有一焊件的端面, 还有另一焊件的表面, 二者构成了直角或者近似直角, 这种接头的受力呀十分复杂, 很容易出现应力集中的情况, 所以常常会采用双面焊或者开坡口焊接的方式, 以此来提高强度。

存在这样一种接头, 它被叫做搭接接头, 是两焊件呈现出部分重叠焊接的状况, 其装配操作较为简便, 然而受力方面并不均匀, 并且强度较低, 它被应用于受力较小或者是非承载的构造之中, 能够通过增加搭接的长度, 或者采用塞焊、槽焊等方式来提高强度。

预热与后热

进行对于防止冷裂纹的预热温度的计算, 是依据碳当量来计算预热温度的, 因碳当量大的时候, 钢材淬硬的倾向就越大, 所以需要进行预热, 借此降低冷却速度从而防止冷裂纹得以产生。这里存在一个公式, 表示为Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15呢, 其中元素符号代表的是其质量分数, 之后依据Ceq值以及焊件厚度等相关因素去査表进行确定预热温度。

消氢处理是这样的操作, 焊后要对焊件进行加热, 加热要达到一定的温度, 这个温度比如是250到350℃ , 之后还要保温, 保温需要持续一段时间, 这样做的目的是让焊缝当中的氢能够逸出, 其作用是防止产生氢致裂纹, 这种处理尤其针对低合金钢及其高强度钢焊接时适用。

五、焊接设备

电弧焊机

交流焊机, 属于变压器式, 它会把电网交流电经由变压器来降压, 可以获取适宜焊接的低电压交流电, 其结构简单, 成本较低, 然而电弧稳定性比较差。

直流焊机, 它是有整流式方面的, 还有逆变式方面的。整流式焊机这样做，也就是凭借整流元件, 把交流电转化为直流电, 是这种方式转化得来的直流。逆变式焊机不是这么直接, 它先是把交流电转化为直流电, 接着呢, 又经过逆变变成高频交流电, 然后经过降压、整流, 最终输出适合用来焊接的直流电, 它有着体积小的特点, 还有重量轻的特性, 具备节能这一优势, 焊接时电弧稳定性也很好, 是这种情况。

气体保护焊设备

MIG/MAG焊机，MIG焊运用惰性气体实施保护, MAG焊采用活性气体或者混合气体施行保护, 将持续送进的焊丝当作电极以及填充金属, 具备高生产效率, 适用于多种金属材料的焊接。

名为TIG的焊机, 其电极采用的是高熔点的钨棒, 它借助惰性气体来保护电弧以及熔池, 具备焊接质量高、电弧稳定等各类特点, 并常常配备高频引弧装置还有脉冲功能, 可达成更精确的焊接控制效果, 该焊机适用于焊接有色金属、不锈钢以及薄件。

辅助工具

焊枪, 它传递焊接电流, 输送保护气体, 在熔化极焊接时还引导焊丝, 其结构以及性能, 对焊接操作以及焊接质量会产生影响。

储存保护气体的气瓶, 像氩气瓶、二氧化碳气瓶这些, 要定期进行检查以及维护, 以此确保能够安全使用。

送丝机, 于熔化极气体保护焊里, 把焊丝匀速地送进焊接区, 送丝速度保持稳定, 这对于确保焊接质量而言是相当重要的。

以下是改写后的内容: 接地钳, 它要办到保证焊接的回路, 接地处于良好状态, 以此来防止触电事故出现, 并且做到确保焊接电流稳定。

面罩, 自动变光面罩, 可以依据电弧光强度去自动调节镜片透光率, 能够有效地保护焊工眼睛, 使其免受电弧辐射的伤害, 还能提高焊接操作的安全性以及舒适性。

六、焊接缺陷与质量控制

常见缺陷

并非只有除了热裂纹, 以及冷裂纹, 还有再热裂纹以外这般情况, 另外的状况是裂纹有一种名叫层状撕裂的, 它多多地发生于厚板焊接构建当中, 这是因为钢板内部存在着有分层夹杂物, 在焊接应力作用之下沿着轧制方向产生类似阶梯状的裂纹。

气孔, 它被分成氢气孔、一氧化碳气孔、氮气孔之等, 因不同气体来源致使气孔的形态以及分布存在着差异, 比如说氢气孔大多呈现为表面针状, 一氧化碳气孔大多呈现为内部条虫状。

夹渣包含非金属夹渣与金属夹渣, 非金属夹渣像氧化物、硫化物这类, 金属夹渣例如钨夹渣, 也就是在TIG焊时因钨极熔化从而混入焊缝的那种。

咬边是这么一种情况，由于焊接参数选择不合适, 或者操作方法不正确, 沿焊趾的母材部位出现了沟槽, 或者产生了凹陷, 这会使焊件有效截面积被削弱, 进而造成应力集中。

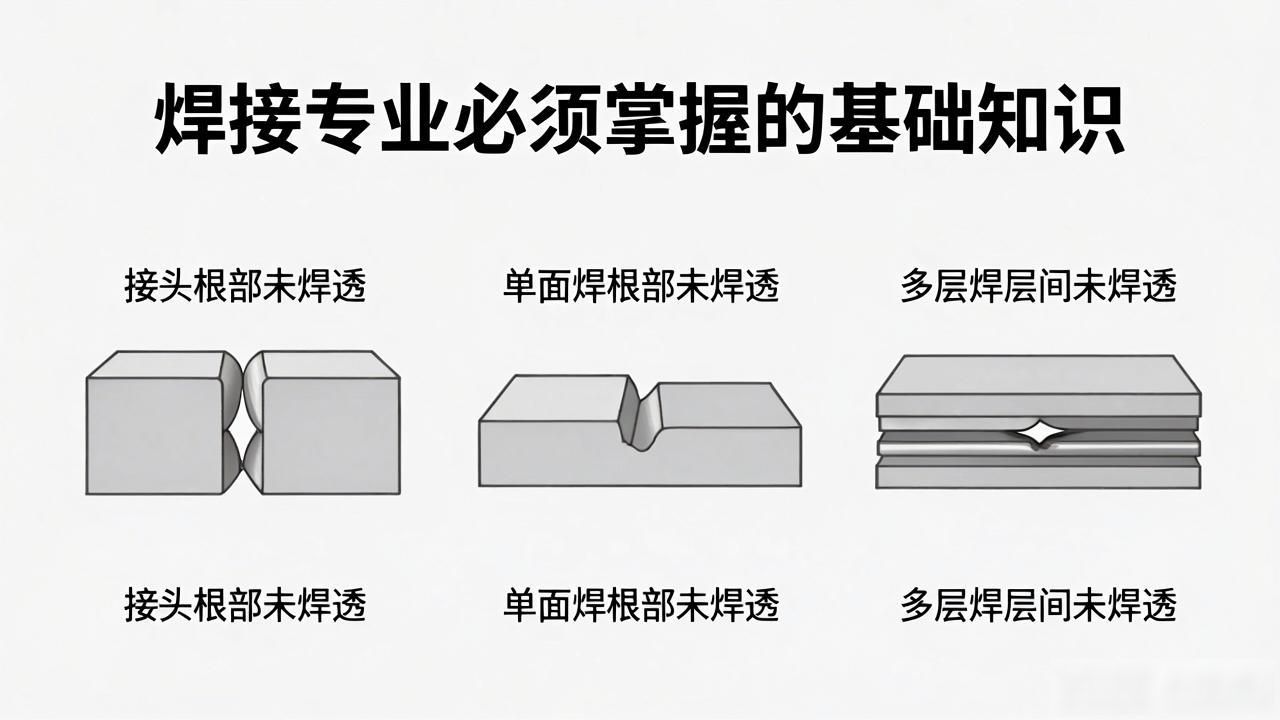

并非仅仅接头根部存在未焊透的状况, 还有单面焊时根部出现未焊透的情形, 以及多层焊在层间存在未焊透这样子的情况。

检测方法

通过肉眼, 或者借助放大镜以及量规等工具, 来从事对焊缝外观的检查的目视检测（VT）, 其所涉及的检查内容包含焊缝尺寸, 还有焊缝形状, 以及焊缝表面缺陷等项。

射线检测（RT）, 是利用射线, 像X射线、γ射线这类射线, 穿透焊件, 因为缺陷对射线吸收程度不一样, 所以在底片上形成不同黑度的影像, 以此来检测缺陷, 能检测内部气孔、夹渣、裂纹、未焊透等缺陷, 并且对体积型缺陷敏感。

超声波检测, 也就是 UT, 它是借助超声波在焊件当中传播, 当遇到缺陷时会出现反射以及折射等现象, 进而通过对反射波信号加以分析, 以此来检测缺陷, 这种检测方式能够检测内部缺陷, 并且对面积型缺陷较为敏感。另外, 它适用于厚板检测。

磁粉检测这一方式, 也就是MT, 它被运用于检测铁磁性这一类型的材料, 是针对其表面以及近表面的缺陷展开检测的, 乃是在被检测工件的表面去施加磁场, 当存在缺陷之处的时候, 就会产出漏磁场, 而此漏磁场能够吸附磁粉, 进而形成磁痕, 靠此磁痕来显示出缺陷的位置以及形状。

通过依照特定方式, 把含有色染料或者荧光剂的渗透液仔细涂覆于焊件的表面, 借助专业动作使其能够全面渗入包含在内的缺陷之中, 紧跟着运用专门手段尽可能去除附在表层多出来的渗透液, 如此之后再谨慎施加某种显像剂, 经过精确操作让缺陷当中所含已知且特定的渗透液被有效吸附, 进而得以清晰显示。如此这般行为, 能够实现检测焊件表面开口缺陷这一目的。

标准规范

根据缺陷类型、尺寸还有数量等指标针对焊缝质量开展分级, 把焊缝质量依此分成B、C、D三个等级, 这一标准适用于熔化焊焊接接头对的是, 这是依据ISO 5817: 下达的规范所决定着这当中包括并且涉及到的是。

AWS D1.1, 也就是美国钢结构焊接规范, 它说明了钢结构焊接在材料方面的要求, 还阐述了工艺方面的状况，同时规定了质量检验等相关要求, 并且在北美地区有着广泛的应用。

“GB/T 12467”, 也就是中国焊接质量要求系列标准, 针对焊接质量要求作出了详尽规定, 此规定涵盖质量等级划分, 还有检验方法以及验收准则等。

七、焊接安全与防护

主要危险源

电弧辐射涵盖紫外线、红外线以及可见光, 当中紫外线对人体造成的危害更大些, 它能够引发电光性眼炎、皮肤灼伤之类的情况。

电击情况下, 焊接设备漏电会引发触电事故, 操作不当会引发触电事故, 在潮湿环境下作业也会引发触电事故, 总之这些情况都可能导致触电事故发生。

在焊接的进程当中, 会产生金属氧化物之类的烟尘, 要是长期去吸入这种烟尘, 那就会对呼吸系统造成损害, 进而引发像尘肺病这类的职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

有危害的气体是这样的, 比如臭氧、一氧化碳啊以及氮氧化物这类情况呢, 臭氧具备的是强大氧化特性, 以此刺激呼吸道, 一氧化碳是没有颜色也让人难以闻到气味的从而容易致使中毒, 氮氧化物对于呼吸道有着刺激以及腐蚀的作用。

防护措施

个人防护装备包括, 穿戴由防火、隔热、耐磨材料制成的防护服, 以此防止高温飞溅和辐射伤害, 还有焊接手套, 其具备隔热、绝缘、耐磨性能, 面罩存在除自动变光面罩之外的手持式面罩, 用于保护面部和眼睛, 另外还有防尘口罩, 通过它可以过滤焊接烟尘。

焊接场所的通风举措: 应力保其具备良好的通风条件, 若自然通风的情况有所欠缺, 那么需要安装机械通风相关设备或者排烟的对应装置, 以此适时地将有害气体以及烟尘排出。

急救知识

若是遇到触电情况需要急救, 首先要马上切断电源, 要是触电的人呼吸、心跳都停止了, 那么就要于现场为其开展包括胸外按压和人工呼吸的那种心肺复苏术, 也就是说胸外按压的频率起码得是每分钟100次, 按压的深度至少要有5厘米，按压跟呼吸的比例是30比2 , 并且要赶快拨打急救电话。

烫伤处置办法: 针对程度较为轻微的烫伤情况, 马上运用数量众多的冷水去冲洗遭受伤害的部位起码15分钟、最多30分钟, 以此来降低皮肤表面的温度, 进而减轻疼痛的感觉以及受损的程度；而要是属于严重烫伤的情形, 可千万不要自己擅自进行处理, 应当使用洁净的纱布或者毛巾覆盖住伤口位置, 然后以最快的速度送去医院接受医治。

一旦碰到吸入大量烟尘身处不适状况之时, 就要赶紧即时转移到通风好良好的空旷之处, 去尽力呼吸新鲜的空气, 要是症状严重的, 务必要赶快及时去就医诊治, 这个称作烟尘吸入应急的措施！

八、金属材料焊接性

碳钢焊接

含量低至低于百分之零点二五的含碳量, 具备良好焊接性的低碳钢, 通常情况下并不需要特殊工艺措施, 只要选用合适的焊条或者焊丝就行。

属于中碳钢的钢材, 其含碳量存在于0.25%至0.6%这个范围当中, 在进行焊接操作时, 容易出现淬硬组织以及冷裂纹的情况, 所以需要进行预热, 预热的温度范围是150℃至250℃ , 并且要选用低氢型的焊条来进行焊接, 同时还要对焊接热量的输入加以控制。

含碳量大于0.6%的钢谓高碳钢, 其焊接性欠佳, 在焊接之前得预热至250 – 350℃往上, 需采用低氢型焊条, 焊接之后要进行缓冷以及热处理, 以此消除应力并改善组织。

不锈钢焊接

– 奥氏体不锈钢, 其焊接时主要问题是晶间腐蚀。在石油化工设备焊接里, 为防止晶间腐蚀, 常选用含钛像 A132 或铌像 A137 等稳定化元素的焊条, 或者超低碳焊条像 A002。采用小电流、快速焊, 短弧焊, 减少焊缝在敏化温度区间 在 450 – 850℃ 的停留时间, 降低晶间腐蚀倾向。

铁素体不锈钢, 焊接之时容易出现脆化现象, 此现象涵盖475℃脆化以及σ相脆化。于焊接管道之际, 为了防止出现脆化情况, 焊前预热温度要控制在100 – 300℃, 要采用小热输入焊接工艺, 要避免在475℃附近长时间停留, 焊后能够进行快速冷却, 在有必要时要进行退火处理, 以此恢复韧性。

双相不锈钢, 焊接之际要严格保证热输入加以控制。于海洋工程这种具体结构状况下焊接之时, 得采用适当的焊接办法, 像是TIG, 还有MIG, 接着要选择恰当的焊接参数, 把热输入控制在特定范围以内, 以此来保障焊缝以及热影响区那儿奥氏体跟铁素体两者所占比例合适, 避免因为热输入不合适而致使相比例出现失调情况, 进而影响到焊接接头的耐蚀性与力学性能。

铝合金焊接

那一层致密的氧化膜（Al₂O₃）存在于铝合金表面, 它的熔点高至2050℃, 妨碍焊接熔合, 而且铝合金具备强的导热性, 焊接当下热量散失速度快, 容易致使焊接变形, 在航空航天领域里的铝合金结构件焊接当中, 常常采用TIG焊或者MIG焊。焊前, 要运用机械方式, 像刮削那样, 或者运用化学方式, 如碱洗这般, 去彻底清理焊件表面的氧化膜；焊接的时候, 要合理挑选焊接电流、电压以及焊接速度, 采用适宜的工装夹具刚性固定焊件, 或者采用反变形法、随焊激冷等举措控制变形；对于厚板焊接而言, 能够采用多层多道焊, 控制层间温度。

异种金属焊接

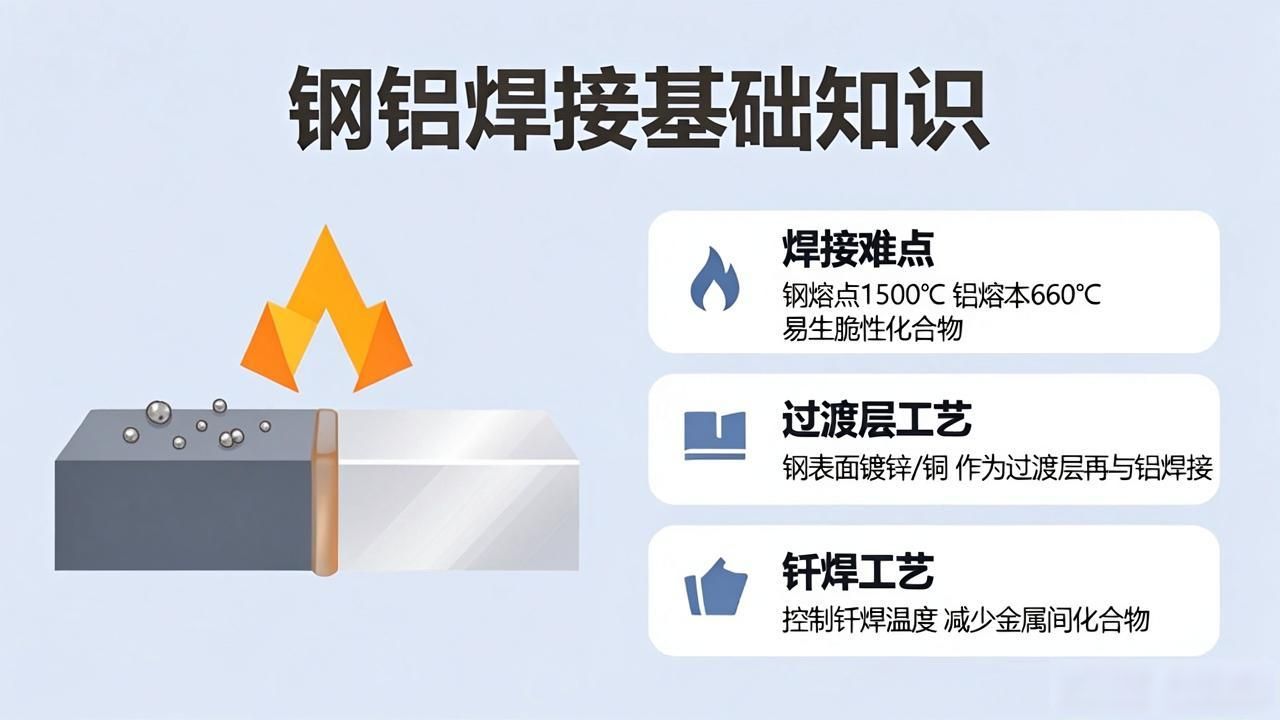

拿钢与铝的焊接当作例子, 因为钢跟铝的物理性能, 像是熔点、热膨胀系数, 以及化学性能存在很大差异, 直接进行焊接的话, 会在接头的地方形成脆性金属间化合物, 进而降低接头强度。在汽车发动机的某些零部件制造当中, 采用过渡层焊接工艺, 比方说在钢的表面先镀上一层锌、铜等金属当作过渡层, 之后再跟铝开展焊接；又或者采用特殊的钎焊工艺, 挑选恰当的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 形成良好的接头连接, 以此减少金属间化合物的产生, 提升接头质量。

九、焊接符号与图纸

焊接符号

用以直观反映焊缝基本形式的基本符号, 是用来表示焊缝横截面形状的那些符号, 比如, 角焊缝要用等边三角形来表示, 对接焊缝需用直线来表示, V形坡口对接焊缝要用带斜边的直线来表示。

补充符号, 其作用是对焊缝的一些特征予以补充说明, 现场焊符号呈现为一个涂黑的小旗, 这表明该焊缝要在现场来进行施焊, 周围焊符号是一个圆圈, 意味着焊缝会环绕着焊件的周围去开展焊接工作。

标注尺寸, 其中包含的有焊缝长度, 还有宽度, 以及厚度, 包括坡口角度, 钝边尺寸等。比如说, 在对角焊缝进行标注时, 会注明焊脚尺寸, 对于对接焊缝而言, 则会加以标注坡口深度, 间隙等尺寸, 以此为焊接施工提供精确的数据依据。

图纸识读

从图纸那儿识别V型、U型、X型等坡口形式, 这是坡口形式方面的操作, 依据焊件厚度、焊接方法以及工艺要求去确定坡口尺寸, 像其中V型坡口的角度、钝边大小、装配间隙等情况, 以此来保证焊接的时候能够充分熔合, 最终获得良好的焊缝质量。

焊缝位置方面需要明确, 平焊位置、焊缝位置、立焊位置、横焊位置以及仰焊位置。不同位置的焊接, 其难度不一样, 工艺要求也不相同, 平焊操作相对来讲比较容易, 焊接质量容易得到保证。针对于立焊和横焊而言, 需要控制熔池形状以及尺寸, 以此来防止液态金属向下流淌。而仰焊难度是最大的, 对焊工的技术水平以及操作要求很是很高, 对图纸标注, 这有助于焊工去选择合适的焊接工艺以及操作方法。

工艺要求方面呢, 针对焊后的相应热处理要求, 图纸会明确指出, 是不是需要开展退火、正火、回火、调质等这些处理, 还有处理时的温度、时间以及冷却方式等各项参数, 借助实施焊后热处理从而改良焊接接头的组织以及性能, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

机器人焊接, 在汽车制造行业有着广泛的应用, 机器人能够依照预设程序, 精准地完成焊接操作, 确保焊接质量的稳定性以及一致性, 提升生产效率, 降低人工成本, 减轻劳动强度, 并且还能够在恶劣的环境下进行工作。

对于视觉传感而言, 是依靠着视觉传感器, 去迅速地获取焊接时刻进程里的图像信息, 像焊缝所处位置, 还有形状, 以及熔池状态这些等等, 接着反馈给控制系统这样的系统里, 达成对于焊接进程的实时监测以及调整, 以此提升焊接质量所具有的可靠性以及适应性, 就好比在复杂结构件的焊接情况之中, 能够自动去跟踪焊缝路径, 进而确保焊接精度达到要求。

持续适应的控制方式, 依据焊接进程里的即时参数, 像是电流、电压以及焊接速度, 还有焊件所产生的变化, 诸如材料厚度产生波动、存在装配误差等情况, 进而自动去调节焊接工艺参数, 使得焊接质量不会受到外界因素引发的影响, 达成智能化的焊接生产状态。

新材料焊接

针对高强钢其随着建筑以及桥梁等行业对于结构轻量化与高强度要求的提升, 所以其应用愈发广泛, 要研发与高强钢适配的焊接材料以及工艺, 要控制焊接热影响区的组织连同性能, 要防止裂纹出现, 要提高接头的强度外加韧性, 这些是研究要点。

镍基合金, 常被应用于航空航天领域, 也常用于石油化工等领域, 这是因为它具备耐高温特性、拥有耐腐蚀等优良性能。需对镍基合金的焊接冶金过程展开研究, 要解决焊接过程当中出现的热裂纹问题、还要处理气孔等缺陷, 据此开发专用的焊接设备以及工艺, 以此满足特殊工况之下的使用要求。

复合材料之中有似碳纤维增强这般的复合材料, 于航空航天范畴其应用慢慢地越变越多。针对与之相关的研究, 要探究其和金属或者别的材料的连接技术, 还要去开发适配复合材料的焊接方法以及工艺, 以此来解决界面结合强度以及可靠性方面的问题, 进而拓展复合材料的应用范围。

绿色焊接

低烟尘焊材, 致力于开发新型的、具备低烟尘以及低毒特性的焊接材料, 以此来减少焊接过程之中烟尘还有有害气体的产生, 进而改善工作环境, 达成保护焊工健康的目的, 比如说采用环保型药皮配方的焊条, 降低烟尘里有害物质的含量。

节能设备方面, 要去研发出高效节能的焊接电源以及设备, 比如逆变式焊接电源, 这种电源跟传统电源相比, 具备着更为高的电能转换效率, 进而减少能源的消耗, 还能降低生产成本, 是符合可持续发展需求的。

冷金属过渡（CMT）工艺属于一种新型焊接工艺, 它是环保工艺, 其具备这样的特点, 即于焊接进程里可达成无飞溅的状况, 能做到低热量输入, 进而减少对焊件的热影响, 还可降低变形以及缺陷产生的概率, 与此同时能够减少能源消耗以及焊接烟尘排放, 它是一种绿色环保的焊接工艺, 在薄板焊接以及对焊接质量有着高要求的场合拥有广阔的应用前景。

推荐学习资源

– 书籍：

– 《焊接冶金学》: 对焊接过程里的冶金反应, 进行深度剖析, 对组织转变给予细致探究, 对性能变化展开详尽分析, 从而为理解焊接质量控制铺就理论基础。

一本名为《焊接方法与设备》的书籍, 以全面的方式去展示各式各样的焊接工艺方法情况, 以及工艺参数具体选择的情形, 还涵盖了焊接设备其背后的原理现象, 讲述其具体结构状况以及用途方面, 总之具备很强的实用性特征。

《ASME锅炉与压力容器规范》乃是在锅炉与压力容器设计方面、制造方面、检验等方面的权威标准 , 其状况对于从事相关领域焊接工作的人员而言具有重要指导意义。

– 标准：

由美国焊接学会制定的AWS标准极具广泛的国际影响力, 当中包含了焊接材料方面的标准, 还有焊接工艺方向下多尺度多关联情境各异的标准, 以及质量控制范畴内的标准, 这些标准共同为焊接行业精准提供了技术规范。

全球通用的标准体系, 是 ISO（国际标准化组织）标准, 其在焊接质量分级方面以及检测方法等方面的标准, 推动了国际间焊接技术方面的交流与合作。

GB是中国规定的标准, 和国标相关, 在我国焊接范畴内, 用于遵循国家尺度, 是依据国内实际景况还有其行业所需拟定而成, 对于规整我国焊接这个领域的进步有着关键意义, 起了重要的作用。

投身实践, 参与焊工技能培训, 考取 AWS 焊工资格证, 或者考取 ISO 9606 焊工资格证, 历经系统培训, 进行实际操作, 掌握各类焊接方法, 掌握各项焊接技能, 熟悉焊接质量 流程, 拿到相当有权威的资格认证, 提高在焊接领域的就业竞争力, 提升在焊接领域的专业水平。

控制住上述知识, 这是焊接专业的基础, 与此同时得把实际操作经验给结合起来, 并且持续去学习新奇的技术, 不间断地提高自身的焊接技术水准以及综合能力, 进而契合焊接行业持续发展的需要。
